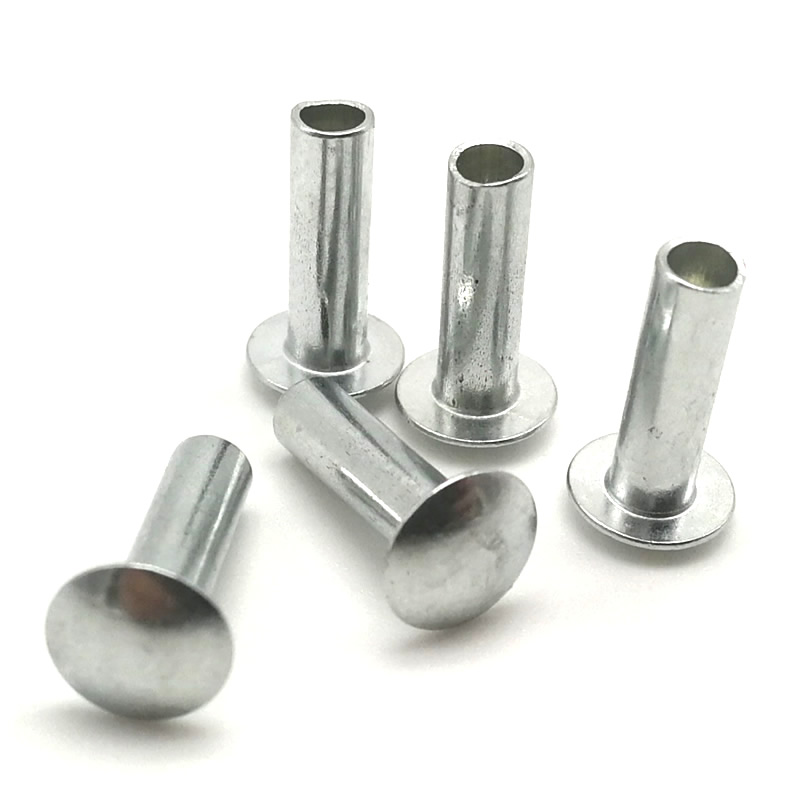

유니버셜 헤드 하프 관형 리벳

다용도 고정이 필요하십니까? 신뢰할 수 있는 공장인 중국의 Nuote Metals는 맞춤형 유니버설 헤드 하프 관형 리벳을 생산합니다. 로우 프로파일 돔형 헤드는 자동차 패널부터 수하물 손잡이까지 접시형 및 표면 적용 분야 모두에 적합합니다. 무거운 힘을 가하지 않고도 안전하게 잡을 수 있도록 반관형 본체가 쉽게 벌어집니다. 강철, 황동 또는 스테인리스강으로 제공됩니다. 귀하의 설계에 맞춰 조정되는 리벳으로 일관되지 않은 조립 문제를 해결하십시오. 생산을 간소화하는 내구성이 뛰어나고 정밀하게 제작된 구성 요소를 믿으십시오.

문의 보내기

제품 설명

둥근 머리보다 넓은 면적에 하중을 분산시키지만 트러스 머리보다 낮은 위치에 있는 리벳 머리가 필요한 경우유니버셜 헤드 하프 관형 리벳대답입니다. 이 다용도 헤드 스타일은 넓고 부드러운 반경의 상단과 얕은 돔을 결합하여 부피가 큰 외관 없이 탁월한 풀스루 저항을 제공합니다.

누테메탈스고속 냉간압조를 사용하여 저탄소강, 스테인리스강(304/316) 및 황동으로 범용 헤드 반관형 리벳을 제조합니다. 반중공 캐비티는 솔리드 리벳에 비해 세팅력을 약 70% 줄여주며, 범용 헤드는 눈에 보이거나 숨겨진 용도에 적합한 균형 잡힌 미적 특성을 제공합니다.

리벳의 실제 적용

사례 1 – 자동차 내부 트림 패널

한 자동차 시트 제조업체에는 부드러운 폼으로 된 비닐이 찢어지지 않는 패스너가 필요했습니다. 우리의유니버셜 헤드 하프 관형 리벳(직경 5mm, 배럴 길이 10mm, 아연 도금 강철)은 조임력을 균등하게 분산시키는 넓은 9.5mm 헤드를 제공합니다. 100,000회 주기의 시트 출입 테스트 이후 느슨해지거나 당겨진 시트는 하나도 없었습니다.

사례 2 – 견고한 타포린 보강재

산업용 방수포 생산업체는 도로 염분과 비에 노출되는 고정 지점을 위해 부식 방지 리벳이 필요했습니다. 우리는 304개의 스테인리스 유니버셜 헤드 하프 관형 리벳(직경 6mm, 배럴 길이 12mm)을 공급했습니다. 넓은 범용 헤드는 200kg의 인장력에도 직물이 찢어지는 것을 방지했습니다. 2년간의 현장 사용에서는 아무런 오류도 발생하지 않았습니다.

사례 3 - 야외 가구 조립

한 정원용 가구 브랜드는 쿠션에 걸리지 않는 낮은 높이의 리벳을 원했습니다. 앤티크 마감 처리된 알루미늄 유니버설 헤드 하프 관형 리벳(직경 4mm, 배럴 길이 8mm)을 권장합니다. 헤드 높이는 1.8mm에 불과했지만 직경 7mm는 알루미늄 프레임에 충분한 베어링을 제공했습니다. 고객은 너트와 볼트를 사용하는 것에 비해 조립 시간을 30% 단축했습니다.

다양한 헤드 유형의 리벳 Nuote Metals 제작

누테메탈스플랫 헤드 리벳, 둥근 헤드 리벳, 접시형 헤드 리벳, 트러스 헤드 리벳, 버섯 헤드 리벳 등과 같은 다양한 유형의 헤드로 리벳을 만듭니다.

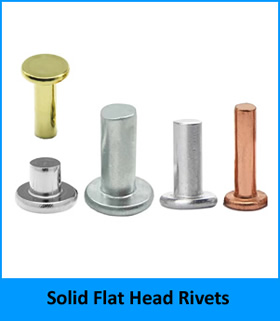

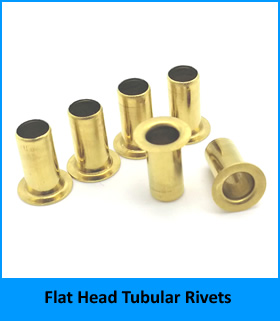

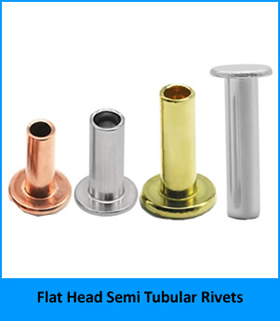

1. 플랫 헤드 솔리드 리벳, 플랫 헤드 반관형 리벳, 플랫 헤드 관형 리벳을 포함한 플랫 헤드 리벳.

플랫 헤드 리벳에 대해 더 알고 싶으십니까? 그냥 클릭하세요

2. 둥근머리 솔리드 리벳과 둥근머리 반관형 리벳을 포함한 둥근머리 리벳.

딸깍 하는 소리 둥근 머리 리벳에 대해 자세히 알아보세요.

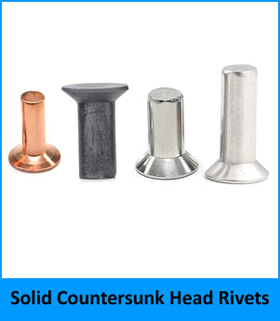

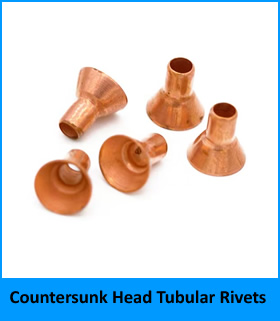

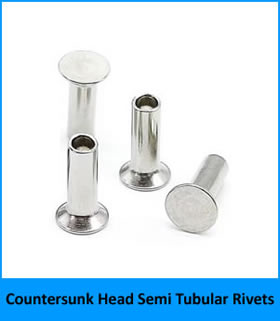

3. 접시 머리 솔리드 리벳, 접시 머리 반관형 리벳, 접시 머리 관형 리벳을 포함한 접시 머리 리벳.

접시 머리 리벳에 대한 자세한 정보를 얻으려면 클릭하십시오.

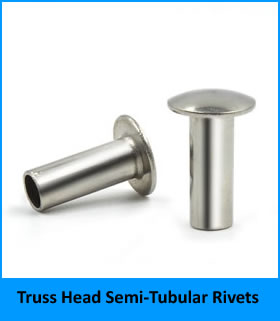

4. 트러스 헤드 솔리드 리벳 및 트러스 헤드 반관형 리벳을 포함한 트러스 헤드 리벳.

트러스 헤드 리벳에 대한 추가 정보가 필요하십니까? 그냥 클릭하세요

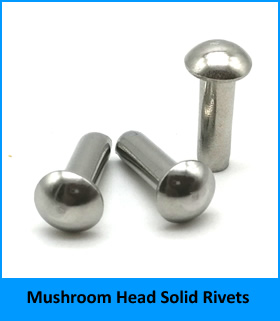

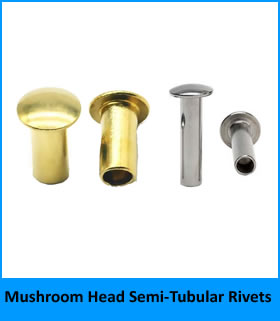

5. 버섯머리 솔리드 리벳과 버섯머리 반관형 리벳을 포함한 버섯머리 리벳.

딸깍 하는 소리 머쉬룸 헤드 리벳에 대해 더 자세히 알아보세요.

누테메탈스및 리벳 생산 라인에 대해 자세히 알아 보려면 아래 비디오를 확인하십시오.

기술적인 매개변수

우리는 다양한 재료로 이러한 리벳을 생산합니다. 모든 치수는 광학 분류를 통해 확인됩니다.

재료 옵션 및 속성

재료	등급	머리 스타일	부식 저항	전형적인 마무리
저탄소강	1008, Q195	만능인	보통(48~120시간 염수 분무)	아연 도금(투명/청색/황색), 흑색 산화물
스테인레스 스틸	304, 316	만능인	좋음 ~ 우수함(200~1,000시간 이상)	부동태화, 비드블라스팅
놋쇠	C26000	만능인	양호(실내/해상)	래커 처리, 앤틱, 니켈 도금

표준 치수 범위(강철, 304, 황동)

생크 직경(mm)	헤드 직경(mm)	헤드 높이(mm)	배럴 길이(mm)	캐비티 깊이	그립 범위(mm)
3.0	6.0 – 6.5	1.4 – 1.7	4 – 12	길이의 45~55%	1.5 – 4.0
4.0	8.0 – 8.5	1.8 – 2.1	5 – 16	길이의 45~55%	2.0 – 5.5
5.0	9.5 – 10.5	2.2 – 2.6	6 – 20	길이의 45~55%	2.5 – 7.0
6.0	11.0 – 12.0	2.6 – 3.0	8 – 25	길이의 45~55%	3.0 – 9.0
8.0	14.0 – 15.0	3.2 – 3.8	10 – 32	길이의 45~55%	4.0 – 12.0

공차: 생크 직경 ±0.05mm, 헤드 직경 ±0.15mm, 헤드 높이 ±0.10mm, 길이 ±0.15mm.

기계적 성질(5mm 강철, 2mm 강철판에 세팅)

재산	값
단일 전단 강도	12,000 – 14,000N
인장 풀아웃	6,800 – 8,200N
권장 구멍 크기	생크 직경 + 0.15 – 0.25mm
권장 세팅력	1.5~2.5톤

7단계 생산 과정

우리는 모든 배치에 대해 엄격한 작업 흐름을 따릅니다.유니버셜 헤드 하프 관형 리벳.

1. 자재 소싱 –우리는 승인된 공장에서 인증된 와이어를 구매합니다. 각 코일에는 완전한 추적성을 위해 열 번호가 있습니다.

2. 자재검사 -들어오는 와이어는 분광계와 인장 시험기로 테스트됩니다. 직경과 표면 상태를 확인합니다.

3. 툴링 사용자 정의 또는 설정 –새로운 치수를 위해 우리는 초경 냉간압조 다이를 설계합니다(리드타임 15~25일). 표준 크기의 경우 당사 기술자가 기존 툴링을 설치하고 정렬합니다.

4. 초도품 검사 -콜드 헤더는 50개의 샘플 리벳을 실행합니다. 헤드 직경, 헤드 높이, 생크 직경, 전체 길이, 와동 깊이를 측정합니다. 승인을 위해 전체 FAI 보고서가 귀하에게 전송됩니다.

5. 대량생산 –승인을 받으면 분당 200~400개를 처리합니다. 공정 중 검사는 중요한 치수에 대해 2,000개 조각마다 발생합니다.

6. 도금도급계약 또는 P활성화(필요한 경우) -강철 부품의 경우 인증된 도금 파트너에게 배치를 보냅니다. 스테인레스의 경우 패시베이션을 제공합니다. 도금 두께는 XRF로 검증됩니다.

7. 최종 출고검사 -우리는 광학 분류 기계를 사용하여 부품의 헤드 형상, 길이 및 캐비티 깊이를 100% 검사합니다. 전단 테스트를 위해 AQL 샘플(레벨 II, 1.0)을 채취합니다. 모든 배송에는 적합성 인증서가 함께 제공됩니다.

품질 보증 및 인증

우리의 생산유니버셜 헤드 하프 관형 리벳다음에서 지원됩니다:

인증범위

ISO 9001:2015 품질경영시스템
모든 재료에 대한 RoHS(2011/65/EU) 준수
REACH SVHC 선언
IATF 16949 자동차 프로젝트에 사용 가능

각 배송에는 다음이 포함됩니다.

밀 테스트 인증서(재료 화학 및 경도)
치수 검사 보고서(배치당 10개)
도금 또는 패시베이션 인증서(해당되는 경우)
서명된 적합성 인증서

투명한 정책

샘플 정책 – 모든 표준 크기에 대해 20개 무료 제공(고객이 배송비 지불)
최소 주문 수량 – 강철/황동의 경우 2,000개; 스테인리스의 경우 3,000
리드 타임 – 재고가 있는 경우 영업일 기준 7~10일, 맞춤 측정기준의 경우 15~20일
공구 비용 – 표준 직경 및 헤드 스타일에는 없음
반품 정책 – 결함이 있는 부품은 무료로 교체

누테메탈스첫 번째 제품이 도면 허용 오차를 충족하지 못하는 경우 재샘플링 비용이 청구되지 않습니다.

자주 묻는 질문

Q1: 유니버셜 헤드 반관형 리벳과 둥근 헤드 반관형 리벳의 차이점은 무엇입니까? 언제 유니버설 헤드를 선택해야 합니까?

답변: 범용 헤드는 원형 헤드(1.6~1.8배)에 비해 직경이 더 큽니다(일반적으로 자루 직경의 2.0~2.2배). 또한 프로파일이 더 낮습니다(헤드 높이는 헤드 직경의 약 30%, 둥근 헤드의 경우 45%). 이로 인해 풀스루 저항이 중요한 부드럽거나 얇은 소재에 범용 헤드가 더 적합하면서도 덜 눈에 띄는 외관을 원합니다. 둥근 헤드가 파고들거나 너무 눈에 띄게 보일 수 있는 자동차 트림, 캔버스 타포린, 실내 장식 및 플라스틱 조립품과 같은 응용 분야에 범용 헤드 하프 관형 리벳을 선택하십시오.

질문 2: 매우 부드러운 소재의 풀아웃 저항을 더욱 높이기 위해 유니버설 헤드 반관형 리벳을 백킹 와셔와 함께 사용할 수 있습니까?

답: 물론이죠. 폼, 네오프렌 또는 얇은 고무와 같이 매우 부드러운 재질의 경우 클린치 테일 아래에 평와셔를 추가하는 것이 좋습니다. 보이는 쪽의 넓은 범용 헤드와 블라인드 쪽의 와셔가 결합되어 높은 동적 하중에서도 풀스루를 방지하는 샌드위치를 만듭니다. Nuote Metals는 리벳과 함께 사전 포장된 적합한 강철 또는 황동 와셔를 공급할 수 있습니다. 주문시 "와셔 포함"으로 지정하십시오. 5mm보다 두꺼운 폼의 경우 추가 스택 높이를 수용할 수 있도록 맞춤형 배럴 길이도 제공합니다.

Q3: 이 리벳에 어떤 재료와 마감재를 제공하며, 실외 사용에 가장 적합한 것은 무엇입니까?

A: 우리는 저탄소강(실내/온화한 실외용 아연 도금), 304 스테인리스(일반 실외용) 및 316 스테인리스(해양/해안용으로 최적)를 제공합니다. 장식 용도의 경우 골동품 또는 니켈 마감 처리된 황동이 잘 작동하지만 스테인리스보다 내식성이 떨어집니다. 비와 UV에 노출되는 야외 가구나 방수포의 경우 부동태화 마감 처리된 304 스테인리스 범용 헤드 반관형 리벳을 권장합니다. 직접적인 바닷물 노출(보트 커버, 도크 하드웨어)의 경우 316 스테인리스를 선택하십시오. 요청 시 염수 분무 테스트 데이터를 제공합니다.
