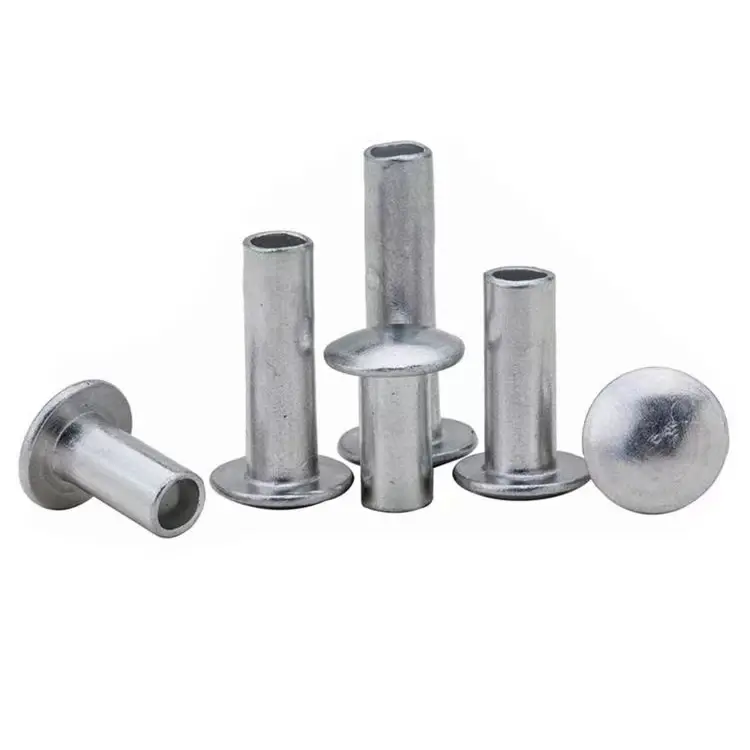

알루미늄 세미 관형 리벳

무게 문제 – 알루미늄이 중요한 이유

제품에 추가하는 모든 킬로그램에는 비용이 있습니다. 항공우주에서는 연료입니다. 자동차에서는 배기가스입니다. 해양에서는 성능입니다. 휴대용 장비에서는 사용자 피로도가 높습니다.

알루미늄 반관형 리벳강철 리벳의 무게는 약 1/3입니다. 이는 작은 차이가 아닙니다. 이는 제품의 설계, 취급 및 작동 방식을 변화시킵니다.

이것을 고려하십시오:

• 강철 5mm 리벳의 무게는 약 1.8g입니다.
• 알루미늄 5mm 리벳의 무게는 약 0.6g입니다.
• 리벳 1,000개당 무게 1.2kg 감소

500개의 리벳이 있는 제품의 경우 600g이 절약됩니다. 디자인 변경은 없고 재료만 변경됩니다. 모든 그램이 중요한 산업에서는 이는 매우 중요합니다.

알루미늄 반관형 리벳을 정의하는 세 가지 숫자

5052– 알루미늄 리벳의 주력 제품. 강도가 좋고 내식성이 우수하며 널리 사용 가능합니다. 대부분의 응용프로그램에 대해 이것을 선택하십시오.

5056 – 5052보다 강도가 높으며 내식성은 유사합니다. 알루미늄의 가벼운 무게가 필요하지만 더 높은 전단 강도가 요구되는 용도에 선택하세요.

무게 절감으로 모든 것이 변화된 응용 분야 – 드론

드론 제조사에 문제가 생겼습니다. 각 드론은 120개의 리벳을 사용하여 탄소 섬유 프레임과 모터 마운트를 조립했습니다. 강철 리벳은 전체 무게에 거의 200g을 추가하여 비행 시간을 거의 2분 단축했습니다.

그들은 알루미늄 반관형 리벳(3.0mm 생크, 5.5mm 둥근 헤드, 6.0mm 배럴 길이, 5056 등급, 투명 양극 처리)으로 전환했습니다. 알루미늄 리벳의 무게는 강철 리벳의 1/3 정도였습니다. 드론당 무게 감소: 130g. 추가 비행 시간: 약 1.5분.

반관형 캐비티는 설정력을 줄여 탄소 섬유 프레임의 손상을 방지합니다. 5056 등급은 모터 마운트 연결에 필요한 강도를 제공했습니다. 투명한 양극산화 처리 마감은 기존 하드웨어 외관과 잘 어울렸습니다.

이후 드론 제조업체는 전체 드론 라인에 걸쳐 백만 개 이상의 리벳을 사용했습니다.

알루미늄 반관형 리벳이 적합한 경우

다음과 같은 경우에 알루미늄을 선택하십시오:

• 무게가 중요합니다– 모든 그램이 중요합니다. 이것은 단지 운송 비용에 관한 것이 아닙니다. 제품 성능에 관한 것입니다. 가벼운 드론은 더 오래 비행합니다. 더 가벼운 배낭은 더 쉽게 운반됩니다. 더 가벼운 자동차는 더 멀리 나아갑니다.
• 부식 노출은 중간 정도입니다.– 알루미늄은 부식을 방지하는 천연 산화물 층을 형성합니다. 담수, 습도, 비 속에서 알루미늄은 좋은 성능을 발휘합니다. 바닷물 노출의 경우 5056 등급을 고려하거나 스테인리스강으로 전환하십시오.
• 비자성 필수– 알루미늄은 비자성이므로 전자 제품, MRI 장비 및 민감한 기기에 적합합니다.
• 비용이 중요한 요소입니다– 알루미늄은 강철보다 비싸지만 황동이나 스테인리스강보다는 저렴합니다. 적당한 비용으로 경량 및 내식성을 요구하는 응용 분야의 경우 알루미늄이 가장 적합합니다.

다음과 같은 경우 대안을 고려하십시오.

• 최대 강도가 ​​필요합니다– 강철은 인장강도가 더 높습니다. 무거운 하중을 받는 구조적 접합에는 강철이 더 나은 선택입니다.
• 바닷물 노출이 지속적으로 발생함– 스테인레스 스틸은 탁월한 내염수성을 제공합니다.
• 전도도가 필요합니다– 전기 용도에는 황동이나 구리가 더 좋습니다.

알루미늄 대 강철 대 황동 – 빠른 비교

알루미늄 반관형 리벳 지정 방법 - 빠른 선택 가이드

1단계 – 등급 선택

2단계 - 생크 직경 선택

3단계 - 배럴 길이 선택

• 총 재료 스택 두께를 측정하십시오.
• 클린치 형성을 위해 1.5~2.0mm를 추가합니다.
• 예: 3mm 스택 + 1.5mm = 배럴 길이 4.5mm.

4단계 - 머리 스타일 선택

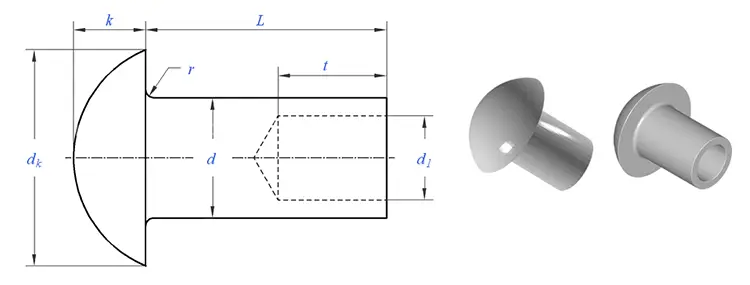

• 둥근– 눈에 보이는 접합부, 전통적인 외관

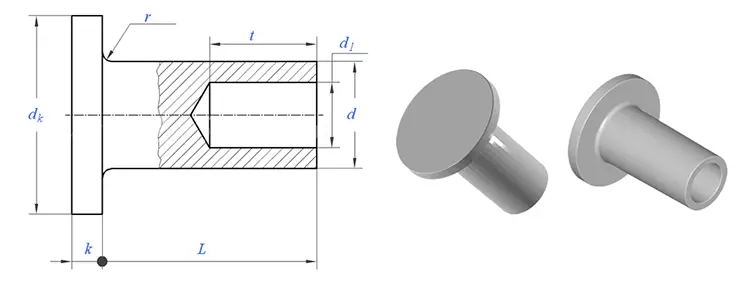

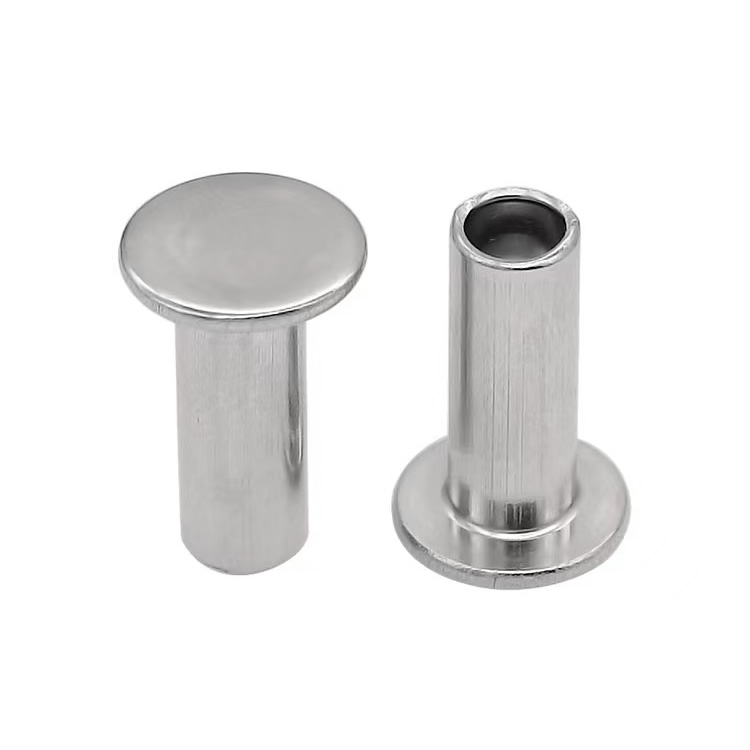

• 평평한– 여유 공간이 제한된 어셈블리
• 타원형– 장식적이고 매끄러운 외관
• 지붕틀– 부드러운 소재, 넓은 베어링 표면
• 접시머리– 플러시 표면 요구 사항

5단계 - 마무리 선택

• 천연(양극산화)– 부식 방지를 위해 투명 또는 색상 양극 처리
• 솔직한– 스탬프 그대로, 코팅 없음

리벳 제작 방법 - 와이어부터 완성품까지

우리는 5052 및 5056 알루미늄 와이어로 만든 콜드 헤드 알루미늄 반관형 리벳을 사용합니다.

우리가 통제하는 것:

• 와이어 품질– 모든 코일은 헤더에 도달하기 전에 구성 및 경도 테스트를 거칩니다.
• 표제– 세 번의 점진적인 타격으로 헤드가 형성되고 생크가 돌출되며 반중공 구멍이 생성됩니다.
• 트리밍– 머리 가장자리 주변의 플래시를 제거합니다.
• 텀블링– 미세 버를 제거합니다.
• 아노다이징– 부식 방지 및 외관을 위해 지정된 대로 적용됩니다.

우리가 확인하는 것:

• 생크 직경– ±0.05mm
• 캐비티 깊이– 배럴 길이의 45~55%
• 헤드 지오메트리– 직경, 높이, 동심도
• 경도– 등급 사양과 일치

우리의 품질 관리 - 하나의 리벳, 여덟 개의 검사

• 원료 직경 확인 – 레이저 마이크로미터, ±0.02mm
• 원료경도검사 - Rockwell tester
• 초도품 외관검사 – 20배율 불량여부 확인
• 초도품 치수 확인 – 광학 비교기 검증
• 공정 중 검사 – 500개당 리벳 5개
• 테스트 설정 – 2,000개마다 샘플 재료에 설정
• 염수 분무 테스트(필요한 경우) - ASTM B117
• 최종출고검사 – 광학선별 + AQL 수동검증

알루미늄 세미 관형 리벳이 사용되는 곳

경량 어셈블리에 선호되는 선택입니다.

• 항공우주– 내부 패널, 시트 구성 요소, 비구조 어셈블리
• 자동차– 차체 패널, 인테리어 트림, 경량 구조
• 선박– 보트 내부, 데크 하드웨어, 비구조적 연결
• 가전제품– 노트북 섀시, 장치 인클로저, 경량 어셈블리
• 스포츠용품– 자전거, 캠핑용품, 배낭
• 의료 장비– 경량 프레임, 휴대용 장치
• 산업용 장비– 경량 가드, 패널, 부품

우리의 인증 및 명예

Nuote Metals는 다음을 유지합니다.

• ISO 9001:2015 - 품질 경영 시스템
• RoHS 준수 – 제3자 테스트를 통해 검증됨
• REACH 준수 – SVHC 선언 전류
• SGS 테스트 보고서 – 특정 배치에 대해 요청 시 이용 가능

우리가 자주 대답하는 세 가지 질문

Q1: 강철이나 스테인리스강 대신 알루미늄 리벳을 선택하는 이유는 무엇입니까?

A: 가장 큰 장점은 무게입니다. 알루미늄 리벳의 무게는 강철의 1/3에 불과하며 이는 드론의 비행 시간 연장, 차량의 연료 소비량 감소, 휴대용 장비의 사용자 피로 감소 등 제품 성능에 직접적인 영향을 미칩니다. 또한 알루미늄은 자연적으로 부식에 강하고 비자성이어서 도금 없이는 강철이 제공할 수 없습니다. 무게가 중요하다면 알루미늄 리벳을 선택하세요. 선택하다강철 리벳비용이 유일한 우선순위인 경우 선택하다스테인레스 스틸 리벳바닷물에 지속적으로 노출될 때.

Q2: 알루미늄 반관형 리벳용 5052와 5056 알루미늄의 차이점은 무엇입니까?

답변: 5056 알루미늄은 마그네슘 함량이 높아 인장 강도가 더 높습니다(280-350 MPa 대 5052의 경우 220-280 MPa). 또한 부식 방지 기능이 뛰어나 해양 및 고응력 응용 분야에 선호됩니다. 대부분의 일반적인 경량 응용 분야의 경우 5052는 저렴한 비용으로 충분한 강도를 제공합니다. 위의 드론 케이스의 경우 모터 마운트에 더 높은 강도가 필요했기 때문에 고객이 5056을 선택했습니다. 우리는 두 가지 등급을 모두 보유하고 있으며 귀하의 특정 응용 분야에 따라 추천할 수 있습니다.

Q3: 알루미늄 리벳은 부식되나요? 부식을 어떻게 방지할 수 있나요?

A: 알루미늄은 부식을 방지하는 천연 산화물 층을 형성합니다. 담수 및 대부분의 실내 환경에서 알루미늄은 추가 보호 없이도 잘 작동합니다. 실외 적용의 경우 산화물 층을 두껍게 하고 부식 방지 기능을 강화하는 양극 산화 마감(투명 또는 컬러)을 권장합니다. 지속적인 바닷물 노출의 경우 양극 산화 처리된 5056 등급으로 전환하거나 환경이 극한인 경우 스테인리스 스틸을 고려하는 것이 좋습니다.

알루미늄 반관형 리벳으로 경량 설계 시작

무게 감소를 위해 설계하는 경우 알루미늄 반관형 리벳은 재설계나 추가 부품 없이 재료만 업그레이드할 수 있는 가장 효과적인 변경 중 하나입니다.

우리가 제공하는 것:

• 두 가지 등급 – 5052 및 5056 알루미늄
• 넓은 생크 범위 – 1.5mm ~ 8.0mm
• 다양한 헤드 스타일 – 원형, 타원형, 플랫, 트러스, 접시형
• 맞춤형 길이 – 정확한 재료 스택에 따른 배럴 길이
• 양극산화 처리된 마감 - 향상된 부식 방지를 위한 투명 또는 색상
• ISO 9001:2015 – 추적 가능한 문서를 갖춘 완벽한 품질 시스템

귀하의 사양을 보내주십시오.– 생크 직경, 배럴 길이, 헤드 스타일, 등급, 마감 및 수량.

우리는 24시간 이내에 응답합니다.– 툴링 비용(있는 경우), 부품 가격 및 리드 타임 포함.

샘플을 배송해 드립니다– 실제 재료를 테스트할 수 있는 20~50개의 무료 조각.

근력을 저하하지 않고 무게를 줄일 준비가 되셨나요? Nuote Metals에 문의사항을 보내주세요.
