강철 세미 관형 리벳

Nuote Metals는 동관 시설에서 낮은 세팅력, 빠른 설치 및 일관된 클린치 품질 등 생산 효율성을 위해 설계된 강철 반관형 리벳을 제조합니다. 다양한 헤드 스타일과 아연 도금을 갖춘 1.5mm~8.0mm의 생크 직경으로 제공됩니다. 접이식 가구, HVAC 조립품 및 자동차 부품에 이상적입니다. ISO 9001:2015 인증을 받았습니다. 무료 샘플을 이용할 수 있습니다. 견적을 받으세요.

문의 보내기

제품 설명

빠르고 안정적인 체결이 필요한 대량 생산 라인의 경우,강철 반관형 리벳Nuote Metals는 이상적인 균형을 제공합니다. 높은 힘과 무거운 장비가 필요한 솔리드 리벳과 달리 꼬리 부분이 부분적으로 비어 있는 반관형 디자인은 대부분의 전단 강도를 유지하면서 세팅 힘을 약 70% 줄입니다. 그 결과 신속하게 설치되고, 더 가벼운 도구로 작동하며, 영구적이고 안정적인 조인트를 제공하는 패스너가 탄생했습니다.

Nuote Metals의 콜드 헤드 리벳은 선택적으로 아연 도금 또는 기타 마감 처리된 저탄소강으로 제작되었습니다. 10년 이상의 생산 경험과 전체 ISO 9001:2015 인증을 갖춘 당사의 반관형 리벳은 전 세계 자동차, HVAC 및 산업 장비 제조업체의 신뢰를 받고 있습니다.

반관형 리벳의 차이점

반관형 리벳의 특징은 꼬리 끝에 있는 얕은 구멍(일반적으로 배럴 길이의 45~55%)입니다. 설치하는 동안 이 빈 부분의 얇은 벽만 바깥쪽으로 굴러가며 클린치를 형성합니다. 이는 생크 전체가 변형되어야 하는 솔리드 리벳과는 근본적으로 다릅니다.

특징	강철 세미 관형 리벳	솔리드 스틸 리벳
꼬리 디자인	부분적으로 비어 있음(공동 깊이가 길이의 45~55%)	전체적으로 완전 견고함
세팅력	솔리드 리벳 힘의 약 25~30%	높음(강한 프레스 또는 버킹 바 필요)
설치 속도	빠르고 자동화된 조립에 적합	속도가 느리고 더 많은 힘과 시간이 필요함
전단강도	솔리드 리벳 80~90%	100%(참고)
다음에 가장 적합	대량 생산, 얇은 소재, 피벗 포인트	극한의 구조적 하중, 중부하 작업용

대부분의 산업, 자동차, HVAC 및 하드웨어 응용 분야에서 반관형 리벳은 생산 효율성을 유지하면서 충분한 강도를 제공합니다.

기술 사양 – 재료, 치수 및 마감재

재료 특성

재산	저탄소강(1008/Q195/SPCC)
재료	저탄소강(탄소0.1% 이하)
인장강도	350~440MPa
경도	HRB 60 – 80
주요 이점	고강도, 우수한 성형성, 비용 효율성
자기	예
다음에 가장 적합	산업 조립, 자동차 부품, 피벗 조인트, 일반 제조

표준 치수

우리는 제조강철 반관형 리벳다음 생크 직경에서. 헤드 스타일, 헤드 직경, 배럴 길이는 크기에 따라 다르며 표준 범위로 제공됩니다. 요청 시 맞춤 치수를 사용할 수 있습니다.

생크 직경(mm)	머리 스타일	헤드 직경(mm)	배럴 길이(mm)	권장 그립 범위(mm)
1.5	원형 / 타원형 / 평면	2.8 – 3.2	3.0, 4.0, 5.0	1.0 – 2.5
1.6	원형 / 타원형 / 평면	3.0 – 3.4	3.0, 4.0, 5.0	1.0 – 2.5
1.7	원형 / 타원형 / 평면	3.2 – 3.6	3.5, 4.5, 5.5	1.2 – 2.8
1.8	원형 / 타원형 / 평면	3.4 – 3.8	3.5, 4.5, 5.5	1.2 – 2.8
1.9	원형 / 타원형 / 평면	3.6 – 4.0	4.0, 5.0, 6.0	1.5 – 3.0
2.0	원형/타원형/평면/트러스	3.8 – 4.2	4.0, 5.0, 6.0	1.5 – 3.0
2.3	원형/타원형/평면/트러스	4.2 – 4.8	4.5, 5.5, 6.5	1.8 – 3.5
2.5	원형/타원형/평면/트러스	4.5 – 5.0	4.5, 5.5, 6.5	1.8 – 3.5
2.8	원형/타원형/평면/트러스	5.0 – 5.5	5.0, 6.0, 7.0	2.0 – 4.0
3.0	원형/타원형/평면/트러스	5.0 – 5.5	5.0, 6.0, 7.0, 8.0	2.0 – 4.0
3.5	원형/타원형/평면/트러스	5.5 – 6.0	5.5, 6.5, 8.0, 10.0	2.5 – 4.5
4.0	원형/타원형/평면/트러스	6.5 – 7.2	6.0, 8.0, 10.0, 12.0	2.5 – 5.0
4.5	원형 / 타원형 / 평면 / 트러스 / 접시형	7.0 – 8.0	6.0, 8.0, 10.0, 12.0	3.0 – 5.5
5.0	원형 / 타원형 / 평면 / 트러스 / 접시형	8.0 – 9.0	8.0, 10.0, 12.0, 15.0	3.0 – 6.5
5.5	원형 / 타원형 / 평면 / 트러스 / 접시형	9.0 – 10.0	8.0, 10.0, 12.0, 15.0	3.5 – 7.0
6.0	원형 / 타원형 / 평면 / 트러스 / 접시형	9.5 – 10.8	10.0, 12.0, 15.0, 20.0	4.0 – 8.0
6.5	원형 / 타원형 / 평면 / 트러스 / 접시형	10.5 – 12.0	10.0, 12.0, 15.0, 20.0	4.5 – 9.0
7.0	원형 / 타원형 / 평면 / 트러스 / 접시형	11.5 – 13.0	12.0, 15.0, 20.0, 25.0	5.0 – 10.0
7.5	원형 / 타원형 / 평면 / 트러스 / 접시형	12.0 – 14.0	12.0, 15.0, 20.0, 25.0	5.5 – 11.0
8.0	원형 / 타원형 / 평면 / 트러스 / 접시형	12.5 – 14.5	12.0, 15.0, 20.0, 25.0, 30.0	6.0 – 12.0

공차: 생크 직경 ±0.05mm, 헤드 직경 ±0.15mm, 전체 길이 ±0.15mm. 리벳 길이는 리벳 머리 아래쪽부터 측정됩니다. 요청 시 맞춤형 배럴 길이와 헤드 직경을 제공할 수 있습니다. 위에 나열된 표준 크기에는 공구 비용이 없습니다.

헤드 스타일 사용 가능

머리 스타일	헤드 직경/섕크	윤곽	최고의 대상

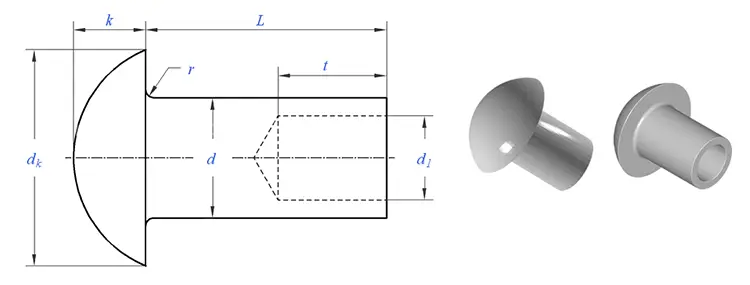

둥근	1.6 – 1.8 : 1	높은 돔	금속-금속, 고전단, 구조적 접합
타원형	1.6 – 1.8 : 1	부드럽고 약간 올라간 돔	일반 용도, 눈에 보이는 접합부, 장식 마감재
지붕틀	2.2 – 2.8 : 1	매우 넓고 낮은 돔	부드러운 소재, 특대형 구멍, 넓은 베어링 표면

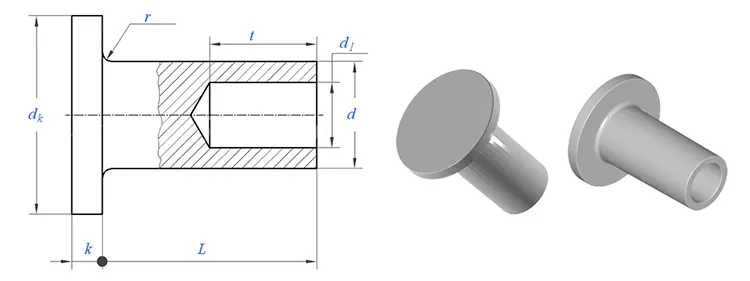

평평한	2.0 – 2.5 : 1	낮고 평평한 상단	여유 공간이 제한된 슬라이딩 표면, 매립형 애플리케이션

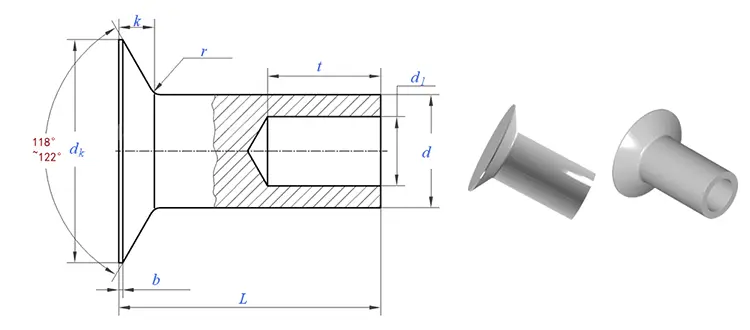

접시머리	1.8 – 2.0 : 1	테이퍼드, 플러시 핏	플러시 표면 요구 사항

표면 마감

마치다	모습	부식 저항	최고의 대상

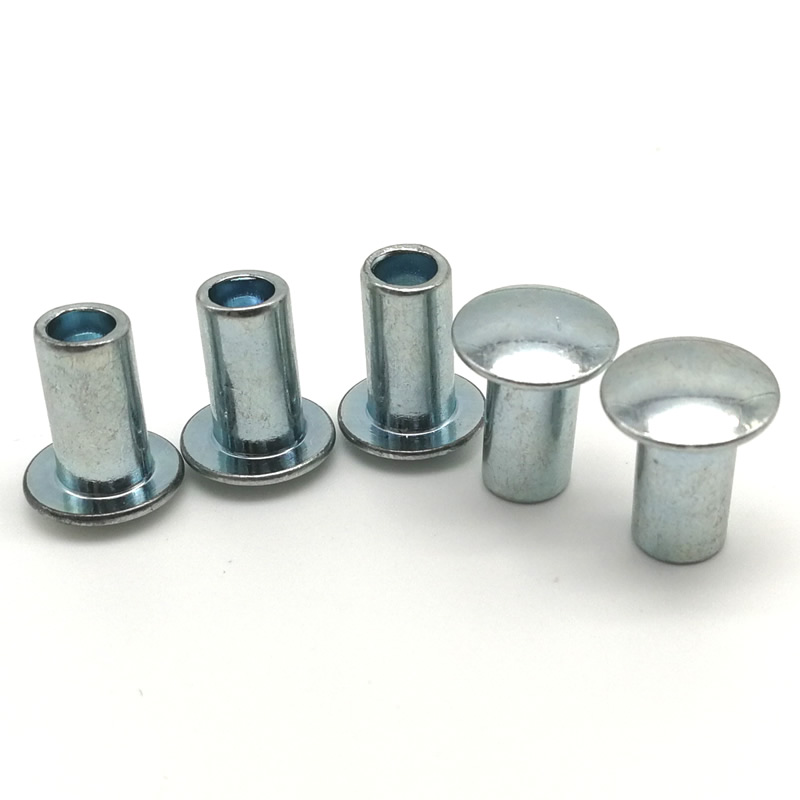

아연 도금(투명/파란색/노란색)	실버, 약간의 색조	48 – 96시간 염수분무	일반 산업용, 비용 효과적인 녹 방지
일반(코팅되지 않음)	원시 강철, 회색	낮음 (녹슬림)	도금이 필요하지 않은 실내 응용 분야
흑색 산화물	매트 블랙	24~48시간(오일 필요)	눈부심 방지, 산업적 미학
니켈 도금	밝은 은색, 장식용	96시간	소비재, 눈에 보이는 하드웨어

실외 또는 습기에 노출된 응용 분야의 경우 아연 도금 강철 반관형 리벳을 적극 권장합니다.

기계 데이터(5mm 강철 리벳, 2mm 강철판에 설정)

재산	값
단일 전단 강도	10,000 – 13,000N
권장 구멍 크기	생크 직경 + 0.15 – 0.20mm
세팅력	1.2~2.5톤

리벳 만드는 방법 보기

당사의 냉간압조 프레스는 드로잉, 절단, 헤딩, 캐비티 압출 및 트리밍 등 단일 연속 순서로 와이어에서 리벳을 형성합니다. 영상은 와이어 공급부터 완성된 리벳 취출까지 전체 과정을 보여주며, 모든 단계에서 실시간 품질 모니터링을 제공합니다.

실제 고객 사례 – 접이식 침대 프레임 조립

이는 반관형 리벳의 다양한 적용 분야 중 하나입니다. 제한을 제시하려는 것이 아니라 실제 프로덕션 사용을 보여주기 위해 포함했습니다.

캠핑 및 긴급 구호용 휴대용 접이식 침대 제조업체는 가위형 힌지 조인트를 위한 안정적이고 비용 효율적인 리벳이 필요했습니다. 접이식 침대 프레임은 1.8mm 두께의 강철 튜브를 사용했습니다. 이전의 솔리드 리벳은 높은 고정력을 필요로 했으며, 이로 인해 조립 중에 튜브가 변형되고 생산 라인이 느려지는 경우가 있었습니다. 고객은 또한 가끔씩 야외에서 사용할 수 있도록 녹 방지 마감 처리를 원했습니다.

Nuote Metals는 아연 도금 강철 반관형 리벳(생크 직경 5.0mm, 트러스 헤드 9.0mm, 배럴 길이 12.0mm)을 첫 주문에 총 600,000개 공급했습니다. 반관형 캐비티는 설정력을 60% 이상 줄여 튜브 변형을 제거했습니다. 넓은 트러스 헤드는 조임력을 균등하게 분산시켜 풀스루를 방지합니다. 아연 도금은 72시간 동안 염수 분무를 방지하여 리벳이 습기에 노출된 후에도 녹슬지 않도록 보장합니다.

고객은 1,000개의 접이식 침대에서 리벳을 테스트했습니다. 5,000번의 접힘 주기와 습도 챔버 테스트 후에 느슨해짐이나 녹이 관찰되지 않았습니다. 이후 그들은 총 200만 개 이상의 재주문을 했으며 이제 전체 접이식 침대 제품 라인에 대해 리벳을 지정합니다.

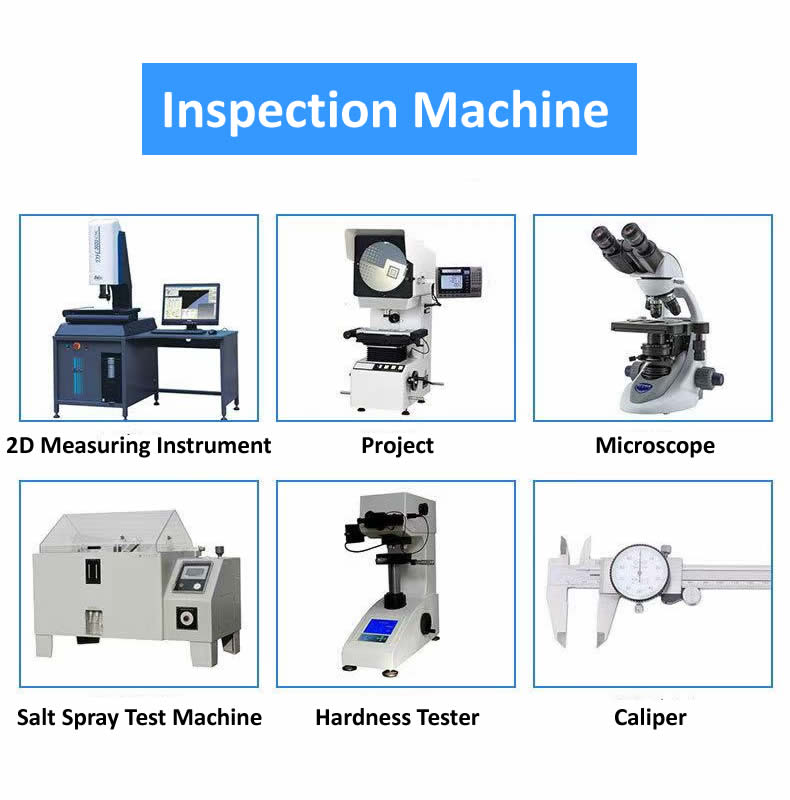

사내 검사 장비

우리는 강철 반관형 리벳의 모든 배치를 검증하기 위해 광범위한 교정 검사 장비를 유지 관리합니다.

디지털 캘리퍼스– 생산 중 신속한 치수 확인을 위해
마이크로미터– 생크 직경 및 벽 두께의 정밀 측정용
2.5D 영상 측정 시스템– 전체 윤곽 측정 및 동심도 검증용
프로파일 프로젝터(광학 비교기)– 캐비티 깊이, 헤드 각도 및 가장자리 반경 검사용
레이저 마이크로미터– 고속 비접촉식 직경 측정용
로크웰 경도 시험기– 원료 경도 확인용
염수 분무 시험 챔버– 도금 리벳의 내식성 시험용(ASTM B117)
분광계– 인입 코일의 재료 구성 검증용
만능시험기– 전단강도 및 인장강도 검증용

모든 장비는 매년 공인된 제3자 연구소에서 교정됩니다. 검사 기록은 5년간 보관됩니다.

우리의 품질 관리 - 하나의 리벳, 여덟 개의 검사

우리는 무작위 샘플링에 의존하지 않습니다. 모든 리벳 배치는 공장을 떠나기 전에 8개의 개별 품질 게이트를 통과합니다. 원칙은 간단합니다. 조기에 측정하고, 자주 측정하고, 절대로 가정하지 마십시오.

원료 직경 확인– 들어오는 와이어는 레이저 마이크로미터로 측정됩니다. 직경 공차: ±0.02mm. 이 범위를 벗어나는 코일은 헤더에 닿기 전에 거부됩니다.
원료 경도 확인– 각 코일의 샘플을 로크웰 경도 시험기로 테스트합니다. 저탄소강의 경우 HRB 60-80이 필요합니다. 너무 부드러우면 리벳이 헤딩 중에 변형됩니다. 너무 단단하면 구멍이 깨질 수 있습니다.
첫 번째 기사 외관 확인– 툴링 설정 후 처음 10개의 리벳을 확대하여 육안 검사합니다. 우리는 균열, 섬광, 고르지 않은 머리 또는 표면 자국을 찾습니다. 눈에 보이는 결함이 있으면 인쇄가 중단됩니다.
첫 번째 물품 치수 확인– 동일한 10개의 리벳이 광학 비교기로 측정됩니다. 헤드 직경, 헤드 높이, 생크 직경, 전체 길이 및 캐비티 깊이. 생산이 시작되기 전에 모두 도면 공차 내에 있어야 합니다.
진행 중인 수표– 대량 생산 시 작업자는 500개당 5개의 리벳을 당깁니다. 치수는 디지털 캘리퍼와 캐비티 깊이에 대한 go/no-go 게이지로 확인됩니다. 모든 드리프트는 툴링 조정을 유발합니다.
테스트 세팅(시험 리벳팅)– 2,000개마다 3개의 리벳을 대표 재료 샘플(어셈블리와 동일한 두께 및 유형)로 설정합니다. 클린치는 대칭성과 견고성을 검사합니다. 느슨하거나 갈라진 리벳은 허용되지 않습니다.
염수 분무 테스트(필요한 경우)– 실외 또는 도금 리벳의 경우 ASTM B117 염수 분무 테스트를 위해 샘플을 실험실로 보냅니다. 아연 도금: 48~96시간. 배치와 함께 인증서가 발급됩니다.
최종출고검사– 포장하기 전에 모든 리벳은 광학 선별 기계를 통과합니다. 카메라는 헤드 직경, 헤드 높이, 생크 직경, 전체 길이 및 캐비티 깊이를 확인합니다. 거부된 항목은 자동으로 배출됩니다. 그런 다음 수동 검증을 위해 무작위 AQL 샘플(레벨 II, 1.0)을 가져옵니다.

8단계를 모두 견디는 강철 반관형 리벳이 공장에서 출고될 준비가 되어 있습니다. 우리는 모든 수표에 대한 기록을 5년 동안 보관합니다.

고객의 의견 - 실제 피드백

우리의 인증 및 명예

Nuote Metals는 다음과 같은 인증 및 승인을 유지합니다.

ISO 9001:2015– TÜV SÜD가 인증한 품질경영시스템
RoHS 준수– SGS 제3자 테스트를 통해 검증됨
REACH 준수– SVHC 선언 전류
ASTM F1941– 아연 도금 규격 준수
SGS 테스트 보고서– 특정 배치에 대해 요청 시 사용 가능

모든 인증 및 테스트 보고서는 요청 시 제공됩니다.

강철 세미 관형 리벳이 사용되는 곳

강도, 속도, 비용 효율성이 우선시되는 애플리케이션에 선호되는 선택입니다.

가구 제조– 접이식 침대, 의자, 소파, 힌지 어셈블리, 프레임 조인트
자동차 산업– 브레이크 라이닝, 클러치 페이싱, 내부 트림, 차체 패널
HVAC 장비– 캐비닛 조립, 덕트 연결, 팬 하우징
산업용 장비– 기계 가드, 제어 패널, 컨베이어 구성 요소
건설– 가벼운 구조적 연결, 금속 프레임, 건축 하드웨어
전자제품– 부품 장착, 섀시 조립, 회로 기판 스탠드오프
가죽 제품 및 실내 장식품– 벨트 구멍, 가방 하드웨어, 직물 부착물

우리가 일하는 방식 – 실용적인 정보

샘플– 표준 재고 크기의 경우 20~50개 무료 제공(고객이 배송비 지불)
평가판 주문– 최초 검증에는 10,000개 권장
MOQ– 2,000개(표준 크기), 5,000개(커스텀 배럴 또는 헤드 스타일)
리드타임(재고)– 영업일 기준 5~7일
리드타임(맞춤형)– 영업일 기준 10~12일
툴링 비용– 표준 헤드 스타일 및 생크 직경(1.5~8mm)에는 없음

우리가 자주 대답하는 세 가지 질문

Q1: 강철 반관형 리벳과 솔리드 강철 리벳의 차이점은 무엇입니까? 세미튜브형 버전은 언제 선택해야 합니까?

A: 근본적인 차이점은 꼬리에 있는 빈 공간입니다. 강철 반관형 리벳은 끝 부분에 얕은 구멍이 있어 동일한 직경의 솔리드 리벳에 필요한 힘의 25~30%만 필요합니다. 이렇게 하면 설치가 더 빨라지고 주변 재료에 더 부드러워집니다. 솔리드 리벳은 약간 더 높은 전단 강도를 제공하지만(반관형은 솔리드 리벳 강도의 80~90%를 유지함) 중장비와 더 많은 시간이 필요합니다. 위의 접이식 침대 케이스를 포함하여 대부분의 산업, 자동차, HVAC 및 하드웨어 응용 분야에서 반관형 리벳은 생산 효율성을 유지하면서 충분한 강도를 제공합니다. 최대 전단 강도가 유일한 우선순위인 극도의 구조적 하중에만 솔리드 리벳을 선택하십시오.

Q2: 할 수 있다강철 반관형 리벳녹슬지 않고 옥외에서 사용할 수 있습니까?

A: 예, 올바른 마감 처리가 되어 있습니다. 코팅되지 않은 강철은 습기에 노출되면 빠르게 녹슬게 됩니다. 당사의 표준 저탄소강 리벳은 아연 도금(투명, 파란색 또는 노란색)으로 제공되며 48~96시간의 염수 분무 저항성을 제공하여 실내 및 실외 사용에 충분합니다. 위의 접이식 침대 케이스의 경우 아연 도금이 가끔 습기가 많은 환경에서도 72시간 동안 보호해 줍니다. 더욱 까다로운 실외 또는 해안 환경의 경우 200~1,000시간 이상의 염수 분무 보호 기능을 제공하는 스테인리스 스틸 반관형 리벳(304 또는 316)으로 전환하는 것이 좋습니다.

Q3: 강철 반관형 리벳에 대한 올바른 배럴 길이를 어떻게 선택합니까?

A: 총 재료 스택 두께보다 약 1.5-2.0mm 더 긴 배럴 길이를 선택하십시오. 예를 들어, 2mm 강판 2개(총 4mm)를 접합하는 경우 배럴 길이는 5.5~6.0mm를 선택합니다. 이 추가 길이는 중공 부분이 바깥쪽으로 굴러가며 바닥이 무너지지 않고 안전한 클린치를 형성할 수 있는 충분한 재료를 제공합니다. 배럴이 너무 짧으면 클린치가 약해집니다. 너무 길면 배럴이 구겨질 수 있습니다. 리벳 길이는 리벳 머리 아래쪽부터 몸체 끝까지 측정됩니다. 재료 스택 두께를 보내주시면 정확한 배럴 길이를 추천해 드립니다.
