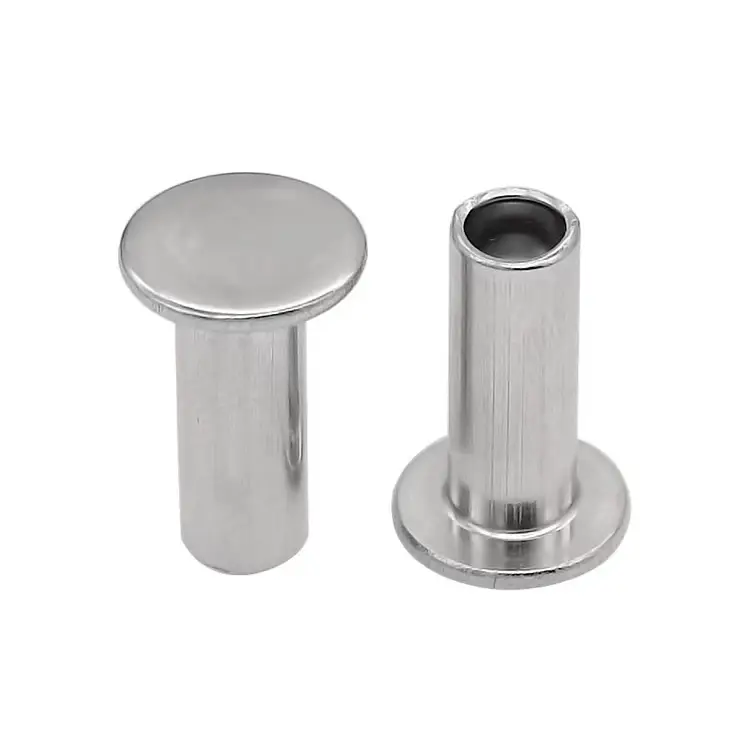

플랫 헤드 세미 관형 리벳

모든 어셈블리에 자랑스러운 리벳 헤드를 위한 공간이 있는 것은 아닙니다. 슬라이딩 메커니즘, 좁은 간격 및 플러시 마감 적용 분야를 위해 Nuote Metals는 시중에서 가장 낮은 높이의 표준 리벳 헤드인 플랫 헤드 반관형 리벳을 제공합니다. 강철, 스테인리스강, 황동, 구리, 알루미늄 재질로 제공되며 생크 직경은 1.5mm~8.0mm입니다. 반중공 캐비티는 세팅력을 최대 70%까지 감소시키며, 플랫 헤드는 재료 표면과 거의 같은 높이에 위치합니다. ISO 9001:2015 인증을 받았습니다. 무료 샘플을 이용할 수 있습니다. 견적을 원하시면 저희에게 연락하세요.

문의 보내기

제품 설명

모든 리벳 헤드 스타일은 특정 문제를 해결하도록 설계되었습니다.

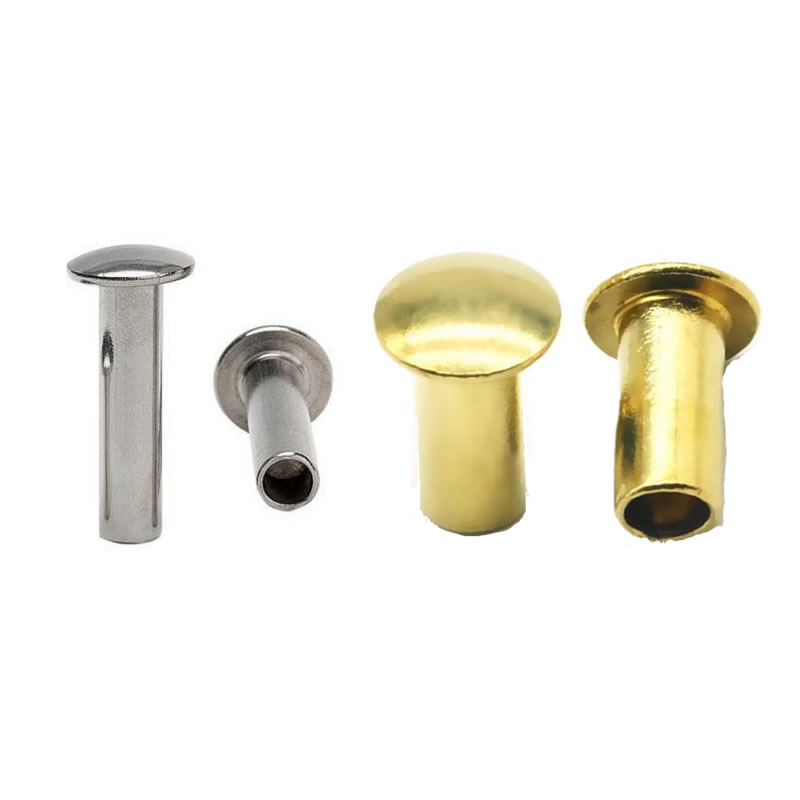

둥근 머리– 최대 강도, 가시성, 전통적
O발 헤드– 장식용, 약간 높임
트러스 헤드– 부드러운 소재를 위한 넓은 베어링 표면
접시 머리– 돌출 없음(테이퍼 구멍 필요)
납작한 머리– 접시형 헤드가 아닌 헤드보다 낮게 배치됩니다.

플랫 헤드 반관형 리벳이 존재하는 이유는 바로 여유 공간입니다. 돌출된 헤드로 인해 긁힘, 걸림, 쌓임 간섭 또는 단순히 깨끗한 표면이 필요한 디자인 등의 문제가 발생하는 경우 플랫 헤드가 해결책입니다.

숫자는 이야기를 말해줍니다:

머리 스타일	헤드 높이(생크 직경의 %)	표면 위의 일반적인 돌출
둥근 머리	60~70%	2.5~3.5mm(5mm 생크용)
타원형 머리	50~60%	2.0~3.0mm
트러스 헤드	30~40%	1.5~2.5mm
납작한 머리	15~25%	0.8~1.2mm(5mm 생크용)

1.2mm의 차이가 별 것 아닌 것처럼 들릴 수도 있지만, 슬라이딩 메커니즘, 적층식 조립품 또는 공간이 제한된 인클로저에서는 1.2mm가 작동하는 부품과 고장나는 부품의 차이입니다.

이것이 플랫 헤드가 존재하는 이유입니다. 그것은 힘에 관한 것이 아닙니다. 외모에 관한 것이 아닙니다. 사물을 적합하게 만드는 것입니다.

5가지 재료 – 귀하의 조립에 적합한 재료 선택

재료	주요 장점	최고의 대상	일반적인 마감
저탄소강	가장 강력하고 가장 비용 효율적인	산업 설비, 가구, 서랍 슬라이드	아연 도금, 니켈 도금, 흑색 산화물
스테인레스 스틸(304/316)	영구 내식성	의료, 해양, 야외	부동태화(표준)
황동(C2680)	비자성, 장식용	전자, 건축 하드웨어	래커 처리, 니켈 도금, 앤티크
구리	가장 높은 전기/열 전도성	고전류 전기 연결, 열 전달 애플리케이션	일반, 주석 도금
알류미늄(5052/5056)	가장 가벼운 비자성	항공우주, 휴대용 장비	양극산화처리, 일반

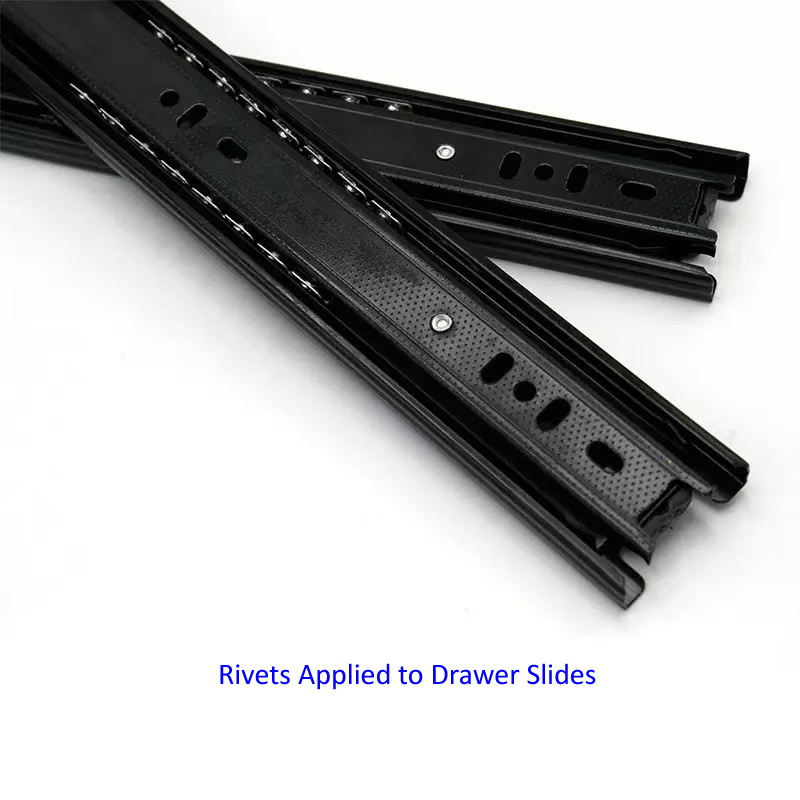

하나의 응용 프로그램 - 서랍 슬라이드

캐비닛 제조업체는 서랍 슬라이드를 조립하기 위해 둥근 머리 리벳을 사용하고 있었습니다. 둥근 머리는 슬라이드 표면 위로 2.5mm 돌출되어 있어 열고 닫을 때 서랍 프레임에 걸릴 만큼 충분합니다. 고객들은 서랍이 달라붙고 마감이 긁히는 것에 대해 불만을 토로했습니다.

Nuote Metals는 플랫 헤드 반관형 리벳(4.0mm 생크, 8.0mm 플랫 헤드, 8.0mm 배럴 길이, 아연 도금 강철)을 제공합니다. 납작한 머리는 표면 위 0.9mm에 불과해 서랍 프레임을 지울 수 있을 만큼 충분히 낮습니다. 반중공 캐비티는 세팅력을 줄여 얇은 슬라이드 재료의 뒤틀림을 방지합니다.

캐비닛 제조업체는 이후 600,000개 이상의 플랫 헤드 반관형 리벳을 사용했으며 간격에 대한 불만은 전혀 없었습니다.

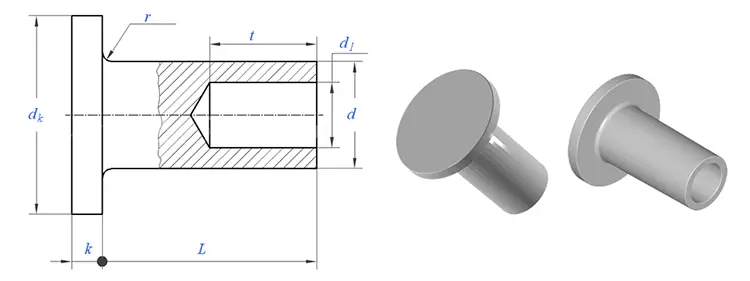

사용 가능한 크기 - 표준 생크 직경

생크 직경(mm)	일반적인 헤드 직경(mm)	일반적인 배럴 길이(mm)	권장 그립 범위(mm)
1.5	3.0 – 3.5	3.0, 4.0, 5.0	1.0 – 2.5
2.0	4.0 – 4.5	4.0, 5.0, 6.0	1.5 – 3.0
2.5	5.0 – 5.5	4.5, 5.5, 6.5	1.8 – 3.5
3.0	6.0 – 6.5	5.0, 6.0, 7.0, 8.0	2.0 – 4.0
3.5	7.0 – 7.5	5.5, 6.5, 8.0, 10.0	2.5 – 4.5
4.0	8.0 – 8.5	6.0, 8.0, 10.0, 12.0	2.5 – 5.0
4.5	9.0 – 9.5	6.0, 8.0, 10.0, 12.0	3.0 – 5.5
5.0	10.0 – 10.5	8.0, 10.0, 12.0, 15.0	3.0 – 6.5
5.5	11.0 – 11.5	8.0, 10.0, 12.0, 15.0	3.5 – 7.0
6.0	12.0 – 12.5	10.0, 12.0, 15.0, 20.0	4.0 – 8.0
6.5	13.0 – 13.5	10.0, 12.0, 15.0, 20.0	4.5 – 9.0
7.0	14.0 – 14.5	12.0, 15.0, 20.0, 25.0	5.0 – 10.0
7.5	15.0 – 15.5	12.0, 15.0, 20.0, 25.0	5.5 – 11.0
8.0	16.0 – 16.5	12.0, 15.0, 20.0, 25.0, 30.0	6.0 – 12.0

사용자 정의 크기는 우리에게 그림을 보내는 것을 환영합니다.

리벳 제작 방법

납작한 머리는 둥근 머리보다 형성하기가 더 어렵습니다. 금속은 생크에서 헤드로의 급격한 전환에서 주름이 생기기를 원합니다. 우리의 프로세스는 이를 방지합니다.

콜드헤딩 순서:

와이어 드로잉 – 정확한 생크 직경(±0.02mm)에 맞게 드로잉된 원료
컷오프 – 블랭크 길이로 절단됨
첫 번째 타격 – 블랭크는 정사각형이고 중앙에 위치합니다.
두 번째 타격(사전 성형) – 다이는 제어된 코너 반경으로 납작한 머리 모양을 시작합니다.
3차 블로우(코이닝) - 플랫 다이가 헤드를 최종 두께까지 압축하여 완벽한 평탄도를 보장합니다.
네 번째 타격(공동 압출) – 펀치는 45~55% 깊이에 반중공 공동을 생성합니다.
트리밍 – 플래시 제거
텀블링 – 미세 버 제거
도금 또는 코팅 – 지정된 대로 적용

우리가 확인하는 것:

무엇	용인	중요한 이유
생크 직경	±0.05mm	구멍에 정확하게 맞아야 합니다.
머리 직경	±0.15mm	베어링 표면을 결정합니다
머리 높이	±0.05mm	플러시 핏에 중요
전체 길이	±0.15mm	재료 스택과 일치해야 합니다.
캐비티 깊이	배럴의 45~55%	최적의 클린치 형성
머리 평탄도	±0.05mm	플러시 좌석 보장

하나의 리벳, 여덟 개의 검사 - 품질 보증

원료 직경 확인 – 레이저 마이크로미터, ±0.02mm
원료경도검사 - Rockwell tester
초도품 외관검사 - 20배율로 크랙, 주름, 플래시 확인
초도품 치수 확인 – 광학 비교기 검증
공정 중 검사 – 500개당 리벳 5개
테스트 설정 – 2,000개마다 샘플 재료에 설정
염수 분무 테스트(필요한 경우) - ASTM B117
최종출고검사 – 광학선별 + AQL 수동검증

플랫 헤드 세미 관형 리벳이 사용되는 곳

서랍 슬라이드 – 여유 공간이 중요한 로우 프로파일 어셈블리
항공우주 인테리어 – 패널 어셈블리, 시트 부품
전자 인클로저 – 빈틈없는 섀시 어셈블리
가구 - 슬라이딩 메커니즘, 플러시 표면
자동차 – 인테리어 트림, 패널 부착물
산업장비 – 제어반, 기계보호대
수하물 – 핸들 트랙, 슬라이딩 메커니즘

우리가 증명할 수 있는 것 - 인증 및 문서

우리는 귀하에게 우리의 주장을 신뢰하라고 요구하지 않습니다. 우리는 제3자 검증을 제공합니다.

ISO 9001:2015 – 인증된 품질 관리 시스템
RoHS 준수 – SGS 테스트를 통해 검증됨
REACH 준수 – 현재 SVHC 선언
SGS 테스트 보고서 – 요청 시 배치별로 제공 가능

플랫 헤드 반관형 리벳의 모든 배송에는 치수 검사 보고서와 재료 인증서가 포함됩니다. 추가 테스트(염수 분무, 인장 또는 야금 분석)가 필요한 경우 당사에서 제공해 드릴 수 있습니다.

우리가 자주 대답하는 세 가지 질문

Q1: 플랫 헤드 세미 튜브형 리벳과 접시형 헤드 리벳의 차이점은 무엇입니까?

A: 플랫 헤드는 표면에 위치합니다(5mm 생크의 경우 약 0.8~1.2mm). 접시형 헤드는 표면과 같은 높이 또는 아래에 위치하지만 재료에 사전 드릴링된 테이퍼(카운터싱크)가 필요합니다. 플랫 헤드 반관형 리벳에는 특별한 구멍 준비가 필요하지 않으며 직선 구멍만 있으면 됩니다. 간격이 0.8~1.2mm의 돌출을 허용하는 경우 플랫 헤드가 접시머리보다 더 빠르고 저렴합니다. 돌출이 전혀 필요하지 않은 경우 접시머리가 올바른 선택입니다.

Q2: 플랫 헤드 세미 관형 리벳을 캐치 없이 슬라이딩 응용 분야에 사용할 수 있습니까?

답: 그렇습니다. 로우 프로파일은 슬라이딩 및 여유 공간이 제한된 어셈블리를 위해 특별히 설계되었습니다. 5mm 생크의 경우 0.8~1.2mm의 플랫 헤드는 대부분의 슬라이딩 표면을 청소할 수 있을 만큼 충분히 낮습니다. 위의 서랍 슬라이드 케이스의 경우 0.9mm 헤드 높이로 서랍 프레임을 완전히 지울 수 있습니다. 간격이 0.8mm보다 좁은 경우 접시머리 리벳으로 전환하는 것이 좋습니다.

Q3: 플랫헤드 반관형 리벳에는 어떤 재료를 사용할 수 있나요?

A: 우리는 다섯 가지 재료군으로 플랫 헤드 반관형 리벳을 제조합니다.
