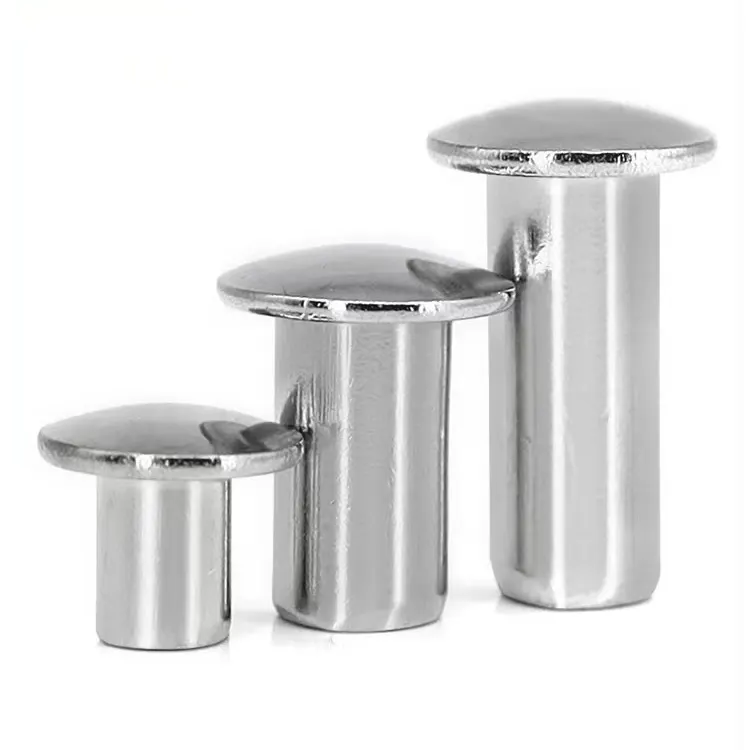

트러스 헤드 리벳

트러스 헤드 리벳둥근 머리나 납작한 머리의 너비가 충분하지 않을 때 지정하는 것입니다. The truss head has a head diameter 2.2–2.8 times the shank diameter – significantly wider than round head (1.6–1.8×) and flat head (2.0–2.5×). 이러한 추가 너비는 더 큰 베어링 표면을 생성하여 더 넓은 영역에 걸쳐 클램핑력을 분산시킵니다. 결과: 리벳은 부드럽거나 부서지기 쉬운 재료를 잡아당기지 않고 제자리에 유지됩니다.

플라스틱, 얇은 판금, 침엽수 또는 복합 재료를 접합할 때 넓은 트러스 헤드는 지속되는 접합과 실패하는 접합의 차이입니다.

트러스 대 원형 – 너비가 중요한 이유

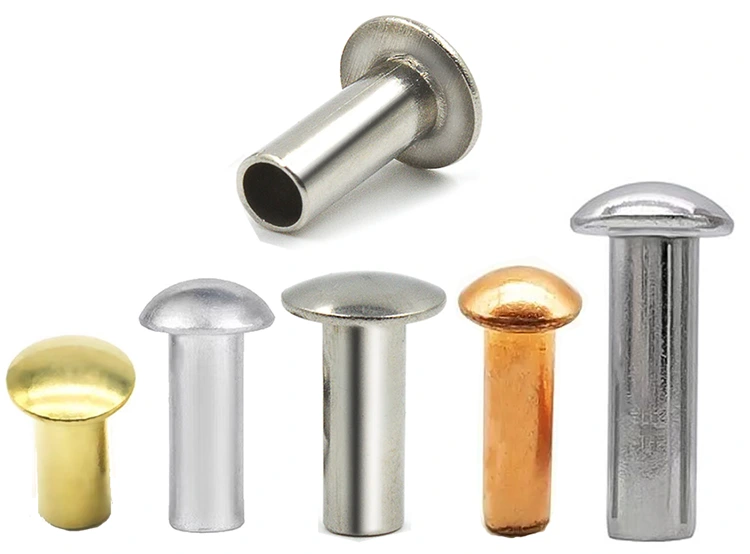

우리가 만드는 것 – 두 가지 디자인, 다섯 가지 재료

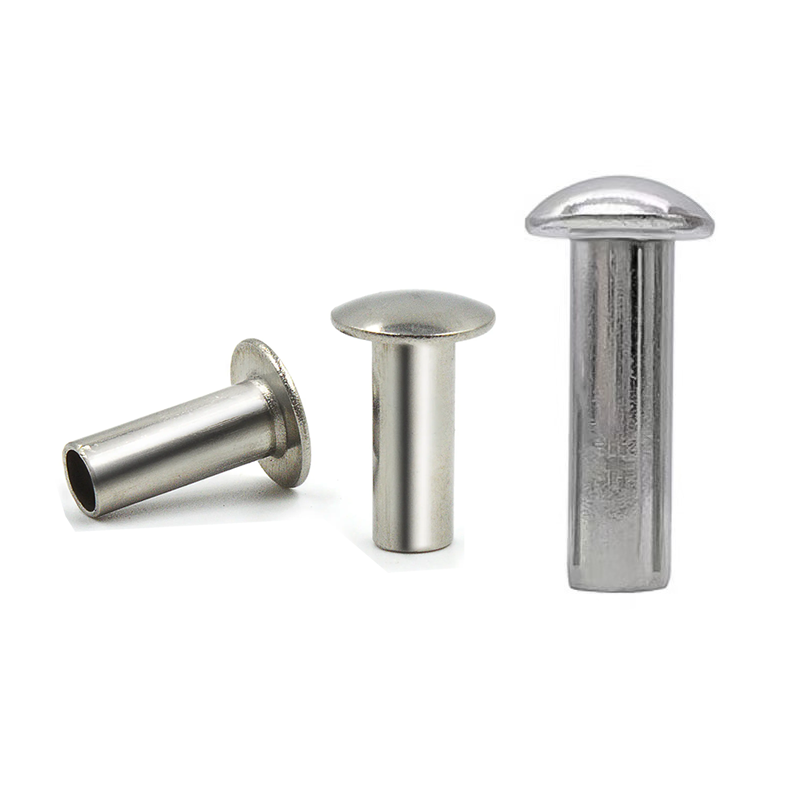

트러스 헤드 리벳솔리드 및 반관형 디자인으로 제공됩니다. Full tubular is not available for this head style due to the geometry of the wide, shallow dome.

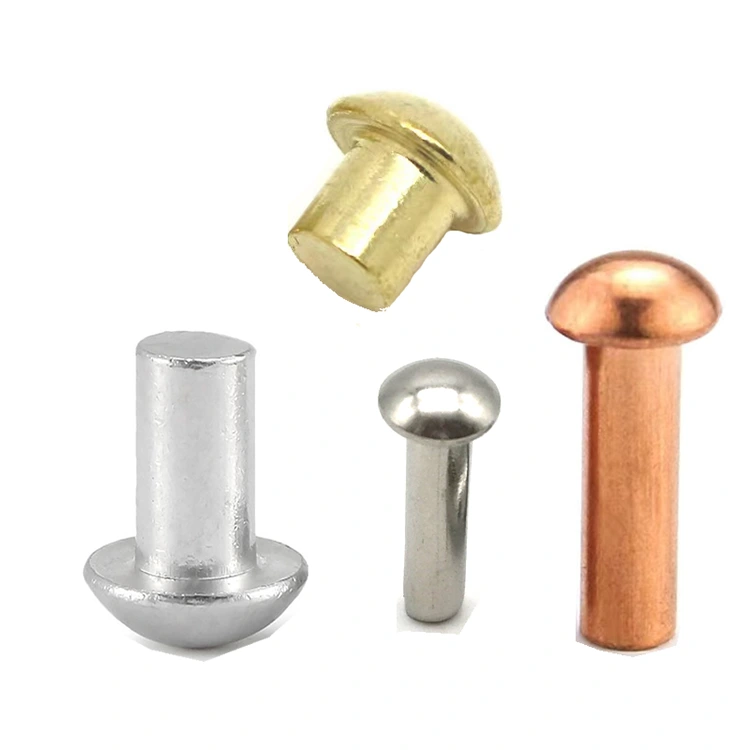

사용 가능한 재료:저탄소강, 스테인리스강(304/316), 황동(C2680), 구리(C11000), 알루미늄(5052/5056)

마감: 아연 도금, 흑색 산화물, 부동태화, 래커 처리, 니켈 도금, 앤틱 처리, 양극 산화 처리, 일반 - 재질에 따라 다름.

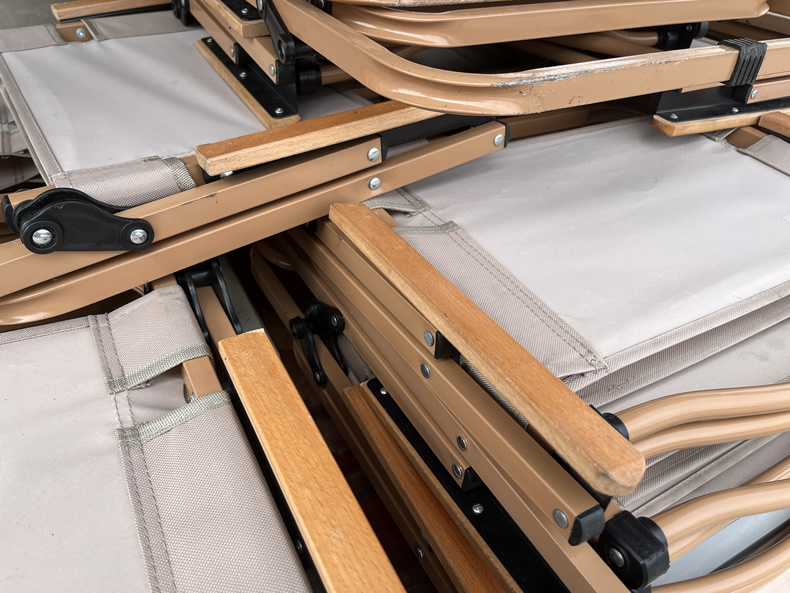

실제 적용 – 접이식 의자 좌석 지지대

한 가구 제조업체는 강철 프레임에 폴리프로필렌 시트 쉘을 부착한 접이식 의자를 생산하고 있었습니다. 원래 디자인에서는 4개의 부착 지점에 둥근 머리 리벳을 사용했습니다. After a few months of use, the rivet heads were pulling through the plastic – the narrow bearing surface could not handle the load when people sat down.

제조업체는 둥근 머리 아래에 와셔를 사용해 보았습니다. 효과가 있었지만 조립 시간과 부품 비용이 추가되었습니다. 그들은 넓은 베어링과 빠른 세팅이라는 두 가지 작업을 모두 수행할 수 있는 패스너가 필요했습니다.

Nuote Metals는 아연 도금 강철 트러스 헤드 반관형 리벳(4.0mm 생크, 10.5mm 트러스 헤드, 10.0mm 배럴 길이)을 제공합니다. 넓은 트러스 헤드는 하나의 부품에서 둥근 헤드와 와셔를 모두 대체했습니다. 반관형 캐비티는 설정력을 낮게 유지하여 폴리프로필렌의 균열을 방지합니다. 아연 도금은 강철 프레임 연결부에 녹 방지 기능을 제공했습니다.

고객은 조립 라인을 통해 1,000개의 의자를 사용했습니다. 트러스 헤드 리벳은 깔끔하게 고정되고 단단히 고정되며 별도의 와셔가 필요하지 않습니다. No pull‑through. 균열이 없습니다. No extra assembly steps.

표준 옵션 – 귀하의 사양에 맞게 맞춤화

트러스 헤드 리벳귀하의 정확한 요구 사항에 맞게 제조됩니다. Because the head diameter is significantly wider than other head styles, we produce each order to match your specific material thickness and hole size.

우리가 당신에게 필요한 것:

• 생크 직경 – 1.5mm ~ 8.0mm
• 헤드 직경 - 베어링 표면 요구 사항에 일치
• 전체 길이 – 또는 총 재료 스택 두께
• 재질 - 강철, 스테인리스, 황동, 구리 또는 알루미늄
• 디자인 - 고체 또는 반관형
• 마감 – 아연, 부동태화, 래커 처리, 니켈, 양극 산화 처리 등

우리는 다음을 권장합니다:헤드 직경이 확실하지 않은 경우 재료 샘플을 보내주십시오(스크랩 조각도 괜찮습니다). 실제 소재로 최적의 헤드 사이즈를 테스트하여 적합한 사양을 추천해 드립니다.

표준 트러스 헤드 치수에 대한 툴링 비용은 없습니다. 테스트에 사용할 수 있는 샘플입니다.

트러스 헤드의 차이점 – 벌크가 없는 넓은 베어링

트러스 헤드는 시중에서 가장 넓은 표준 헤드 스타일이며 낮게 유지됩니다. 넓고 얕은 돔은 헤드 높이를 상대적으로 낮게 유지하면서 최대 베어링 표면을 제공합니다(헤드 직경의 25~30%).

이것이 어셈블리에 미치는 영향은 다음과 같습니다.

• 당김 현상 감소 – 넓은 헤드는 하중을 더 넓은 영역에 분산시켜 부드러운 소재에 가해지는 응력을 줄여줍니다. 플라스틱, 복합재, 얇은 판금의 경우 이는 매우 중요합니다.
• 재료 손상 감소 – 얕은 돔과 매끄러운 가장자리로 인해 주변 재료가 절단되거나 움푹 들어가는 것을 방지합니다.
• 와셔 필요 없음 – 트러스 헤드가 내장 와셔 역할을 하므로 별도의 하드웨어가 필요하지 않습니다.

일관성을 유지하는 방법:

• 제어된 성형 – 넓고 얕은 돔은 둥근 머리보다 성형하기가 더 어렵습니다. 당사의 다단계 헤딩 공정은 금속이 주름 없이 균일하게 흐르도록 보장합니다.
• 정밀 다이 – 트러스 프로파일은 특정 크라운 반경과 모서리 각도로 절단됩니다. Every rivet gets the same profile.
• Concentricity check – The head must be centred on the shank within ±0.10mm. 중심에서 벗어난 헤드는 베어링 효율성을 감소시킵니다.

품질 관리 – 와이드 헤드의 일관성을 유지하는 방법

트러스 헤드는 라운드 헤드보다 제대로 만들기가 더 어렵습니다. 넓고 얕은 돔은 주름이 생기고 두께가 고르지 않으며 중심에서 벗어나는 성형이 발생할 가능성이 더 높습니다. 우리는 모든 트러스 헤드 배치를 특별한 주의를 기울여 처리합니다.

우리가 확인하는 것:

• 생크 직경 - ±0.05mm. 구멍에 맞지 않으면 다른 것은 중요하지 않습니다.
• 헤드 직경 - ±0.20mm. 베어링 표면은 트러스 헤드를 선택한 모든 이유입니다. 우리는 모든 배치를 측정합니다.
• Head height – ±0.15mm. 키가 너무 커서 인접한 구성 요소가 지워지지 않을 수 있습니다. Too flat, and it looks wrong.
• 헤드 편평도 - 헤드 아래쪽이 재료와 같은 높이로 놓여야 합니다. 간격이 없습니다.
• 캐비티 깊이 – 배럴 길이의 45~55%. 너무 얕아서 세팅력이 높습니다. 너무 깊어서 클린치가 약합니다.
• Concentricity – The head must be centred on the shank within ±0.10mm. 중심에서 벗어난 헤드는 베어링 효율성을 감소시킵니다.

우리의 검사 과정:

• 들어오는 와이어 – 생산이 시작되기 전에 직경과 경도를 확인합니다.
• 첫 번째 기사 – 광학 비교기로 측정한 리벳 10개. 모든 치수가 확인되었습니다.
• 공정 중 – 500개당 리벳 5개. 드리프트가 발생하면 언론이 중단됩니다.
• 세팅 테스트 - 2,000개마다 샘플 재료에 세팅합니다. 클린치의 대칭성 및 견고성 검사.
• 최종 분류 – 100% 광학 검사. AQL 샘플을 수동으로 확인했습니다.

실제로 받는 것 – 우리가 만든 것에 대한 완전한 기록

우리는 리벳만 배송하는 것이 아닙니다. 우리는 정확히 무엇이 생산되었고 어떻게 검증되었는지에 대한 기록을 발송합니다.

패키지에는 다음이 포함됩니다:

• 재질 인증서 - 사용된 코일의 화학성분 및 인장강도
• 검사 시트 – 배치에서 10개 리벳의 실제 측정값(단지 "공차 범위 내"가 아닌 실제 수치)
• 마감 인증서 – XRF로 검증된 도금 두께(해당되는 경우)
• 적합성 문서 - QA 관리자가 서명하고 일괄 추적 가능

이것이 중요한 이유:If a field failure ever occurs, you have the records to trace it back to the exact coil of material. 우리는 5년 동안 사본을 보관합니다.

인증 대상:ISO 9001:2015, RoHS, REACH

트러스 헤드 리벳이 사용되는 곳

• 플라스틱 어셈블리 – 가구, 보관 용기, 장비 하우징
• 얇은 판금 – HVAC 덕트, 전기 인클로저, 자동차 패널
• 복합재 – 유리섬유 패널, 적층 재료, 샌드위치 구조
• 침엽수 – 가구, 팔레트, 상자, 옥외 구조물
• 특대 구멍 - 구멍 공차가 느슨하고 이를 덮기 위해 더 넓은 헤드가 필요한 경우
• 캔버스 및 두꺼운 천 – 타포린, 차양, 텐트, 배너
• RV 및 트레일러 어셈블리 – 패널, 내부 트림, 외부 부착물

우리가 자주 대답하는 세 가지 질문

Q1: 둥근 머리나 납작한 머리 대신 트러스 머리 리벳을 선택해야 하는 경우는 언제입니까?

A: Choose truss head when you need the widest possible bearing surface to prevent pull‑through in soft or brittle materials. The truss head diameter is 2.2–2.8 times the shank diameter – significantly wider than round head (1.6–1.8×) and flat head (2.0–2.5×). Choose round head when you need maximum head strength and impact resistance. 낮은 여유 공간이 필요한 경우 플랫 헤드를 선택하십시오. For the folding chair case above, truss head was the right choice because the wide bearing surface eliminated pull‑through without requiring any design change.

Q2: 트러스 헤드 리벳을 플라스틱에 균열 없이 사용할 수 있나요?

A: Yes – and this is one of their primary applications. The wide bearing surface distributes setting force over a larger area, reducing stress on brittle materials. 최상의 결과를 얻으려면 다음을 권장합니다.

• 설정력을 70%까지 줄이려면 반관형 디자인을 선택하세요.
• 재료 스택보다 1.5-2.0mm 더 긴 배럴 길이를 선택하십시오.
• 제어되고 일관된 힘을 얻으려면 프레스(해머가 아님)를 사용하세요.
• 전체 생산에 착수하기 전에 샘플 조각으로 테스트

접이식 의자 케이스의 경우 고객은 프레스 설정이 제어된 반관형 트러스 헤드 리벳을 사용했습니다. 균열도 없고 풀스루도 없었습니다.

Q3:트러스 헤드 리벳에는 어떤 재료를 사용할 수 있나요?

A: 우리는 다섯 가지 재료군으로 제품을 제조합니다.

• 저탄소강 – 가장 강력하고 비용 효율적인 아연 또는 니켈 도금
• 스테인레스 스틸(304/316) - 영구 부식 방지, 표준으로 부동태화 처리됨
• 황동(C2680) – 전도성, 비자성, 장식
• 구리(C11000) – 가장 높은 전기/열 전도성
• 알루미늄(5052/5056) – 가장 가볍고 비자성

우리는 공통 생크 직경의 다섯 가지 재료를 모두 보유하고 있습니다. 트러스 헤드의 넓은 지지 표면은 경량 조립품의 알루미늄 리벳에 특히 효과적입니다.
