알루미늄 카운터성크 헤드 리벳 – 플러시 마감 처리로 무게 절감 달성

항공우주 내부, 전자 인클로저 및 정밀 계기판은 표면이 완벽하게 매끄러워야 한다는 공통 요구 사항을 공유합니다. 머리가 튀어나오지 않습니다. 걸림돌이 없습니다. 그리고 이러한 어셈블리 중 다수에서는 모든 그램이 중요합니다.

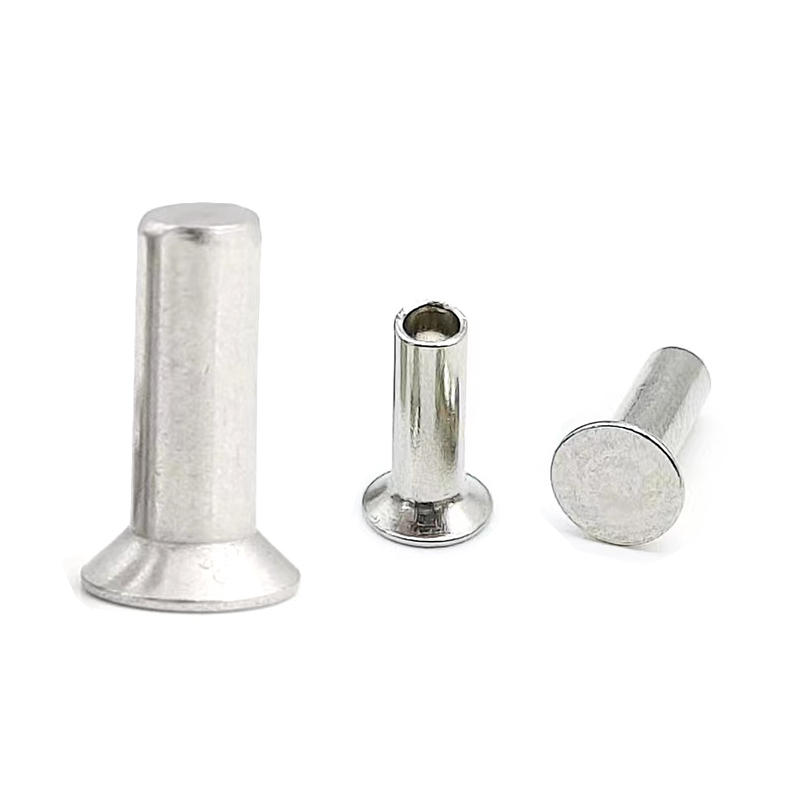

Nuote Metals의 알루미늄 접시 머리 리벳은 두 가지 요구 사항을 동시에 해결합니다. 접시형 헤드는 사전 가공된 테이퍼형 구멍에 완전히 안착되어 모놀리식 표면을 남깁니다. 알루미늄 본체는 강철보다 무게가 65% 가벼우며 도금 없이도 부식에 강하고 비자성 상태를 유지합니다. 이는 민감한 전자 장치에 필수적입니다. 그러나 알루미늄의 부드러움은 표준 강철 접시형 리벳이 직면하지 않는 독특한 위험을 초래합니다.

알루미늄 관련 과제 – 더 부드러운 소재, 더 높은 위험

모든 재료의 접시형 리벳은 취약점을 공유합니다. 즉, 헤드가 얇고 베어링 표면이 원뿔형입니다. 알루미늄에서는 세 가지 특정 위험이 나타납니다.

위험 1: 각도 불일치로 인해 균열이 증폭됩니다.

알루미늄은 강철보다 부드럽습니다. 카운터싱크 각도가 리벳 헤드와 정확하게 일치하지 않는 경우(3~5도라도) 불일치로 인해 헤드 한쪽에 점하중이 발생합니다. 알루미늄의 경우 얇은 헤드 가장자리가 세팅 중에 깨질 수 있습니다.

위험 2: 과도하게 설정하면 머리가 편평해집니다.

알루미늄은 강철 리벳에 사용되는 고정력의 40~60%만 필요합니다. 강철에 익숙한 작업자는 종종 알루미늄 접시 머리를 과도하게 설정하여 평면 맞춤을 파괴합니다.

위험 3: 카운터싱크 인터페이스의 갈바닉 부식.

접시 머리는 패널 재료와 직접 접촉합니다. 해당 패널이 강철, 티타늄 또는 탄소 섬유이고 습기가 접합부로 들어가면 갈바닉 부식이 가장 감지하기 어려운 플러시 헤드 아래에 숨겨진 알루미늄을 공격합니다.

기술 사양 - 알루미늄 접시머리 리벳

DIN 302 및 ISO 1051 치수에 따라 제조되었습니다. 맞춤형 각도가 가능합니다.

접시형 응용 분야용 합금:

2117:항공우주 등급. 내피로성이 우수합니다. 항공기 내부에 가장 적합합니다.

6061-T6:최고 강도(310MPa). 구조용 브래킷에 가장 적합합니다.

5052:최고의 내식성. 해양 및 실외 플러시 어셈블리에 이상적입니다.

접시 머리 대 팬 머리 - 플러시 알루미늄 조립품용

다음과 같은 경우에 카운터싱크를 선택하십시오.표면은 완전히 평평해야 하며, 알루미늄은 깨끗한 카운터싱크를 지탱할 수 있을 만큼 충분히 두껍고(≥2mm) 각도를 정확하게 가공할 수 있습니다.

다음과 같은 경우 팬 헤드를 선택하십시오.낮은 프로파일이 허용되고, 알루미늄이 얇거나(<2mm), 추가 카운터싱킹 단계를 피하고 싶습니다. 팬 헤드는 더 간단하고 강력하며 설치 오류가 발생할 가능성이 적습니다.

결정적인 요소:플러시가 필수이고 재료가 충분히 두꺼운 경우 접시형을 선택합니다. 플러시를 선호하지만 필수는 아닌 경우 팬 헤드가 더 안전한 선택입니다.

고체 또는 반관형 - 어느 것이 알루미늄을 더 잘 처리합니까?

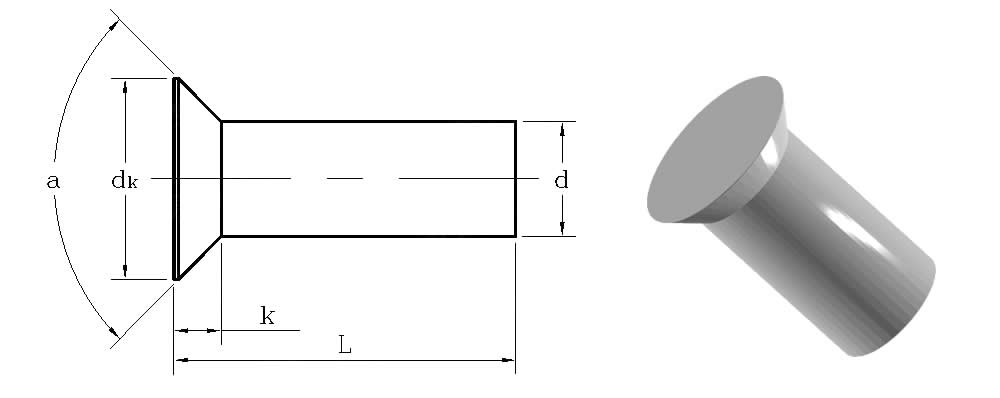

견고한 접시형 알루미늄 리벳최대 전단 강도(6061-T6의 경우 최대 190MPa)를 제공하지만 더 높은 설정력이 필요합니다. 알루미늄의 경우 과도한 힘이 헤드 균열의 주요 원인입니다.

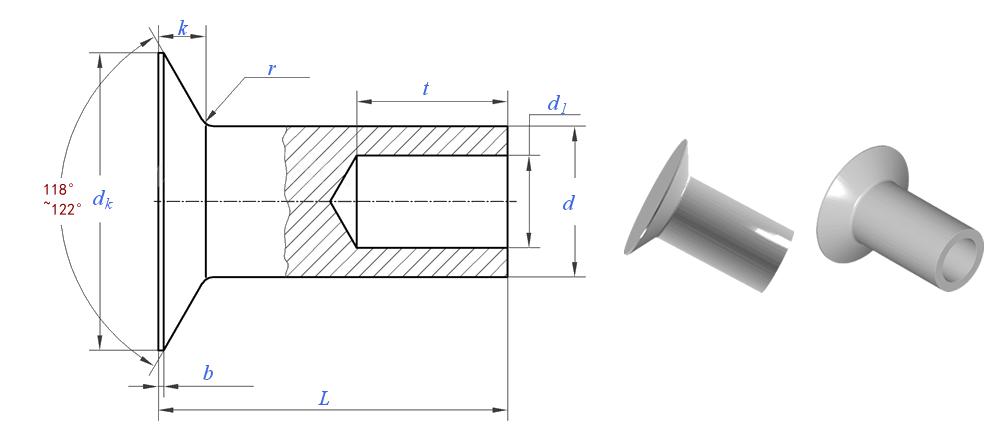

반관형 접시형 알루미늄 리벳설정력을 50~60% 줄여 훨씬 더 관대하게 만듭니다. 중공 팁이 점차적으로 변형되어 얇은 헤드가 균열 없이 안착될 수 있습니다.

권장사항: 3mm 미만의 알루미늄의 경우 반관형을 선택하세요. 더 두꺼운 알루미늄 또는 최대 전단 강도를 위해서는 솔리드를 선택하십시오. 그러나 보정된 프레스를 사용하고 먼저 카운터싱크 각도를 확인하십시오.

Nuote Metals가 접시형 알루미늄 고장을 방지하는 방법

각도 공차는 ±1°로 유지됩니다.

3° 불일치로 인해 알루미늄 헤드가 깨집니다. 당사의 접시형 헤드는 ±1°로 가공되었으며 10x 배율의 광학 측정을 통해 검증되었습니다. 우리는 또한 일치하는 카운터싱크 커터 사양을 제공합니다.

필렛 반경 0.5×d 최소:

얇은 헤드와 생크 사이의 접합부는 응력이 가장 높은 영역입니다. 날카로운 반경은 하중을 받으면 균열이 발생합니다. 최소 반경 0.5×d를 유지하고 금형을 연마하여 미세한 스크래치를 제거합니다.

귀하의 자료에 대한 사전 제작 샘플링:

알루미늄 두께, 합금, 카운터싱크 방법을 보내주세요. 우리는 소규모 배치를 생산하여 실제 패널 재료에 테스트합니다. 권장 힘, 앤빌 유형, 설치된 헤드 사진이 포함된 설정 보고서를 받게 됩니다.

갈바닉 절연 지침:

리벳이 강철, 티타늄 또는 탄소 섬유와 접촉하는 경우 플러시 헤드 아래 숨겨진 부식을 방지하기 위해 서면 격리 권장 사항을 제공합니다.

이러한 애플리케이션 수준 엔지니어링이 항공우주, 전자 및 계측 고객이 Nuote Metals를 선택하는 이유입니다.

알루미늄 접시 머리 리벳에 대해 자주 묻는 질문

Q1: 알루미늄 카운터성크 헤드 리벳을 진동 어셈블리에 사용할 수 있습니까?

A: 진동이 심한 용도에는 권장하지 않습니다. 접시형 헤드는 원형 또는 팬 헤드보다 생크 위의 재료 질량이 적기 때문에 인발 저항과 진동 내성이 줄어듭니다. 진동 어셈블리(모터, 발전기, 휴대용 장비)의 경우 둥근 머리 알루미늄 리벳을 선택하세요. 그러나 플러시 마감이 필수이고 진동이 약한 경우(예: 냉각 팬이 있는 전자 인클로저), 반관형보다 솔리드를 선택하면 접시형 리벳이 작동할 수 있습니다. Nuote Metals는 귀하의 진동 프로필을 기반으로 조언을 드릴 수 있습니다.

Q2: 알루미늄에는 어떤 카운터싱크 각도(90° 또는 120°)를 사용해야 합니까?

A: 대부분의 알루미늄 응용 분야에서는 90°가 표준이며 DIN 302와 일치합니다. 더 부드러운 합금이나 얇은 시트의 경우 각도가 넓을수록 가장자리 압력이 줄어들고 균열 위험이 낮아지므로 120°가 선호되는 경우도 있습니다. 중요한 규칙은 일관성입니다. 카운터싱크 커터와 리벳 헤드가 정확히 일치해야 합니다. Nuote Metals에서는 90° 및 120° 리벳을 모두 제공하며 귀하의 합금, 두께 및 세팅 방법에 따라 올바른 각도를 추천해 드릴 수 있습니다.

Q3: 플러시 알루미늄 접시형 리벳 아래에서 갈바닉 부식을 어떻게 방지합니까?

A: 예방은 이종 금속에 따라 다릅니다. (1) 강철 또는 티타늄의 경우 전도성이 있고 갈바니 전위를 감소시키는 크롬산염 변환 코팅(알로다인)을 사용합니다. (2) 탄소 섬유의 경우 카운터싱크에서 유리 섬유 또는 나일론 장벽으로 격리합니다. (3) 구리 또는 황동의 경우 전환 와셔를 사용하지 않는 한 습한 환경에서 직접 접촉을 피하십시오. (4) 부식 방지 실런트로 연결부 가장자리를 밀봉합니다. Nuote Metals는 크롬산염 마감 리벳을 공급할 수 있으며 재료 조합에 대한 서면 절연 지침을 제공할 수 있습니다.
