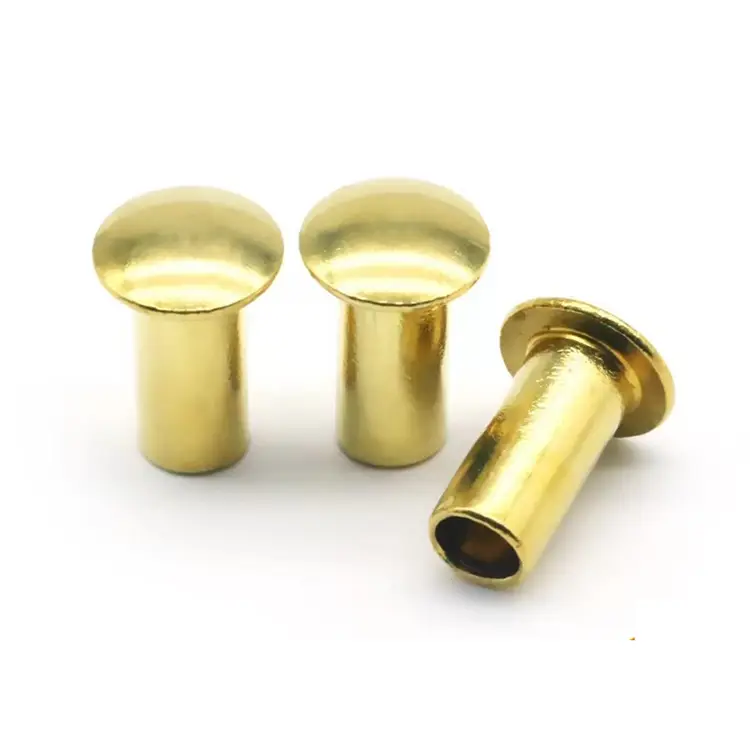

버섯 머리 세미 관형 리벳

리벳 헤드가 가죽, 천, 고무, 플라스틱, 피부 등 부드러운 소재에 닿을 때 날카로운 모서리는 용납되지 않습니다. 머쉬룸 헤드 반관형 리벳은 넓고 낮은 돔과 잘리거나 찢어지거나 마모되지 않는 넉넉한 반경의 가장자리로 이 문제를 해결합니다. 반중공 캐비티는 솔리드 리벳에 비해 세팅력을 70% 줄여 소재와 생산 라인 모두에 부드럽게 작용합니다.

버섯 머리 대 다른 머리 - 부드러운 가장자리가 승리하는 곳

버섯 머리는 둥근 머리보다 넓고 낮으며, 가장자리는 넉넉한 반경으로 되어 있어 머리에서 재료로 급격하게 전환되지 않습니다. 이는 부드러운 소재에 가장 안전한 선택입니다.

다음과 같은 경우 버섯 머리를 선택하십시오.리벳은 부드러운 소재와 접촉합니다. 리벳은 피부나 옷 근처에 위치합니다. 가장자리가 매끄럽고 넓은 베어링 표면이 필요합니다. 머리가 미묘하면서도 완성된 것처럼 보이기를 원합니다.

반관형 대 고체 - 중공형이 승리하는 곳

반관형 디자인은 꼬리 부분에 얕은 구멍이 있습니다(배럴 길이의 45~55%). 설치하는 동안 이 속이 빈 부분의 얇은 벽만 바깥쪽으로 굴러가며 클린치를 형성합니다. 이는 솔리드 리벳의 힘의 25~30%만 필요합니다.

하나의 실제 응용 분야 - 산업 장비 인클로저

산업용 전기 인클로저 제조업체는 둥근 머리 리벳을 사용하여 마운팅 브래킷을 플라스틱 하우징에 부착했습니다. 시간이 지남에 따라 둥근 머리의 좁은 베어링 표면으로 인해 하우징 재료에 응력 균열이 발생했습니다. 고객은 플랫 헤드 리벳을 사용해 보았습니다. 하중 분산은 더 좋았지만 세팅하는 동안 날카로운 모서리로 인해 표면이 손상되었습니다.

우리는 아연 도금 강철 버섯머리 반관형 리벳(생크 4.0mm, 머리 직경 9.5mm, 배럴 길이 8.0mm)을 공급했습니다. 넓은 버섯 머리는 플라스틱 하우징 전체에 조임력을 고르게 분산시켰습니다. 부드럽고 둥근 모서리로 인해 표면 표시가 제거되었습니다. 로우 프로파일은 부피가 커 보이지 않고 하우징에 깔끔하게 자리잡았습니다. 고객은 200개의 인클로저에서 500개의 리벳을 테스트했습니다. 10,000회의 진동 주기 후에 응력 균열이나 표면 손상이 없습니다. 그들은 이제 우리의 머쉬룸 헤드 리벳을 매년 150,000개 일괄 주문합니다.

재료 및 마감재 – 우리가 제공하는 것

Nuote Metals는 다양한 재료군으로 버섯 머리 반관형 리벳을 제조합니다.

표준 마감:아연 도금, 니켈 도금, 부동태화, 래커 처리, 앤틱 처리, 일반.

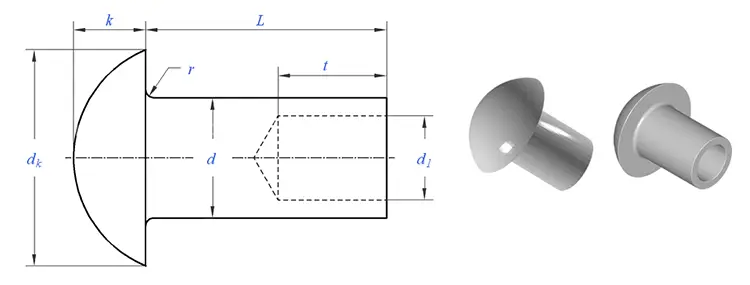

버섯 머리 차이 - 가장자리 반경이 중요한 이유

버섯 머리는 넓고 낮으며 매끄러워 알아보기 쉽습니다. 하지만 그 단순한 모양에는 정밀한 도구가 필요합니다. 모서리 반경은 가장 중요한 치수입니다. 이는 리벳이 부드러운 재료를 절단하는 것을 방지하는 것입니다. 우리는 반경을 헤딩 다이에 넣고 모든 첫 번째 기사에서 이를 검증합니다. 밑면은 평평해야 하중이 고르게 분산됩니다. 우리는 매 배치마다 이것을 확인합니다.

제조 공정 – 리벳 제작 방법 보기

당사의 냉간압조 공정은 와이어를 연속적인 순서로 완성된 머시룸 헤드 반관형 리벳으로 변환합니다.

재료 준비:인증된 와이어는 정확한 생크 직경(±0.02mm)으로 그려집니다. 분광계는 재료 등급을 확인합니다. 사양을 벗어난 재료는 생산이 시작되기 전에 거부됩니다.

냉간 제목:와이어는 다중 스테이션 콜드 헤더로 연결됩니다. 단일 시퀀스에서 블랭크는 정사각형으로 만들어지고, 헤드는 넉넉한 모서리 반경으로 형성되며, 반중공 캐비티는 45~55% 깊이로 압출됩니다. 연마된 카바이드 다이는 표면 자국을 방지합니다.

트리밍 및 텀블링:플래시가 제거되고 마이크로 버가 제거됩니다.

도금 또는 코팅:지정된 대로 적용 – 아연, 니켈, 부동태화, 래커 또는 골동품 마감.

최종 검사:100% 광학 정렬을 통해 헤드 직경, 헤드 높이, 가장자리 반경, 생크 직경, 배럴 길이 및 캐비티 깊이를 확인합니다. AQL 샘플을 수동으로 확인했습니다.

샘플 리드타임:5~7일 표준; 맞춤형 툴링: 15~20일.

좋은 리벳과 나쁜 리벳 – 찾아야 할 사항

모든 버섯머리 반관형 리벳이 동일하게 제작되는 것은 아닙니다. 품질이 낮은 리벳과 품질이 낮은 리벳을 구분하는 방법은 다음과 같습니다.

품질이 좋지 않은 리벳은 언뜻 보기에는 괜찮아 보일 수 있지만, 날카로운 모서리는 부드러운 재료를 손상시키고, 고르지 않은 헤드는 제대로 자리잡지 못하며, 일관되지 않은 캐비티는 세팅하는 동안 약한 클린치나 리벳 균열로 이어질 것입니다. 차이점은 생산 라인과 현장에서 나타납니다.

고객의 의견 – 실제 피드백

우리는 고객이 우리를 대변하도록 합니다. 위 이미지는 산업용 장비 제작업체부터 자동차 공급업체, 중장비 제조업체에 이르기까지 생산 라인에서 머쉬룸 헤드 반관형 리벳을 사용한 제조업체의 실제 피드백을 보여줍니다.

그들은 같은 이유로 우리에게 돌아옵니다:

• 부드러운 가장자리– 큰 반경은 절단 및 찢어짐을 방지합니다.
• 부드러운 설정– 반중공 설계로 재료 손상 방지
• 일관된 품질– 모든 배치는 치수 및 성능 요구 사항을 충족합니다.
• 안정적인 배송– 샘플은 5~7일 내에 배송되며 일정에 따라 생산됩니다.

우리가 자주 대답하는 세 가지 질문

Q: "생산 수량을 주문하기 전에 샘플을 얻을 수 있습니까?"

A: 그렇습니다. 우리는 모든 제품에 대한 샘플을 제공합니다. 표준 기존 사양의 경우 샘플이 무료로 제공되며 배송비만 지불하시면 됩니다. 맞춤형 크기 또는 맞춤형 툴링의 경우 샘플 가용성 및 리드 타임은 특정 요구 사항에 따라 다릅니다. 도면이나 사양을 당사 영업팀에 문의하시면 샘플 비용과 배송 일정에 대해 조언해 드립니다.

Q: "머쉬룸 헤드와 트러스 헤드의 차이점은 무엇인가요? 둘 다 넓어 보이나요?"

A: 차이점은 엣지 프로파일입니다. 버섯 머리는 가장자리에 크고 넉넉한 반경을 가지고 있습니다. 매끄럽고 둥글며 날카로운 전환이 없습니다. 트러스 헤드는 모서리가 더 날카롭습니다. 반경이 적고 정의가 더 명확합니다. 머쉬룸 헤드는 리벳이 가죽, 직물 또는 플라스틱과 같은 부드러운 소재와 접촉하는 용도로 특별히 설계되었습니다. 트러스 헤드는 대형 구멍이나 단단한 플라스틱과 같은 응용 분야에서 최대 지지 표면을 위해 설계되었습니다. 가장자리에 손가락을 대면 버섯 머리가 매끄럽고 완성된 느낌이 듭니다. 트러스 헤드가 더욱 뚜렷하게 느껴질 것입니다.

Q: "머쉬룸 헤드 반관형 리벳에서 달성할 수 있는 최대 가장자리 반경은 얼마입니까?"

A: 최대 모서리 반경은 헤드 직경과 생크 크기에 따라 다릅니다. 9.5mm 버섯 머리가 있는 일반적인 4mm 생크의 경우 반경 0.8~1.2mm를 달성할 수 있습니다. 이는 대부분의 부드러운 재료에 대한 절단이나 마모를 방지할 수 있을 만큼 부드럽습니다. 더 큰 반경이 필요한 맞춤형 애플리케이션의 경우 헤딩 다이 형상을 수정할 수 있습니다. 제한 요소는 헤드 직경입니다. 반경은 돔 모양을 손상시키지 않으면서 헤드 높이를 초과할 수 없습니다. 재료 유형과 적용 세부 정보를 보내주시면 귀하의 필요에 맞는 최적의 반경을 추천해 드립니다.
