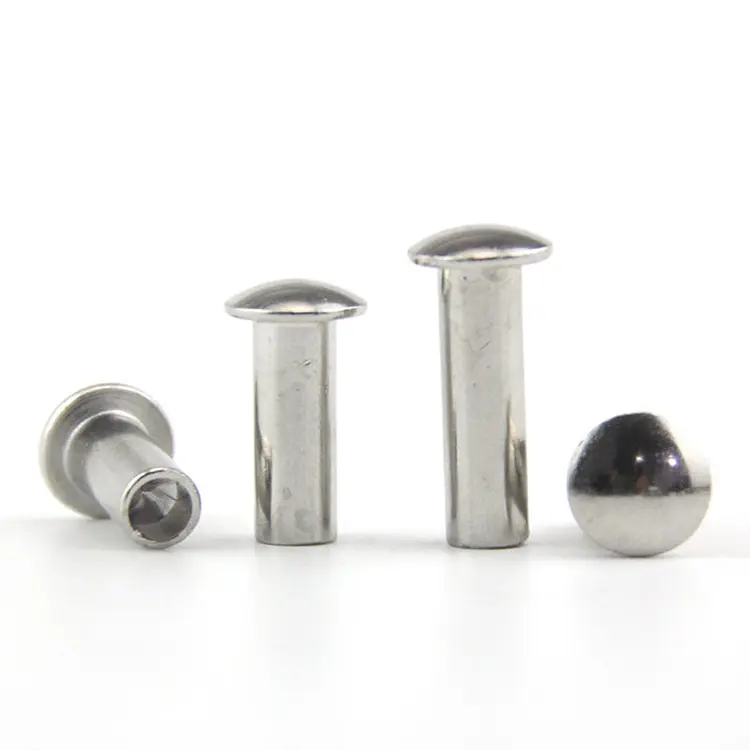

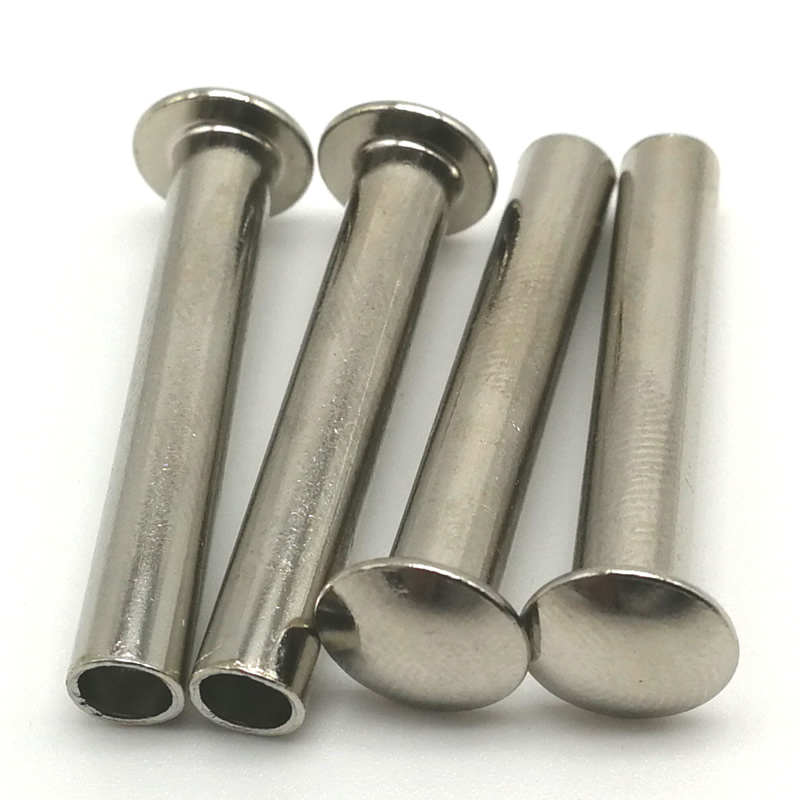

트러스 헤드 세미 관형 리벳

플라스틱, 가죽, 얇은 판금 또는 복합재와 같은 부드러운 재료를 고정할 때 표준 둥근 머리 리벳이 종종 실패합니다. 좁은 베어링 표면은 힘을 집중시키고 시간이 지남에 따라 헤드가 당겨집니다. 그만큼트러스 헤드 반관형 리벳훨씬 더 넓은 영역에 조임력을 분산시키는 매우 넓은 로우 프로파일 돔으로 이 문제를 해결합니다.

반중공 캐비티는 솔리드 리벳에 비해 세팅력을 최대 70%까지 줄여줍니다. 무거운 압력을 가하거나 부서지기 쉬운 재료가 깨질 위험 없이 리벳의 고정력을 얻을 수 있습니다.

트러스 헤드 대 다른 헤드 – 추가 너비가 중요한 이유

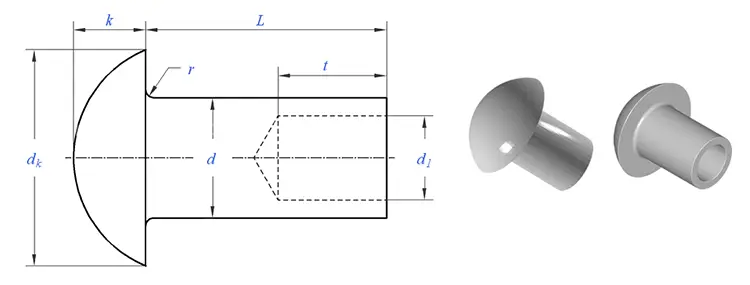

트러스 헤드는 가장 넓은 표준 헤드 스타일입니다. 직경은 생크 직경의 2.2~2.8배입니다. 다른 일반 헤드와 비교해 보세요.

넓고 낮은 돔은 리벳이 내장된 와셔처럼 작동한다는 것을 의미합니다. 하중을 분산시키고, 당김을 방지하며, 걸림 현상을 방지할 수 있을 만큼 수평을 유지합니다.

트러스 헤드 반관형 대 트러스 헤드 솔리드 – 반중공형의 장점

두 헤드 스타일 모두 동일한 와이드 프로필을 공유합니다. 차이점은 생크에 있습니다.

반관형 디자인은 꼬리 부분에서만 부풀어오르므로 주변 재료가 손상되어서는 안 되는 피벗 지점과 조립품에 이상적입니다. 대부분의 가구, 전자 제품 및 가전 제품 응용 분야에서 반관형 버전은 생산 효율성을 유지하면서 충분한 강도를 제공합니다.

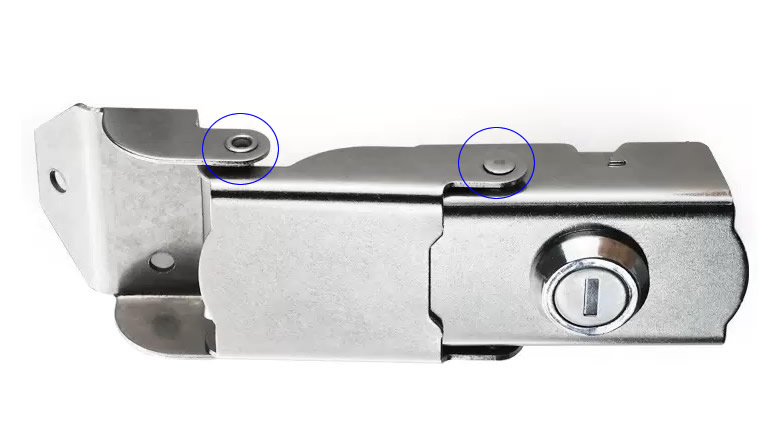

실제 적용 사례 – 스테인레스 스틸 잠금 장치

산업용 자물쇠 제조업체는 아연 다이캐스트 본체에 균열이 생기지 않고 내부 잠금 플레이트를 고정할 수 있는 리벳이 필요했습니다. 원래의 둥근 머리 리벳은 반복적인 래치 힘으로 당겨졌습니다.

Nuote Metals는 304개의 스테인리스 트러스 헤드 반관형 리벳(생크 4mm, 배럴 길이 6mm)을 공급했습니다. 매우 넓은 9mm 헤드는 큰 여유 구멍을 연결하고 300N의 반복적인 래치 힘에서 풀스루를 방지했습니다. 50,000회 사이클 테스트 후에도 느슨해지지 않았습니다. 고객은 보조 와셔를 제거한 트러스 헤드 설계를 인정했습니다.

재료 및 마감재 – 우리가 제공하는 것

원자재부터 완제품 리벳까지 - 제작 방법

트러스 헤드 반관형 리벳은 냉간압조를 통해 제조됩니다. 넓은 트러스 헤드는 주름 없이 균일한 금속 흐름을 보장하기 위해 다단계 성형이 필요합니다.

1. 자재 조달– 승인된 공장의 인증된 와이어. 각 코일에는 밀 테스트 인증서와 열 번호가 함께 제공됩니다.

2. 입고 자재 검사– 직경, 경도 및 재료 구성이 확인되었습니다. 분광계가 등급을 확인합니다. 사양을 벗어난 재료는 거부됩니다.

3. 툴링 설정– 트러스 헤드 프로파일과 반관형 캐비티에 대해 카바이드 헤딩 다이를 검사하고 설정했습니다.

4. 초도품 검사– 광학 비교기로 측정한 리벳 10개. 헤드 직경, 헤드 높이, 생크 직경, 배럴 길이, 캐비티 깊이가 검증되었습니다.

5. 대량생산– 공정 중 검사: 500개마다 리벳 5개. 드리프트가 발생하면 언론이 중단됩니다.

6. 공정 중 검사– 2,000개마다 리벳 3개를 샘플 재료에 세팅합니다. 클린치의 대칭성 및 견고성 검사.

7. 도금 또는 코팅– 명시된 대로 적용됩니다.

8. 최종출고검사– 100% 광학 선별. AQL 샘플을 수동으로 확인했습니다. 치수 보고서, 재료 인증서 및 적합성 인증서가 발행되었습니다.

우리의 인증 – 품질 증명

Nuote Metals는 트러스 헤드 반관형 리벳의 모든 배치에 대해 완전한 추적성과 품질 문서를 ​​유지합니다.

• ISO 9001:2015 – 인증된 품질 관리 시스템
• RoHS 준수 – SGS 제3자 테스트를 통해 검증됨
• REACH 준수 – 현재 SVHC 선언
• SGS 테스트 보고서 – 특정 배치에 대해 요청 시 이용 가능
• 재료 인증서 – 원래 코일까지 추적 가능한 밀 테스트 인증서

모든 인증 및 테스트 보고서는 다운로드하거나 요청 시 제공됩니다. 우리는 완전한 투명성을 믿습니다. 우리가 주장하는 바는 증명할 수 있습니다.

전 세계 고객과 협력

우리는 북미, 유럽 및 아시아 전역의 제조업체에 트러스 헤드 반관형 리벳을 공급합니다. 우리 고객은 다음을 구축합니다.

• 잠금 장치 및 하드웨어 – 자물쇠, 걸쇠, 경첩
• 울타리 및 옥외 구조물 – 알루미늄 울타리, 정원 패널
• 전자 인클로저 – 얇은 금속 및 플라스틱 하우징
• 자동차 인테리어 – 트림 패널, 소프트 어셈블리
• 수하물 및 케이스 – 손잡이 부착물, 모서리 브래킷
• 가전제품 – 패널 어셈블리, 힌지 포인트

우리는 신속한 프로토타이핑부터 대량 생산에 이르기까지 소규모 조립 공장 및 대규모 OEM과 협력 관계를 맺고 있습니다.

우리가 자주 대답하는 세 가지 질문

Q: "생산 수량을 주문하기 전에 샘플을 얻을 수 있습니까?"

A: 그렇습니다. 우리는 모든 제품에 대한 샘플을 제공합니다. 표준 기존 사양의 경우 샘플이 무료로 제공되며 배송비만 지불하시면 됩니다. 맞춤형 크기 또는 맞춤형 툴링의 경우 샘플 가용성 및 리드 타임은 특정 요구 사항에 따라 다릅니다. 도면이나 사양을 당사 영업팀에 문의하시면 샘플 비용과 배송 일정에 대해 조언해 드립니다.

Q: "트러스 헤드 반관형 리벳에 사용할 수 있는 재료는 무엇입니까?"

A: 당사는 저탄소강(아연 도금, 대량 생산에 비용 효율적), 스테인리스강(304/316)(실외 및 해상용 영구 부식 방지), 알루미늄(경량, 비자성, 펜싱 및 전자 제품에 적합), 황동(C2680)(장식, 전도성, 가시적 하드웨어용 비자성)의 4가지 재료 계열을 제공합니다. 네 가지 모두 동일한 넓은 트러스 헤드 프로파일을 사용할 수 있습니다.

Q: "트러스 헤드 반관형 리벳이 부드러운 재료를 통과하는 것을 어떻게 방지합니까?"

A: 트러스 헤드는 당김을 방지하도록 특별히 설계되었습니다. 넓은 베어링 표면(생크 직경 2.2~2.8배)은 다른 표준 헤드 스타일보다 넓은 영역에 조임력을 분산시킵니다. 최상의 결과를 얻으려면 헤드 직경이 재료 두께와 일치하는지 확인하십시오. 귀하의 용도에 따라 최적의 크기를 추천해 드릴 수 있습니다. 위의 자물쇠 사례 연구에서 트러스 헤드는 둥근 헤드가 실패한 풀스루를 제거했습니다.
