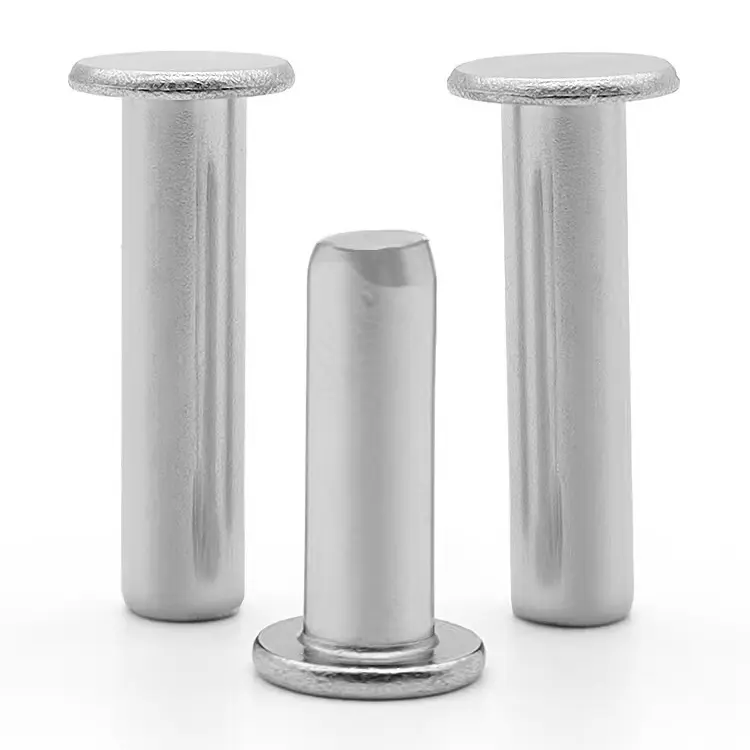

플랫 헤드 솔리드 리벳

플랫 헤드 솔리드 리벳은 모든 설계자가 직면하는 문제, 즉 제한된 공간에서 최대의 고정력을 얻는 방법을 해결합니다. 플랫 헤드는 다른 접시형 솔리드 리벳보다 낮게 위치합니다. 일반적으로 헤드 높이에서 생크 직경의 15~25%입니다. 5mm 리벳의 경우 표면 위 돌출부는 0.8~1.2mm에 불과합니다.

이는 강도가 감소된 반관형 리벳이 아닙니다. 이는 전체 생크 직경, 전체 전단 및 인장 강도를 갖춘 솔리드 리벳으로, 헤드가 조립품 속으로 사라집니다. 동일한 패스너에 강도와 여유 공간이 필요할 때 이것이 답입니다.

플랫 헤드의 차이점 – 꼭 맞는 강도

납작한 머리는 단순한 모양이 아닙니다. 이는 특정 설계 제약 조건에 대한 솔루션입니다.

• 가장 낮은 프로파일 – 헤드 높이에서 생크 직경의 15-25%; 원형, 타원형 또는 트러스 헤드보다 낮음
• 특별한 구멍 준비 없음 – 직선 구멍만 가능; 카운터싱킹이 필요하지 않음
• 완전한 강도 - 견고한 구조로 100% 전단 강도와 인장 강도를 제공합니다.
• 슬라이딩 간격 – 슬라이딩 메커니즘, 쌓을 수 있는 어셈블리 및 단단한 인클로저를 청소할 수 있을 만큼 충분히 낮음

솔리드는 가장 강한 리벳 구조입니다. 바깥쪽으로 굴러가는 얇은 벽에 의존하는 반관형 리벳과 달리 솔리드 리벳은 전체 생크 직경을 사용하여 클린치를 형성합니다.

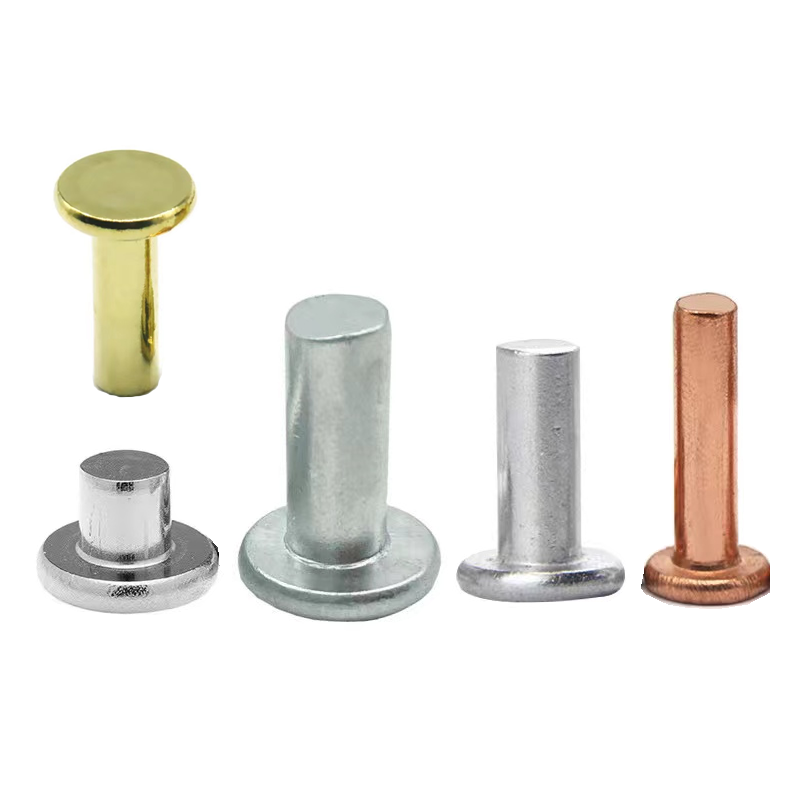

5가지 재료 – 귀하의 조립에 적합한 재료 선택

하나의 응용 프로그램 – 카메라 삼각대 다리 힌지

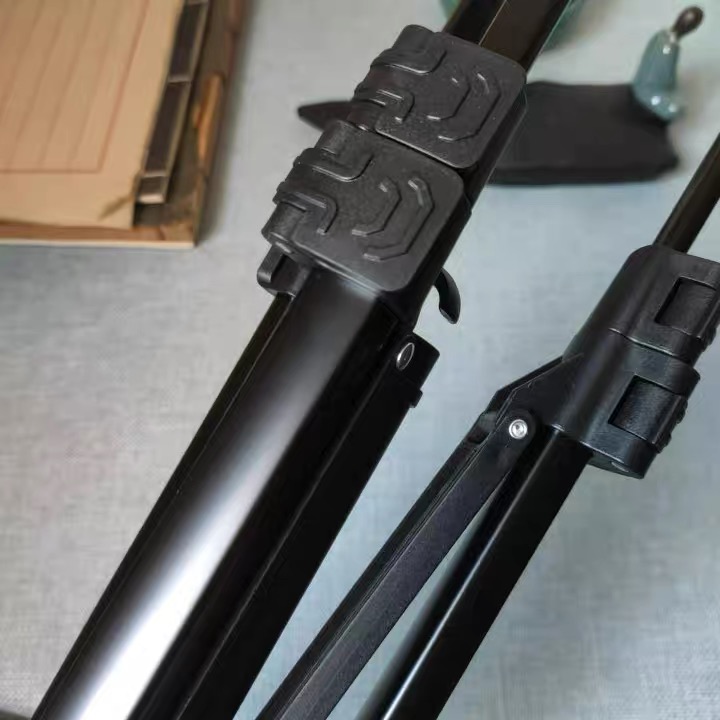

전문 카메라 삼각대 제조업체는 다리 힌지 조립용 리벳이 필요했습니다. 다리 부분은 텔레스코픽 및 접혀 있습니다. 돌출된 리벳 헤드는 확장 및 수축 중에 내부 다리 튜브에 긁힐 수 있습니다. 원래의 반관형 리벳은 낮은 간격을 제공했지만 반복 사용 시 조임력을 유지하는 강도가 부족했습니다. 고객은 거의 같은 높이에 가까운 완전한 견고한 강도를 원했습니다.

Nuote Metals는 304 스테인리스 스틸 플랫 헤드 솔리드 리벳(4.0mm 생크, 8.0mm 플랫 헤드, 전체 길이 12.0mm, 부동태화 마감)을 제공했습니다. 납작한 헤드는 표면 위 0.8mm에 불과합니다. 이는 다리 내부 튜브를 완전히 지울 수 있을 만큼 충분히 낮습니다. 견고한 구조는 수천 번의 연장 주기에도 풀리지 않는 영구적인 조임력을 제공했습니다. 304 스테인리스는 땀과 실외 조건에 대한 내식성을 제공했습니다.

고객은 500개의 삼각대에 걸쳐 리벳을 테스트했습니다. 10,000번의 연장-수축 주기와 1년간의 현장 사용 후 풀림 현상, 긁힘 현상, 녹 현상이 전혀 발생하지 않았습니다. 그 이후로 고객은 전체 삼각대 라인에 걸쳐 500,000개 이상의 납작머리 솔리드 리벳을 사용했습니다.

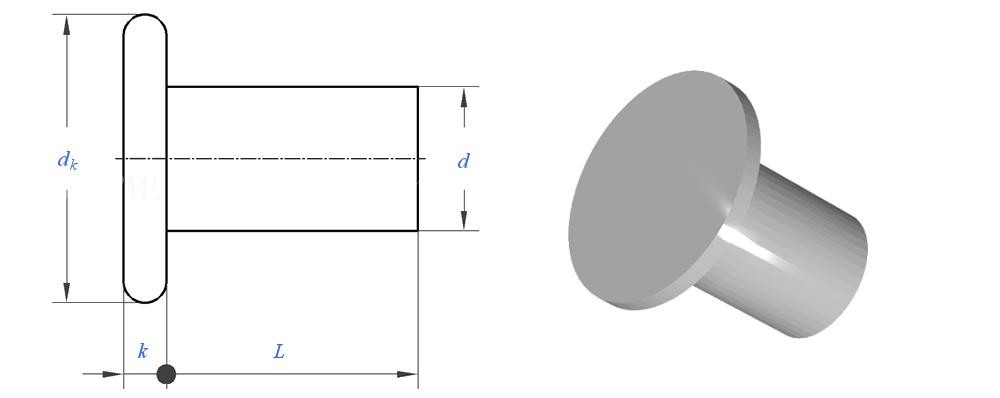

맞춤형 치수 - 귀하의 사양에 맞춰 제작됨

우리는 귀하의 정확한 사양에 맞춰 플랫 헤드 솔리드 리벳을 제조합니다. 0.8mm에서 8.0mm까지의 생크 직경을 사용할 수 있으며 전체 길이는 재료 스택 두께에 맞게 맞춤화됩니다.

우리가 당신에게 필요한 것:

• 생크 직경 – 0.8mm ~ 8.0mm
• 헤드 직경 - 플랫, 설계 요구 사항에 일치
• 전체 길이 – 또는 총 재료 스택 두께
• 재질 – 강철, 스테인레스 스틸, 황동, 구리 또는 알루미늄
• 마감 - 아연, 부동태화, 래커 처리, 양극 처리 또는 일반

재고가 있는 표준 크기 – 기존 사양에 대한 툴링 비용은 없습니다. 맞춤형 헤드 직경과 특수 형상에는 툴링이 필요할 수 있습니다. 견적 단계에서 조언해드리겠습니다.

플랫 헤드 솔리드 리벳을 만드는 방법 – 정밀 냉간 헤딩

납작한 머리는 둥근 머리보다 형성하기가 더 어렵습니다. 금속은 생크에서 헤드로의 급격한 전환에서 주름이 생기기를 원합니다. 당사의 냉간압조 공정은 이를 방지하여 항상 완벽한 평탄도를 보장합니다.

순서대로 프로세스:

• 와이어 드로잉 – 원료는 ±0.02mm의 공차로 정확한 생크 직경으로 드로잉됩니다. 이렇게 하면 모든 리벳이 구멍에 일관되게 맞는지 확인할 수 있습니다.
• 콜드 헤딩 – 다단계 성형 공정을 통해 플랫 헤드가 생성됩니다. 다른 헤드 스타일과의 주요 차이점: 코이닝 단계에서 헤드를 최종 두께로 압축하여 주름을 제거하고 ±0.05mm 이내의 평탄도를 보장합니다. 이는 여유 공간이 낮은 어셈블리에 매우 중요합니다.
• 트리밍 – 머리 가장자리 주변의 플래시가 제거됩니다. 그 결과, 재료와 같은 높이로 깨끗하고 버가 없는 부품이 탄생합니다.
• 텀블링 – 미세 버가 제거되어 도금 또는 코팅을 위한 표면을 준비합니다.
• 도금 또는 코팅 - 지정된 대로 적용됩니다(아연, 부동태화, 래커, 양극 산화 처리 또는 일반).

우리의 플랫 헤드가 플랫 상태를 유지하는 이유:

• 코이닝 단계는 선택 사항이 아닙니다. 프로세스에 내장되어 있습니다.
• 접착 및 표면 자국을 방지하기 위해 다이를 연마합니다.
• 모든 배치는 직경뿐만 아니라 헤드 평탄도도 검사됩니다.

품질 관리 – 우리가 확인하는 사항과 이유:

플랫 헤드 솔리드 리벳이 사용되는 곳

플랫 헤드 솔리드 리벳은 로우 프로파일, 고강도 어셈블리에 선호되는 선택입니다.

• 카메라 삼각대 – 다리 경첩, 확장 장치, 접이식 조인트
• 야외 가구 – 접이식 프레임, 쌓을 수 있는 의자 및 테이블
• 자동차 - 인테리어 트림, 틈새 제약이 있는 패널 어셈블리
• 의료 장비 – 위생이 중요한 표면, 장갑 걸림 방지
• 산업용 장비 – 제어반, 기계 가드, 슬라이딩 부품
• 전자 인클로저 – 빈틈없는 섀시 어셈블리
• 항공우주 – 내부 패널, 시트 부품
• 수하물 – 핸들 트랙, 슬라이딩 메커니즘

글로벌 고객, 검증된 품질

우리는 카메라 장비 브랜드부터 자동차 공급업체, 의료 기기 제조업체에 이르기까지 북미, 유럽 및 아시아 전역의 제조업체와 협력하고 있습니다. 위 이미지는 우리 시설을 방문하고 맞춤형 프로젝트에 협력하며 플랫 헤드 솔리드 리벳에 대한 경험을 공유하는 소중한 파트너 중 일부를 보여줍니다.

우리는 주장에 의존하지 않습니다. 모든 배송에는 추적 가능한 완전한 문서가 포함됩니다.

• 밀 테스트 인증서 - 화학 성분 및 인장 특성
• 치수 검사 보고서 – 배치에서 실제 측정된 값
• 도금증명서 - 두께검증(해당되는 경우)
• 적합성 인증서 - 서명됨, 일괄 추적 가능

우리는 또한 다음을 유지합니다:

• ISO 9001:2015 – 인증된 품질 관리 시스템
• RoHS 준수 – SGS 테스트를 통해 검증됨
• REACH 준수 – 현재 SVHC 선언

우리가 자주 대답하는 세 가지 질문

Q1: 플랫 헤드 솔리드 리벳과 플랫 헤드 반관형 리벳의 차이점은 무엇입니까?

A: 차이점은 꼬리 디자인입니다. 플랫 헤드 솔리드 리벳은 완전 견고합니다. 설치 중에 전체 생크가 변형되어 최대 전단 강도와 인장 강도를 제공합니다. 플랫 헤드 반관형 리벳은 테일 부분에 빈 공간이 있어 세팅력을 70% 줄이면서 견고한 강도는 80~90% 제공합니다. 둘 다 동일한 로우 프로파일 헤드를 가지고 있습니다. 최대 강도가 ​​요구되는 구조용, 하중 지지용, 영구 조립용으로는 솔리드를 선택하십시오. 설치 속도가 중요하고 부하가 중간 정도인 대량 생산에는 반관형을 선택하십시오. 위의 삼각대 케이스의 경우 고객이 움직이는 어셈블리에서 영구적인 조임력이 필요했기 때문에 솔리드가 올바른 선택이었습니다.

Q2: 플랫헤드 솔리드 리벳에는 어떤 재료를 사용할 수 있나요?

A: 우리는 다섯 가지 재료군으로 플랫 헤드 솔리드 리벳을 제조합니다.

• 저탄소강 – 가장 강력하고 비용 효율적인 아연 또는 니켈 도금
• 스테인레스 스틸(304/316) - 영구 부식 방지, 표준으로 부동태화 처리됨
• 황동(C2680) – 전도성, 비자성, 장식
• 구리 – 가장 높은 전기/열 전도성
• 알루미늄(5052/5056) – 가장 가볍고 비자성

어떻게 선택하나요?플랫 헤드 솔리드 리벳의 전체 길이가 정확합니까?

A: 삽입 후 재료 스택을 지나 돌출된 생크 직경의 1.2~1.5배를 남기는 길이를 선택하십시오. 예를 들어, 2mm 시트(총 4mm) 2개를 5mm 생크로 접합하는 경우 1.2 × 5mm = 6mm 돌출된 생크가 필요합니다. 전체 길이 = 4mm(스택) + 6mm(돌출부) = 10mm. 이 튀어나온 물질은 세팅 중에 두 번째 헤드를 형성합니다. 재료 스택 두께를 보내주시면 정확한 길이를 추천해 드립니다.

모든 플랫 헤드 솔리드 리벳에 대해 우리가 보장하는 것

우리는 리벳만 판매하는 것이 아닙니다. 우리는 다음을 보장합니다:

• 힘– 전단 강도가 귀하의 사양을 충족하거나 초과합니다.
• 맞다– 사양의 ±0.05mm 이내 생크 직경
• 윤곽– 낮은 간격 어셈블리의 경우 ±0.05mm 이내의 헤드 높이
• 재료– 모든 코일의 분광계로 구성 확인
• 클린치– 배송 전에 재료에 대한 테스트를 거쳤습니다.
• 배달– 표준 사이즈의 경우 5~7일, 맞춤 제작의 경우 10~12일

배송된 리벳이 이러한 표준을 충족하지 못하는 경우 교체, 재작업 또는 공정 조정을 통해 즉시 문제를 해결하기 위해 귀하와 협력할 것입니다.
