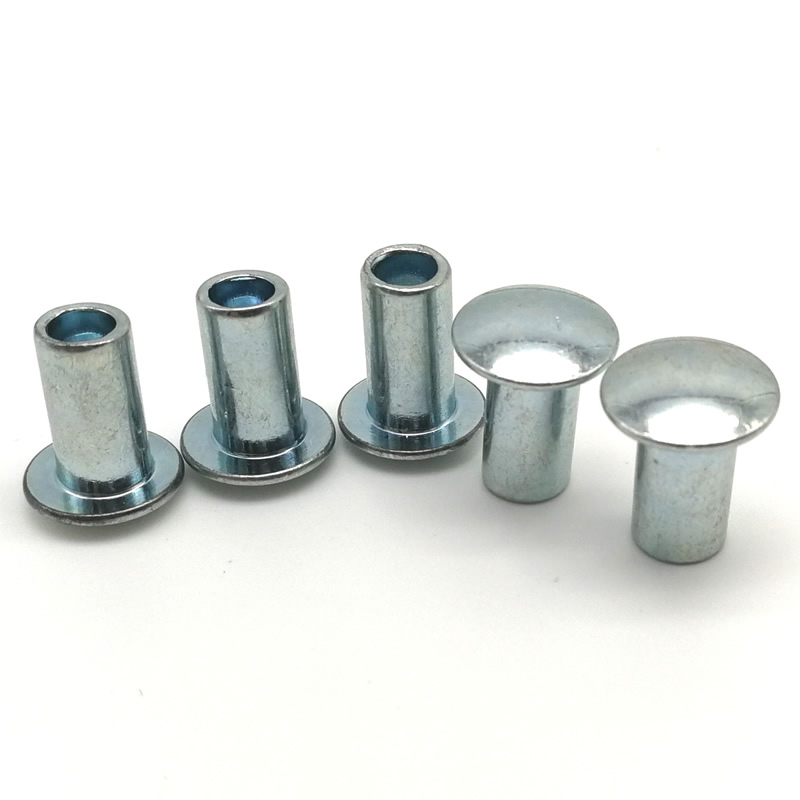

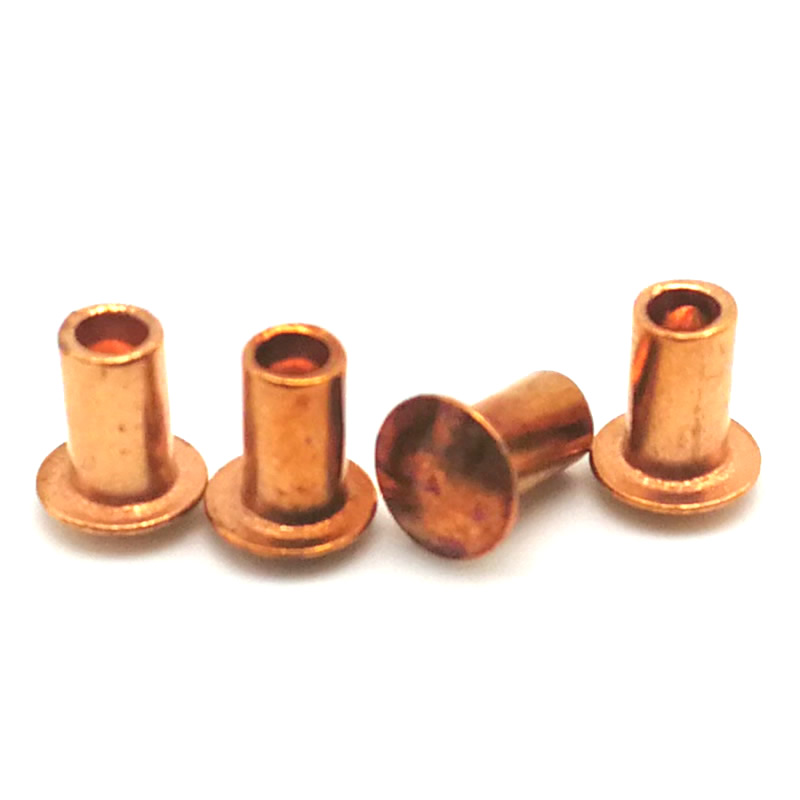

트러스 헤드 하프 관형 리벳

광범위하고 로우 프로파일 고정 솔루션을 위해 중국의 Nuote Metals는 맞춤형 트러스 헤드 반관형 리벳을 제공합니다. 넓은 헤드는 압력을 고르게 분산시켜 플라스틱, 가죽 또는 얇은 판금과 같은 부드러운 재료가 당겨지는 것을 방지합니다. 자동차 인테리어, 수하물, 전기 인클로저에 이상적입니다. 반관형 디자인은 최소한의 힘으로 빠르게 고정되므로 조립 시간이 절약됩니다. 다양한 재료로 이용 가능합니다. 표면 손상과 약한 홀드를 해결합니다. 안정적이고 지속적인 결과를 제공하는 정밀 리벳을 생산하는 당사 공장을 믿으십시오.

문의 보내기

제품 설명

적용 분야에 대형 구멍, 부드러운 재료 또는 얇은 기판이 포함된 경우 표준 리벳 헤드는 풀스루를 방지할 만큼 충분한 표면적을 제공하지 못할 수 있습니다. 그만큼트러스 헤드 반관형 리벳일반적으로 생크 직경의 2.2~2.8배인 매우 넓은 로우 프로파일 돔이 특징으로 더 넓은 영역에 조임력을 분산시킵니다. 설정력을 최대 70%까지 줄이는 반중공 캐비티와 결합된 이 리벳은 플라스틱, 복합재 및 박형 금속에 선호되는 선택입니다.

누테메탈스고속 냉간압조를 사용하여 저탄소강, 스테인리스강(304/316), 알루미늄 및 황동으로 트러스 헤드 하프 관형 리벳을 제조합니다. 이 가이드에서는 두 가지 실제 사례 연구, 완전한 기술 사양 및 투명한 품질 정책을 제시합니다.

리벳의 실제 적용 사례

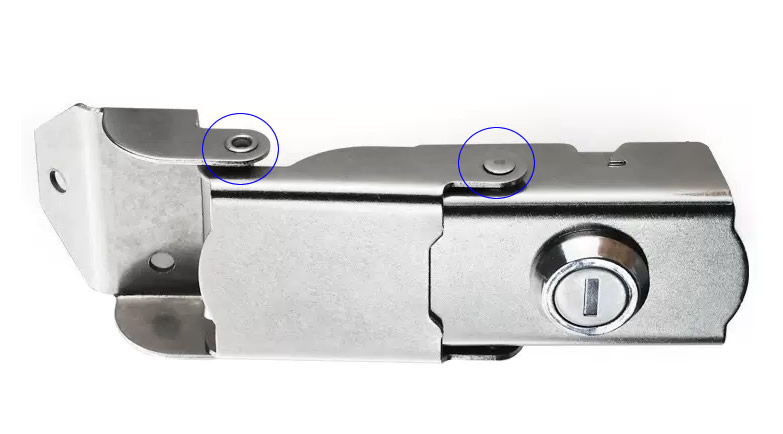

사례 1 – 스테인레스 스틸 잠금 장치 어셈블리

산업용 자물쇠 제조업체는 아연 다이캐스트 본체에 균열이 생기지 않고 내부 잠금 플레이트를 고정할 수 있는 리벳이 필요했습니다. 우리는 304개의 스테인레스 트러스 헤드 하프 관형 리벳(직경 4mm, 배럴 길이 6mm)을 공급했습니다. 매우 넓은 9mm 헤드는 큰 여유 구멍을 연결하고 300N의 반복적인 래치 힘 하에서 리벳이 당겨지는 것을 방지했습니다. 50,000회 사이클 테스트 후에도 느슨해지지 않았습니다. 고객은 보조 와셔를 제거한 트러스 헤드 설계를 인정했습니다.

사례 2 – 알루미늄 정원 울타리 패널 연결

주거용 펜싱 회사에서는 알루미늄 피켓을 수평 레일에 연결하기 위해 가볍고 부식 방지 패스너가 필요했습니다. 명확한 양극산화 처리된 알루미늄 트러스 헤드 반관형 리벳(직경 5mm, 배럴 길이 10mm)을 권장합니다. 11mm의 넓은 헤드는 얇은 알루미늄 튜브와 같은 높이로 배치되어 움푹 들어간 부분이 생기는 것을 방지합니다. 반중공 캐비티를 사용하면 수동 압착기로 손으로 세팅할 수 있습니다. 2년간의 옥외 노출 후에도 리벳은 갈바닉 부식이나 풀림 현상을 보이지 않았습니다.

다양한 헤드 유형의 리벳 Nuote Metals 제작

누테메탈스는 플랫 헤드 리벳, 둥근 헤드 리벳, 접시 머리 리벳, 트러스 헤드 리벳, 버섯 헤드 리벳 등과 같은 다양한 유형의 헤드로 리벳을 만듭니다.

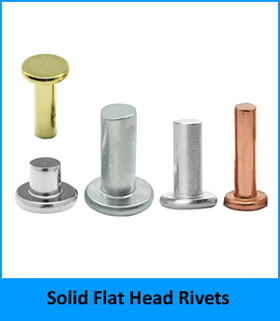

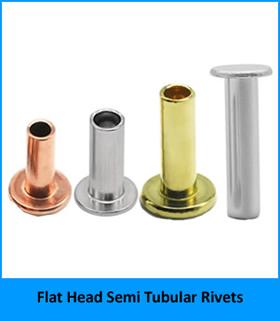

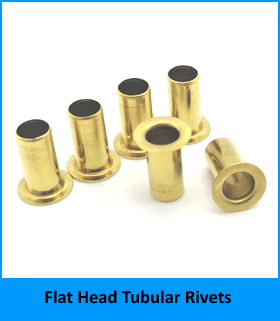

1. 플랫 헤드 솔리드 리벳, 플랫 헤드 반관형 리벳, 플랫 헤드 관형 리벳을 포함한 플랫 헤드 리벳.

플랫 헤드 리벳에 대해 더 알고 싶으십니까? 그냥 클릭하세요

2. 둥근머리 솔리드 리벳과 둥근머리 반관형 리벳을 포함한 둥근머리 리벳.

딸깍 하는 소리 둥근 머리 리벳에 대해 자세히 알아보세요.

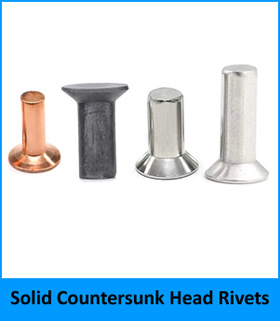

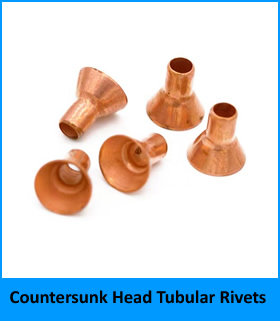

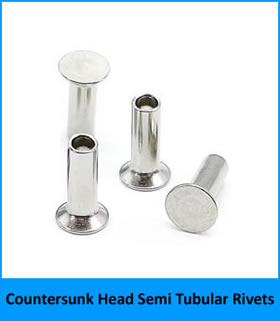

3. 접시 머리 솔리드 리벳, 접시 머리 반관형 리벳, 접시 머리 관형 리벳을 포함한 접시 머리 리벳.

접시 머리 리벳에 대한 자세한 정보를 얻으려면 클릭하십시오.

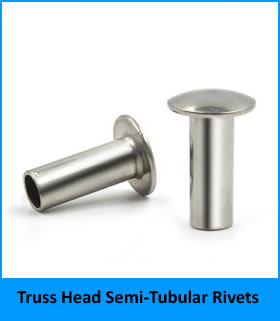

4. 트러스 헤드 솔리드 리벳 및 트러스 헤드 반관형 리벳을 포함한 트러스 헤드 리벳.

트러스 헤드 리벳에 대한 추가 정보가 필요하십니까? 그냥 클릭하세요

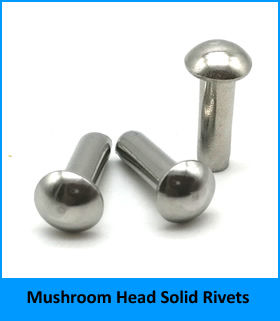

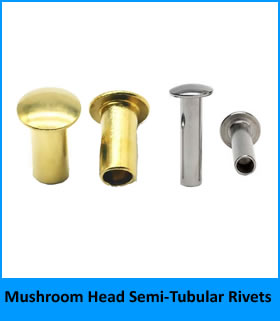

5. 버섯머리 솔리드 리벳과 버섯머리 반관형 리벳을 포함한 버섯머리 리벳.

딸깍 하는 소리 머쉬룸 헤드 리벳에 대해 더 자세히 알아보세요.

리벳이 어떻게 생산되는지 알고 싶으십니까? 이 영상을 확인해 보세요.

기술적인 매개변수

우리는 다양한 재료로 이러한 리벳을 생산합니다. 모든 치수는 광학 분류를 통해 확인됩니다.

재료 옵션 및 속성

재료	등급	헤드 직경 / 생크 비율	부식 저항	전형적인 마무리
저탄소강	1008, Q195	2.2 – 2.8 : 1	보통(48~120시간 염수 분무)	아연 도금(투명/청색/황색), 흑색 산화물
스테인레스 스틸	304, 316	2.2 – 2.8 : 1	좋음 ~ 우수함(200~1,000시간 이상)	부동태화, 비드블라스팅
알류미늄	5056, 6061	2.2 – 2.8 : 1	양호(100시간 이상 양극 산화 처리)	투명 또는 색상 알루마이트 처리
놋쇠	C26000	2.2 – 2.8 : 1	양호(실내/해상)	래커 처리, 앤틱, 니켈 도금

표준 치수 범위(강철, 스테인리스, 알루미늄, 황동)

생크 직경(mm)	헤드 직경(mm)	헤드 높이(mm)	배럴 길이(mm)	캐비티 깊이	그립 범위(mm)
3.0	7.0 – 8.0	1.2 – 1.5	4 – 12	길이의 45~55%	1.5 – 4.0
4.0	9.0 – 10.0	1.5 – 1.8	5 – 16	길이의 45~55%	2.0 – 5.5
5.0	11.0 – 12.5	1.8 – 2.2	6 – 20	길이의 45~55%	2.5 – 7.0
6.0	13.0 – 15.0	2.2 – 2.6	8 – 25	길이의 45~55%	3.0 – 9.0
8.0	17.0 – 20.0	2.8 – 3.4	10 – 32	길이의 45~55%	4.0 – 12.0

공차: 생크 직경 ±0.05mm, 헤드 직경 ±0.20mm, 헤드 높이 ±0.10mm, 길이 ±0.15mm.

기계적 성질(5mm 강철, 2mm 알루미늄 시트에 설정)

재산	값
단일 전단 강도	11,000 – 13,000N
인장 풀아웃	5,500 – 6,800N
권장 구멍 크기	생크 직경 + 0.15 – 0.25mm
권장 세팅력	1.5~2.5톤

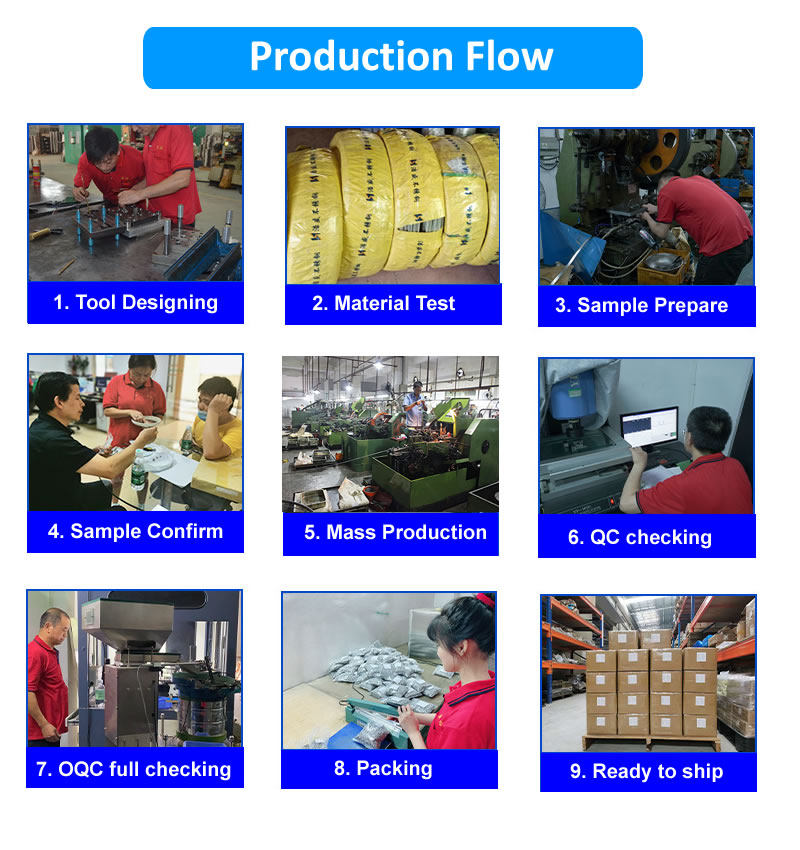

7단계 생산 과정

우리는 모든 배치에 대해 엄격한 작업 흐름을 따릅니다.트러스 헤드 반관형 리벳.

1. 자재 소싱 –우리는 승인된 공장에서 인증된 와이어나 로드를 구매합니다. 각 코일에는 완전한 추적성을 위해 열 번호가 있습니다.

2. 자재검사 -들어오는 재료는 분광계와 인장 시험기로 테스트됩니다. 직경과 표면 상태를 확인합니다.

3. 툴링 사용자 정의 또는 설정 –새로운 치수를 위해 우리는 초경 냉간압조 다이를 설계합니다(리드타임 15~25일). 표준 크기의 경우 당사 기술자가 기존 툴링을 설치하고 정렬합니다.

4. 초도품 검사 -콜드 헤더는 50개의 샘플 리벳을 실행합니다. 헤드 직경, 헤드 높이, 생크 직경, 전체 길이, 와동 깊이를 측정합니다. 승인을 위해 전체 FAI 보고서가 귀하에게 전송됩니다.

5. 대량생산 –승인을 받으면 분당 200~400개를 처리합니다. 공정 중 검사는 중요한 치수에 대해 2,000개 조각마다 발생합니다.

6. 하도급 도금 또는 아노다이징(필요한 경우) –강철, 스테인리스 또는 알루미늄 부품의 경우 인증된 파트너에게 배치를 보냅니다. 코팅 두께는 XRF 또는 와전류로 확인됩니다.

7. 최종 출고검사 -우리는 광학 분류 기계를 사용하여 부품의 헤드 형상, 길이 및 캐비티 깊이를 100% 검사합니다. 전단 테스트를 위해 AQL 샘플(레벨 II, 1.0)을 채취합니다. 모든 배송에는 적합성 인증서가 함께 제공됩니다.

품질 보증 및 인증

당사의 트러스 헤드 반관형 리벳 생산은 다음을 통해 지원됩니다.

인증범위

ISO 9001:2015 품질경영시스템

모든 재료에 대한 RoHS(2011/65/EU) 준수

REACH SVHC 선언

IATF 16949 자동차 프로젝트에 사용 가능

각 배송에는 다음이 포함됩니다.

밀 테스트 인증서(재료 화학 및 경도)

치수 검사 보고서(배치당 10개)

도금 또는 양극 산화 처리 인증서(해당하는 경우)

서명된 적합성 인증서

투명한 정책

샘플 정책 – 모든 표준 크기에 대해 20개 무료 제공(고객이 배송비 지불)
최소 주문 수량 – 강철/황동의 경우 2,000개; 스테인레스의 경우 3,000; 알루미늄의 경우 5,000
리드 타임 – 재고가 있는 경우 영업일 기준 7~10일, 맞춤 측정기준의 경우 15~20일
공구 비용 – 표준 직경 및 헤드 스타일에는 없음
반품 정책 – 결함이 있는 부품은 무료로 교체

누테메탈스는 첫 번째 제품이 도면 허용 오차를 충족하지 못하는 경우 재샘플링 비용을 청구하지 않습니다.

자주 묻는 질문

Q1: 언제 유니버셜 헤드나 둥근 헤드 리벳 대신 트러스 헤드 반관형 리벳을 선택해야 합니까?

A: 가장 낮은 프로파일과 가장 넓은 베어링 표면이 필요할 때 트러스 헤드를 선택하십시오. 트러스 헤드 직경은 생크 직경의 2.2-2.8배이며, 이는 둥근 헤드의 경우 1.6-1.8, 유니버셜 헤드의 경우 2.0-2.2입니다. 머리 높이도 가장 낮습니다(머리 직경의 약 25~30%). 이로 인해 트러스 헤드 반관형 리벳은 부서지기 쉬운 재료(플라스틱, 유리 섬유, 복합재), 대형 구멍 또는 리벳이 다른 층으로 덮이는 응용 분야에 이상적입니다. 예를 들어, 알루미늄 울타리 패널을 사용한 사례 연구에서는 얇은 튜브의 함몰을 방지하기 위해 트러스 헤드를 사용했습니다.

Q2: 트러스 헤드 반관형 리벳을 알루미늄과 강철이 함께 사용된 실외 환경에서 사용할 수 있습니까?

A: 네, 하지만 갈바닉 부식을 관리해야 합니다. 알루미늄 리벳을 강철 구조물과 함께 사용하면(또는 그 반대) 습기로 인해 갈바니 전지가 생성됩니다. 우리는 세 가지 해결 방법을 권장합니다. (1) 머리와 꼬리 아래에 나일론 또는 고무 절연 와셔를 사용합니다. (2) 알루미늄 리벳에 두꺼운 분말 코팅이나 양극 처리된 층을 적용합니다. 또는 (3) 알루미늄과 함께 316 스테인리스 리벳을 사용하고 작은 갈바닉 전위를 수용합니다(건조한 기후에서 허용됨). 야외 울타리 케이스에는 알루미늄 레일과 알루미늄 리벳을 사용했는데 갈바닉 문제는 없었습니다. 알루미늄을 강철에 접합해야 하는 경우 당사 엔지니어링 팀에 문의하여 구체적인 권장 사항을 문의하세요.

Q3: 알루미늄 트러스 헤드 반관형 리벳의 최대 그립 범위는 얼마입니까? 더 긴 통을 만들 수 있나요?

A: 당사의 표준 알루미늄 트러스 헤드 반관형 리벳은 직경 5mm에 배럴 길이가 최대 20mm이며 최대 7mm의 그립을 제공합니다. 더 두꺼운 스택의 경우 최대 30mm(직경 6mm 및 8mm)의 맞춤형 배럴 길이를 제공합니다. 그러나 알루미늄은 강철보다 부드럽기 때문에 매우 긴 배럴은 세팅 중에 변형될 수 있습니다. 알루미늄의 경우 그립을 생크 직경의 2.5배로 제한하는 것이 좋습니다. 더 두꺼운 알루미늄 조립품의 경우 솔리드 리벳을 고려하거나 격리 와셔가 있는 강철 리벳을 사용하십시오. 정확한 스택 두께를 제공하시면 최적의 배럴 길이를 계산해 드립니다.
