제품 설명

조인트에 돌출된 리벳 헤드 없이 완벽하게 매끄러운 표면이 필요한 경우 플랫 헤드 반관형 리벳이 패스너로 선택됩니다. 이러한 구성 요소는 접시형 헤드의 로우 프로파일 미학과 중공형 디자인의 설치 효율성을 결합합니다.

누테메탈스20년 넘게 정밀 패스너를 제조해왔습니다. 당사의 플랫 헤드 하프 관형 리벳은 항공기 내부 패널부터 소비자 가전 인클로저 및 건축 금속 가공에 이르기까지 표면 매끄러움이 중요한 산업에 사용됩니다.

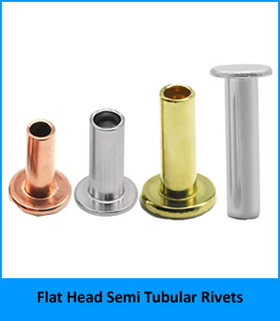

플랫 헤드 하프 관형 리벳이란 무엇입니까?

플랫 헤드 반관형 리벳은 꼬리 끝에 얕은 중공 구멍(일반적으로 생크 길이의 30~50%)이 있고 반대편에는 편평하고 낮은 프로파일 헤드가 있습니다. "반 관형"이라는 용어는 중공 깊이가 전체 생크 길이의 약 절반임을 나타냅니다.

정의하는 특성편평한 머리 반 관형 리벳머리 기하학이다. 표면이 자랑스러운 타원형 또는 둥근 헤드와 달리 플랫 헤드는 적절하게 설치되면 재료 표면과 같은 높이 또는 약간 아래에 위치합니다.

이 디자인은 세 가지 뚜렷한 이점을 제공합니다.

걸림돌이 없는 매끄러운 외부 표면

솔리드 리벳에 비해 낮은 세팅력(일반적으로 솔리드 리벳 힘의 25-30%)

클린칭 중 재료 변형 제어

다양한 헤드 유형의 리벳 Nuote Metals 제작

누테메탈스는 플랫 헤드 리벳, 둥근 헤드 리벳, 접시 머리 리벳, 트러스 헤드 리벳, 버섯 헤드 리벳 등과 같은 다양한 유형의 헤드로 리벳을 만듭니다.

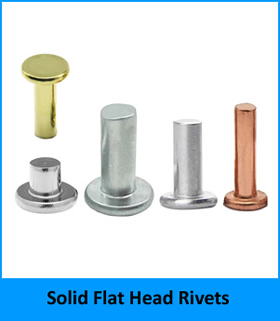

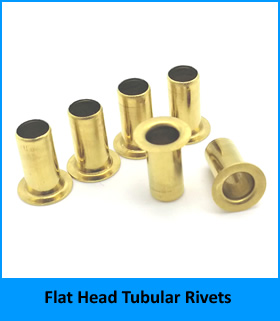

1. 플랫 헤드 솔리드 리벳, 플랫 헤드 반관형 리벳, 플랫 헤드 관형 리벳을 포함한 플랫 헤드 리벳.

플랫 헤드 리벳에 대해 더 알고 싶으십니까? 그냥 클릭하세요

2. 둥근머리 솔리드 리벳과 둥근머리 반관형 리벳을 포함한 둥근머리 리벳.

딸깍 하는 소리 둥근 머리 리벳에 대해 자세히 알아보세요.

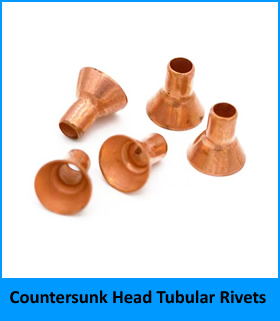

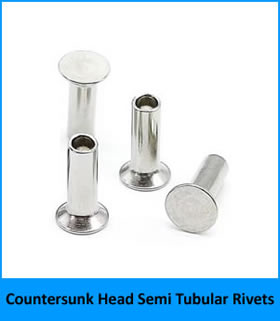

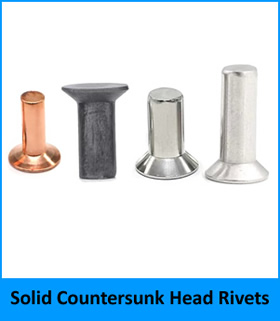

3. 접시 머리 솔리드 리벳, 접시 머리 반관형 리벳, 접시 머리 관형 리벳을 포함한 접시 머리 리벳.

접시 머리 리벳에 대한 자세한 정보를 얻으려면 클릭하십시오.

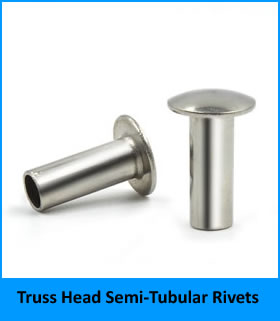

4. 트러스 헤드 솔리드 리벳 및 트러스 헤드 반관형 리벳을 포함한 트러스 헤드 리벳.

트러스 헤드 리벳에 대한 추가 정보가 필요하십니까? 그냥 클릭하세요

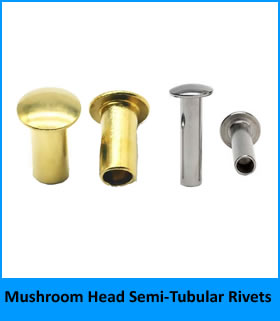

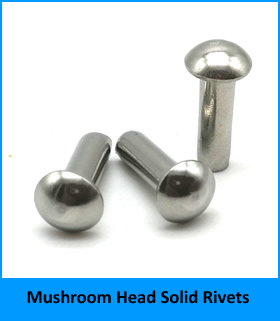

5. 버섯머리 솔리드 리벳과 버섯머리 반관형 리벳을 포함한 버섯머리 리벳.

딸깍 하는 소리 머쉬룸 헤드 리벳에 대해 더 자세히 알아보세요.

다른 패스너 유형보다 플랫 헤드 하프 관형 리벳을 선택하는 이유는 무엇입니까?

기술 사양을 검토하기 전에 Nuote Metals가 대안보다 플랫 헤드 하프 관형 리벳을 권장하는 부분을 고려하십시오.

외관이 중요한 눈에 보이는 제품 표면(소비재, 가구, 자동차 인테리어)

돌출된 헤드가 항력을 생성하는 공기역학적 또는 유체역학적 응용 분야

올려진 머리가 움직임을 방해하는 슬라이딩 또는 롤링 접촉 표면

솔리드 리벳의 높은 세팅력을 견딜 수 없는 얇은 소재

신속하고 일관된 설치가 필요한 대량 생산 환경

다른 리벳 헤드 스타일과의 비교

머리 스타일	표면 프로필	일반적인 응용	설치력
플랫 헤드(접시형)	표면과 같은 높이 또는 약간 아래	항공기 패널, 전자, 건축 금속 세공품	낮음(반관형 설계)
타원형 머리	돌출된 돔, 1.5~2mm 자랑스러움	일반 산업, 기계 가드	낮음(반관형 설계)
둥근 머리	풀 돔, 2~3mm 자랑	무거운 구조, 하중을 지탱하는 조인트	중간(반관형) 또는 높음(고체)
트러스 헤드	넓고 얕은 돔	더 큰 베어링 면적이 필요한 부드러운 재료	낮음(반관형 설계)

누테메탈스플랫 헤드 하프 관형 리벳의 상세 제품 매개변수

누테메탈스의 모든 플랫 헤드 하프 관형 리벳은 적용 요구 사항에 따라 저탄소강 또는 알루미늄으로 제조됩니다. 플랫 헤드는 ISO 7823 카운터싱크 헤드 치수에 맞게 설계되어 표준 카운터싱크 도구와의 호환성을 보장합니다.

재료 사양

매개변수	저탄소강	알루미늄 (5056)
기본 재료	195년/1008년~1010년	5056(Al-Mg 합금)
탄소/마그네슘 함량	≤0.10%C	4.5~5.6% Mg
인장강도	400~500MPa	280~350MPa
경도(제조 시)	HRB 70-85	HRB 45–60
머리 스타일	플랫(접시형)	플랫(접시형)
헤드 각도	90° 또는 100°	90° 또는 100°
표면 마감	아연 도금, 흑색 산화물, 인산염	투명 아노다이징, 컬러 아노다이징

표준 치수

누테메탈스는 다음 표준 크기 범위의 플랫 헤드 하프 관형 리벳을 제조합니다. 요청 시 맞춤 치수를 사용할 수 있습니다.

생크 직경(mm)	헤드 직경(mm)	헤드 높이(mm)	배럴 길이 범위(mm)	중공 깊이(mm)	그립 범위(mm)
2.0	4.0	0.5	3.0 – 8.0	1.5 – 4.0	1.0 – 2.5
2.5	5.0	0.6	4.0 – 10.0	2.0 – 5.0	1.5 – 3.0
3.0	6.0	0.7	5.0 – 12.0	2.5 – 6.0	2.0 – 4.0
4.0	8.0	0.9	6.0 – 16.0	3.0 – 8.0	2.5 – 5.5
5.0	10.0	1.1	8.0 – 20.0	4.0 – 10.0	3.0 – 7.0
6.0	12.0	1.3	10.0 – 25.0	5.0 – 12.5	4.0 – 9.0
8.0	16.0	1.7	12.0 – 32.0	6.0 – 16.0	5.0 – 12.0

공차: 생크 직경 ±0.05mm, 헤드 직경 ±0.1mm, 전체 길이 ±0.15mm. 중공 깊이는 표준 반관형 리벳의 배럴 길이의 약 50%입니다.

기계적 성능 데이터(강철, 직경 3mm)

매개변수	값
단일 전단 강도(강철)	36,000~40,000psi(250~275MPa)
인장 인장력(강철, 2mm 그립)	180~220kg(397~485파운드)
권장 구멍 크기	생크 직경 + 0.010″(0.25mm)
권장 카운터싱크 깊이	헤드 높이 + 0.05mm ~ 0.10mm
세팅력(솔리드 리벳에 상대적)	대략. 솔리드 리벳력 28%

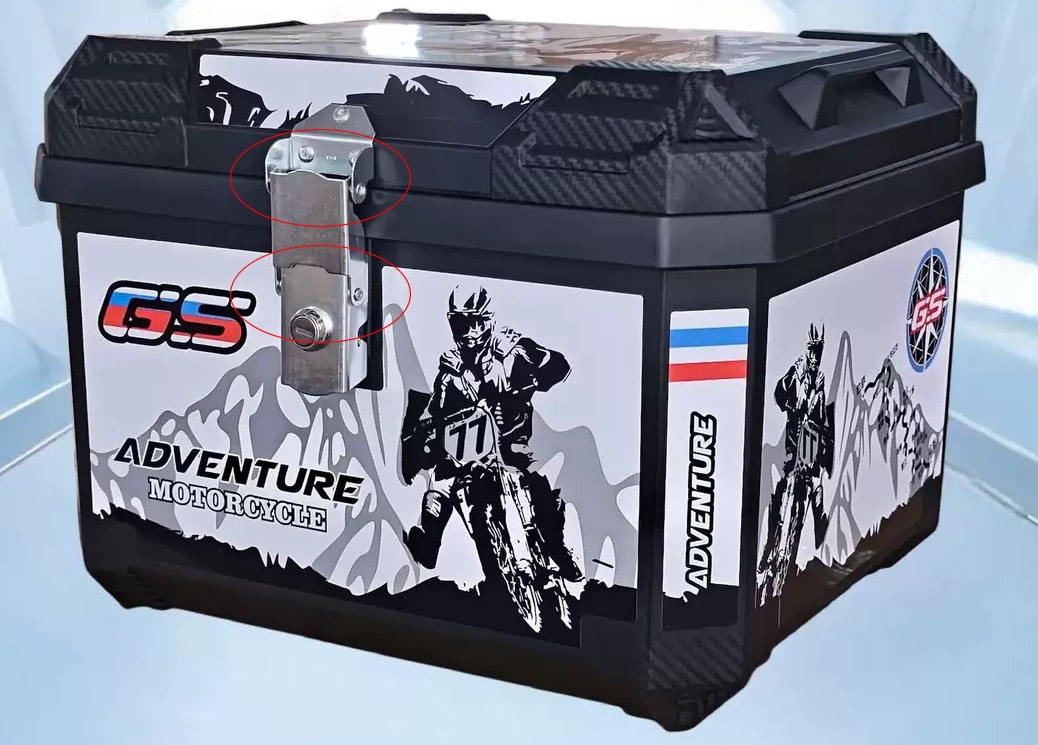

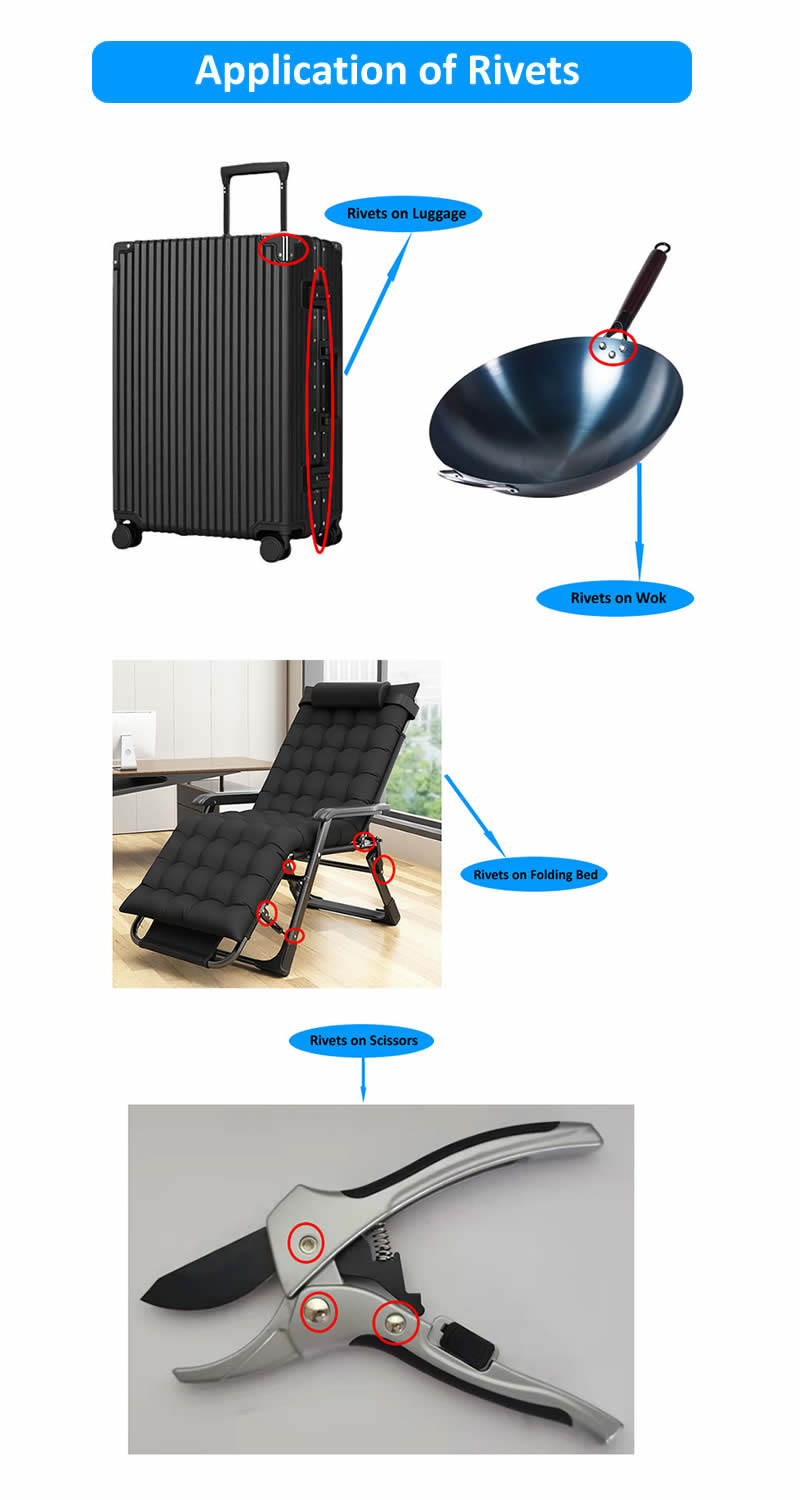

플랫 헤드 하프 관형 리벳의 응용

누테메탈스는 평평한 표면 마감이 필요한 산업에 플랫 헤드 하프 관형 리벳을 공급합니다. 다음은 가장 일반적인 사용 사례입니다.

항공우주 및 항공

내부 캐빈 패널 고정

머리 위 보관함 어셈블리

조리실 장비 장착

시트 트랙 커버 및 트림 패널

플러시 마감 처리로 승객의 옷이 걸리는 것을 방지하고 공기 흐름에 민감한 구역의 저항을 줄입니다.

가전제품

노트북 및 태블릿 섀시 조립

전원 공급 장치 인클로저 고정

스피커 그릴 장착

배터리실 폐쇄

플랫 헤드 리벳을 사용하면 노출된 패스너 없이 얇은 프로파일 장치 설계가 가능합니다.

자동차 인테리어

도어 패널 트림 부착

대시보드 구성요소 조립

안전벨트 앵커 커버 플레이트

헤드라이너 지지대 고정

매끄러운 표면은 실내 미학을 향상시키고 실내 장식품의 손상을 방지합니다.

건축 금속 가공

난간 및 난간 조립

장식적인 금속 패널 잠금장치

엘리베이터 내부 트림

전시부스 공사

플랫 헤드 리벳은 깨끗하고 전문적으로 보이는 조인트를 만듭니다.

가구 제조

금속 의자 및 테이블 프레임(머리가 보이는 아래쪽)

서류 캐비넷 서랍 앞판

잠금 장치 장착 플레이트

장식적인 금속 인레이 잠금장치

품질 보증 – 실제로 EEAT

누테메탈스는 문서화된 제조 프로세스와 검증 가능한 품질 데이터를 통해 경험, 전문성, 권위 및 신뢰를 보여줍니다.

정밀냉간압조 경험

당사의 생산 시설에서는 20년 이상 플랫 헤드 하프 관형 리벳을 제조해 왔습니다. 공정중 치수 모니터링 기능을 갖춘 고속 냉간압조기를 운영하고 있습니다. 각 리벳은 단일 연속 공정으로 형성되어 일관된 헤드 형상과 동심원 깊이를 보장합니다.

접시머리 형상에 대한 전문성

플랫 헤드 리벳은 정확한 헤드 각도 제어가 필요합니다. Nuote Metals는 광학 프로파일 프로젝터를 사용하여 헤드 각도(고객 사양에 따라 90° 또는 100°)와 헤드-생크 동심도를 확인합니다. 헤드 각도에 대한 당사의 공차는 ±1°로 일반 산업 표준을 초과합니다.

규정 준수를 통한 권위

당사의 플랫 헤드 하프 관형 리벳은 다음과 같이 제조됩니다.

ANSI/ASME B18.1.2(소형 솔리드 리벳 – 접시머리 치수 적용)

ISO 14581(접시형 플랫 헤드 리벳)

ISO 9001:2015 품질경영시스템

전자 애플리케이션에 대한 RoHS 준수

문서를 통한 신뢰

누테메탈스는 다음을 포함하여 플랫 헤드 하프 관형 리벳의 모든 선적에 대해 분석 인증서(CoA)를 제공합니다.

원료인증서(밀 시험성적서)

치수 검사 기록(헤드 직경, 생크 직경, 전체 길이, 중공부 깊이)

경도시험 결과(로크웰 스케일)

표면 마무리 검사 기록

카운터성크 헤드 각도 검증

플랫 헤드 하프 관형 리벳 설치 안내서

플랫 헤드 반관형 리벳을 올바르게 설치하려면 카운터싱크 준비에 주의가 필요합니다. Nuote Metals에서 다음 단계를 따르세요.

설치 전 준비

리벳 헤드 각도(90° 또는 100°)에 맞는 드릴 또는 카운터싱크 비트를 사용하여 상단 구멍을 카운터싱크합니다.

리벳 헤드가 재료 표면 아래 0.05~0.10mm 위치하도록 카운터싱크 깊이

관통 구멍을 직경 = 생크 직경 + 0.25mm(0.010″)로 뚫습니다.

원활한 리벳 삽입을 보장하기 위해 구멍의 양쪽 면을 디버링합니다.

설치 방법

방법 1 - 플랫 다이를 사용한 수동 리벳 세터

준비된 구멍에 리벳을 삽입합니다(머리가 접시형 측면으로 들어갑니다).

속이 빈 꼬리에 평평한 세터를 놓습니다.

세터를 망치로 쳐서 꼬리를 바깥쪽으로 굴립니다.

꼬리가 평평하고 고른 클린치를 형성하면 멈추십시오.

방법 2 – 공압 프레스(생산에 권장됨)

평평한 앤빌과 조정 가능한 깊이 조절 장치가 있는 리벳 프레스를 사용하십시오.

빈 꼬리가 완전히 확장될 때까지 제어된 압력을 가합니다.

머리가 표면과 같은 높이 또는 표면 아래에 있는지 확인하십시오.

방법 3 – 궤도 리벳팅(민감한 어셈블리의 경우)

전자 제품 또는 얇은 재료의 경우 오비탈(스핀) 리벳팅이 낮은 반경방향 힘을 적용합니다.

이 방법은 재료 응력을 최소화하고 헤드 손상을 방지합니다.

설치 후 검사

리벳 헤드를 손가락으로 훑어보세요. 걸리거나 튀어나오면 안 됩니다.

클린칭된 꼬리를 확인하십시오. 균일하고 균열이 없어야 합니다.

클린치 강도를 확인하기 위해 샘플 리벳에 대한 당김 테스트를 수행합니다.

플랫 헤드 하프 관형 리벳에 대해 자주 묻는 질문

다음은 당사에 접수된 가장 일반적인 기술 관련 문의 사항입니다.누테메탈스플랫 헤드 하프 관형 리벳에 관한 것입니다.

Q1: 플랫 헤드 하프 튜브형 리벳과 표준 솔리드 플랫 헤드 리벳의 차이점은 무엇입니까? 왜 하프 튜브형 버전을 선택해야 합니까?

A: 근본적인 차이점은 플랫 헤드 하프 관형 리벳의 테일에 있는 빈 구멍입니다. 솔리드 플랫 헤드 리벳은 캐비티가 없으며 테일을 형성하기 위해 높은 압축력(버킹 바 또는 리벳 건 사용)이 필요합니다. 반관형 리벳은 중공 부분의 얇은 벽만 바깥쪽으로 굴려야 하기 때문에 세팅력이 약 70~75% 더 적게 필요합니다. 이러한 낮은 힘은 더 빠른 설치, 작업자 피로 감소, 얇고 섬세한 재료의 변형 위험 감소로 이어집니다. 또한, 반 관형 리벳은 재료 변위를 예측할 수 있기 때문에 대량 생산 시 더욱 일관된 클린치를 생성합니다. Nuote Metals는 어셈블리에 얇은 판금(2mm 미만), 플라스틱 또는 복합재가 포함된 모든 응용 분야에 플랫 헤드 하프 관형 리벳을 권장합니다. 솔리드 리벳은 최대 전단 강도가 유일한 우선순위인 극한 구조 하중에 여전히 선호됩니다.

Q2: 재료 스택 두께가 어셈블리 전체에 걸쳐 다를 때 플랫 헤드 하프 관형 리벳의 올바른 배럴 길이를 어떻게 선택합니까?

A: 이는 계단형 또는 테이퍼형 재료 스택이 있는 어셈블리에서 흔히 발생하는 문제입니다. 플랫 헤드 하프 관형 리벳의 배럴 길이는 재료 스택의 가장 두꺼운 부분을 통해 확장하기에 충분해야 하며 클린치 형성을 위해 추가로 1.0~1.5mm를 추가해야 합니다. 다양한 두께의 경우 Nuote Metals는 두 가지 접근 방식 중 하나를 권장합니다. 먼저 가장 두꺼운 재료 더미를 사용하여 배럴 길이를 결정합니다. 클린치가 약간 더 높게 위치할 수 있지만 리벳은 더 얇은 부분에서도 여전히 작동합니다. 둘째, 상당한 두께 변화(2mm 이상의 차이)가 있는 경우 어셈블리의 서로 다른 영역에 두 개의 서로 다른 리벳 길이를 사용하는 것을 고려하십시오. 당사의 표준 생산 공차는 ±0.15mm의 배럴 길이 변동을 허용하며 이는 일반적인 제조 변동을 수용합니다. 극단적인 경우 Nuote Metals는 생크를 따라 중공 깊이가 달라지는 계단식 배럴 설계를 제공합니다. 맞춤형 엔지니어링을 위해서는 당사 기술 팀에 문의하세요.

Q3: 조립 후 꼬리 부분에 접근할 수 없는 블라인드 응용 분야에 플랫 헤드 하프 관형 리벳을 사용할 수 있습니까?

A: 아니요. 정의에 따르면 플랫 헤드 반관형 리벳은 어셈블리 양쪽에 접근할 수 있어야 합니다. 헤드는 한쪽에서 설치되며 테일은 세팅 도구(해머, 프레스 또는 오비탈 리벳터)를 적용하기 위해 접근 가능해야 합니다. 한쪽에만 접근할 수 있는 블라인드 응용 분야의 경우 Nuote Metals는 블라인드 리벳(팝 리벳이라고도 함) 또는 셀프 피어싱 리벳을 권장합니다. 그러나 블라인드 응용 분야에서 플랫 헤드 요구 사항이 있는 경우 플랫 헤드 블라인드 리벳(접시형 헤드가 있는 풀형)을 고려하십시오. 이들은 제품군은 다르지만 유사한 플러시 마감을 달성합니다. 특정 접근 제한 사항에 대해 Nuote Metals에 문의하시면 적절한 패스너 유형을 추천해 드립니다.

Q4: 헤드 각도(90° 대 100°)가 플랫 헤드 하프 튜브형 리벳의 성능에 어떤 영향을 줍니까?

답변: 헤드 각도에 따라 리벳이 접시형 구멍에 안착되는 방식이 결정됩니다. Nuote Metals는 헤드 각도가 90° 또는 100°인 플랫 헤드 하프 관형 리벳을 제조합니다. 90° 헤드는 인치 시스템 패스너의 전통적인 표준이며 북미 산업 응용 분야에서 일반적으로 사용됩니다. 100° 헤드는 ISO 및 항공우주 표준(예: NAS 리벳)에 의해 지정되며 약간 더 얕은 카운터싱크를 제공하여 구멍 주변의 응력 집중을 줄입니다. 대부분의 일반적인 응용 분야에서는 카운터싱크 도구가 리벳 헤드 각도와 일치하면 두 각도가 동일하게 작동합니다. 중요한 규칙은 각도를 절대로 혼합하지 않는다는 것입니다. 90° 카운터싱크의 100° 리벳은 표면에 잘 자리잡게 됩니다. 100° 카운터싱크의 90° 리벳은 표면 아래에 안착되지만 흔들리거나 제대로 안착되지 않을 수 있습니다. Nuote Metals는 모든 제품 포장 및 인증서에 머리 각도를 명확하게 표시합니다. 의심스러운 경우 샘플을 요청하여 적합성을 확인하십시오.
