철 세미 관형 리벳

강도는 타협할 수 없지만 예산을 준수해야 하는 산업용 고정 응용 분야의 경우 철제 반관형 리벳은 이상적인 균형을 제공합니다. 이러한 구성 요소는 탄소강의 높은 하중 지지력과 중공형 본체 설계의 설치 효율성을 결합합니다.

Nuote Metals는 철 반관형 리벳 제조에 20년이 넘는 야금 전문 지식을 제공합니다. 당사의 제품은 중장비 조립부터 구조용 강철 연결에 이르기까지 진동 및 지속적인 하중 하에서의 신뢰성이 타협할 수 없는 산업에 사용됩니다.

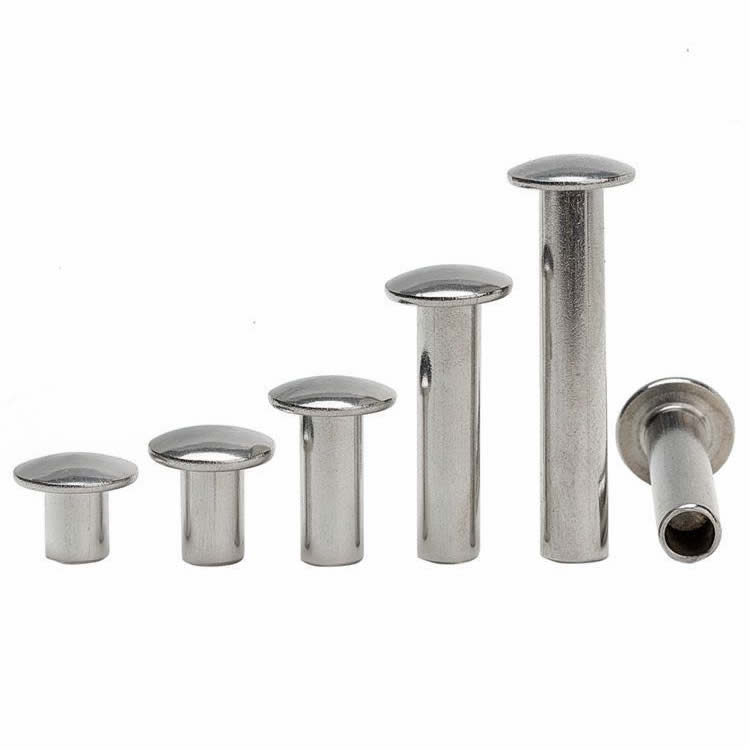

철 세미 관형 리벳이란 무엇입니까?

탄소강 반중공 리벳으로도 알려진 철제 반관형 리벳은 헤드 반대쪽 팁에 얕은 구멍이 있는 부분적으로 속이 빈 자루가 특징입니다. 설치하는 동안 중공 부분은 압력을 받아 바깥쪽으로 굴러가며 견고한 클린치를 형성하는 동시에 솔리드 리벳에 필요한 힘의 약 1/4이 필요합니다.

이러한 설계로 인해 철제 반관형 리벳은 다음 용도에 특히 적합합니다.

• 분해가 필요하지 않은 영구 조인트
• 지속적인 진동을 받는 애플리케이션
• 제어된 움직임이 필요한 피벗 포인트
• 신속한 설치가 필요한 대량 생산 환경

"반관형"이라는 용어는 이러한 패스너를 솔리드 리벳(완전히 솔리드) 및 블라인드 리벳(한쪽에서만 설치 가능)과 구별합니다.

리벳을 만드는 방법을 보려면 비디오를 확인하세요

우리가 만드는 리벳의 다양한 재질

우리는 황동 리벳, 강철 리벳, 스테인레스 스틸 리벳, 알루미늄 리벳 및 구리 리벳과 같은 다양한 리벳 재료를 만듭니다.

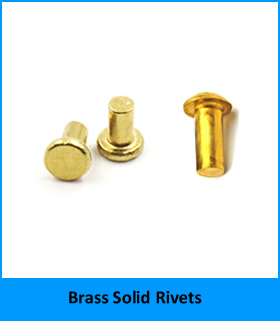

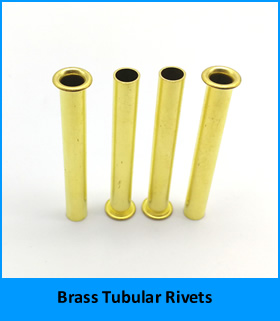

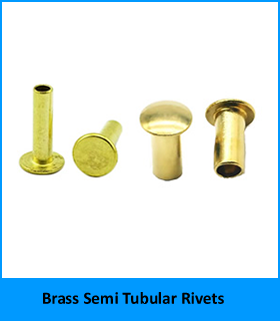

1. 황동 솔리드 리벳, 황동 반관형 리벳, 황동 관형 리벳을 포함한 황동 리벳.

딸깍 하는 소리  황동 리벳에 대해 자세히 알아보세요.

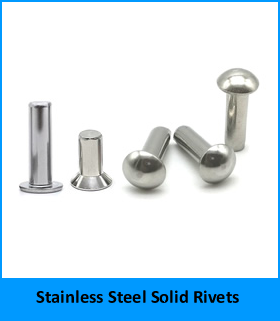

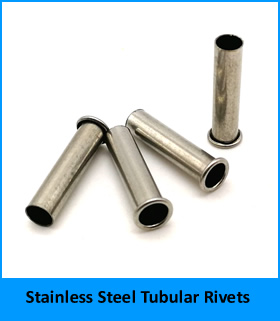

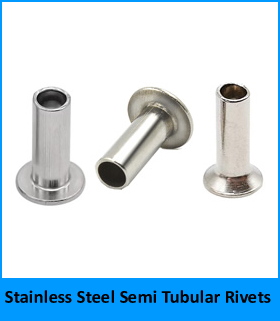

2. 스테인레스 스틸 리벳(스테인리스 솔리드 리벳, 스테인레스 스틸 반관형 리벳, 스테인레스 스틸 관형 리벳 포함).

스테인레스 스틸 리벳에 대해 더 알고 싶으십니까? 그냥 클릭하세요

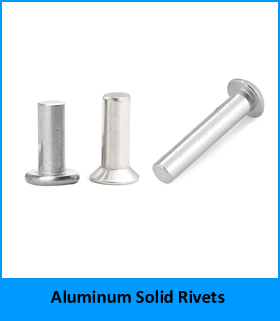

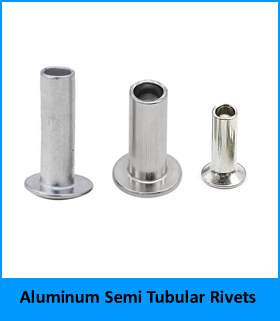

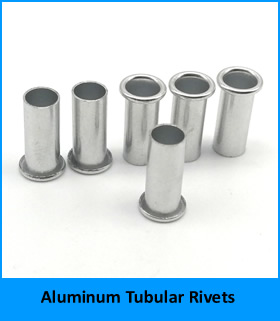

3. 알루미늄 솔리드 리벳, 알루미늄 반관형 리벳, 알루미늄 관형 리벳을 포함한 알루미늄 리벳.

알루미늄 리벳에 대해 더 자세히 알고 싶다면 클릭하세요.

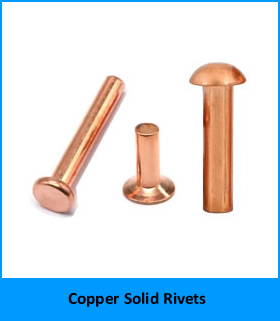

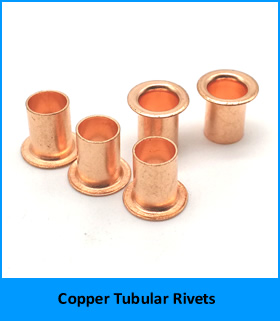

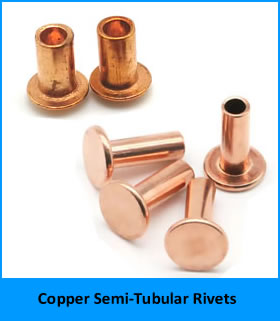

4.  구리 솔리드 리벳, 구리 반관형 리벳, 구리 관형 리벳을 포함한 구리 리벳.

딸깍 하는 소리  구리 리벳에 대한 자세한 정보를 얻으려면.

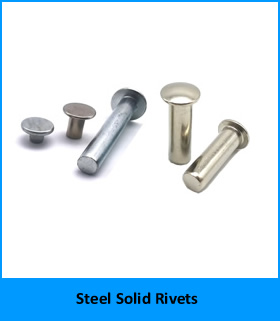

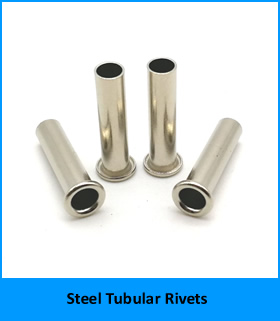

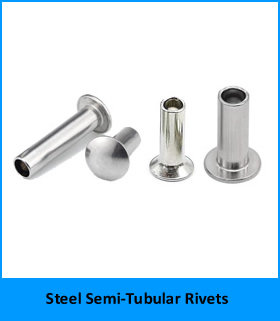

5.  강철 솔리드 리벳, 강철 반관형 리벳, 강철 관형 리벳을 포함한 강철 리벳.

강철 리벳에 대한 자세한 정보를 얻으려면 클릭하십시오.

반관형 리벳에 다른 재료 대신 철을 선택하는 이유는 무엇입니까?

기술 사양을 검토하기 전에 철제 반관형 리벳이 대체 제품보다 뛰어난 부분을 이해하는 것이 중요합니다.

Nuote Metals는 다음 시나리오에 철(탄소강) 리벳을 권장합니다.

• 400-500 MPa의 인장 강도가 요구되는 고하중 구조 응용 분야
• 성능 저하 없이 재료 경제가 중요한 비용에 민감한 대량 생산
• 철 특성이 필요한 자석 조립체
• 철강 부품을 접합하는 중장비 및 산업 장비

재료 비교

Nuote Metals 철 반관형 리벳의 상세 제품 매개변수

Nuote Metals의 모든 철 반관형 리벳은 저탄소강(탄소 0.1% 이하)으로 제조되어 세팅 과정에서 최적의 성형성을 보장합니다. 필요한 경우 내식성을 높이기 위해 표면 처리가 적용됩니다.

재료 사양

헤드 스타일 사용 가능

Nuote Metals는 다양한 조립 요구 사항에 맞게 여러 헤드 구성의 철 반관형 리벳을 제조합니다.

• 타원형 헤드: 대부분의 응용 분야에 적합한 로우 프로파일의 표준 범용 헤드
• 트러스 헤드: 더 부드러운 재료 또는 더 큰 구멍 간격을 위한 더 넓은 베어링 표면
• 플랫 헤드(접시형): 부드러운 외부 표면을 위한 플러시 마감
• 팬 헤드(Pan Head) : 주행 특성이 좋은 중간 높이의 헤드
• 둥근 머리: 조인트의 최대 강도를 위한 전통적인 돔 모양

표준 치수 범위

공차: 생크 직경 ±0.05mm, 배럴 길이 ±0.15mm. 리벳 길이는 리벳 머리 아래쪽부터 측정됩니다.

기계적 성능 데이터

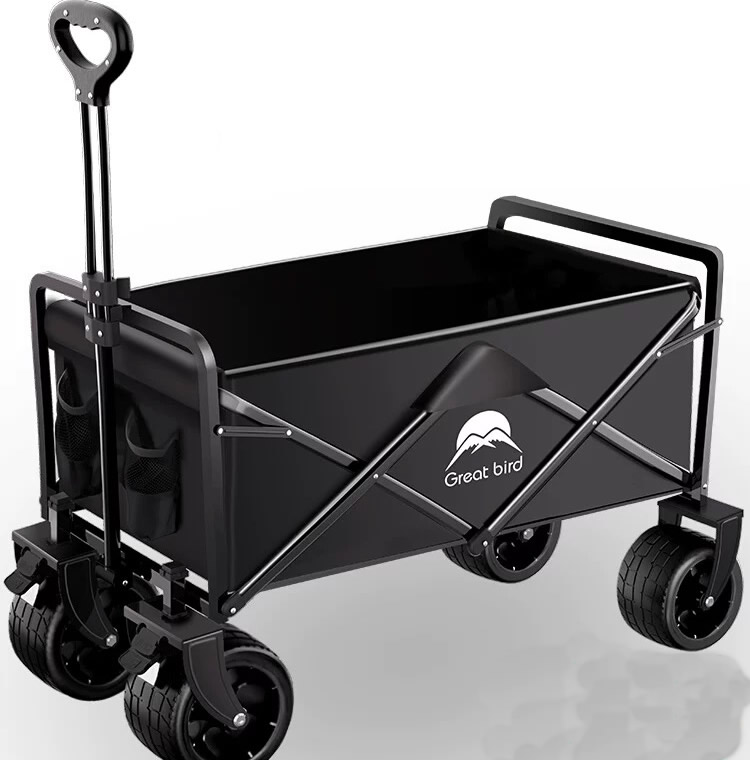

실제 고객 사례 - 야외용 접이식 왜건

이는 철 반관형 리벳의 다양한 적용 분야 중 하나입니다. 제한을 제시하려는 것이 아니라 실제 프로덕션 사용을 보여주기 위해 포함했습니다.

캠핑 및 원예용 중부하 작업용 접이식 왜건 제조업체는 가위형 힌지 조인트에 사용할 내구성이 뛰어나고 저렴한 리벳이 필요했습니다. 왜건 프레임은 2mm 두께의 강철 튜브를 사용했습니다. 원래의 솔리드 리벳은 높은 세팅력을 필요로 했고, 이로 인해 튜브가 변형되고 조립 속도가 느려졌습니다. 고객은 또한 실외 사용을 위한 부식 방지 마감재를 원했습니다.

Nuote Metals는 철 반관형 리벳을 제공합니다 - 5mm 생크, 9mm 둥근 헤드, 12mm 배럴 길이, 노란색 아연 도금. 반중공 캐비티 절단 설정력은 4톤에서 1.6톤으로, 튜브 변형을 제거합니다. 노란색 아연 도금은 96시간의 염수 분무 저항성을 제공하여 비와 간헐적인 진흙에도 충분합니다. 고객은 200대의 왜건에서 1,000개의 리벳을 테스트했습니다. 5,000회 접기 후에도 느슨해지거나 녹슬지 않습니다. 이제 그들은 전체 접이식 마차 라인에 사용되는 철제 반관형 리벳을 50,000개 일괄 주문합니다.

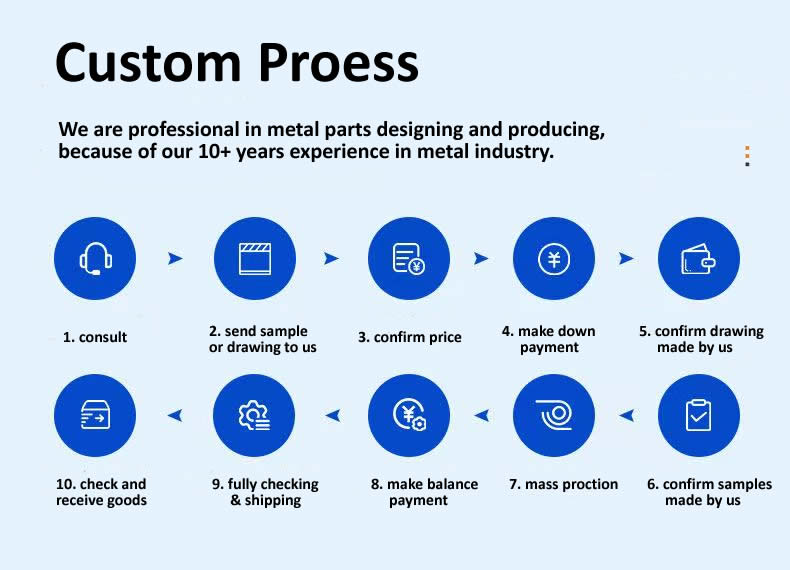

맞춤형 프로세스 - 문의부터 배송까지

우리는 철 반관형 리벳의 모든 주문에 대해 명확하고 투명한 작업 흐름을 따릅니다.

1. 상담– 애플리케이션, 재료 두께 및 수량 요구 사항을 공유합니다.

2. 샘플이나 도면 보내기– 샘플 리벳 또는 치수와 마감이 포함된 상세 도면을 제공하십시오.

3. 가격 확인– 툴링 비용(있는 경우)과 부품 가격이 포함된 견적을 발행합니다.

4. 계약금 지불– 공구 및 원자재 보증금 50%.

5. 당사가 제작한 도면을 확인합니다.– 귀하의 승인을 위해 제작 도면을 준비합니다.

6. 당사에서 제작한 샘플 확인– 우리는 첫 번째 제품(20~50개)을 생산하고 테스트를 위해 고객에게 배송합니다.

7. 대량생산– 샘플 승인 후 냉간압조 프레스를 전량 가동합니다.

8. 잔액 결제– 배송 전 잔액은 50%입니다.

9. 완전히 확인 및 배송– 100% 광학 선별 + 최종 AQL 검사를 거쳐 포장되어 배송됩니다.

10. 물품 확인 및 수령– 상품 도착 시 검수를 진행합니다. 어떤 문제라도 즉시 해결해 드립니다.

품질 관리 - 모든 리벳이 표준을 충족하는지 확인하는 방법

우리는 무작위 샘플링에만 의존하지 않습니다. 철 반관형 리벳의 모든 배치는 다음 검사를 거칩니다.

들어오는 전선 검사– 직경(±0.02mm) 및 경도(HRB 70-85).

초도품 검사– 헤드 직경, 헤드 높이, 생크, 길이, 캐비티 깊이를 측정한 20개 조각입니다.

공정 중 검사– 500개당 5개. 모든 드리프트는 툴링 조정을 유발합니다.

테스트 설정– 2,000개마다 3개의 리벳을 샘플 강판에 세팅하여 클린치 형성을 확인합니다.

염수 분무 테스트(도금된 경우)– ASTM B117, 황색 아연의 경우 96시간, 투명 아연의 경우 48시간.

최종출고검사– 중요한 치수에 대한 100% 광학 분류와 AQL 레벨 II, 1.0 수동 검증.

우리는 검사 기록을 5년간 보관합니다. 모든 배송에는 치수 보고서와 적합성 인증서가 포함되어 있습니다.

Nuote Metals와의 파트너십 - 실제 고객 피드백

협업 – 글로벌 고객과의 협력

철 반관형 리벳 설치 안내서

철제 반관형 리벳의 기계적 잠재력을 최대한 활용하려면 적절한 설치가 중요합니다. Nuote Metals는 다음 접근 방식을 권장합니다.

준비

리벳 생크보다 약간 큰 직경의 예비 구멍을 뚫습니다(일반적으로 0.010″–0.015″ 또는 0.25–0.38mm 특대).

원활한 리벳 삽입을 보장하기 위해 구멍을 디버링합니다.

리벳 배치 전 작업물을 안전하게 정렬

설치 방법

방법 1 - 해머를 사용한 수동 리벳 ​​세터

리벳의 빈 끝 부분 위에 리벳 세터를 놓습니다.

세터를 망치로 두드려 빈 부분을 바깥쪽으로 벌려줍니다.

완전한 헤드 형성과 타이트한 클린치를 검사하세요.

방법 2 - 수동 압착기(리벳 건)

스퀴저의 조를 리벳 머리와 빈 끝 부분 위에 위치시킵니다.

핸들을 쥐어 제어된 압축력 적용

중간 규모 생산에 적합

방법 3 – 공압식 또는 유압식 프레스(대용량)

일관된 고속 설치를 위해 임팩트 리베터 또는 킥 프레스를 사용하십시오.

5,000개를 초과하는 생산에 권장됩니다.

Nuote Metals는 리벳 치수에 맞게 보정된 일치하는 설정 도구를 제공할 수 있습니다.

철 세미 관형 리벳에 대해 자주 묻는 질문

다음은 철제 반관형 리벳과 관련하여 Nuote Metals에 접수된 가장 일반적인 기술 문의 사항입니다.

Q1: 철제 반관형 리벳과 솔리드 리벳의 차이점은 무엇입니까? 내 신청서에 어떤 것을 선택해야 합니까?

A: 근본적인 차이점은 생크 설계와 설치력에 있습니다. 철제 반관형 리벳은 끝 부분에 얕은 구멍이 있어 동일한 직경의 솔리드 리벳을 고정하는 데 필요한 힘의 약 1/4이 필요합니다. 솔리드 리벳은 전체적으로 완전히 견고하며 훨씬 더 높은 압축력이 필요하며 종종 테일 측면에 버킹 바를 사용합니다. 특히 대량 생산에서 설치 속도가 중요한 응용 분야의 경우 철제 반관형 리벳이 선호되는 선택입니다. 그러나 극하중 구조 접합부(예: 교량 건설 또는 압력 용기)의 경우 솔리드 리벳이 약간 더 높은 전단 강도를 제공합니다. 판금, 기계 가드, 가구 및 자동차 부품과 관련된 대부분의 산업 응용 분야에서 Nuote Metals의 철 반관형 리벳은 강도와 ​​설치 효율성의 최적 균형을 제공합니다.

Q2: 실외 또는 습한 환경에서 사용할 때 철제 반관형 리벳의 부식을 방지하려면 어떻게 해야 합니까?

A: 코팅되지 않은 철(탄소강)은 습기에 노출되면 녹이 슬게 됩니다. Nuote Metals는 철 반관형 리벳에 대한 다양한 표면 처리 옵션을 제공하여 이 문제를 해결합니다. 습도가 최소인 실내 응용 분야의 경우 아연 도금은 저렴한 비용으로 적절한 보호 기능을 제공합니다. 실외 또는 습도가 높은 환경의 경우 장기간 노출을 견딜 수 있도록 더 두꺼운 아연층(40~60μm)을 적용하는 용융 아연도금을 권장합니다. 내식성과 전기 전도성이 모두 필요한 응용 분야(예: 전자 인클로저)의 경우 흑색 산화물 코팅은 전도성을 유지하면서 적당한 보호 기능을 제공합니다. 해양 또는 화학적으로 공격적인 환경에서는 스테인리스강 리벳이 더 적합할 수 있습니다. Nuote Metals는 귀하의 선택을 돕기 위해 각 코팅 유형에 대한 염수 분무 테스트 데이터를 제공할 수 있습니다.

Q3: 철 반관형 리벳이 수용할 수 있는 최대 재료 두께는 얼마입니까? 올바른 배럴 길이를 어떻게 선택합니까?

A: 최대 재료 두께(그립 범위라고도 함)는 리벳의 배럴 길이에 따라 결정됩니다. 일반적으로 접합되는 재료의 전체 두께보다 배럴 길이가 약 0.5~1.5mm 더 긴 리벳을 선택합니다. 이러한 여유는 중공 부분이 바깥쪽으로 굴러가며 안전한 클린치를 형성할 수 있는 충분한 재료를 보장합니다. Nuote Metals는 배럴 길이가 4mm~40mm이고 재료 두께가 1.5mm~15mm인 철제 반관형 리벳을 제공합니다. 정확한 선택을 위해서는 위의 치수표를 참조하거나 특정 재료 스택 두께에 대해 당사 기술팀에 문의하세요. 또한 비표준 응용 분야를 위한 맞춤형 배럴 길이도 제공합니다. 최소 주문 수량이 적용됩니다.

철 반관형 리벳을 위해 Nuote Metals와 협력해야 하는 이유는 무엇입니까?

올바른 공급업체를 선택하면 일관된 품질, 경쟁력 있는 가격, 안정적인 배송이 보장됩니다. Nuote Metals는 다음을 제공합니다:

재고 가용성: 20개 이상의 일반 크기가 재고로 보관되어 있으며 재고가 있는 품목은 3~5일 배송됩니다.

맞춤형 제조: 비표준 직경, 배럴 길이 또는 헤드 스타일을 위한 툴링(리드 타임 15~25일)

경쟁력 있는 MOQ: 표준 크기의 경우 최소 20,000개

무료 샘플: 재고가 있는 크기에 사용 가능(고객이 특급 배송비 지불)

글로벌 배송: 북미, 유럽, 아시아 태평양 및 기타 지역으로의 물류 지원

100% 품질 검사: 선적 전 모든 제품 배치 검사

샘플 키트, 기술 데이터시트 또는 견적을 요청하려면 지금 Nuote Metals에 문의하세요.철 반 관형 리벳요구 사항.
