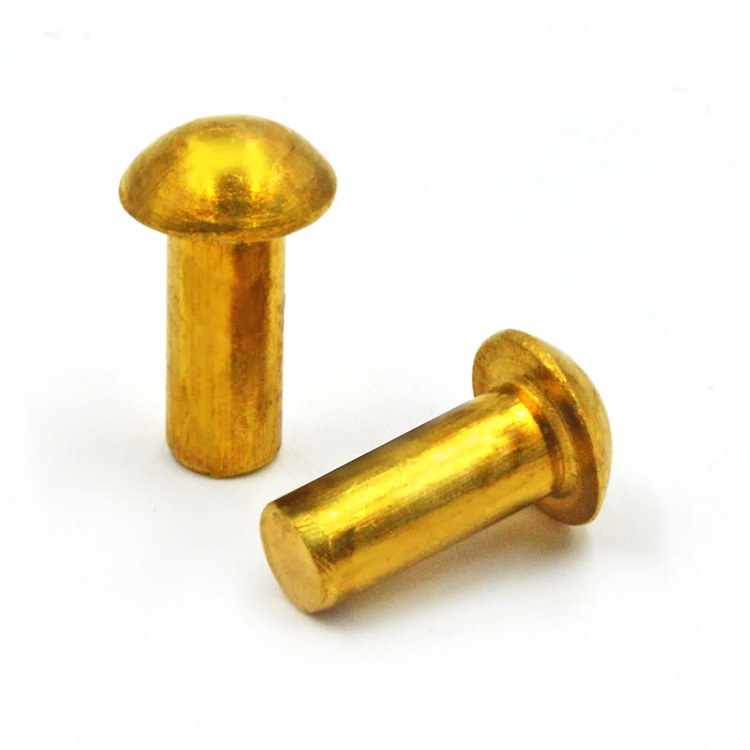

황동 솔리드 리벳

조인트가 절대로 분리되어서는 안되는 경우 Nuote Metals는 황동에서 가장 강력한 영구 고정 솔루션인 황동 솔리드 리벳을 제공합니다. C2680 고경도 황색 황동으로 제작된 당사의 솔리드 리벳은 구조 조립, 전기 연결 및 반관형 리벳이 충분한 유지력을 제공할 수 없는 고하중 응용 분야에 최대 전단 강도와 인장 강도를 제공합니다. 0.8~8.0mm 생크 직경과 원형, 평면, 타원형 및 접시형 헤드로 제공됩니다. ISO 9001:2015 인증을 받았습니다. 무료 샘플을 이용할 수 있습니다. 견적을 원하시면 저희에게 연락하세요.

문의 보내기

제품 설명

솔리드 리벳은 원래의 영구 패스너입니다. 나사산도 없고 움직이는 부품도 없으며 일단 고정되면 조립 수명 동안 그대로 유지되는 단일 금속 조각입니다. 황동 솔리드 리벳은 이 고전적인 디자인에 황동의 장점을 추가합니다. 뛰어난 전기 전도성, 자연적인 부식 저항성, 우아하게 세월이 흘러가는 따뜻한 금색 외관.

Nuote Metals의 콜드 헤드 황동 솔리드 리벳은 C2600 및 C2680 황동 합금으로 제작되었습니다. 세미 할로우 리벳과 달리 솔리드 리벳에는 캐비티가 없습니다. 이는 클린치를 형성하기 위해 전체 생크의 변형에 전적으로 의존합니다. 이로 인해 분해가 전혀 필요하지 않은 영구 하중 지지 조인트에 대해 더욱 강력하고 신뢰성이 높아졌습니다.

황동 솔리드 리벳이란 무엇입니까?

황동 솔리드 리벳은 한쪽 끝에 사전 성형된 헤드가 있고 다른 쪽 끝에 솔리드 생크가 있는 일체형 패스너입니다. 설치하는 동안 리벳 건이나 프레스를 사용하여 일반 끝 부분을 뒤집어(변형) 어셈블리를 영구적으로 고정하는 두 번째 헤드를 형성합니다.

이들은 세 가지 주요 기능을 수행합니다.

영구 접합 - 일단 설정되면 리벳을 파괴하지 않고는 제거할 수 없습니다.
전기 전도성 – 황동은 전자 응용 분야에서 안정적인 전류 전달을 제공합니다.
미적 마감 – 따뜻한 골드 색상은 눈에 보이는 어셈블리에 가치를 더합니다.

황동 솔리드 리벳은 속이 비어 있지 않고 단단하기 때문에 최대의 전단 강도와 인장 강도를 제공합니다. 이는 구조적 조인트, 고진동 환경 및 중공 리벳이 충분한 강도를 제공하지 못하는 응용 분야에 선호되는 선택입니다.

솔리드 리벳에 황동을 선택하는 이유는 무엇입니까?

황동은 구리와 아연의 합금으로 솔리드 리벳에 이상적인 독특한 특성 조합을 제공합니다.

재산	혜택
전기 전도성	접지 및 전자 연결을 위한 안정적인 전류 전송
내식성	녹과 변색에 대한 자연적인 저항; 보호적인 녹청을 발달시킵니다
냉간성형성	깨지기 쉽고 머리가 아프고 화를 낸다.
미적 매력	따뜻한 골드 컬러; 다양한 마감 처리 가능
비자성	전자 및 민감한 응용 분야에 적합

우리는 두 가지 주요 합금으로 된 황동 솔리드 리벳을 제공합니다.

합금	구성	주요 특징
C26000 (카트리지 황동)	~70% Cu, ~30% Zn	우수한 연성, 일반 리벳 생산에 표준 선택
C2680 (황동)	~65% 구리, ~35% 아연	더 높은 경도와 내마모성; 마모가 심한 용도에 이상적

기술 사양 – 재료, 치수 및 헤드 스타일

재료 특성

재산	C26000	C2680
인장강도(MPa)	315 – 390	370 – 440
경도(HRB)	60 – 75	70 – 85
전기 전도도(% IACS)	~28%	~26%
연장	40 – 60%	30 – 50%

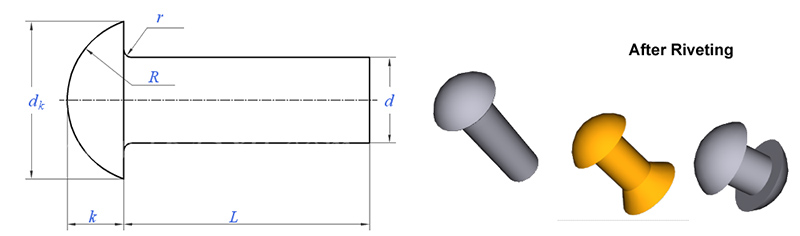

표준 치수 - 둥근 머리

생크 직경(mm)	헤드 직경(mm)	헤드 높이(mm)	전체 길이(mm)
0.8	1.3 – 1.5	0.5 – 0.7	2.0, 3.0, 4.0, 5.0
1.0	1.6 – 1.8	0.6 – 0.8	2.0, 3.0, 4.0, 5.0, 6.0
1.5	2.4 – 2.7	0.9 – 1.1	3.0, 4.0, 5.0, 6.0, 8.0
2.0	3.2 – 3.6	1.2 – 1.4	4.0, 5.0, 6.0, 8.0, 10.0
2.5	4.0 – 4.5	1.5 – 1.7	5.0, 6.0, 8.0, 10.0, 12.0
3.0	5.0 – 5.5	2.0 – 2.2	5.0, 6.0, 8.0, 10.0, 12.0, 15.0
4.0	6.5 – 7.2	2.6 – 2.9	6.0, 8.0, 10.0, 12.0, 15.0, 20.0
5.0	8.0 – 9.0	3.2 – 3.6	8.0, 10.0, 12.0, 15.0, 20.0, 25.0
6.0	9.5 – 10.8	3.8 – 4.3	10.0, 12.0, 15.0, 20.0, 25.0, 30.0
8.0	12.5 – 14.5	5.0 – 5.8	12.0, 15.0, 20.0, 25.0, 30.0, 35.0

공차: 생크 직경 ±0.05mm, 헤드 직경 ±0.15mm, 전체 길이 ±0.15mm. 요청 시 맞춤형 치수를 이용할 수 있습니다.

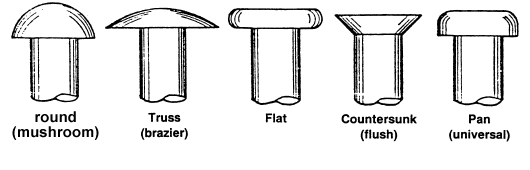

헤드 스타일 사용 가능

머리 스타일	헤드 직경/섕크	윤곽	최고의 대상
둥근	1.6 – 1.8 : 1	높은 돔	범용, 가시적 조인트, 최대 헤드 강도

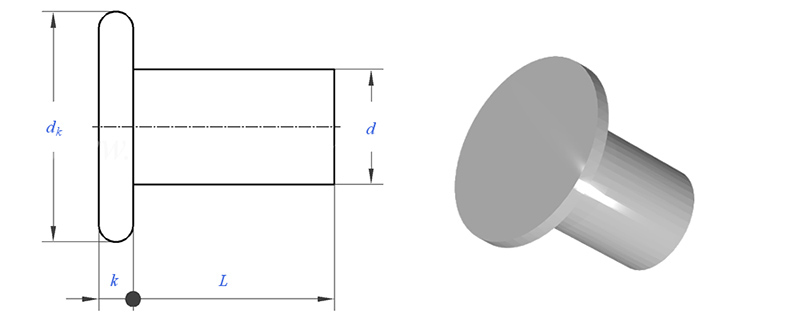

평평한	2.0 – 2.5 : 1	평평한 상단, 로우 프로파일	클리어런스 제한 애플리케이션

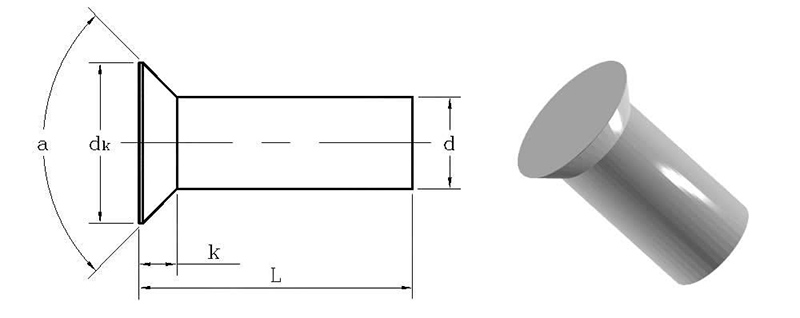

접시머리	1.8 – 2.0 : 1	테이퍼드, 플러시 핏	플러시 표면 요구 사항, 항공우주, 전자
타원형	1.8 – 2.0 : 1	부드럽고 약간 올라감	장식, 가죽제품
버섯	2.2 – 2.5 : 1	넓고 낮은 돔	부드러운 소재, 넓은 베어링 표면

표면 마감

마치다	모습	부식 저항	최고의 대상
천연 황동(래커 도장)	빛나는 금빛, 반짝이는	좋음(실내)	일반용, 장식용
니켈 도금	밝은 은색, 현대적	우수함(96시간 염수분무)	전자제품, 눈에 보이는 하드웨어
주석 도금	실버, 매트	좋은	납땜 애플리케이션
은도금	브라이트 실버, 프리미엄	훌륭한	고급 전자 장치, 접점
앤티크 황동	어둡고 오래된	좋은	빈티지 스타일 어셈블리

황동 솔리드 리벳을 만드는 방법 보기

당사의 냉간 헤딩 프레스는 드로잉, 절단, 헤딩 및 트리밍이라는 단일 연속 순서로 와이어에서 황동 솔리드 리벳을 형성합니다. 영상은 와이어 공급부터 리벳 취출 완료까지의 과정을 보여줍니다.

실제 고객 사례 – 배전 버스바

이는 황동 솔리드 리벳의 다양한 응용 분야 중 하나입니다. 제한을 제시하려는 것이 아니라 실제 프로덕션 사용을 보여주기 위해 포함했습니다.

한 전기 스위치기어 제조업체는 배전반의 구리 버스바를 연결하기 위해 안정적인 고전도성 패스너가 필요했습니다. 리벳은 과열 없이 최대 200A의 전류를 전달하고, 산업 환경에서 부식을 방지하고, 진동에도 풀리지 않는 영구적인 기계적 접합을 제공해야 했습니다.

Nuote Metals는 C26000 황동 솔리드 리벳(5mm 생크, 9mm 둥근 헤드, 전체 길이 15mm, 천연 래커 마감)을 제공했습니다. 견고한 구조로 최대 전류 전달 용량을 제공했습니다. 황동 합금은 28%의 IACS 전도성을 제공했습니다. 래커 마감 처리로 패널 환경에서의 변색을 방지했습니다.

고객은 100개의 패널에 걸쳐 500개의 리벳을 테스트했습니다. 5,000회의 열 주기(-20°C ~ 80°C) 및 진동 테스트 후에 느슨해짐이나 저항 증가가 측정되지 않았습니다. 그들은 이제 황동 솔리드 리벳을 20,000~50,000개 일괄 주문합니다.

고객의 의견 - 실제 피드백

황동 솔리드 리벳이 사용되는 곳

전기 및 전자 – 버스바 연결, 접지 단자, 스위치기어 어셈블리, 배터리 연결
자동차 – 브레이크 라이닝, 클러치 페이싱, 스타터 모터 어셈블리
항공우주 – 내부 트림, 비구조적 고정
가죽 제품 – 벨트 구멍 보강, 가방 하드웨어, 마구류
주얼리 및 장식 – 영구 연결, 장식 액센트
산업장비 – 명판 부착, 가드 장착

왜 솔리드 리벳인가? – 빠른 비교

전도성과 진동 저항이 요구되는 영구 접합의 경우 황동 솔리드 리벳이 대체 제품보다 성능이 뛰어난 경우가 많습니다. 벗겨낼 실이 없고, 노화에 따른 접착제가 없으며, 열 변형이 없습니다.

고려 사항	솔리드 리벳	나사/볼트	점착제	용접
영구 조인트	예	아니요	예	예
전도도	훌륭한	가난한	없음	훌륭한
진동 저항	훌륭한	가난한	좋은	훌륭한
조립 속도	빠른	느린	느린	느린
관절당 비용	낮은	중간	중간	높은

문제를 예방하는 방법 - 3가지 중요한 점검 사항

현장에서 고장난 황동 솔리드 리벳은 단락 또는 느슨한 패널을 의미할 수 있습니다. 우리가 주목하는 세 가지 주요 실패 모드는 다음과 같습니다.

세팅 중 헤드 균열 - 연마된 초경 다이를 사용하고 500,000 스트로크 후에 교체합니다. C2680(더 어려움)은 C2600보다 느리게 실행됩니다.
일관되지 않은 생크 직경 - 모든 코일은 레이저 마이크로미터(±0.02mm)로 확인됩니다. 우리는 "표준" 공차 내에 있지만 내부 사양을 벗어나는 코일을 거부합니다.
불쌍한 업셋 헤드 형성 – 우리는 배럴 길이를 결코 추측하지 않습니다. 우리는 귀하의 재료 스택 두께를 요청하고 정확한 길이를 권장합니다. 모든 배치는 배송 전에 재료에 테스트 설정됩니다.

황동 솔리드 리벳 지정 방법 - 4단계

생크 직경 - 구멍 크기를 측정합니다. 생크는 구멍보다 0.05~0.10mm 작아야 합니다.
전체 길이 – 재료 스택 두께 + 1.5× 생크 직경(업셋 헤드용).
헤드 스타일 및 마감 - 원형/플랫/접시형/타원형/버섯; 니켈/주석/은/골동품/천연.
수량 – 샘플: 20~50개 무료. 평가판: 10,000개 생산: 20,000+ PC.

주문 – 상자 안에 무엇이 들어있나요?

밀봉된 백에 담긴 리벳 - 부품 번호, 배치 번호 및 수량으로 라벨링됨
치수 검사 보고서 – 배치에서 측정된 리벳 10개
재료 인증서 – 사용된 코일에 대한 밀 테스트 인증서
도금 인증서 – 해당되는 경우
적합성 인증서 – QA 관리자 서명, 일괄 추적 가능

Nuote Metals는 ISO 9001:2015 인증을 받았습니다. RoHS 및 REACH 선언은 요청 시 제공됩니다.

우리가 일하는 방식 – 실용적인 정보

샘플 – 표준 재고 크기에 대해 20~50개 무료 제공(고객이 배송비 지불)
시험 주문 – 최초 검증에는 10,000개 권장
MOQ – 20,000개(표준 크기), 10,000개(맞춤형)
리드 타임(재고) – 영업일 기준 5~7일
리드 타임(맞춤형) – 영업일 기준 12~15일
공구 비용 – 표준 헤드 스타일(원형/플랫/카운터싱크, 0.8~8mm 생크)에는 없음

우리가 자주 대답하는 세 가지 질문

Q1: 황동 솔리드 리벳과 반중공 황동 리벳의 차이점은 무엇입니까?

답변: 솔리드 리벳에는 구멍이 없습니다. 설치 중에 전체 생크가 변형되어 최대 전단 강도와 인장 강도를 제공합니다. 반중공 리벳은 테일 부분에 얕은 구멍이 있어서 세팅력이 ~70% 감소하지만 강도는 약간 낮습니다. 하중을 지지하는 접합부, 전기 연결부, 영구 조립품에는 솔리드를 선택하십시오. 설치 속도가 중요하고 부하가 중간 정도인 대량 생산에는 반중공형을 선택하십시오.

Q2: 황동 솔리드 리벳을 전기 연결 및 납땜에 사용할 수 있습니까?

답: 그렇습니다. 황동은 최대 28%의 IACS 전도성(C26000)을 제공하며 부스바 연결, 접지 단자 및 스위치기어에 적합합니다. 납땜에는 주석 도금 황동 솔리드 리벳을 권장합니다. 주석 코팅은 탁월한 납땜성을 제공합니다. 더 높은 전도성을 위해 구리 솔리드 리벳도 사용할 수 있습니다.

Q3: 황동 솔리드 리벳의 최대 길이는 얼마입니까?

A: 표준 길이 범위는 2mm에서 35mm입니다. 생크 직경이 3mm 이상인 경우 최대 50mm까지 맞춤형 길이를 생산할 수 있습니다. 그러나 길이가 생크 직경의 6배를 초과하면 세팅이 더 어려워집니다. 타당성 조사를 위한 특정 요구 사항이 있으면 당사에 문의하십시오.
