제품 설명

사용 가능한 다양한 리벳 헤드 스타일 중에서 둥근 헤드가 가장 잘 인식되고 기계적으로 견고합니다.둥근 머리 반관형 리벳수세기에 걸쳐 기계 조립을 통해 입증된 전통적인 돔형 프로파일과 중공 엔드 디자인의 현대적인 효율성을 결합합니다. 이 하이브리드는 솔리드 리벳의 전단 강도를 제공하는 동시에 훨씬 적은 세팅력을 필요로 합니다.

누테메탈스제품리벳저탄소강, 황동, 스테인리스강, 알루미늄으로 제작되었습니다. 당사의 부품은 중장비, 자동차 인테리어, 수하물 및 가죽 제품을 포함하여 눈에 띄고 균일한 돔이 기능적이고 미학적으로 중요한 산업에 서비스를 제공합니다.

둥근 머리 반 관형 리벳이란 무엇입니까?

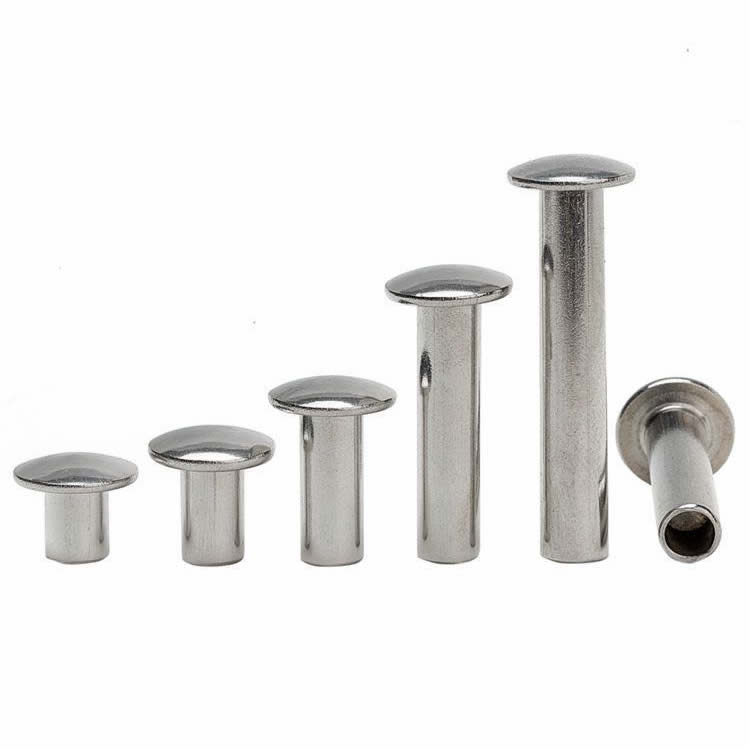

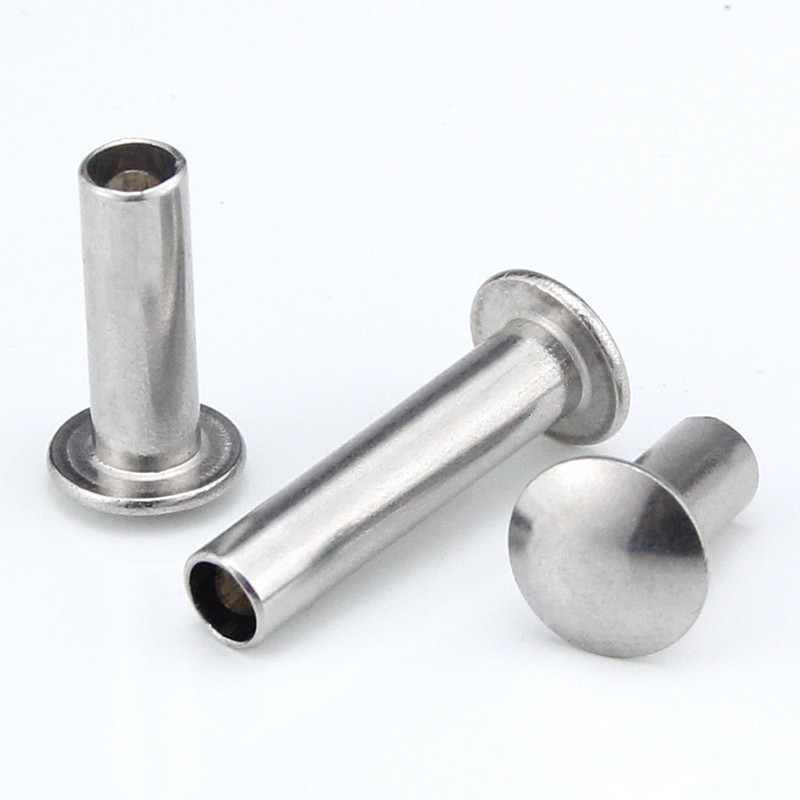

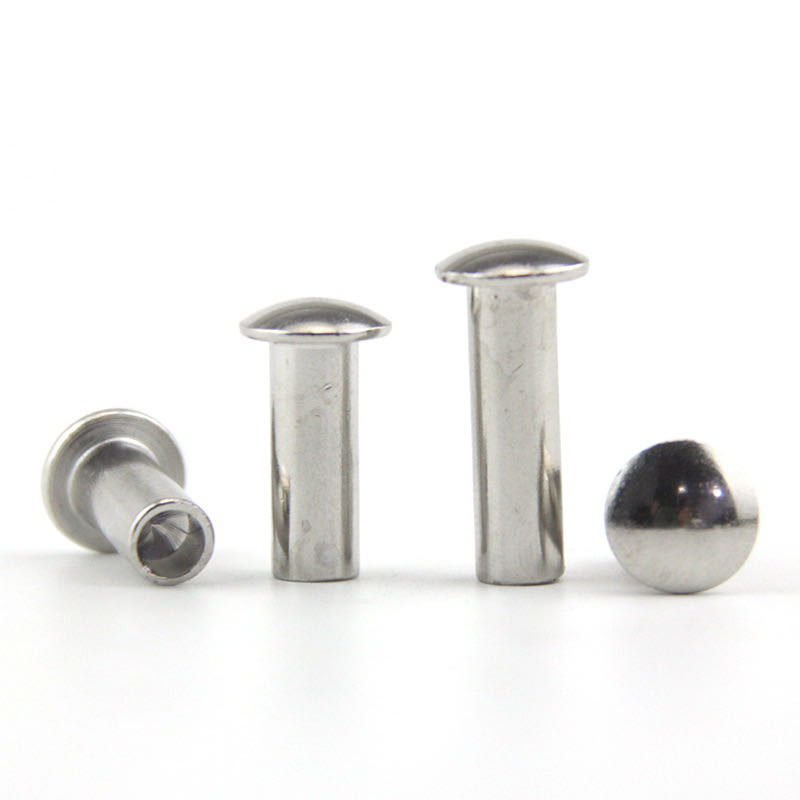

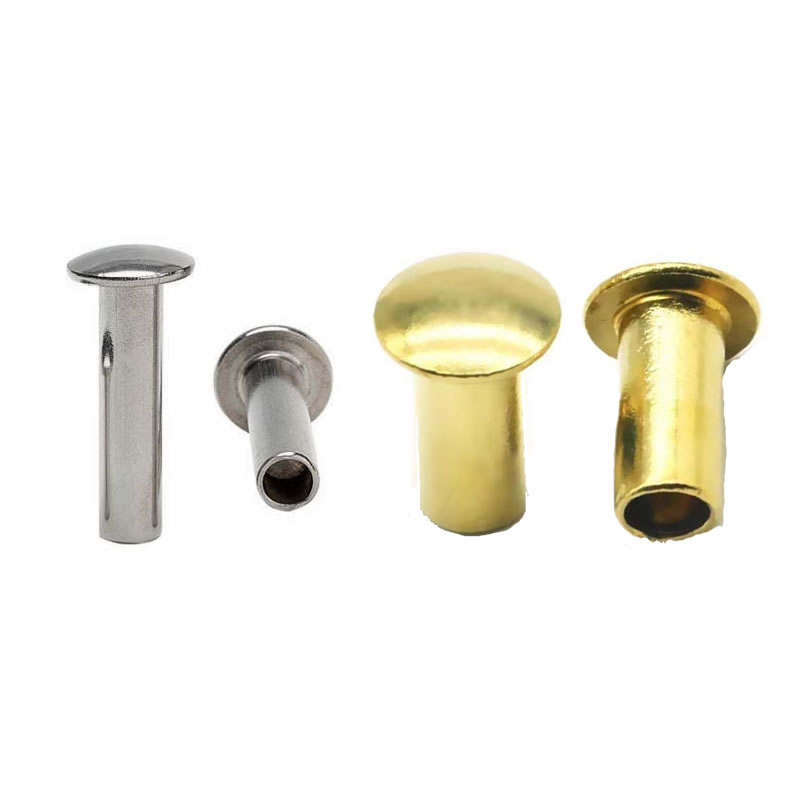

둥근 머리 반관형 리벳한쪽 끝에는 단단한 반구형 헤드가 있고 반대쪽 끝에는 얕은 원통형 공동("반쪽 관형" 섹션)이 있습니다. 헤드 직경은 일반적으로 생크 직경의 1.6~2.0배이고 높이는 헤드 직경의 약 40~50%입니다.

설치하는 동안 속이 빈 꼬리는 압력을 받아 바깥쪽으로 확장되어 재료를 함께 고정하는 클린치를 형성합니다. 둥근 머리는 외부 측면에도 그대로 남아 있어 일관되고 장식적인 외관을 제공합니다.

특징그것:

클래식 돔형 프로파일 – 매끄럽고 균일한 곡률, 날카로운 모서리 없음

세팅력 감소 – 솔리드 라운드 헤드 리벳에 필요한 힘의 약 25-30%

확장 제어 – 중공 부분이 예측 가능하게 롤링되어 재료 응력이 감소합니다.

폭넓은 재료 호환성 - 금속, 플라스틱, 가죽 및 복합재에 적합

누테메탈스2mm~10mm 직경의 둥근 헤드 반관형 리벳을 생산하며, 브랜드별 미적 특성에 맞는 맞춤형 헤드 형상을 사용할 수 있습니다.

우리가 만드는 다양한 종류의 리벳

우리는 솔리드 리벳, 반관형 리벳, 완전 관형 리벳 및 특수 맞춤형 리벳과 같은 다양한 종류의 리벳을 만듭니다.

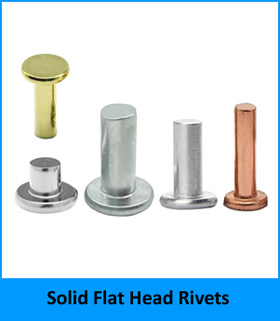

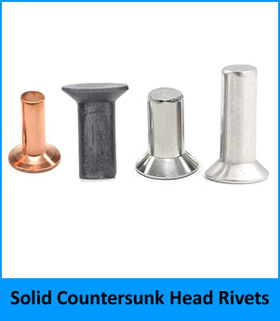

1. 다양한 재질의 솔리드 라운드 헤드 리벳, 솔리드 플랫 헤드 리벳 및 솔리드 접시 머리 리벳을 포함한 솔리드 리벳.

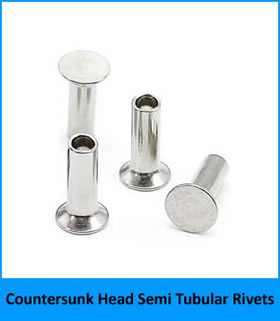

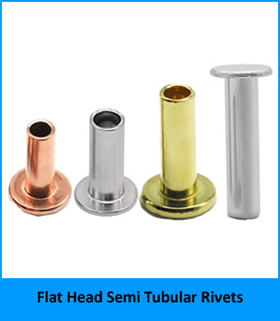

2. 다양한 재질의 반관형 둥근 머리 리벳, 반관형 플랫 헤드 리벳 및 반관형 접시머리 리벳을 포함한 반관형 리벳.

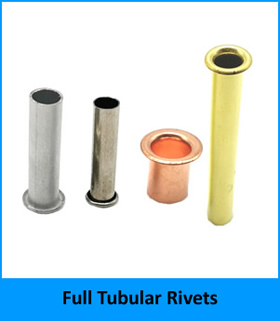

3. 황동, 구리, 스테인레스 스틸, 알루미늄 및 강철로 만든 전체 관형 리벳.

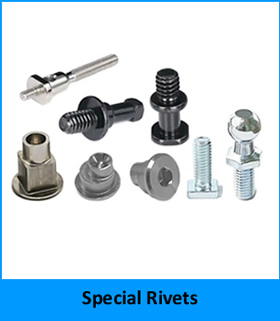

4. 특수 리벳

다른 헤드 스타일보다 둥근 헤드 반관형 리벳을 선택하는 이유는 무엇입니까?

헤드 스타일 비교

머리 스타일	머리 높이	베어링 면적	보이는 프로필	최고의 응용 프로그램
둥근 머리	높이(0.4–0.5 x 머리 직경)	보통의	눈에 잘 띄는 돔	가구, 수하물, 중장비, 전통 조립품
버섯 머리	낮음(0.2–0.3 x 헤드 직경)	크기가 큰	넓고 얕은 돔	부드러운 소재, 가죽, 패브릭
플랫 헤드(접시형)	플러시(표면 위 0mm)	보통의	거의 눈에 띄지 않음	항공우주, 전자, 매끄러운 표면
타원형 머리	중간(0.3–0.4 x 헤드 직경)	보통의	부드럽고 약간 올라감	외관이 중요한 일반 산업

라운드 헤드 디자인의 장점

최대 헤드 강도 – 두꺼운 돔은 충격 시 변형을 방지합니다.
셀프 센터링 - 둥근 모양은 삽입 중에 리벳을 정렬하는 데 도움이 됩니다.
전통적인 미학 - 빈티지 스타일의 수하물, 마구류 및 가구에 적합
손쉬운 수동 설정 - 둥근 머리는 해머 설정을 위한 명확한 목표를 제공합니다.
표준 세터와 호환 - 대부분의 리벳 세터에는 둥근 머리 모루가 포함되어 있습니다.

각 배치에서 리벳의 품질을 관리하는 방법

상세한 제품 매개변수

모두둥근 머리 반 관형 리벳~에서누테메탈스둥근 머리 리벳에 대한 ANSI/ASME B18.1.2 치수 표준을 충족하도록 제조되었으며, 절반 관형 캐비티 깊이는 총 배럴 길이의 40-60%와 같습니다.

재료 사양

매개변수	저탄소강	황동(C260)	스테인레스 스틸 (304)	알루미늄 (5056)
인장강도(MPa)	400 – 500	315 – 390	515 – 620	280 – 350
경도(제조 시)	HRB 70-85	HRB 60-75	HRB 70-85	HRB 45–60
내식성(염수 분무)	48~120시간(아연 도금)	48~72시간(코팅되지 않음)	200시간 이상(비활성화)	100시간 이상(양극산화 처리)
자기?	예	아니요	약간(냉간 작업인 경우)	아니요
일반적인 마감	아연 도금, 흑색 산화물, 인산염	천연 래커, 앤티크, 니켈	부동태화, 비드블라스팅	투명 알루마이트 처리, 컬러 알루마이트 처리

표준 치수 – 강철 둥근 머리 반 관형 리벳

누테메탈스다음 표준 크기에 대한 툴링을 유지합니다. 맞춤형 헤드 직경, 배럴 길이 및 캐비티 깊이는 대량 주문에 사용할 수 있습니다.

생크 직경(mm)	헤드 직경(mm)	헤드 높이(mm)	배럴 길이 범위(mm)	캐비티 깊이(mm)	권장 그립 범위(mm)
2.0	3.2 – 3.6	1.2 – 1.4	3.0 – 8.0	1.5 – 4.0	1.0 – 2.5
2.5	4.0 – 4.5	1.5 – 1.7	4.0 – 10.0	2.0 – 5.0	1.5 – 3.0
3.0	4.8 – 5.4	1.8 – 2.1	5.0 – 12.0	2.5 – 6.0	2.0 – 4.0
4.0	6.4 – 7.2	2.4 – 2.8	6.0 – 16.0	3.0 – 8.0	2.5 – 5.5
5.0	8.0 – 9.0	3.0 – 3.5	8.0 – 20.0	4.0 – 10.0	3.0 – 7.0
6.0	9.6 – 10.8	3.6 – 4.2	10.0 – 25.0	5.0 – 12.5	4.0 – 9.0
8.0	12.8 – 14.4	4.8 – 5.6	12.0 – 32.0	6.0 – 16.0	5.0 – 12.0
10.0	16.0 – 18.0	6.0 – 7.0	15.0 – 40.0	8.0 – 20.0	6.0 – 15.0

공차: 생크 직경 ±0.05mm, 헤드 직경 ±0.15mm, 헤드 높이 ±0.10mm, 전체 길이 ±0.15mm. 캐비티 깊이는 표준 배럴 길이의 약 50%입니다.반 관형 리벳.

기계적 성능 데이터(강철, 직경 4mm)

매개변수	값
단일 전단 강도	6,500 – 7,500 N (약 660 – 765 kgf)
인장 풀아웃(2mm 강철판)	2,800 – 3,500 N (약 285 – 357 kgf)
권장 구멍 직경	생크 직경 + 0.15~0.25mm
설정력(유압프레스)	1.5 – 3.0톤(재료 스택에 따라 다름)
솔리드 리벳에 대한 설정력	대략. 28%

둥근 머리 반 관형 리벳의 응용

누테메탈스용품둥근 머리 반 관형 리벳전통적인 돔 외관이 요구되거나 최대 헤드 강도가 요구되는 산업 전반에 걸쳐.

수하물 및 케이스 용품

여행가방 손잡이 부착물
코너 브래킷 리벳팅
힌지 핀 교체
잠금 및 래치 장착 지점
트롤리 휠 브래킷 고정

둥근 머리는 가죽 및 폴리카보네이트 수하물에 클래식하고 고급스러운 외관을 제공합니다.

가구 및 실내 장식품

목재 의자 프레임 보강(금속 대 목재)
가죽 오토만 버튼 부착
소파에 스프링 클립 장착
접이식 가구용 금속 프레임 조립
헤드보드의 장식용 리벳 트림

중장비 및 장비

제어판 명판 부착
가드 및 실드 고정
굴삭기 버킷의 플레이트 리벳팅 마모
컨베이어 벨트 스크레이퍼 블레이드 장착
농업 장비 브랜딩 플레이트

자동차 및 상업용 차량

내부 손잡이 장착(둥근 머리 표시)
바닥 매트 그로밋 리테이너
대시보드 트림 부착물(나사가 바람직하지 않은 경우)
엔진실 식별 태그
버스 및 트레일러 좌석 레일 고정 장치

가죽 제품 및 마구류

벨트 구멍 보강(장식용 둥근 머리)
개 목걸이 스터드 및 리벳
안장 신치 및 스트랩 연결
가죽 가방 모서리 보호대
하네스 하드웨어

둥근머리 반관형 리벳에 대한 품질 보증 – 실제로 EEAT

누테메탈스둥근 헤드 형상과 관련된 엄격한 품질 프로토콜을 통해 경험, 전문성, 권위 및 신뢰를 보여줍니다.

헤드 형성 경험

일관된 둥근 헤드를 생산하려면 정밀한 냉간 헤딩 툴링이 필요합니다. 당사의 툴링 엔지니어들은 둥근 머리 반관형 리벳에 대해 10년 이상의 경험을 갖고 있습니다. 우리는 모든 리벳에 매끄럽고 흠집 없는 돔을 만들기 위해 광택이 나는 캐비티가 있는 카바이드 헤딩 다이를 사용합니다.

동심도에 대한 전문성

둥근 머리 반관형 리벳의 경우 머리부터 생크까지의 동심도가 중요합니다. 동심이 아닌 헤드는 한쪽으로 기울어져 제대로 장착되지 않을 수 있습니다. Nuote Metals는 최대 6mm 직경의 경우 0.10mm TIR(총 표시 판독값) 이내, 더 큰 크기의 경우 0.15mm TIR 이내의 동심도를 유지합니다. 우리는 광학 비교기를 사용하여 각 배치를 확인합니다.

표준을 통한 권위

당사의 둥근 머리 반관형 리벳은 다음을 준수합니다.

ANSI/ASME B18.1.2 – 소형 솔리드 리벳(둥근 머리 치수)

ISO 1051 – 범용 리벳

ISO 9001:2015 - 품질 관리

RoHS 및 REACH – 도금 및 코팅 버전용

테스트를 통한 신뢰

모든 배치둥근 머리 반 관형 리벳~에서누테메탈스겪는다:

치수 검사 – 헤드 직경, 헤드 높이, 생크 직경, 캐비티 깊이

경도 테스트 - 재료별 로크웰 스케일

동심도 검사 - 광학 비교기

설정 테스트 - 클린치 형성을 확인하기 위해 대표적인 재료 스택에 샘플 리벳을 설정함

둥근머리 반관형 리벳 설치 안내서

적절하게 설정하면 꼬리가 안전한 클린치를 형성하는 동안 둥근 머리가 손상되지 않은 상태로 유지됩니다.

필요한 도구

홀 펀치 또는 드릴 – 크기 = 생크 직경 + 0.15–0.25mm

둥근 머리 앤빌 – 리벳 머리 곡률과 일치(설정 중 머리 보호)

세팅 펀치 – 편평하거나 약간 오목하며 생크 직경에 맞는 크기

해머 또는 아버 프레스

단계별 설정(수동)

구멍 준비 – 모든 재료 레이어에 드릴 또는 펀칭을 합니다. 버를 제거하십시오.

리벳 삽입 – 둥근 머리 반관형 리벳을 보이는 쪽에서 구멍에 넣습니다. 둥근 머리는 상단 소재와 같은 높이로 놓여야 합니다.

머리를 지지합니다. 둥근 머리 모루를 리벳 머리에 대고 놓습니다. 이는 돔의 변형을 방지합니다.

꼬리 확장 - 속이 빈 꼬리에 세팅 펀치를 배치합니다. 망치로 세게 두드리거나 압력을 가해 주십시오.

검사 - 꼬리는 편평하거나 약간 둥근 클린치 모양으로 바깥쪽으로 굴러가야 합니다. 둥근 머리에는 움푹 들어간 부분이나 납작한 부분이 없어야 합니다.

일반적인 실수

둥근 머리를 직접 때리면 돔이 변형되고 외관이 파괴됩니다. 항상 어울리는 모루를 사용하십시오.

과도한 설정 – 과도한 힘을 가하면 속이 빈 꼬리가 갈라지거나 재료가 쪼개질 수 있습니다. 반복 가능한 결과를 얻으려면 깊이 조절기가 있는 프레스를 사용하십시오.

작은 구멍 - 자루가 긁히게 되어 완전히 삽입되지 않을 수 있습니다.

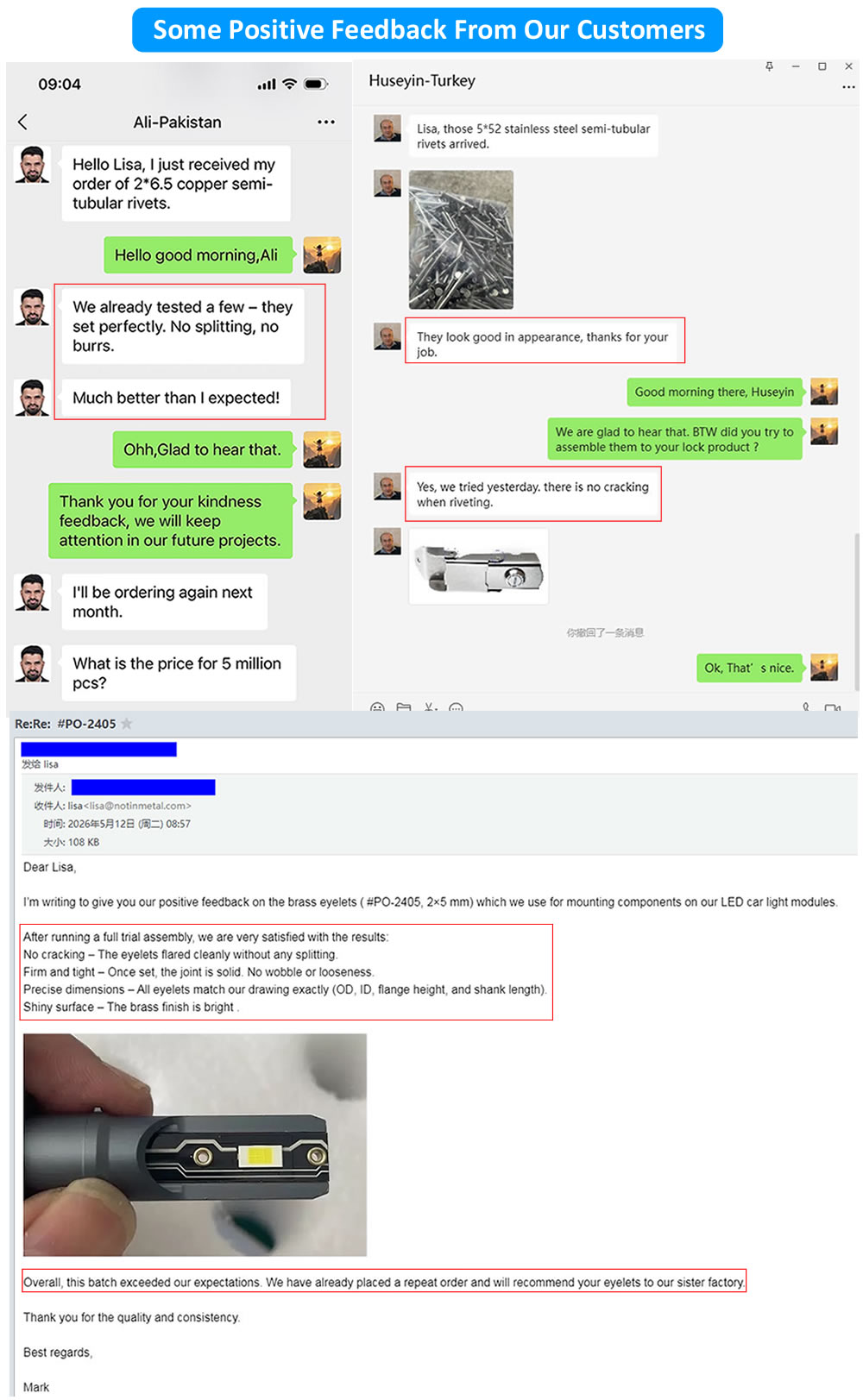

고객의 피드백

둥근 머리 반 관형 리벳에 대해 자주 묻는 질문

다음은 Nuote Metals에 접수된 가장 일반적인 기술 문의입니다.둥근 머리 반 관형 리벳.

Q1: 둥근 머리 반관형 리벳과 솔리드 둥근 머리 리벳의 차이점은 무엇입니까? 각각은 언제 사용해야 합니까?

A: 근본적인 차이점은 꼬리에 있는 빈 구멍입니다. 둥근 머리 반 관형 리벳은 끝에 얕은 구멍이 있어 세팅 중에 옮겨야 하는 재료의 양이 줄어듭니다. 이는 동일한 직경의 솔리드 리벳에 필요한 힘의 25~30%만 필요합니다. 솔리드 라운드 헤드 리벳은 전체적으로 완전히 견고하며 버킹 바를 사용하여 강하게 압착하거나 망치질해야 합니다. 양쪽에 접근할 수 있고 전통적인 돔 모양을 원하는 응용 분야의 경우 둥근 머리 반 관형 리벳이 거의 항상 더 나은 선택입니다. 왜냐하면 설치 속도가 더 빠르고 주변 재료에 대한 스트레스가 적으며 보다 일관된 클린치를 생성하기 때문입니다. 솔리드 리벳은 최대 전단 강도가 유일한 우선순위인 극심한 구조 하중(예: 교량 건설, 압력 용기)에 사용됩니다. 일반 산업, 가구, 수하물 및 자동차 응용 분야의 경우 Nuote Metals는 고전적인 외관과 설치 효율성이 결합된 둥근 머리 반관형 리벳을 권장합니다.

Q2: 둥근 머리 반관형 리벳을 목재나 플라스틱에 사용할 수 있습니까? 재료가 깨질까요?

A: 네, 하지만 예방 조치가 필요합니다.둥근 머리 반관형 리벳목재, 공학목재(MDF, 합판), 경질 플라스틱(ABS, 폴리카보네이트, 아크릴)에 사용할 수 있습니다. 그러나 이러한 재료는 금속처럼 변형되지 않습니다. 리벳 테일은 그 안에 "삽입"되지 않습니다. 목재 및 플라스틱의 경우 Nuote Metals는 다음을 권장합니다. 먼저 생크 직경(생크 + 0.2~0.3mm)보다 약간 큰 여유 구멍을 미리 드릴링합니다. 둘째, 플라스틱의 경우 구멍 입구와 출구를 모따기하여 응력 상승을 방지합니다. 셋째, 꼬리 아래에 지지 와셔를 사용하여 클린칭 힘을 더 넓은 영역에 분산시킵니다. 이렇게 하면 꼬리가 재료를 잡아당기는 것을 방지할 수 있습니다. 넷째, 충격에 의한 균열을 방지하기 위해 해머 타격보다는 제어된 프레스를 사용하여 리벳을 설정합니다. 매우 부서지기 쉬운 플라스틱(아크릴, 폴리스티렌)의 경우 기계적 고정을 완전히 피하거나 숄더 리벳 디자인을 사용하는 것이 좋습니다. Nuote Metals는 부드러운 소재를 위해 특별히 더 큰 플랜지 와셔가 있는 둥근 머리 반관형 리벳을 공급할 수 있습니다.

Q3: 자재 스택 두께가 다를 때 둥근 머리 반 관형 리벳의 올바른 배럴 길이를 어떻게 선택합니까?

A: 클린치 형성에 충분한 재료를 허용하려면 배럴 길이가 총 재료 두께보다 1.0~1.5mm 더 커야 합니다. 예를 들어 재료 스택의 두께가 3.0mm인 경우 배럴 길이가 4.0~4.5mm인 리벳을 선택합니다. 스택 두께가 다양한 경우(예: 두 가지 두께의 힌지) 가장 두꺼운 지점을 사용하여 배럴 길이를 결정합니다. 클린치는 약간 더 높게 위치할 수 있지만 여전히 더 얇은 부분으로 형성됩니다. 상당한 변형(어셈블리 전체에 걸쳐 2mm 이상의 차이)의 경우 Nuote Metals는 서로 다른 영역에서 두 개의 서로 다른 리벳 길이를 사용하거나 캐비티 깊이가 다양한 계단식 배럴을 설계할 것을 권장합니다. 우리는 3mm에서 40mm까지 0.5mm 단위로 맞춤형 배럴 길이를 제공합니다. 특정 자재 스택 두께에 대해 당사 기술팀에 문의하시면 둥근 머리 반관형 리벳에 대한 최적의 배럴 길이를 계산해 드립니다.

Q4: 둥근 머리 반관형 리벳에 강철 외에 어떤 재료를 사용할 수 있습니까? 장식 마감재를 제공합니까?

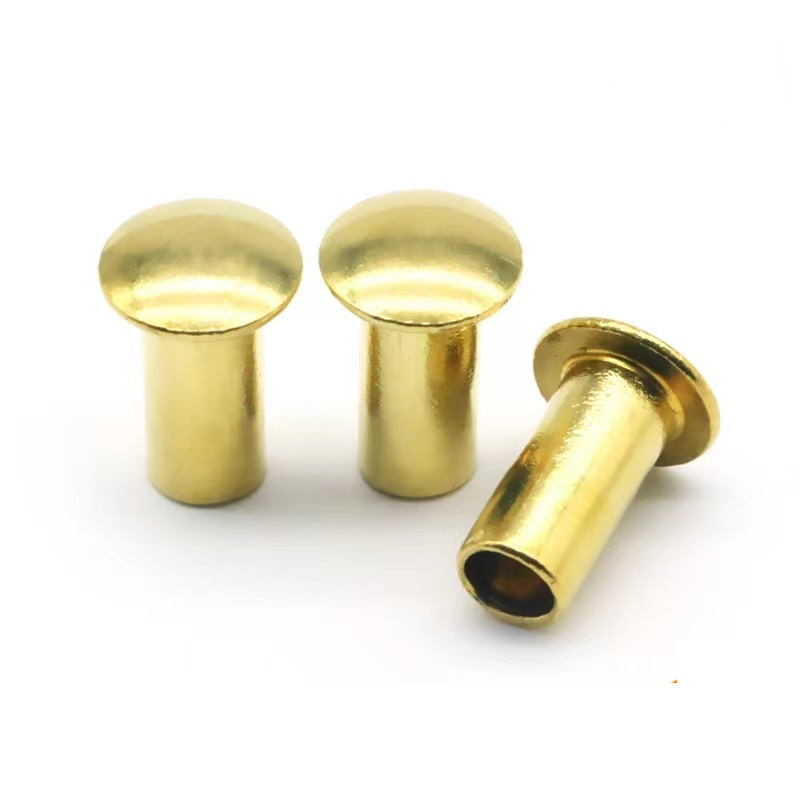

A: 그렇습니다. Nuote Metals는둥근 머리 반 관형 리벳다양한 재료와 마감재로 제작되었습니다. 내부식성 적용을 위해 당사는 부동태화 또는 비드 블라스팅 마감 처리된 스테인리스강(304 또는 316)을 제공합니다. 장식 또는 전기 응용 분야의 경우 천연 래커칠, 골동품, 광택 처리 또는 니켈 도금 마감 처리된 황동(C260)을 제공합니다. 경량 어셈블리의 경우 투명 또는 색상 양극 산화 마감 처리된 알루미늄(5056)을 제공합니다. 고강도, 경량 또는 비자성 요구 사항을 위해 당사는 구리 또는 인청동(스프링 용도)으로 둥근 머리 반관형 리벳을 생산할 수도 있습니다. 눈에 띄는 둥근 머리 반 관형 리벳의 가장 인기 있는 장식 마감재는 앤티크 황동으로 가죽 제품과 가구에 원하는 빈티지하고 변색된 외관을 제공합니다. 니켈 도금된 황동은 실버 컬러의 모던한 느낌을 선사합니다. 강철 리벳의 경우 아연 도금(투명, 파란색 또는 노란색)이 표준이지만 무광택 검정색 마감을 위해 흑색 산화물도 제공합니다. 견적 시 재료와 마감재를 지정하면 Nuote Metals에서 가용성과 최소 주문 수량을 확인해 드립니다.
