하프 관형 리벳

반관형 리벳이는 솔리드 리벳의 강도가 필요하지만 생산 라인에서 솔리드 리벳이 요구하는 무거운 프레스, 느린 사이클, 높은 세팅력을 감당할 수 없을 때 지정하는 것입니다. 일반적으로 배럴 길이의 45~55%에 해당하는 꼬리 끝에 얕은 구멍이 있는 반관형 설계는 설치 중에 중공 부분의 얇은 벽만 바깥쪽으로 굴러간다는 것을 의미합니다. 그 결과, 더 빠른 조립, 더 가벼운 툴링, 그리고 매번 일관된 클린치가 가능해졌습니다.

조립 라인이 빠른 속도로 실행되고 조인트가 여전히 고정되어야 하는 경우 절반 관형 리벳이 제공됩니다.

반관형 vs. 고체 vs. 완전 관형 – 올바른 디자인 선택

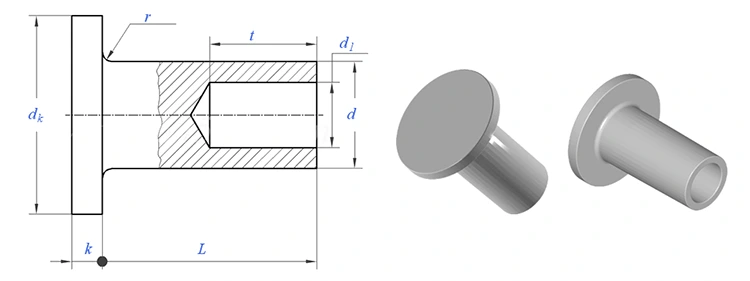

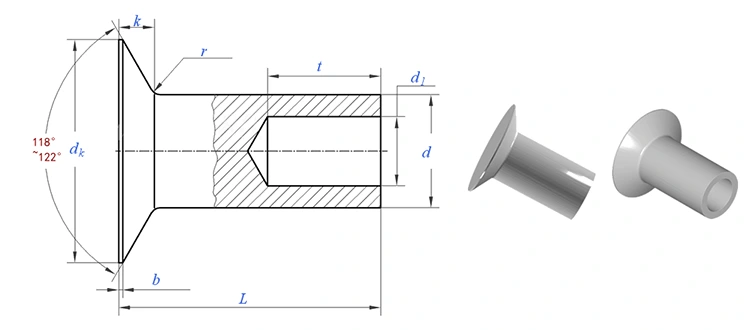

반관형 리벳의 특징은 꼬리 끝에 있는 얕은 구멍(일반적으로 배럴 길이의 45~55%)입니다. 설치하는 동안 이 빈 부분의 얇은 벽만 바깥쪽으로 굴러가며 클린치를 형성합니다. 이는 솔리드 리벳(완전 솔리드) 및 완전 관형 리벳(완전 중공)과 근본적으로 다릅니다.

대부분의 산업, 가구, 자동차 및 하드웨어 응용 분야에서 반관형 리벳은 강도와 ​​생산 효율성의 최상의 균형을 제공합니다.

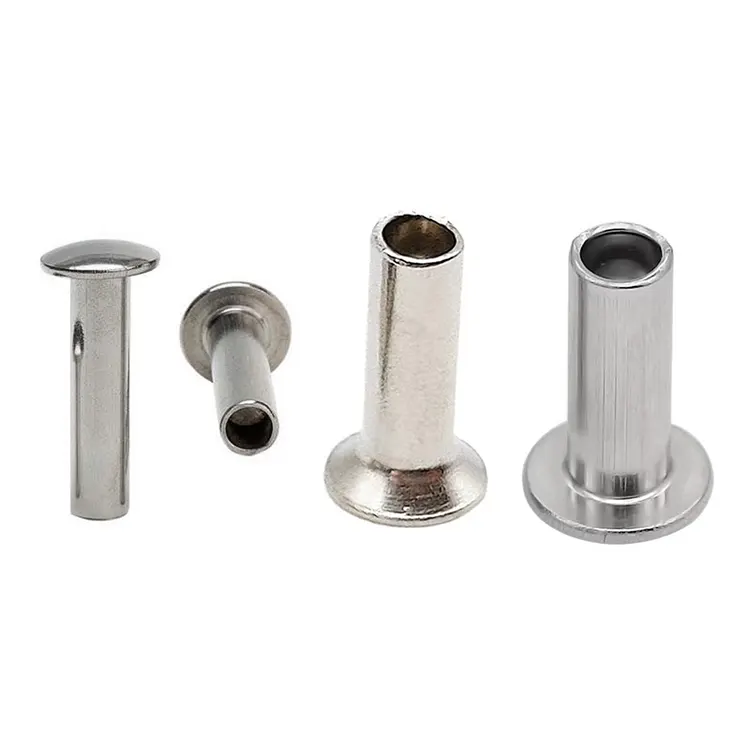

재료 및 헤드 스타일 - 우리가 제공하는 것

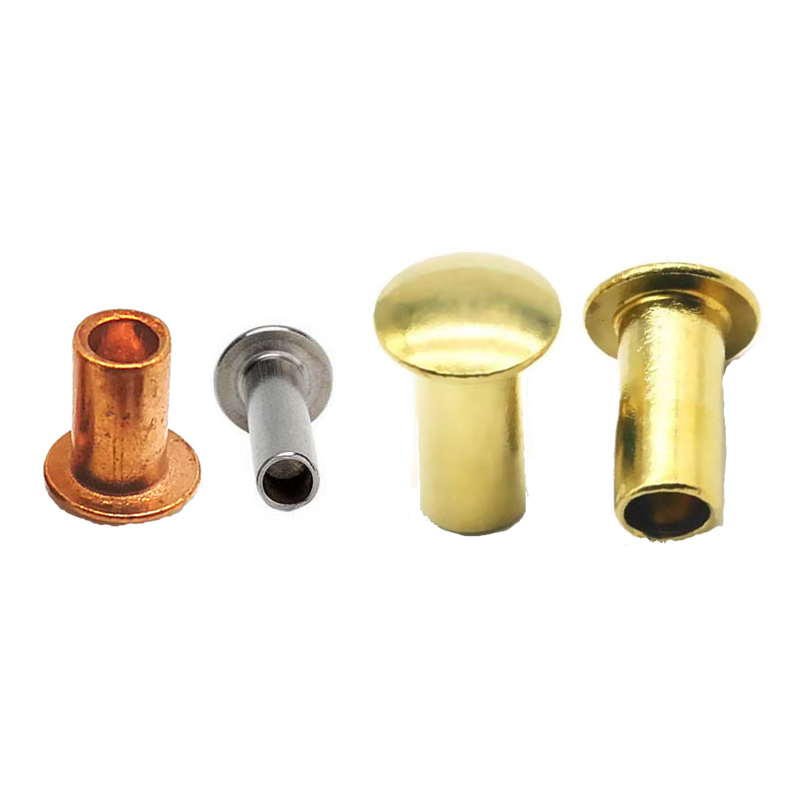

귀하의 응용 분야 요구 사항에 맞게 5가지 재료군과 8가지 헤드 스타일로 제공됩니다.

사용 가능한 헤드 스타일:

마감: 아연 도금, 흑색 산화물, 부동태화, 래커 처리, 니켈 도금, 앤틱 처리, 양극 처리, 일반 - 재료에 따라 다름.

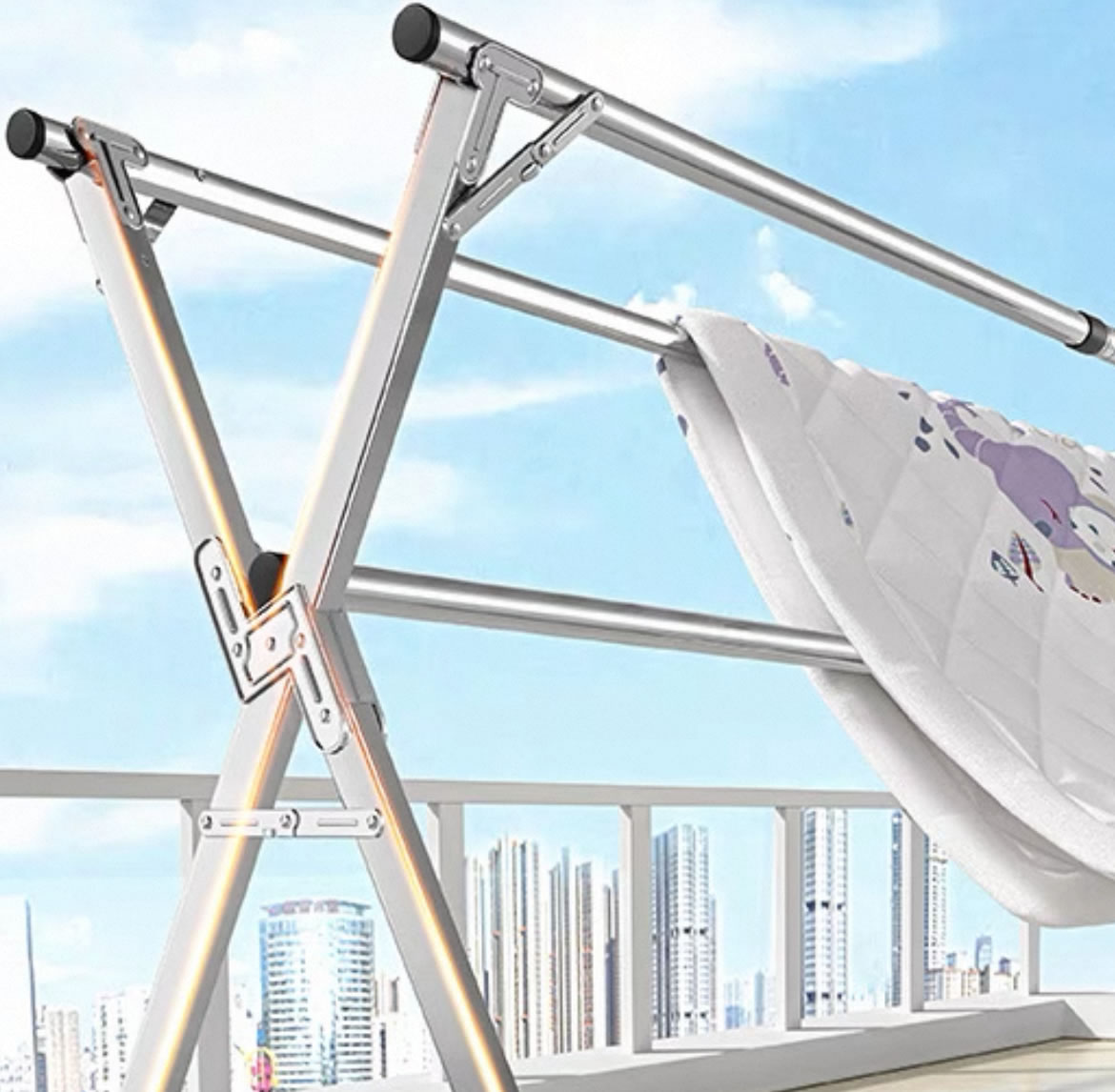

실제 적용 사례 – 알루미늄 옷 건조대

휴대용 의류 건조대 제조업체는 알루미늄 리벳을 사용하여 접이식 선반에 가위형 경첩 조인트를 조립하고 있었습니다. 기존 리벳은 견고한 알루미늄이었습니다. 작동했지만 조립 라인은 고객이 원하는 것보다 느렸습니다. 세팅력이 높기 때문에 프레스 설정에 주의가 필요했으며 정렬 불량으로 인해 얇은 알루미늄 튜브가 변형되었습니다. 고객은 접합 강도를 저하시키지 않으면서 더 빠른 조립을 원했습니다.

우리는 실패 모드를 분석했습니다. 이 응용 분야에서는 솔리드 리벳이 과도하게 지정되었습니다. 힌지 조인트에 가해지는 하중은 젖은 옷 몇 킬로그램 정도로 적당했고, 튜브가 얇기 때문에 뒤틀림 위험도 높았습니다. 해결책은 충분한 강도를 제공하면서도 경화력을 줄이는 반관형 설계였습니다.

Nuote Metals는 알루미늄 반관형 반관형 리벳(4.0mm 생크, 7.0mm 둥근 헤드, 10.0mm 배럴 길이, 일반 마감)을 제공했습니다. 반관형 캐비티는 설정력을 60% 이상 줄여 튜브 왜곡을 제거했습니다. 알루미늄 소재가 랙 프레임과 잘 어울렸습니다. 둥근 머리는 깨끗하고 일관된 외관을 제공했습니다.

고객은 500개의 랙에 걸쳐 1,000개의 리벳을 테스트했습니다. 15kg의 하중으로 10,000회 접은 후에도 뒤틀림이나 헐거움이 없습니다. 조립 속도는 35% 증가했고 불량률은 거의 0으로 떨어졌습니다. 현재 그들은 매년 300,000개의 배치로 반관형 리벳을 주문하고 있습니다.

리벳 지정 방법 - 고객에게 필요한 것

고객의 정확한 요구 사항에 맞게 맞춤 생산됩니다. 귀하의 사양을 올바르게 설정하는 데 필요한 사항은 다음과 같습니다.

우리에게 필요한 치수는 다음과 같습니다.

• 생크 직경 – 1.5mm ~ 8.0mm
• 배럴 길이 – 헤드 아래쪽부터 생크 끝까지 측정됩니다. 우리는 이를 재료 스택 두께로부터 계산합니다.
• 헤드 스타일 - 원형, 평면형, 타원형, 트러스형, 팬형, 범용형, 버섯형 또는 접시형
• 헤드 직경 - 베어링 표면 요구 사항에 일치

귀하가 내리는 선택은 다음과 같습니다.

• 재질 – 강철, 스테인리스, 황동, 구리 또는 알루미늄
• 디자인 - 고체 또는 반관형
• 마감 – 아연, 부동태화, 래커 처리, 니켈, 양극 처리, 골동품 등

배럴 길이나 헤드 직경이 확실하지 않은 경우:재료 스택 두께나 샘플 부품을 보내주십시오. 최적의 치수를 추천해 드립니다. 우리는 엔지니어링 조언에 대해 비용을 청구하지 않습니다.

샘플 리드타임:표준 사양의 경우 5~10일. 맞춤형 툴링: 15~20일.

원자재부터 완제품 리벳까지 - 당사의 생산 워크플로우

반관형 리벳은 고속 프레스와 정밀 다이를 사용하여 실온에서 금속을 성형하는 공정인 냉간압조를 통해 형성됩니다. 단계별로 수행하는 방법은 다음과 같습니다.

자재 조달– 승인된 공장에서 인증된 와이어를 구매합니다. 각 코일에는 완전한 추적성을 위해 밀 테스트 인증서와 열 번호가 함께 제공됩니다. 적절한 서류가 없는 코일은 허용되지 않습니다.

입고 자재 검사– 모든 코일의 직경(레이저 마이크로미터, ±0.02mm)과 경도(로크웰 테스터)를 검사합니다. 강철의 경우 HRB 70-85가 필요합니다. 분광계는 재료 구성을 확인합니다. 사양을 벗어난 코일은 생산 현장에 도달하기 전에 거부됩니다.

콜드 헤딩– 와이어가 다중 스테이션 콜드 헤더로 연결됩니다. 단일 연속 순서:

• 와이어는 정확한 생크 직경에 맞춰 그려집니다.
• 정확한 블랭크 길이로 절단
• 첫 번째 타격은 공백을 사각형으로 만듭니다.
• 두 번째 타격이 머리를 형성합니다(8개의 머리 스타일 중 하나).
• 세 번째 블로우는 반중공 캐비티를 45~55% 깊이로 돌출시킵니다.

도금 또는 코팅– 아연, 부동태화, 래커, 니켈, 아노다이징 또는 기타 마감재가 지정된 대로 적용됩니다. 도금 두께는 XRF로 검증됩니다.

최종검사– 중요 치수에 대한 100% 광학 분류. AQL 샘플을 수동으로 확인했습니다. 모든 배치마다 치수 보고서 및 인증서가 발행됩니다.

반관형 리벳에 냉간압조 작업을 수행하는 이유:

• 캐비티 깊이는 정확해야 합니다. 너무 얕고 세팅력이 높게 유지됩니다. 너무 깊어 클린치가 약합니다.
• 냉간압조 작업을 통해 재료가 경화되어 열처리 없이 표면 경도가 15~20% 증가합니다.
• 프로세스에는 일관성이 내장되어 있습니다. 모든 리벳은 첫 번째 리벳과 일치합니다.

품질 관리 – 우리가 확인하는 사항, 그것이 중요한 이유

우리의 검사 과정:

• 들어오는 와이어 – 생산이 시작되기 전에 직경과 경도를 확인합니다. 분광계는 재료 구성을 확인합니다.
• 첫 번째 기사 – 광학 비교기로 측정한 리벳 10개. 섕크, 헤드, 배럴 길이, 캐비티 깊이 등 모든 치수가 검증되었습니다.
• 공정 중 – 500개마다 리벳 5개. 디지털 캘리퍼스로 중요한 치수를 확인했습니다. 드리프트가 발생하면 언론이 중단됩니다.
• 세팅 테스트 - 2,000개마다 샘플 재료에 세팅합니다. 클린치에서 대칭성, 조임성 및 균열을 검사했습니다.
• 최종 분류 – 100% 광학 검사. AQL 샘플을 수동으로 확인했습니다.

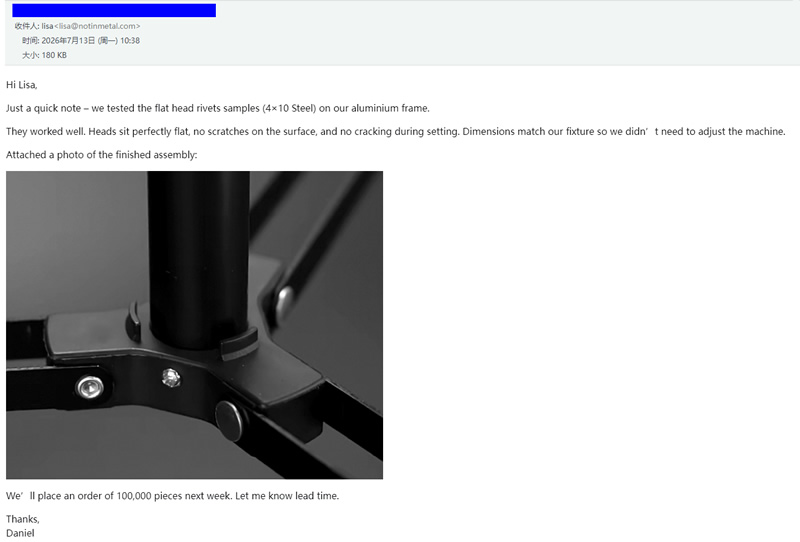

고객의 의견 – 실제 피드백

우리는 품질만을 주장하는 것이 아니라 고객이 우리를 대변하도록 합니다. 위 이미지는 생산 라인에서 당사의 반관형 리벳을 사용한 고객의 실제 피드백을 보여줍니다. 가구 제조업체부터 전자 조립업체에 이르기까지 당사의 제품 품질, 배송 신뢰성 및 기술 지원에 대한 경험을 공유합니다.

귀하의 주문 – 당사가 귀하에게 보내는 내용

리벳이 도착하면 제품 그 이상을 받게 됩니다. 우리는 무엇이 만들어졌는지, 그리고 그것이 어떻게 검증되었는지에 대한 완전한 기록을 포함합니다.

상자에서 찾을 수 있는 것:

• 밀봉된 폴리 백에 들어 있는 리벳 – 부품 번호, 배치 번호 및 수량으로 라벨이 붙어 있습니다. 느슨한 부품도 없고 추측도 없습니다.
• 재료 인증서 - 원래 코일의 화학적 조성 및 인장 특성. 열 번호를 추적할 수 있습니다.
• 검사 시트 – 배치에서 리벳 10개에 대한 실제 측정값입니다. 생크 직경, 헤드 직경, 헤드 높이, 배럴 길이 및 캐비티 깊이를 기록합니다.
• 마감 인증서 - 도금 리벳의 경우 XRF 두께 검증.
• 적합성 문서 – 추적성을 위해 고유한 배치 번호와 함께 QA 관리자가 서명했습니다.
• 우리는 사본을 5년 동안 보관하지만 귀하의 사본도 보관하는 것이 좋습니다.

인증 대상:ISO 9001:2015, RoHS, REACH

우리가 자주 대답하는 세 가지 질문

Q1: 반관형 리벳을 사용하고 있는데 세팅 중에 계속 균열이 발생합니다. 이 문제의 원인은 무엇이며 어떻게 해결할 수 있습니까?

A: 설정 중 균열이 발생하는 것은 우리가 듣는 가장 일반적인 문제 중 하나입니다. 가장 가능성이 높은 원인과 해결 방법은 다음과 같습니다.

원인 1: 용도에 맞는 재료가 잘못되었습니다. 스테인레스 스틸 가공은 강철이나 황동보다 빠르게 경화되며 균열이 발생하기 쉽습니다. 당신이 사용하는 경우스테인레스 반 관형 리벳균열이 발생하면 저탄소 강철이나 황동으로 바꾸는 것을 고려해 보십시오. 경화하는 동안 더 관대합니다.

원인 2: 캐비티 깊이가 너무 깊습니다. 캐비티가 배럴 길이의 55%를 초과하면 나머지 벽 두께가 너무 얇아 롤링 동작을 지원할 수 없습니다. 해결책은 간단합니다. 캐비티 깊이를 배럴 길이의 45~50%로 조정할 수 있습니다. 현재 리벳을 보내주시면 캐비티 깊이를 측정해 드리겠습니다.

원인 3: 설정력이 너무 높습니다. 반관형 리벳은 솔리드 리벳에 필요한 힘의 25~30%만 필요합니다. 프레스를 너무 높게 설정하면 빈 벽이 부드럽게 굴러가지 않고 갈라질 수 있습니다. 세팅력을 30% 줄이고 다시 테스트해 보세요.

원인 4: 재료 스택 두께가 올바르지 않습니다. 배럴 길이가 너무 짧으면 클린치가 완전히 형성되기 전에 빈 부분이 바닥에 닿게 됩니다. 배럴 길이는 전체 재료 스택 두께보다 1.5~2.0mm 더 길어야 합니다. 스택 두께를 측정하여 당사에 보내주십시오. 배럴 길이를 확인해 드리겠습니다.

이들 방법으로도 문제가 해결되지 않으면 깨진 리벳과 자재 더미의 샘플을 보내주십시오. 우리는 무료로 오류를 분석하고 특정 수정 사항을 권장해 드립니다.

Q2: 실외 용도로 사용할 수 있나요?

A: 네, 소재와 마감이 적절합니다. 실외 적용의 경우 다음을 권장합니다.

영구적인 내식성을 위해 부동태화 마감 처리된 스테인리스강(304 또는 316)

96시간 동안 염수 분무에 대한 저항성을 제공하는 노란색 크롬산염이 포함된 아연 도금 강철(차폐된 실외 사용에 적합)

경량 실외 조립을 위한 양극산화 처리된 알루미늄

Q3: 반관형 리벳의 올바른 배럴 길이를 어떻게 선택합니까?

A: 총 재료 스택 두께보다 약 1.5-2.0mm 더 긴 배럴 길이를 선택하십시오. 예를 들어, 2mm 시트 2개(총 4mm)를 접합하는 경우 배럴 길이를 5.5~6.0mm로 선택합니다. 이 추가 길이는 중공 부분이 바깥쪽으로 굴러가며 바닥이 무너지지 않고 안전한 클린치를 형성할 수 있는 충분한 재료를 제공합니다. 배럴이 너무 짧으면 클린치가 약해집니다. 너무 길면 배럴이 구겨질 수 있습니다. 재료 스택 두께를 보내주시면 정확한 길이를 추천해 드립니다.
