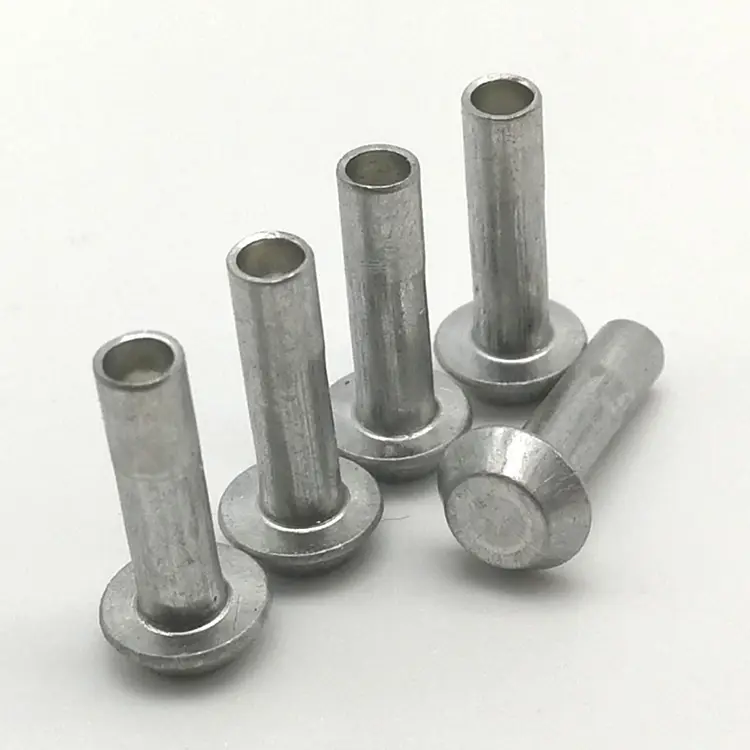

유니버셜 헤드 반관형 리벳

때로는 어떤 머리 스타일을 지정해야 할지 정확히 알지 못하는 경우가 있습니다. 라운드가 너무 좁습니다. 플랫이 너무 낮습니다. 트러스가 너무 넓습니다. 범용 헤드 반관형 리벳은 중간 지점입니다. 대부분의 재료에서 풀스루를 방지할 만큼 충분히 넓고, 걸림 현상을 방지할 만큼 충분히 낮으며, 전문가처럼 보일 만큼 충분히 둥글게 되어 있습니다. 그리고 반중공 캐비티는 솔리드 리벳에 비해 세팅력을 70% 줄입니다.

어떤 헤드 스타일을 선택해야 할지 확실하지 않은 경우 범용 헤드가 안전한 방법입니다.

유니버셜 대 다른 헤드 – 중간이 승리하는 곳

유니버셜 헤드는 둥근 헤드와 트러스 헤드 사이에 위치합니다. 원형보다는 넓고, 트러스보다 좁으며, 원형보다는 낮지만 플랫보다는 높다.

다음과 같은 경우 범용 헤드를 선택하십시오.어떤 헤드 스타일을 선택해야 할지 확신할 수 없습니다. 보편적인 것이 안전한 기본값입니다. 혼합 재료(금속 + 플라스틱, 금속 + 목재)를 조립하고 있습니다. 베어링 면적과 프로필의 균형이 필요합니다. 당신은 주의를 끌지 않으면서 전문적으로 보이는 리벳을 원합니다.

반관형 대 고체 - 중공형이 승리하는 곳

반관형 디자인은 꼬리 부분에 얕은 구멍이 있습니다(배럴 길이의 45~55%). 설치하는 동안 이 속이 빈 부분의 얇은 벽만 바깥쪽으로 굴러가며 클린치를 형성합니다. 이는 솔리드 리벳의 힘의 25~30%만 필요합니다.

하나의 실제 응용 – 주거용 게이트 힌지 어셈블리

한 하드웨어 제조업체는 주거용 대문 경첩 및 래치 라인을 생산하고 있었습니다. 게이트 구성 요소는 플라스틱 베어링 인서트가 포함된 분말 코팅 강철이었습니다. 둥근 머리 리벳은 너무 좁았습니다. 반복 사용 후 머리가 분말 코팅된 강철을 통과하여 당겨졌습니다. 트러스 헤드 리벳이 너무 넓어서 주거용 제품에서는 부피가 크고 산업적으로 보였습니다.

우리는 아연 도금 강철 범용 헤드 반관형 리벳(생크 5.0mm, 헤드 직경 10.5mm, 배럴 길이 12.0mm)을 공급했습니다. 유니버셜 헤드는 부피가 커 보이지 않으면서도 풀스루를 방지하는 데 필요한 추가 베어링 영역을 제공했습니다. 매끄럽고 둥근 모양의 프로필은 주거용 미학과 잘 어울렸습니다. 반중공 캐비티는 설정력을 낮게 유지하여 플라스틱 베어링 인서트의 손상을 방지합니다. 고객은 500개의 게이트 세트에서 1,000개의 리벳을 테스트했습니다. 10,000번의 개방 폐쇄 주기 및 실외 노출 테스트 후 풀스루나 풀림 현상이 발생하지 않았습니다. 이제 그들은 매년 200,000개 일괄로 범용 헤드 반관형 리벳을 주문합니다.

재료 및 마감재 – 우리가 제공하는 것

Nuote Metals는 다양한 재료군으로 범용 헤드 반관형 리벳을 제조합니다.

표준 마감:아연 도금, 니켈 도금, 부동태화, 래커 처리, 앤틱 처리, 일반.

유니버셜 헤드의 차이점 – 균형 있고 다재다능하며 신뢰성이 높습니다.

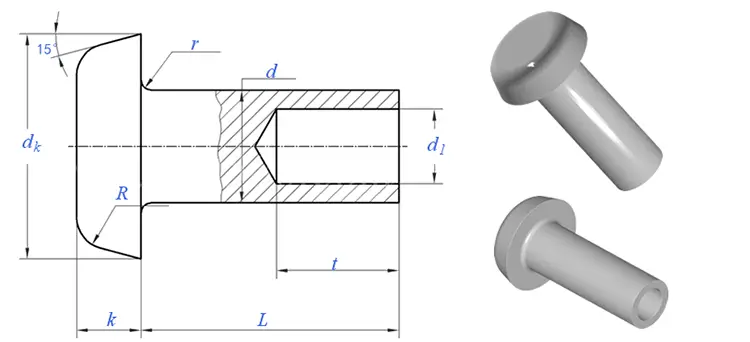

유니버셜 헤드는 우리가 만드는 가장 다재다능한 헤드 스타일입니다. 혼합 재료에서 풀스루를 방지할 수 있을 만큼 넓고, 걸림 현상을 방지할 수 있을 만큼 낮으며, 전문적으로 보일 수 있을 만큼 부드럽습니다. 중심에서 가장자리까지 연속적인 반경은 하중을 고르게 분산시키고 응력 집중을 줄입니다. 2.0~2.2× 생크 직경의 베어링 표면은 원형 헤드보다 훨씬 더 넓은 면적을 제공하며 이는 대부분의 혼합 재료 어셈블리에 충분합니다.

제조 공정 – 유니버셜 헤드 세미 관형 리벳을 만드는 방법 보기

당사의 냉간압조 공정은 와이어를 연속적인 순서로 완성된 범용 헤드 반관형 리벳으로 변환합니다.

재료 준비:인증된 와이어는 정확한 생크 직경(±0.02mm)으로 그려집니다. 분광계는 재료 등급을 확인합니다. 사양을 벗어난 재료는 생산이 시작되기 전에 거부됩니다.

냉간 제목:와이어는 다중 스테이션 콜드 헤더로 연결됩니다. 단일 시퀀스에서 블랭크는 사각형으로 만들어지고 헤드는 부드러운 반경 프로파일로 형성되며 반중공 캐비티는 45~55% 깊이로 압출됩니다. 연마된 카바이드 다이는 표면 자국을 방지합니다.

트리밍 및 텀블링:플래시가 제거되고 마이크로 버가 제거됩니다.

도금 또는 코팅:지정된 대로 적용 – 아연, 니켈, 부동태화, 래커 또는 골동품 마감.

최종 검사:100% 광학 선별을 통해 헤드 직경, 헤드 높이, 생크 직경, 배럴 길이 및 캐비티 깊이를 검증합니다. AQL 샘플을 수동으로 확인했습니다.

샘플 리드타임:5~7일 표준; 맞춤형 툴링: 15~20일.

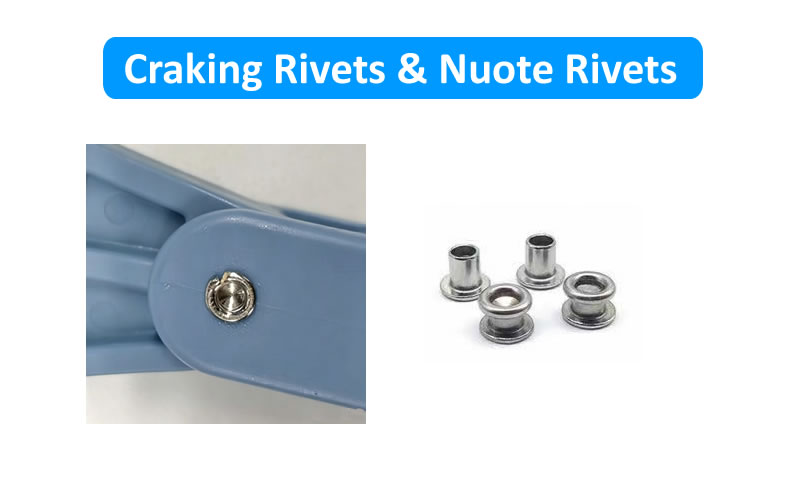

리벳이 세팅 중에 깨지는 이유 – 좋음과 나쁨

세팅 중에 갈라지는 리벳은 생산에 있어서 악몽입니다. 이는 자재를 낭비하고 라인 속도를 늦추며 현장 고장으로 이어질 수 있습니다. 균열의 원인과 리벳이 이를 방지하는 방법은 다음과 같습니다.

균열의 가장 일반적인 원인은 일관되지 않은 캐비티 깊이입니다. 캐비티가 너무 깊으면 나머지 벽이 너무 얇아 롤링 동작을 지탱할 수 없습니다. 롤링 대신 균열이 발생합니다. 우리는 모든 배치에서 캐비티 깊이를 배럴 길이의 45-55%로 제어합니다. 크랙이 발생하는 경우 샘플을 보내주세요. 무료로 캐비티 깊이를 측정하고 문제를 진단해 드립니다.

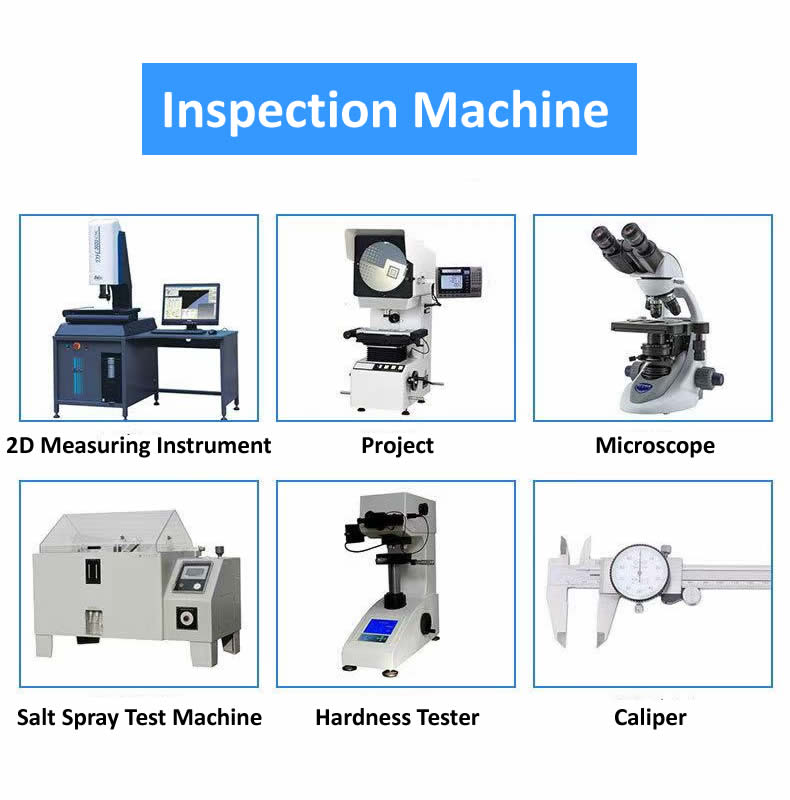

검사 장비 – 품질을 검증하는 방법

우리는 유니버설 헤드 반관형 리벳의 모든 배치를 검증하기 위해 광범위한 교정 검사 장비를 유지 관리합니다.

레이저 마이크로미터– ±0.02mm까지 고속 비접촉 생크 직경 측정

광학 비교기(프로파일 프로젝터)– 헤드 직경, 헤드 높이, 캐비티 깊이 검사

2.5D 영상 측정 시스템– 전체 윤곽 측정 및 동심도 검증

로크웰 경도 시험기– 원료 경도 검증

분광계– 재료 구성 검증

염수 분무 시험 챔버– 필요한 경우 내식성 테스트(ASTM B117)

XRF 두께 측정기– 도금 두께 검증

모든 장비는 매년 공인된 제3자 연구소에서 교정됩니다. 검사 기록은 5년 동안 보관되며 모든 배송에 포함됩니다.

우리가 자주 대답하는 세 가지 질문

Q: "생산 수량을 주문하기 전에 샘플을 얻을 수 있습니까?"

A: 그렇습니다. 우리는 모든 제품에 대한 샘플을 제공합니다. 표준 기존 사양의 경우 샘플이 무료로 제공되며 배송비만 지불하시면 됩니다. 맞춤형 크기 또는 맞춤형 툴링의 경우 샘플 가용성 및 리드 타임은 특정 요구 사항에 따라 다릅니다. 도면이나 사양을 당사 영업팀에 문의하시면 샘플 비용과 배송 일정에 대해 조언해 드립니다.

Q: "둥근 헤드 대신 범용 헤드를 선택해야 하는 경우는 언제인가요?"

A: 유니버셜 헤드는 둥근 헤드보다 더 넓고(생크 직경 2.0~2.2배 대 1.6~1.8배) 약간 낮습니다. 또한 보다 연속적이고 반경이 있는 프로파일을 가지며 뚜렷한 돔이 적습니다. 시각적 차이는 미묘하지만 기능적 차이는 실제입니다. 범용 헤드는 혼합 재료에서 풀스루를 방지하기 위해 더 많은 베어링 영역을 제공합니다. 구멍이 좁은 금속 대 금속 조립품의 경우 둥근 헤드가 여전히 더 나은 선택입니다. 강철과 플라스틱, 강철과 목재, 강철과 복합재 등 혼합 재료의 경우 범용 헤드가 더 안전합니다. 위의 게이트 하드웨어 케이스에서는 둥근 머리가 당겨졌습니다. 유니버설 헤드 개최.

Q: "유니버설 헤드 세미 튜브형 리벳을 실외에서 사용할 수 있습니까?"

A: 네, 소재와 마감이 적절합니다. 실외 적용의 경우 영구적인 내식성을 위해 부동태화 마감 처리된 스테인리스강(304 또는 316)을 권장합니다. 일반 옥외 노출(비, 습기)에는 304면 충분합니다. 316은 해안 또는 염수 분무 환경에 권장됩니다. 예산이 부족한 경우 노란색 크롬산염이 포함된 아연 도금 강철은 96시간의 염수 분무 저항성을 제공하므로 보호된 실외 사용에 적합합니다. 위의 게이트 하드웨어 사례에서 고객은 게이트가 (현관 아래) 보호되고 비용 절감이 상당했기 때문에 아연 도금 강철을 선택했습니다.
