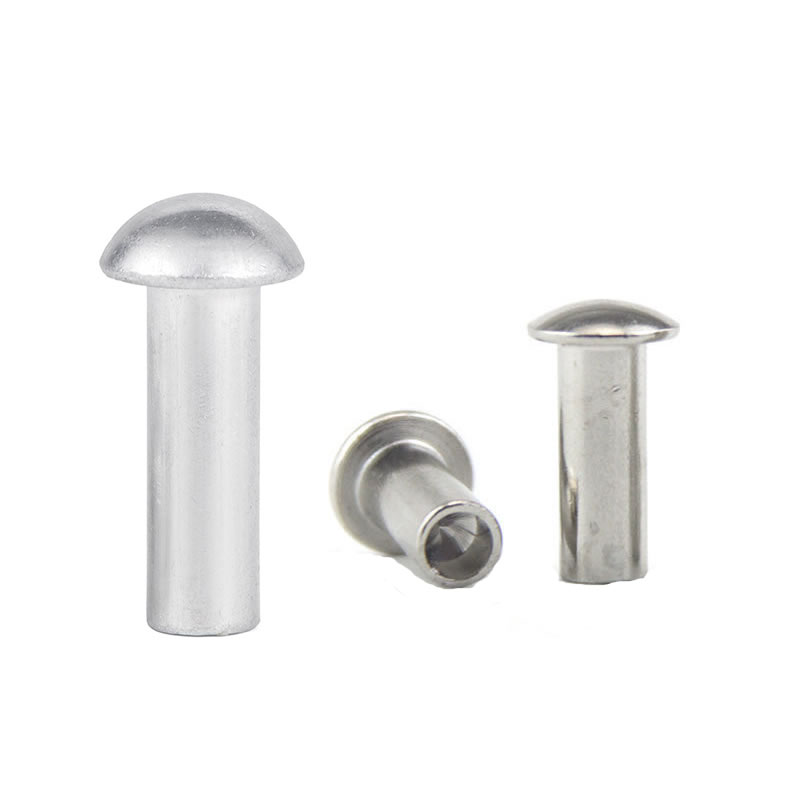

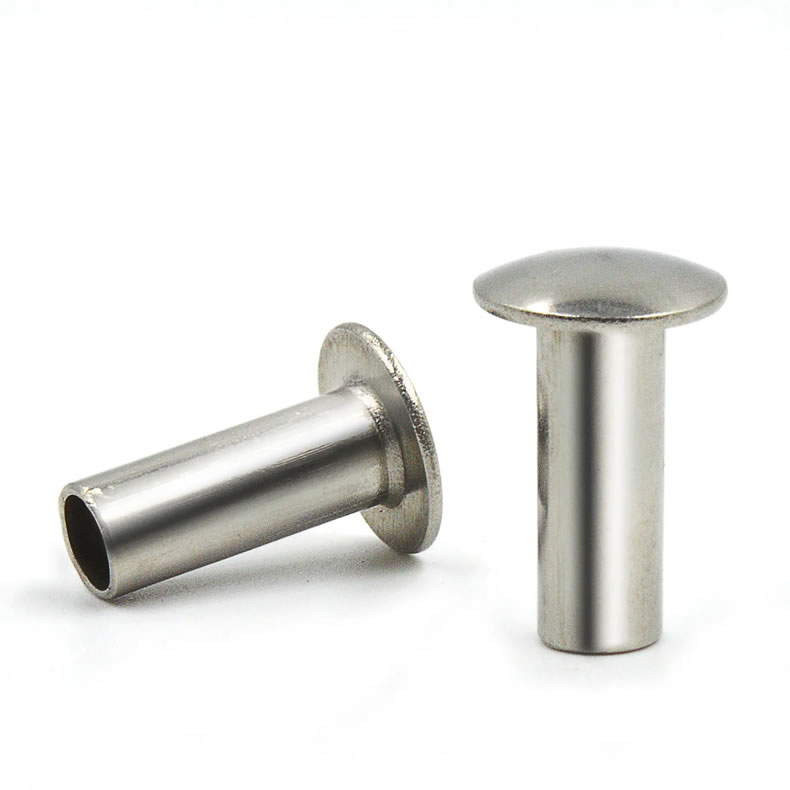

팬 헤드 세미 할로우 리벳

표면 위에 깔끔하게 자리잡은 적당한 돔형 헤드의 경우 중국 공장인 Nuote Metals의 맞춤형 팬 헤드 세미 할로우 리벳이 기능과 마감을 모두 제공합니다. 팬 헤드는 풀 돔의 부피 없이도 우수한 클램핑력을 제공하는 반면, 반중공 본체는 구동 노력을 줄이고 기판 손상을 방지합니다. 전기 인클로저, 가구 하드웨어 및 자동차 트림에 이상적입니다. 강철, 황동 또는 스테인리스강으로 제공됩니다. 언제나 일관된 플레어와 안전한 그립감을 얻으세요. 조립 공정을 단순화하는 정밀 제작 리벳을 믿으십시오.

문의 보내기

제품 설명

둥근 머리의 높은 돔과 납작한 머리의 낮은 프로필 사이에 팬 머리가 있습니다. 팬이 거꾸로 뒤집힌 것처럼 넓고 약간 돔형 상단이 있고 수직 측면이 짧습니다. 둥근 헤드보다 더 많은 베어링 영역이 필요하고 플랫 헤드보다 더 많은 헤드 높이가 필요한 조립업체의 경우 팬 헤드 세미 중공 리벳은 실용적인 절충안을 제공합니다.

저탄소강, 스테인리스강(304/316) 및 황동으로 제작된 Nuote Metals 콜드 헤드 팬 헤드 세미 할로우 리벳. 반중공 캐비티는 솔리드 리벳에 비해 세팅력을 약 70% 감소시킵니다. 이 페이지에서는 먼저 기술적인 세부 사항을 설명한 다음 삼각대 제조업체가 리벳을 사용하여 무게 절감 문제를 해결한 방법을 보여줍니다.

기술 사양 – 제공되는 혜택

헤드 형상 – 팬 대 기타

머리 스타일	헤드 직경/생크	머리 높이	측면 프로필	최고의 대상
둥근	1.6~1.8 : 1	키가 크다(45~50%)	연속 돔	고전단, 금속-금속
팬	1.8–2.2 : 1	중간(35~40%)	짧은 직선 벽이 있는 돔	눈에 띄지만 부피가 크지 않은 총회
평평한	2.0~2.5 : 1	낮음(25~30%)	플랫 탑	공간 제한, 로우 프로파일

팬 헤드는 종종 둥근 헤드로 오해되지만 직선형 측벽은 더 크고 평평한 베어링 표면을 제공하므로 산업용으로 보이지 않는 얇은 시트나 플라스틱에 이상적입니다.

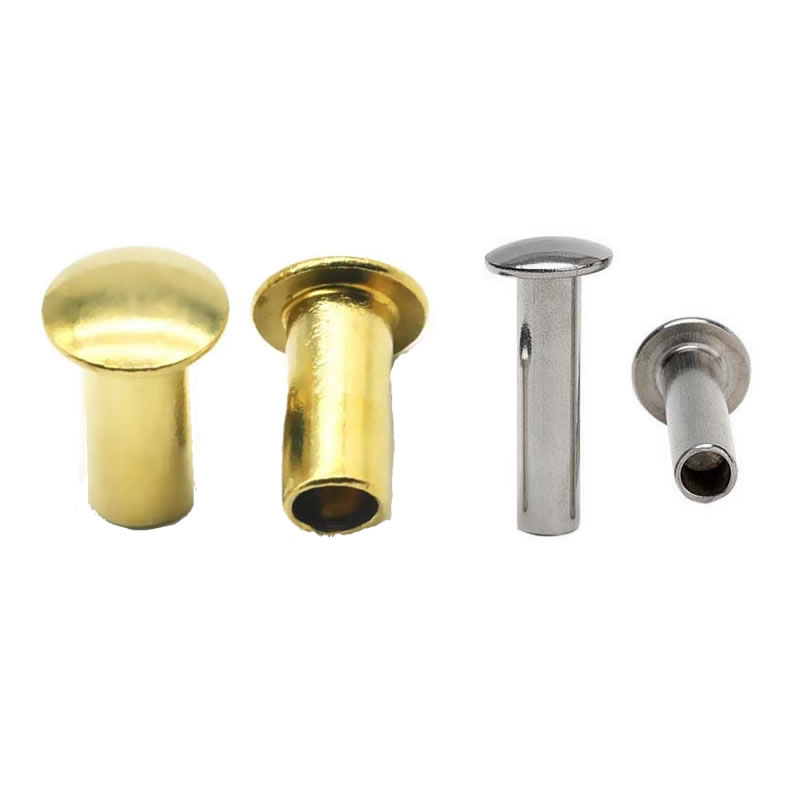

재료 옵션

재료	등급	인장력(MPa)	경도	전형적인 마무리
저탄소강	1008, Q195	400~500	HRB 70-85	아연 도금, 흑색 산화물
스테인레스 스틸	304, 316	620~750	HRB 80-95	부동태화, 비드블라스팅
놋쇠	C26000	315~390	HRB 60-75	래커칠, 앤티크, 니켈

표준 치수(스틸, 팬 헤드)

생크 직경(mm)	헤드 직경(mm)	헤드 높이(mm)	배럴 길이(mm)	캐비티 깊이	그립 범위(mm)
3.0	5.5 – 6.5	1.2 – 1.5	4,5,6,8	길이의 45~55%	1.5 – 3.5
4.0	7.0 – 8.5	1.6 – 2.0	5,6,8,10,12	길이의 45~55%	2.0 – 5.0
5.0	9.0 – 11.0	2.0 – 2.5	6,8,10,12,15	길이의 45~55%	2.5 – 6.5
6.0	11.0 – 13.0	2.4 – 3.0	8,10,12,15,20	길이의 45~55%	3.0 – 8.0

공차: 생크 ±0.05mm, 헤드 직경 ±0.15mm, 길이 ±0.15mm. 맞춤형 길이가 가능합니다.

기계 데이터(5mm 강철, 2mm 알루미늄으로 설정)

재산	값
단일 전단	11,000 – 13,000N
풀아웃(알루미늄)	5,500 – 6,800N
권장 구멍 크기	생크 + 0.15 – 0.20mm
세팅력	1.2~2.0톤

리벳 만드는 방법을 보려면 아래 비디오를 확인하세요.

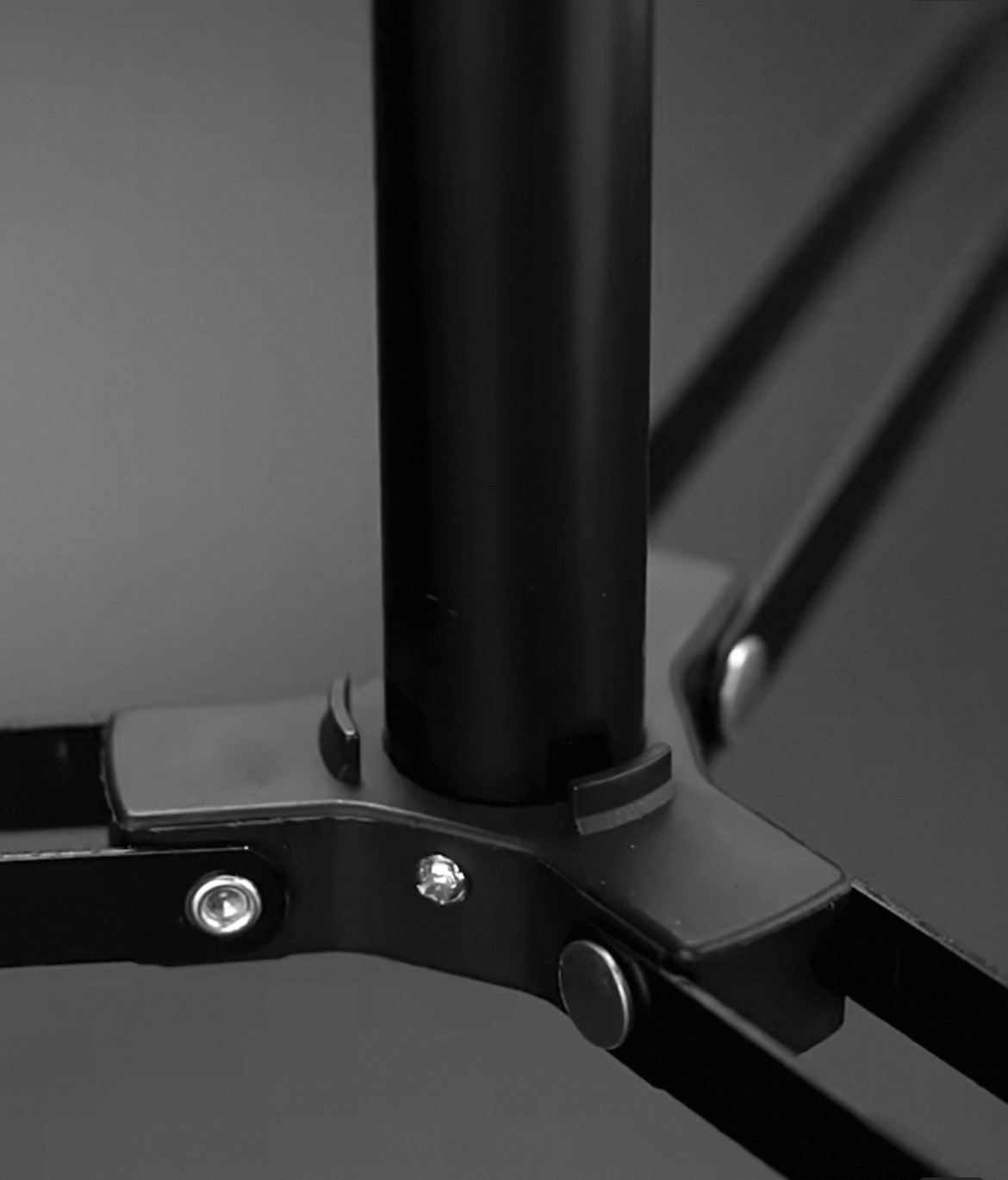

하나의 응용 프로그램 - 카메라 삼각대 다리 경첩

한 삼각대 제조업체는 강도를 유지하면서 무게를 줄이고 싶었습니다. 다리 힌지는 불필요한 질량을 추가하고 때때로 마그네슘 합금 힌지 브래킷을 깨뜨리는 무거운 설정력을 요구하는 견고한 강철 리벳을 사용했습니다.

Nuote Metals는 304개의 스테인리스 팬 헤드 반중공 리벳(4mm 생크, 8mm 팬 헤드, 8mm 배럴 길이)을 제안했습니다. 팬 헤드는 둥근 헤드보다 더 큰 베어링 영역을 제공하여 마그네슘에 가해지는 응력을 줄였습니다. 반중공 캐비티 컷 세팅력은 4톤에서 1.4톤으로 더 이상 균열이 발생하지 않습니다. 304 스테인리스는 다리 튜브의 마감과 일치했습니다.

삼각대 회사는 100개 유닛에 걸쳐 500개 리벳을 테스트했습니다. 10,000회 개방 폐쇄 주기 후에도 느슨해짐이나 부식이 발생하지 않습니다. 전체 힌지 무게는 12%, 조립 시간은 20% 단축되었습니다. 이제 그들은 전체 전문 삼각대 라인에 팬 헤드 세미 할로우 리벳을 사용합니다.

실제 고객 피드백

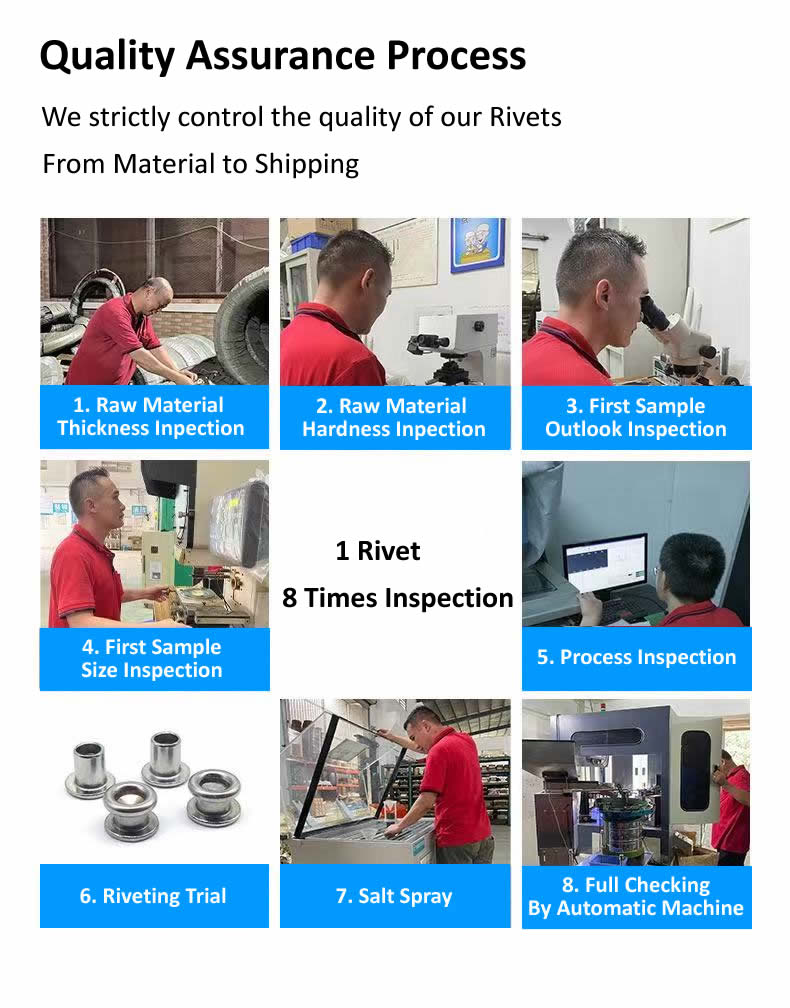

품질 관리 방법 – 하나의 리벳, 8개의 검사

우리는 행운을 믿지 않습니다. 팬 헤드 세미 할로우 리벳의 모든 배치는 8개의 개별 품질 게이트를 통과합니다. 원칙은 간단합니다. 조기에 측정하고, 자주 측정하고, 절대로 가정하지 마십시오.

원료 직경 확인 - 들어오는 와이어는 레이저 마이크로미터로 측정됩니다. 직경 공차: ±0.02mm. 이 범위를 벗어나는 코일은 헤더에 닿기 전에 거부됩니다.
원료 경도 검사 – 각 코일의 샘플을 로크웰 경도 시험기에서 테스트합니다. 저탄소강의 경우 HRB 70-85가 필요합니다. 너무 부드러우면 리벳이 헤딩 중에 변형됩니다. 너무 단단하면 구멍이 깨질 수 있습니다.
첫 번째 제품 외관 검사 – 툴링 설정 후 처음 10개의 리벳을 확대하여 육안 검사합니다. 우리는 균열, 섬광, 고르지 않은 머리 또는 표면 자국을 찾습니다. 눈에 보이는 결함이 있으면 인쇄가 중단됩니다.
첫 번째 제품 치수 검사 – 동일한 10개의 리벳을 광학 비교기로 측정합니다. 헤드 직경, 헤드 높이, 생크 직경, 전체 길이 및 캐비티 깊이. 생산이 시작되기 전에 모두 도면 공차 내에 있어야 합니다.
공정 내 검사 – 대량 생산 중에 작업자는 500개마다 5개의 리벳을 당깁니다. 치수는 디지털 캘리퍼와 캐비티 깊이에 대한 go/no-go 게이지로 확인됩니다. 모든 드리프트는 툴링 조정을 유발합니다.
테스트 설정(시험 리벳팅) – 2,000개 부품마다 3개의 리벳을 대표 재료 샘플(어셈블리와 동일한 두께 및 유형)로 설정합니다. 클린치는 대칭성과 견고성을 검사합니다. 느슨하거나 갈라진 리벳은 허용되지 않습니다.
염수 분무 테스트(필요한 경우) - 실외 또는 해양 응용 분야의 경우 ASTM B117 염수 분무 테스트를 위해 샘플을 실험실로 보냅니다. 304등급: 200~500시간. 316등급: 1,000시간 이상. 배치와 함께 인증서가 발급됩니다.
최종 출고 검사 – 포장하기 전에 모든 리벳은 광학 선별 기계를 통과합니다. 카메라는 헤드 직경, 헤드 높이, 생크 직경, 전체 길이 및 캐비티 깊이를 확인합니다. 거부된 항목은 자동으로 배출됩니다. 그런 다음 수동 검증을 위해 무작위 AQL 샘플(레벨 II, 1.0)을 가져옵니다.

8단계를 모두 견디는 팬 헤드 세미 할로우 리벳이 공장에서 출고될 준비가 되어 있습니다. 우리는 모든 수표에 대한 기록을 5년 동안 보관합니다.

모든 주문과 함께 받는 것

밀 테스트 인증서(화학, 인장)
치수검사 보고서(10장)
테스트 설정 보고서(클린치 사진, 당기는 힘 측정 시)
코팅 또는 패시베이션 인증서(해당하는 경우)
염수 분무 시험 성적서(요청 시)
적합성 인증서

Nuote Metals는 ISO 9001:2015 인증을 받았습니다. RoHS 및 REACH 선언이 제공됩니다.

정책

샘플– 표준 재고 크기의 경우 20~50개 무료 제공(고객이 배송비 지불)
MOQ– 2,000개(강철/황동), 3,000개(스테인리스)
리드타임(재고)– 영업일 기준 5~7일
리드타임(커스텀 배럴)– 12~15일
툴링 비용– 표준 팬 헤드 툴링에는 없음(3~6mm 생크)

우리가 자주 대답하는 세 가지 질문

Q1: 언제 둥근 헤드나 플랫 헤드 대신 팬 헤드 세미 할로우 리벳을 선택해야 합니까?

A: 둥근 헤드보다 더 큰 베어링 표면이 필요하지만(부드러운 재질에서 풀스루를 방지하기 위해) 플랫 헤드보다 더 높은 헤드 높이가 필요한 경우(미적 또는 여유 공간 때문에) 팬 헤드를 선택하십시오. 팬 헤드의 직선형 측벽은 삼각대, 가구, 도구와 같은 소비자 제품에 선호되는 깔끔하고 마감된 외관을 제공합니다. 둥근 머리가 더 간단하고 저렴합니다. 플랫 헤드는 플러시 애플리케이션용입니다. 팬 헤드는 "프리미엄 가시성" 옵션입니다.

Q2: 팬 헤드 세미 할로우 리벳을 삼각대 다리와 같은 탄소 섬유 부품에 사용할 수 있습니까?

A: 네, 하지만 주의가 필요합니다. 탄소 섬유는 부서지기 쉽고 리벳 헤드 아래에서 부서질 수 있습니다. 팬 헤드의 더 큰 베어링 영역은 하중을 분산하는 데 도움이 됩니다. 재료 스택보다 정확히 1.0mm 더 긴 배럴 길이를 사용하십시오. 프레스(해머 아님)를 사용하여 낮은 힘으로 설정합니다. 위의 삼각대 케이스에는 고객이 탄소섬유가 아닌 알루미늄 브래킷을 사용했습니다. 우리는 특별한 소프트 세트 캐비티가 있는 탄소 섬유 드론 팔용 팬 헤드 리벳을 공급했습니다. 구체적인 권장 사항은 당사에 문의하세요.

Q3: 재고가 있는 크기에 대해 무료 샘플을 제공합니다. 팬 헤드 세미 할로우 리벳의 재고 크기는 무엇입니까?

A: 즉각적인 샘플링을 위해 다음 크기의 재고를 유지합니다(20~50개 무료, 고객이 배송비 지불).

4mm 생크, 8mm 헤드, 배럴 길이 6mm, 8mm, 10mm(강철, 아연 도금)

5mm 생크, 10mm 헤드, 배럴 길이 8mm, 10mm, 12mm(스틸 및 304 스테인레스)

6mm 생크, 12mm 헤드, 배럴 길이 10mm, 12mm, 15mm(스틸만 해당)

다른 크기나 맞춤 길이의 경우 리드타임은 12~15일입니다. 맞춤 크기에 대한 최초 샘플링에는 추가 비용이 청구되지 않습니다. 배송비만 지불하시면 됩니다.
