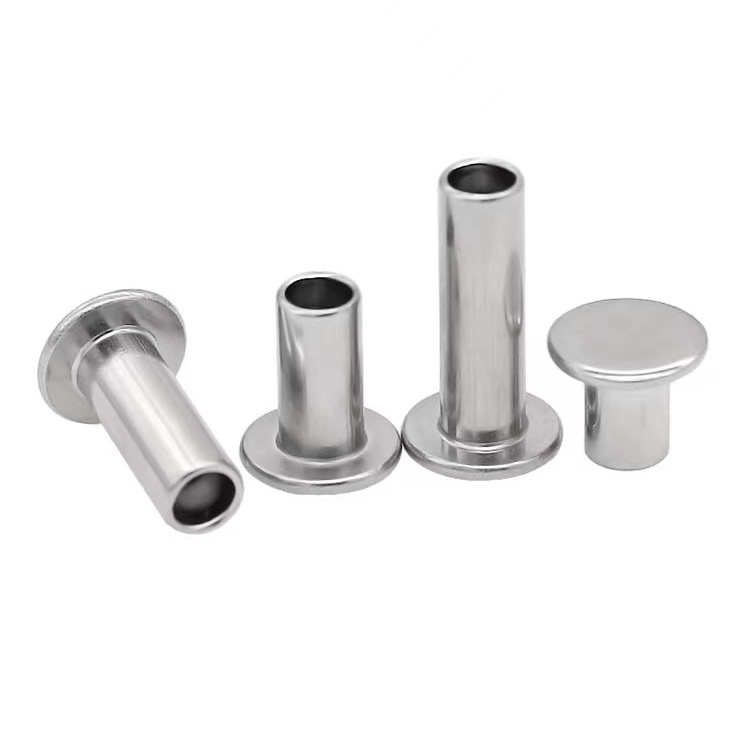

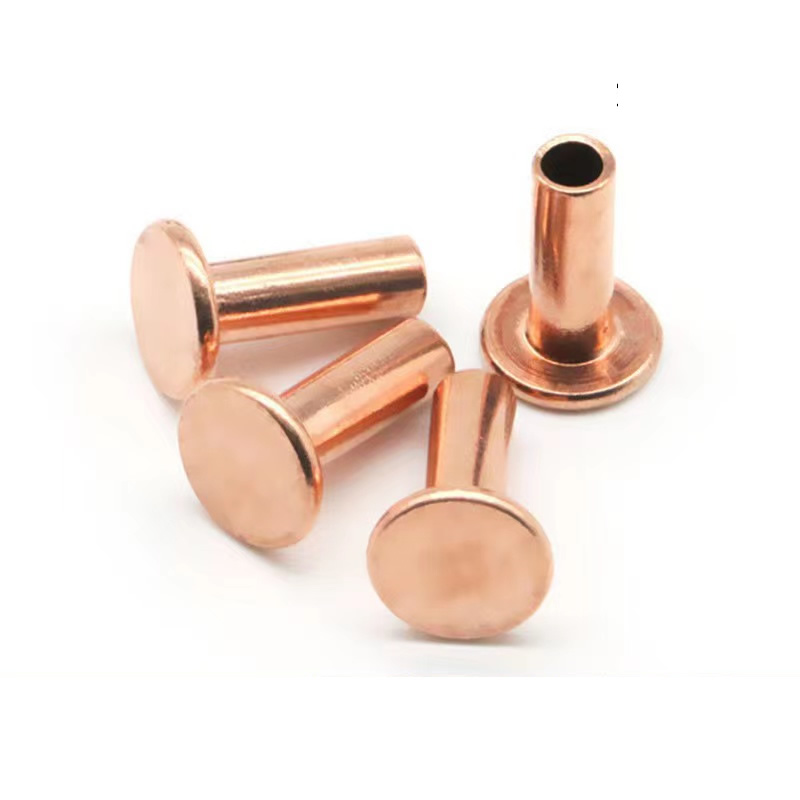

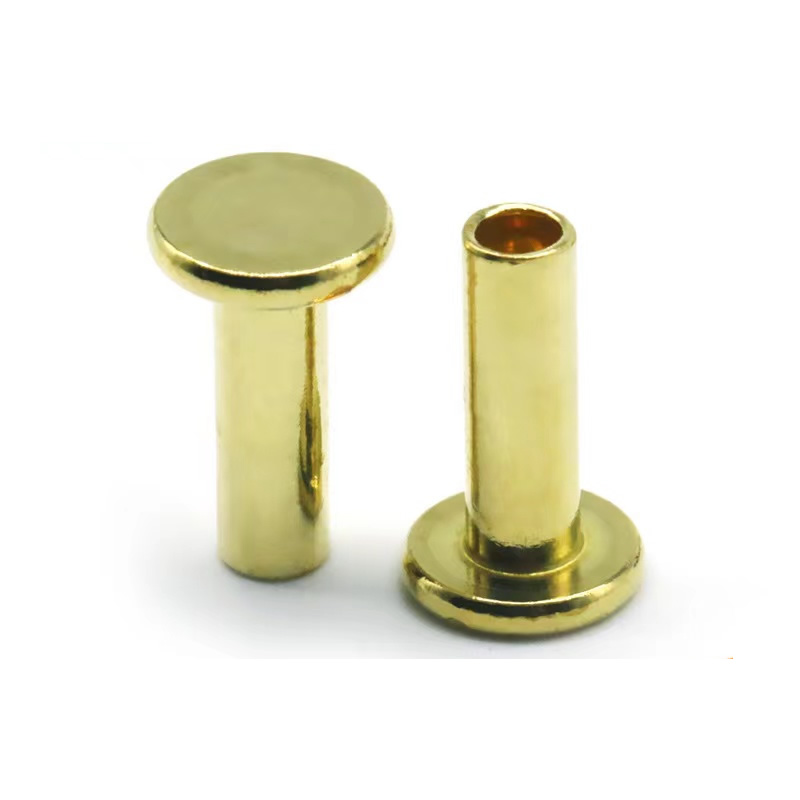

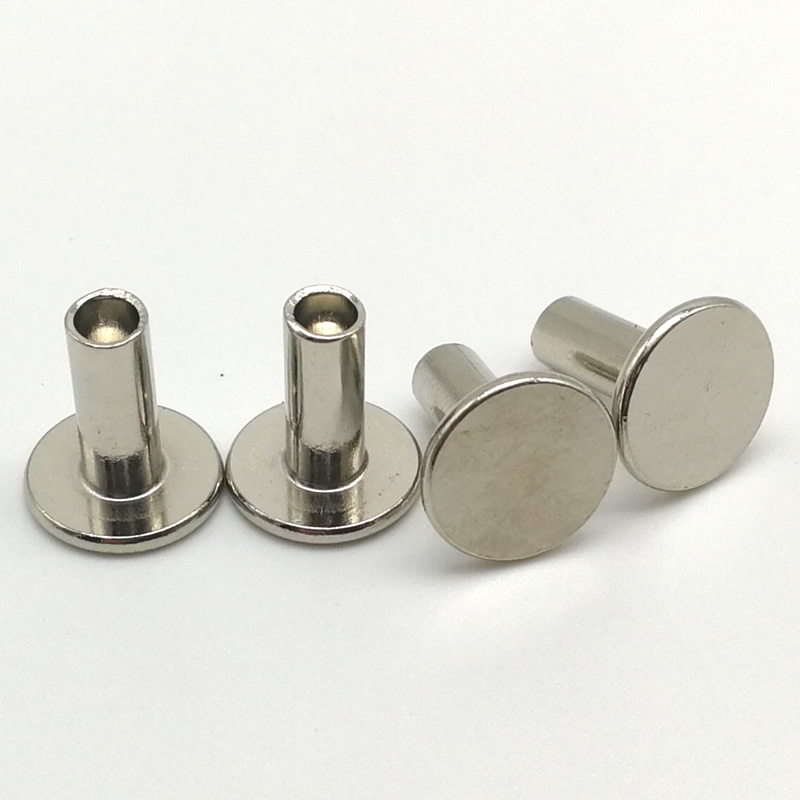

플랫 헤드 세미 할로우 리벳

부드러운 소재를 파고드는 리벳 헤드나 큰 구멍에서 앞뒤로 흔들리는 현상은 발생하기를 기다리는 설계 결함입니다. 플랫 헤드 세미 할로우 리벳은 카운터싱킹 없이도 조임력을 균등하게 분배하는 넓고 평평한 상단을 제공합니다.

플랫헤드란 무엇인가요? 평평한 원판 모양의 상단이 있고 측면이 직선이거나 약간 가늘어집니다. 세팅 후 헤드는 일반적으로 0.5mm ~ 1.0mm 위의 재료 표면에 위치합니다. 이는 테이퍼형 구멍이 필요하고 수평으로 자리잡는 접시형(원추형) 헤드와는 다릅니다. 플랫 헤드는 추가 가공 없이도 넓은 베어링 면적과 깨끗하고 산업적인 외관을 제공합니다.

Nuote Metals는 저탄소강, 스테인리스강(304/316), 알루미늄 및 황동으로 플랫 헤드 반중공 리벳을 제조합니다. 이 페이지에서는 두 가지 실제 응용 프로그램, 즉 우리가 보유하고 있는 정확한 치수와 균열 없이 완벽하게 평평한 헤드를 생성하는 방법을 보여줍니다.

H2: 두 가지 실제 응용 프로그램 - 카운터싱킹이 필요하지 않음

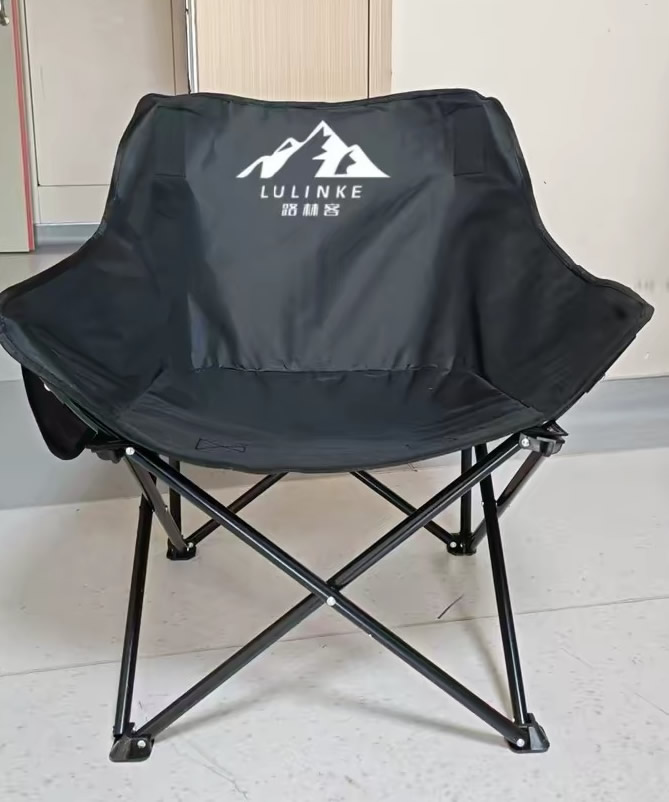

H3: 접이식 의자 힌지(알루미늄 튜브, 스틸 리벳)

계약 가구 제조업체는 이벤트 홀용 접이식 의자를 생산했습니다. 힌지의 원래 둥근 머리 리벳이 2.5mm 올라갔습니다. 의자가 제대로 쌓이지 않았고 돔형 머리가 운송 중에 인접한 프레임을 긁었습니다. 고객은 둥근 머리보다 낮은 위치에 있는 리벳을 원했지만 카운터싱크 작업은 필요하지 않았습니다.

우리는 강철 플랫 헤드 반중공 리벳(5mm 생크, 10mm 헤드 직경, 아연 도금)을 공급했습니다. 납작한 헤드는 튜브 표면에서 0.8mm 위에 위치하며, 이는 둥근 헤드보다 훨씬 낮습니다. 10mm의 넓은 직경은 리벳이 알루미늄 구멍에서 기울어지는 것을 방지했습니다. 조립 라인에는 카운터싱킹이 추가되지 않았습니다. 의자가 깔끔하게 쌓이고, 긁힘 불만이 90% 감소했습니다.

H3: 실외 삼나무 울타리 패널(목재 대 금속 브래킷, 스테인리스 리벳)

펜싱 계약자는 삼나무 레일에 아연 도금 강철 브래킷을 부착했습니다. 돔 헤드 리벳이 목재에 습기를 가두어 부패를 가속화합니다. 그들은 또한 자연 울타리 위에서 “산업적”으로 보였습니다. 시공업체는 접시형 리벳을 시도했지만 수백 개의 구멍을 손으로 카운터싱크하는 것을 원하지 않았습니다.

우리는 304 스테인리스 플랫 헤드 세미 할로우 리벳(생크 4mm, 헤드 직경 8mm, 부동태화)을 권장합니다. 납작한 머리는 목재 표면보다 0.6mm 위에 위치했습니다. 넓고 평평한 상단은 빗물을 담는 대신 빗물을 흘려줍니다. 깨끗하고 디스크 모양의 헤드는 튀어나온 돔처럼 보이지 않고 의도적으로 보였습니다. 200개 울타리 부분을 18개월간 지나도 녹이 슬지 않고, 느슨해지지 않으며, 리벳 주위에 나무가 썩지도 않습니다.

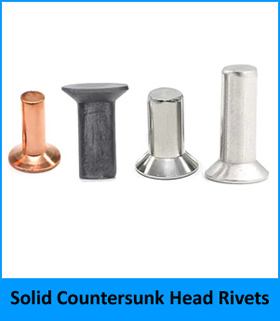

H2: 플랫 헤드와 카운터싱크 – 차이점을 알아두세요

특징 플랫 헤드 카운터싱크(원추형)

헤드 모양 편평한 디스크, 직선형/테이퍼형 측면 90° 또는 100° 각도의 원뿔

설정 후 자랑스럽게 앉음(표면 위) 표면과 같은 높이 또는 아래에 위치

구멍 준비 직선 구멍만 직선 구멍 + 테이퍼 카운터싱크

베어링 영역 크고 편평한 가장자리의 작은 링

부드러운 소재, 얇은 시트, 빠른 조립에 적합 항공우주, 평평한 표면, 낮은 항력

우리는 두 가지 스타일을 모두 생산합니다. 대부분의 가구, 울타리 및 일반 산업 용도의 경우 플랫 헤드가 더 빠르고 관용적입니다.

H2: 당사가 보유하고 있는 표준 크기

생크 직경(mm) 헤드 직경(mm) 헤드 높이(mm) 배럴 길이(mm) 재질

3.0 5.5 – 6.0 0.7 – 0.8 4,5,6,8 강철, 304, 황동

4.0 7.0 – 7.5 0.9 – 1.0 5,6,8,10,12 강철, 304, 316, 황동

5.0 8.5 – 9.0 1.1 – 1.2 6,8,10,12,15 강철, 304, 316

6.0 10.0 – 10.5 1.3 – 1.4 8,10,12,15,20 강철, 304, 316

8.0 13.5 – 14.0 1.7 – 1.8 10,12,15,20,25 강철만 해당

맞춤형 헤드 직경과 배럴 길이가 제공됩니다. 표준 치수에는 툴링 비용이 없습니다.

H2: 주름 없이 완전히 납작한 머리를 만드는 방법

플랫 헤드를 형성하는 것은 돔을 형성하는 것보다 어렵습니다. 금속은 생크에서 헤드로의 급격한 전환에서 접히거나 주름지기를 원합니다. 우리는 다음을 통해 이를 방지합니다.

정밀 연삭 헤딩 다이 - 다이 캐비티는 모서리에서 날카롭지 않고 제어된 0.2mm 반경을 갖습니다. 이를 통해 금속이 원활하게 흐를 수 있습니다.

제어된 압출 길이 – 플랫 헤드 설계의 경우 배럴 길이를 생크 직경의 4배로 제한합니다. 배럴이 길수록 머리에 주름이 생길 위험이 있습니다.

포스트 헤딩 코이닝 – 두 번째 타격으로 헤드가 압축되어 0.05mm 이내의 완벽한 평탄도가 보장됩니다.

당사의 광학 선별 기계는 생산 과정의 100%에서 헤드 직경, 평탄도 및 동심도를 검사합니다. 머리가 기울어져 있거나 계단이 눈에 보이는 리벳은 거부합니다.

H2: 모든 배송으로 얻을 수 있는 것

밀 테스트 인증서(재료 화학, 인장)

치수 검사 보고서(배치당 10개)

헤드 평탄도 검증(±0.05mm)

적합성 인증서(서명, 일괄 추적 가능)

Nuote Metals는 ISO 9001:2015 인증을 받았습니다. RoHS 및 REACH 선언이 포함되어 있습니다.

H2: 우리의 정책 – 솔직한 대화

샘플 – 무료 20개(배송비는 고객 부담)

MOQ – 2,000개(강철/황동), 3,000개(스테인레스)

재고 리드 타임 – 영업일 기준 5~7일

맞춤형 리드타임 – 12~15일

툴링 – 표준 플랫 헤드 툴링(크기 3~8mm)은 무료입니다.

H2: 매주 답변하는 세 가지 질문

Q1: 플랫 헤드 반중공 리벳의 구멍을 카운터싱크해야 합니까?

A: 아니요. 플랫 헤드 리벳은 직선 구멍용으로 설계되었습니다. 표준 여유 구멍(섕크 직경 + 0.15~0.20mm)을 뚫고 리벳을 삽입합니다. 납작한 머리는 표면을 자랑스럽게 생각합니다. 진정한 카운터싱크 리벳(원추형 헤드)으로 전환하는 경우에만 카운터싱크를 사용하십시오. 많은 고객이 이 두 가지를 혼동합니다. 우리는 차이점을 보여주는 샘플 보드를 보관하고 있습니다. 사진을 요청하세요.

Q2: 플랫 헤드 세미 할로우 리벳을 연성 플라스틱에 균열 없이 사용할 수 있습니까?

답: 그렇습니다. 넓고 평평한 헤드는 둥근 헤드보다 더 넓은 영역에 압력을 분산시켜 응력 집중을 줄입니다. 연질 플라스틱(ABS, 폴리카보네이트)의 경우 재료 스택보다 정확히 1.0mm 긴 배럴 길이를 권장합니다. 이것은 부드러운 클린치를 만듭니다. 또한 해머가 아닌 느린 스트로크의 프레스를 사용하십시오. 접이식 의자 케이스의 알루미늄 튜브는 얇지만 플라스틱은 아닙니다. 플라스틱 부품의 경우 무료 샘플 테스트를 제공합니다. 재료를 보내주세요.

Q3: 납작한 머리가 표면 위에 자리잡고 있습니다. 천이 걸리거나 먼지가 쌓일까요?

A: 키에 따라 그럴 수도 있어요. 플랫 헤드 높이는 생크 크기에 따라 0.7~1.8mm에 불과합니다. 5mm 생크의 경우 헤드 높이는 약 1.1mm로 둥근 헤드(동일한 생크의 경우 ~2.5mm)보다 낮습니다. 1mm라도 너무 높은 응용 분야의 경우 진정한 접시머리 리벳(가공 필요)이나 로우 프로파일 트러스 헤드로 전환하는 것이 좋습니다. 접이식 의자의 경우 머리 높이가 0.8mm로 긁힘이 방지될 정도로 낮았습니다. 울타리의 경우 0.6mm 높이로 물을 효과적으로 배출합니다. 돌출이 전혀 필요하지 않은 경우 당사에 알려주십시오. 카운터싱크를 견적해 드리겠습니다.

H2: 직접 확인 – 의무 없음

선택한 재질과 크기의 플랫 헤드 세미 할로우 리벳 20개를 우편으로 보내드립니다. 직선 구멍을 뚫고 리벳을 설치한 다음 손가락으로 머리를 가로지르세요. 날카로운 모서리가 없이 단단하고 평평한 표면을 느낄 수 있습니다.

생크 직경, 배럴 길이 및 재료에 대해서는 Nuote Metals에 문의하십시오. 무료 샘플은 영업일 기준 1일 이내에 배송됩니다.
