둥근 머리 세미 중공 리벳

맞춤형 둥근 머리 세미 할로우 리벳 - 이것이 바로 중국 공장인 Nuote Metals가 뛰어난 점입니다. 균일한 하중 분산을 위한 클래식 돔과 과도한 힘 없이 쉽게 고정되는 반중공 생크를 갖춘 이 리벳은 가구, 자동차 인테리어 및 일반 하드웨어에 적합합니다. 맞춤 치수로 강철, 황동 또는 스테인리스강 중에서 선택하세요. 당사의 정밀 제작된 리벳으로 느슨한 접합부와 재료 균열을 해결하십시오. 일관된 품질, 빠른 처리 시간, 귀하의 조립 요구 사항에 맞는 맞춤형 솔루션을 제공하는 당사를 믿으십시오.

문의 보내기

제품 설명

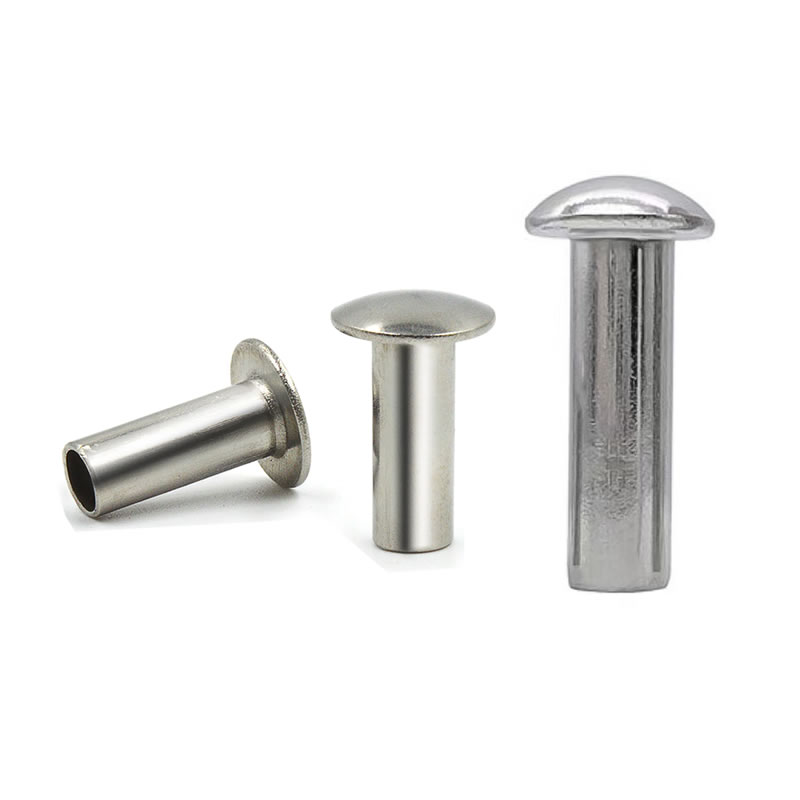

모든 리벳 헤드 스타일 중에서 둥근 헤드가 가장 잘 알려져 있으며 기계적으로 견고합니다. 둥근 머리 세미 할로우 리벳은 수세기에 걸쳐 기계 조립을 통해 입증된 전통적인 돔형 프로파일과 할로우 엔드 디자인의 현대적인 효율성을 결합합니다. 이 하이브리드는 솔리드 리벳의 전단 강도를 제공하는 동시에 훨씬 적은 세팅력을 필요로 합니다.

Nuote Metals 콜드헤드둥근 머리 세미 중공 리벳저탄소강, 스테인리스강(304/316), 황동 및 알루미늄으로 구성됩니다. 반중공 캐비티는 솔리드 리벳에 비해 세팅력을 약 70% 줄여 자동 조립 및 기판 손상이 우려되는 응용 분야에 이상적입니다. 당사의 부품은 가구, 수하물, 자동차 내장재, 중장비 및 가죽 제품을 포함하여 가시적이고 균일한 돔이 기능적, 미학적 측면을 모두 갖춘 산업에 서비스를 제공합니다.

기술 사양 – 둥근 머리 리벳을 정의하는 것

헤드 지오메트리 – 원형 vs. 다른 스타일

머리 스타일	헤드 직경/섕크	머리 높이	윤곽	최고의 대상
둥근	1.6 – 1.8 : 1	톨(머리 직경의 40~50%)	연속적인 돔, 부드러운 곡률	고전단, 금속 대 금속, 눈에 보이는 어셈블리
팬	1.8 – 2.2 : 1	중간(35~40%)	짧은 직선 벽이 있는 돔	눈에 띄지만 부피가 크지 않은 총회
평평한	2.0 – 2.5 : 1	낮음(25~30%)	플랫 탑	공간 제한, 로우 프로파일

둥근 헤드의 연속 돔은 최대의 헤드 강도를 제공하고 충격 시 변형을 방지합니다. 자체 센터링 모양은 삽입 중에 리벳을 정렬하는 데 도움이 되며, 보이는 돔은 클래식하고 마감된 외관을 제공합니다.

재료 옵션

재료	등급	인장력(MPa)	경도	전형적인 마무리
저탄소강	1008, Q195	400 – 500	HRB 70-85	아연 도금(투명/청색/황색), 흑색 산화물, 인산염
스테인레스 스틸	304, 316	620 – 750	HRB 80-95	부동태화, 비드블라스팅
놋쇠	C26000	315 – 390	HRB 60-75	래커칠, 앤티크, 니켈 도금

표준 치수(스틸, 둥근 머리)

생크 직경(mm)	헤드 직경(mm)	헤드 높이(mm)	배럴 길이(mm)	캐비티 깊이	그립 범위(mm)
3.0	5.0 – 5.5	2.0 – 2.2	4, 5, 6, 8	길이의 45~55%	1.5 – 3.5
4.0	6.5 – 7.2	2.6 – 2.9	5, 6, 8, 10, 12	길이의 45~55%	2.0 – 5.0
5.0	8.0 – 9.0	3.2 – 3.6	6, 8, 10, 12, 15	길이의 45~55%	2.5 – 6.5
6.0	9.5 – 10.8	3.8 – 4.3	8, 10, 12, 15, 20	길이의 45~55%	3.0 – 8.0
8.0	12.5 – 14.5	5.0 – 5.8	10, 12, 15, 20, 25	길이의 45~55%	4.0 – 10.0

공차: 생크 ±0.05mm, 헤드 직경 ±0.15mm, 길이 ±0.15mm. 맞춤형 배럴 길이가 가능합니다.

기계 데이터(5mm 강철 둥근 머리, 2mm 강철판에 설정)

재산	값
단일 전단 강도	11,000 – 13,000N
권장 구멍 크기	생크 + 0.15 – 0.20mm
세팅력	1.2~2.0톤

반관형 리벳은 일반적으로 솔리드 리벳의 전단 강도의 80~90%를 유지하면서 훨씬 적은 설치 힘을 필요로 합니다. 중공 테일은 변형을 제어하여 안정적인 클린치 형성을 유도합니다.

실제 고객 사례 – 주방 캐비닛 힌지

이것은 둥근 머리 세미 중공 리벳의 많은 응용 분야 중 하나입니다. 제한을 제시하려는 것이 아니라 실제 프로덕션 사용을 보여주기 위해 포함했습니다.

한 주방 캐비닛 하드웨어 제조업체는 매년 수십만 개의 숨겨진 경첩을 생산했습니다. 힌지 피벗은 견고한 강철 리벳을 사용했지만 높은 설정력으로 인해 아연 다이캐스트 힌지 하우징에 응력 균열이 발생했습니다. 불량률은 3~4%에 달했고 고객은 힌지를 재설계하지 않고도 균열을 제거할 수 있는 솔루션이 필요했습니다.

Nuote Metals 공급둥근 머리 세미 중공 리벳– 4mm 생크, 7mm 둥근 헤드, 8mm 배럴 길이, 아연 도금. 반중공 캐비티는 경화력을 3.5톤에서 1.2톤으로 줄여 응력 균열을 완전히 제거했습니다. 둥근 헤드는 힌지의 미적 요구 사항에 맞는 일관된 돔을 제공했습니다. 고객은 1,000개의 경첩에 걸쳐 2,000개의 리벳을 테스트했습니다. 균열이 없습니다. 느슨한 관절이 없습니다.

고객은 처음에 시험삼아 10,000개를 주문했습니다. 성공적인 검증 후 그들은 300,000개에 대한 생산 주문을 했습니다. 현재 연간 주문량은 300,000~500,000개에 이릅니다. 힌지 라인은 리벳 관련 중단 없이 시간당 1,800개 단위로 작동합니다.

당사의 품질 관리 프로세스 – 원자재부터 생산 라인까지

우리는 무작위 샘플링에만 의존하지 않습니다. 모든 배치둥근 머리 세미 중공 리벳문제가 발생하기 전에 문제를 포착하는 계층화된 검사 시스템을 따릅니다.

들어오는 재료 단계

각 와이어 코일의 직경(레이저 마이크로미터, ±0.02mm)과 경도(로크웰 테스터)를 검사합니다. 해당 등급에 대해 지정된 범위를 벗어나는 코일은 거부됩니다.

설정 및 첫 단계

툴링이 설치되면 처음 10개 리벳의 표면 결함을 20배율로 검사한 다음 광학 비교기로 측정합니다. 헤드 직경, 헤드 높이, 생크, 길이, 캐비티 깊이가 도면과 일치해야 생산이 시작됩니다.

생산 단계 중

작업자는 부품 500개마다 리벳 5개를 당깁니다. 그들은 디지털 캘리퍼와 캐비티 깊이에 대한 go/no-go 게이지를 사용하여 중요한 치수를 확인합니다. 허용 오차를 벗어나는 드리프트는 즉시 프레스 중지 및 도구 조정을 유발합니다.

클린치 검증 단계

2,000개마다 실제 소재 샘플에 리벳 3개를 세팅합니다(동일한 두께와 구성). 롤링 클린치는 대칭성, 견고성, 균열 없는 형성 여부를 검사합니다.

부식 테스트(해당하는 경우)

도금된 강철 또는 스테인리스 리벳의 경우 샘플은 ASTM B117에 따라 염수 분무 챔버에 배치됩니다. 우리는 달성한 정확한 시간이 적힌 인증서를 발급합니다.

최종 분류 단계

모든 단일 리벳은 고속 카메라가 장착된 광학 선별 기계를 통과합니다. 헤드 직경, 헤드 높이, 생크 또는 캐비티 깊이가 잘못된 부품을 거부합니다. 분류 후 무작위 AQL 샘플(레벨 II, 1.0)을 프로파일 프로젝터 및 마이크로미터를 사용하여 수동으로 확인합니다.

측정 로그, 테스트 설정 사진, 염수 분무 보고서를 포함한 모든 검사 기록은 5년 동안 보관되며 모든 배송에 포함됩니다.

모든 배송에서 우리가 제공하는 것

우리의 말을 그대로 받아들일 필요는 없습니다. 둥근 머리 세미 중공 리벳의 각 주문에는 모든 배치가 검증되었음을 증명하는 완전한 문서 패키지가 함께 제공됩니다.

밀 테스트 인증서– 원래 코일 공급업체의 화학 성분 및 인장 특성.
최초 차원 보고서– 생산 시작 시점부터 리벳 10개에 대한 실제 측정값입니다.
처리 중인 로그– 실행 중에 수행된 모든 치수 검사 요약입니다.
클린치 테스트 보고서– 재료에 대한 테스트 설정의 사진 및 인장력 결과(측정된 경우).
염수 분무 증명서– 해당하는 경우 테스트한 시간과 합격/불합격 상태를 표시합니다.
적합성 인증서– QA 관리자가 서명하고 일괄 추적이 가능합니다.

Nuote Metals는 ISO 9001:2015 인증을 받았습니다. RoHS 및 REACH 선언은 요청 시 제공됩니다.

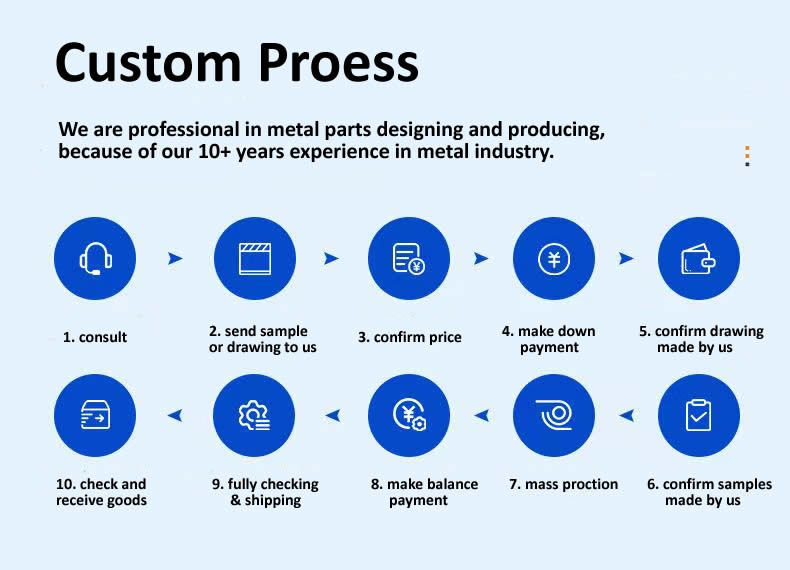

맞춤형 프로세스 - 문의부터 배송까지

우리는 둥근 머리 세미 중공 리벳의 모든 주문에 대해 명확하고 투명한 작업 흐름을 따릅니다.

찾다– 애플리케이션, 재료 두께 및 수량 요구 사항을 공유합니다.
샘플 또는 도면 보내기– 샘플 리벳 또는 치수와 마감이 포함된 상세 도면을 제공하십시오.
가격 확인– 툴링 비용(있는 경우)과 부품 가격이 포함된 견적을 발행합니다.
계약금을 지불하세요– 공구 및 원자재 보증금 50%.
당사에서 제작한 도면 확인– 귀하의 승인을 위해 제작 도면을 준비합니다.
당사에서 제작한 샘플을 확인하세요– 우리는 첫 번째 제품(20~50개)을 생산하고 테스트를 위해 고객에게 배송합니다.
양산– 샘플 승인 후 냉간압조 프레스를 전량 가동합니다.
잔액 결제하기– 배송 전 잔액은 50%입니다.
완전히 확인 및 배송– 100% 광학 선별 + 최종 AQL 검사를 거쳐 포장되어 배송됩니다.
상품 확인 및 수령– 상품 도착 시 검수를 진행합니다. 어떤 문제라도 즉시 해결해 드립니다.

정책

샘플– 표준 재고 크기의 경우 20~50개 무료 제공(고객이 배송비 지불)

평가판 주문– 최초 검증에는 10,000개 권장

MOQ– 20,000개(철/황동), 30,000개(스테인리스)

리드타임(재고)– 영업일 기준 5~7일

리드타임(커스텀 배럴)– 12~15일

툴링 비용– 표준 원형 헤드 툴링에는 없음(3~8mm 생크)

고객 협업 – 글로벌 파트너와 협력

리벳 생산 라인의 실제 작동 모습을 시청하세요

실제 고객 피드백

우리가 자주 대답하는 세 가지 질문

Q1: 둥근 머리 세미 중공 리벳과 솔리드 둥근 머리 리벳의 차이점은 무엇입니까? 세미할로우 버전은 언제 선택해야 합니까?

A: 근본적인 차이점은 꼬리에 있는 빈 구멍입니다. 둥근 머리 세미 중공 리벳은 끝 부분에 얕은 구멍이 있어 동일한 직경의 솔리드 리벳에 필요한 힘의 25~30%만 필요합니다. 솔리드 라운드 헤드 리벳은 완전히 견고하며 버킹 바를 사용하여 강하게 압착하거나 망치로 두드리는 작업이 필요합니다. 양쪽에 접근할 수 있고 전통적인 돔 모양을 원하는 응용 분야의 경우 반중공 리벳이 거의 항상 더 나은 선택입니다. 왜냐하면 설치가 더 빠르고 주변 재료에 대한 스트레스가 적으며 보다 일관된 클린치를 생성하기 때문입니다. 솔리드 리벳은 최대 전단 강도가 유일한 우선순위인 극단적인 구조적 하중을 위해 예약되어 있습니다. 힌지, 가구, 수하물 및 자동차 내부 응용 분야의 경우 고전적인 외관과 설치 효율성이 결합된 둥근 머리 세미 중공 리벳을 권장합니다.

Q2: 둥근 머리 세미 중공 리벳을 균열을 일으키지 않고 플라스틱이나 얇은 판금에 사용할 수 있습니까?

답: 그렇습니다. 반중공 캐비티는 일반적으로 3~4톤에서 1~2톤으로 경화력을 크게 줄입니다. 이 낮은 힘은 ABS, 폴리카보네이트, 얇은 알루미늄과 같은 부서지기 쉬운 재료에 훨씬 더 부드럽습니다. 위의 주방 힌지 케이스의 경우 고객의 솔리드 리벳이 3.5톤의 무게로 아연 하우징을 깨뜨렸습니다. 우리의 반중공 리벳은 1.2톤으로 깔끔하게 세팅되었습니다. 재료 더미보다 1.5~2.0mm 더 긴 배럴 길이를 선택하고 일관되고 제어된 힘을 위해 프레스(해머 아님)를 사용하는 것이 좋습니다. 매우 얇거나 깨지기 쉬운 재료의 경우 클린칭 하중을 더욱 분산시키기 위해 백킹 와셔를 공급할 수도 있습니다.

Q3: 둥근 머리 세미 중공 리벳에 어떤 마감재를 제공하며, 실외 사용에 가장 적합한 마감재는 무엇입니까?

A: 우리는 재료에 따라 다양한 마감재를 제공합니다. 강철의 경우: 아연 도금(투명, 파란색 또는 노란색 - 48~96시간 염수 분무), 흑색 산화물(약한 내식성, 무광택 외관) 및 인산염(페인트 베이스). 스테인리스강의 경우: 부동태화(표준, 내식성 복원) 및 비드 블라스팅(무광택 마감). 황동의 경우: 천연 래커 처리(밝은 금), 골동품(어두운, 오래된), 니켈 도금(은). 실외 사용의 경우 일반적인 실외 노출에는 패시베이션 처리된 304 스테인리스를 권장하고 해안/해양 환경에서는 316 스테인리스를 권장합니다. 당사의 316개 리벳은 1,000시간 이상의 염수 분무 테스트를 통과했습니다. 아연 도금 강철은 실내 또는 보호된 실외 사용에 적합하지만 습한 환경에서는 결국 녹슬게 됩니다.
