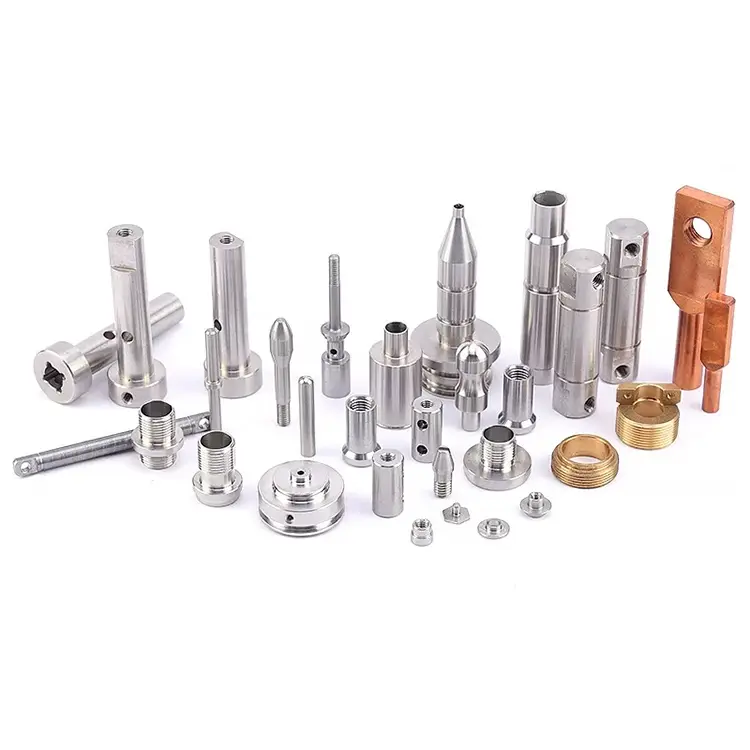

가공된 부품 - 기계가 아닌 기능으로 시작하세요

대부분의 구매자들이 그림을 보내면서 “이거 만들 수 있나요?”라고 묻는다. 도면은 재료, 공차 및 표면 마감을 지정합니다. 그러나 그 이유를 설명하는 경우는 거의 없습니다. 왜 1045 대신 4140인가요? 왜 45HRC 대신 28-32HRC를 사용합니까? 왜 이 보어에서는 Ra가 0.4μm인데 저 보어에서는 Ra가 1.6μm입니까?

기능이 이해되지 않으면 구성 요소가 도면에 맞게 가공되어 서비스가 실패합니다. 조기 마모되는 샤프트. 진동으로 인해 균열이 발생하는 하우징. 3개월만에 압수되는 부싱. 그림이 만났습니다. 기능은 아니었습니다.

Nuote Metals에서는 다음을 제조합니다.가공된 부품기능부터 시작하여 부품이 수행해야 하는 작업, 생존해야 하는 작업, 문제가 발생할 경우 부품이 어떻게 작동하지 않을 것인지 등을 살펴봅니다. 그런 다음 그에 맞는 재료, 열처리 및 가공 공정을 선택합니다. 이 기사에서는 역선택이 작동하는 방식과 이것이 도면만 보는 것보다 오래 지속되는 구성요소를 생성하는 이유를 설명합니다.

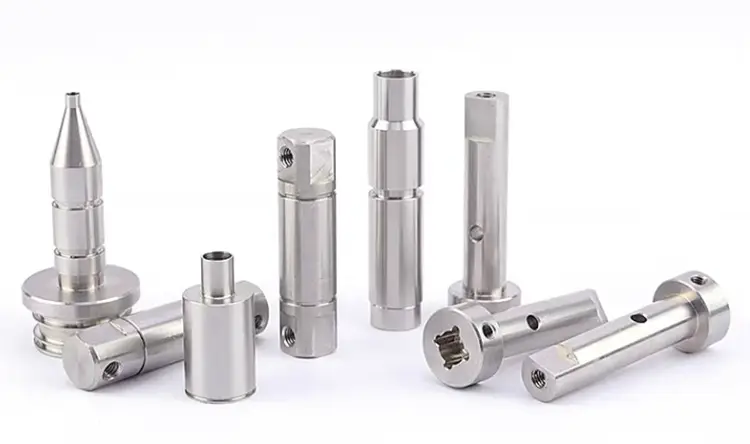

부품 선택을 촉진하는 4가지 기능

가공된 모든 구성요소는 최소한 하나의 주요 기능을 수행합니다. 이 기능은 재료, 열처리 및 주요 검사 지점을 결정합니다.

1. 내마모성.

부싱, 마모 플레이트, 밸브 시트, 캠 팔로워 등 연마 매체에 미끄러지거나 회전하거나 접촉하는 구성 요소입니다. 재료는 표면 재료 손실에 저항해야 합니다. 인장강도보다 경도와 미세구조가 더 중요합니다. 일반적인 선택: 440C, D2, 침탄 8620, 질화 4140.

2. 피로 저항.

하중을 받아 회전하거나 순환하는 구성 요소(샤프트, 차축, 커넥팅 로드, 스프링) 재료는 균열 발생 및 전파에 저항해야 합니다. 청결도, 입자 흐름 및 표면 마감은 벌크 경도보다 더 중요합니다. 일반적인 선택: 4340, 4140, 17-4 PH, 숏 피닝 표면.

3. 내식성.

습기, 화학 물질 또는 염분에 노출된 구성 요소(해양 설비, 식품 장비 부품, 화학 밸브 본체). 재료는 전기화학적 공격에 저항해야 합니다. 합금 화학 및 부동태화는 강도보다 더 중요합니다. 일반적인 선택: 316, 17-4 PH, 듀플렉스 스테인리스, 티타늄.

4. 정밀하게 맞습니다.

스풀, 슬리브, 광학 마운트, 장비 부품 등 좁은 간격이나 간섭으로 조립되는 구성 요소입니다. 재료는 열 순환 시 치수를 유지해야 합니다. 열팽창과 가공성은 경도보다 더 중요합니다. 일반적인 선택: 6061, 7075, 303, 황동, 청동.

구성 요소는 두 가지 이상의 기능을 수행할 수 있습니다. 유압 밸브 스풀은 마모(미끄러짐 접촉)에 저항하고 정밀한 맞춤(간극)을 유지해야 합니다. 소재와 열처리가 두 가지를 모두 만족해야 하기 때문에 등급을 추천하기 전에 기능을 검토하는 것입니다.

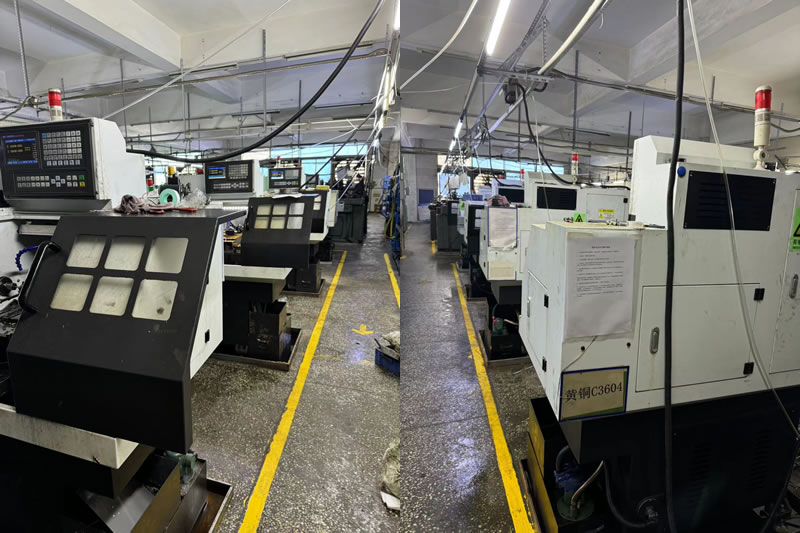

기능에서 제조까지 – 역선택 방법

기능이 명확해지면 제조 경로가 이어집니다. 다음은 우리가 공통적으로 사용하는 논리입니다.가공된 부품:

이 표가 중요한 이유:마모 응용 분야에 대해 28-32 HRC에서 4140을 지정하는 구매자는 부품을 과소 지정하고 있습니다. 피로에 민감한 샤프트에 대해 58HRC에서 440C를 지정하는 구매자는 경도를 과도하게 지정하고 청결도를 과소 지정하는 것입니다. 이 기능은 도면만 결정하는 것이 아니라 올바른 조합을 결정합니다.

일반적인 실패 모드 - 가공으로 이를 방지하는 방법

가공된 모든 구성요소는 예측 가능한 방식으로 실패합니다. 각 실패 모드는 생산 중에 이루어지거나 회피된 가공 또는 재료 결정을 가리킵니다.

마모 실패.경도가 부족하거나 표면 마감이 너무 거칠면 표면 재료 손실이 가속화됩니다. Ra 1.6μm로 가공된 부싱은 동일한 재질과 경도를 사용하더라도 Ra 0.4μm로 가공된 부싱보다 더 빨리 마모됩니다. 마모가 중요한 부품의 경우 기능성 표면을 연마하거나 강하게 회전시키고 프로파일로미터로 Ra를 확인합니다.

피로 실패.균열은 도구 자국, 연삭 화상, 날카로운 필렛 반경과 같은 표면 결함에서 시작됩니다. 필렛 반경이 0.2mm인 샤프트는 둘 다 도면을 충족하더라도 0.5mm인 샤프트보다 더 빨리 파손됩니다. 피로가 중요한 부품의 경우, 충분한 필렛 반경을 지정하고 나이탈 에칭 테스트를 사용하여 연삭 연소를 검사합니다.

부식 실패.스테인리스 부품은 가공 시 표면이 번지거나 철 입자가 묻어 있을 때 파손됩니다. 수동층이 형성되지 못하고 구멍이 생기기 시작합니다. 부식이 중요한 부품의 경우 전용 툴링, 질소 냉각 마감을 사용하고 페록실 테스트를 통해 부동태화를 검증합니다.

핏 실패.결합되거나 누출되는 구성 요소는 일반적으로 열팽창을 고려하지 않았거나 작업 간에 데이텀이 이동했기 때문에 실패합니다. 정밀하게 맞는 부품의 경우 온도 제어 셀에서 가공하고 터닝, 밀링 및 검사에 동일한 데이텀을 사용합니다.

실제 예 - 4140 질화 마모 부싱

북미 농기계 제조업체는 토양 결합 도구용으로 4140 강철 부싱이 필요했습니다. 부싱은 높은 하중에서 연마성 토양과 접촉했습니다. 이전 공급업체는 도면에 맞게 부품(4140, 28-32 HRC, Ra 1.6μm)을 가공했고 부싱은 6주 만에 마모되었습니다.

문제: 도면에서는 경도를 지정했지만 질화 단계는 지정하지 않았습니다. 28-32 HRC에서는 표면이 너무 부드러워 연마 마모가 발생하지 않았습니다. Ra 1.6μm 마감은 재료 손실을 가속화했습니다.

우리가 다르게 한 일:

• 기능(연마성 미끄럼 마모)을 검토하고 단지 경화뿐만 아니라 케이스 경도 55~62 HRC까지 질화 처리를 권장했습니다.
• 질화 성장을 보상하기 위해 보어 크기를 크게 가공했습니다.
• Ra 0.4μm까지 질화 처리한 후 보어를 접지하고 회전시키지 않습니다.
• 2,000개를 배송했습니다. 부싱 수명이 6주에서 14개월로 늘어났습니다. 고객은 질화 및 Ra 0.4μm을 지정하기 위해 도면을 변경했습니다.

이것이 바로가공된 부품전달해야 합니다. 도면에 맞는 부품뿐만 아니라 도면이 설명해야 하는 기능을 충족하는 부품도 제공해야 합니다.

구성 요소 선택에 대해 자주 묻는 질문

Q1: 내 용도에 맞는 소재와 열처리를 추천해 주실 수 있나요?

답: 그렇습니다. 우리는 부품이 무엇에 저항해야 하는지, 어떻게 움직이는지, 어떤 환경에서 작동하는지 등 기능부터 시작하는 것을 선호합니다. 이를 통해 재료, 열처리 및 주요 검사 지점을 권장합니다. 우리가 리뷰할 때가공된 부품고객을 위해 도면의 사양이 의도한 기능과 일치하는지 확인합니다. 연마 마모 적용 분야의 경우 28HRC에서 4140과 같이 불일치가 있는 경우 견적을 내기 전에 이를 표시합니다. 이렇게 하면 도면을 충족하지만 서비스에 실패하는 구성요소를 방지할 수 있습니다.

Q2: 부품 도면에서 가장 흔히 볼 수 있는 실수는 무엇입니까?

A: 열처리 공정을 지정하지 않고 경도를 지정하는 것입니다. "4140, 28-32 HRC"는 벌크 경도를 알려주지만 표면을 질화, 침탄 또는 유도 경화해야 하는지 여부는 알려주지 않습니다. 마모 적용 분야에서는 케이스 경도와 케이스 깊이가 코어 경도보다 더 중요합니다. 피로 응용 분야에서는 경도보다 청결도와 표면 마감이 더 중요합니다. 우리는 이러한 차이가 있는지 모든 도면을 검토하고 생산 전에 누락된 사양을 권장합니다.

Q3: 가공된 부품이 해당 기능을 수행하는지 어떻게 확인합니까?

A: 우리는 도면의 치수뿐만 아니라 기능을 제어하는 ​​기능을 확인합니다. 마모 부품의 경우 표면 경도, 케이스 깊이 및 Ra를 확인합니다. 피로 구성요소의 경우 필렛 반경, 표면 마감 및 잔류 응력(지정된 경우)을 확인합니다. 부식 부품의 경우 부동태화 및 화학적 성질을 검증합니다. 정밀하게 맞는 부품의 경우 진원도, 동심도 및 기능 게이지를 사용하여 적합성을 확인합니다. 검사 보고서에는 도면뿐만 아니라 기능도 반영됩니다. 이것이 우리가 보장하는 방법입니다.가공된 부품Nuote Metals는 검사대뿐만 아니라 서비스를 수행합니다.
