중요 어셈블리용 정밀 부품 – 모든 인터페이스가 중요한 경우

정밀부품은 자체 도면으로 판단합니다. 정밀 부품은 다른 부품과 조립할 때 그것이 어떻게 맞고, 움직이고, 밀봉되고, 작동하는지에 따라 판단됩니다. 이러한 차이는 허용 오차, 검사하는 기능, 배송 전 실행하는 테스트 등 모든 것을 변화시킵니다.

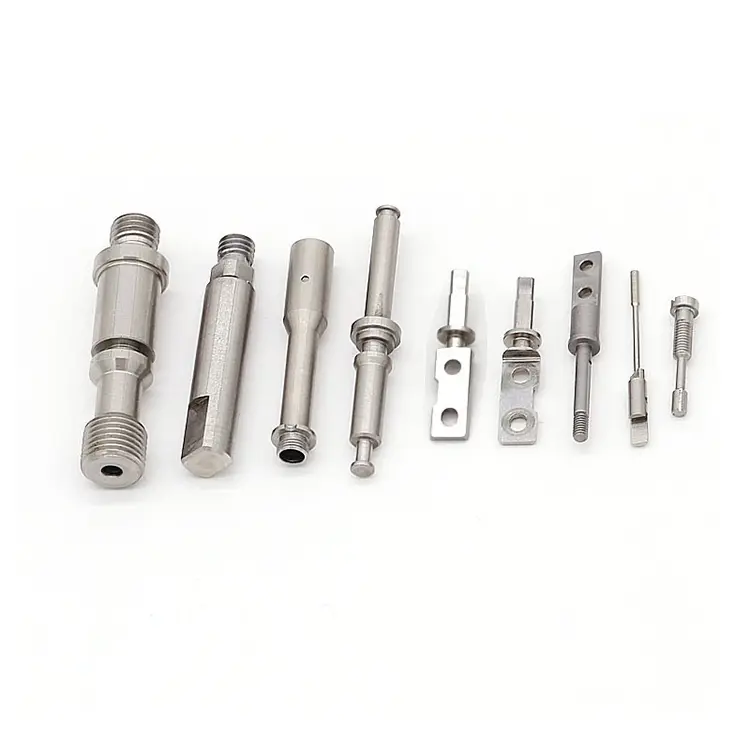

Nuote Metals에서는 다음을 제조합니다.CNC 정밀 부품실패가 허용되지 않는 어셈블리: 수술 기구, 연료 분사 시스템, 광학 마운트 및 항공우주 액추에이터. 우리는 단순히 도면을 가공하는 것이 아닙니다. 우리는 원자재부터 기능적 조립까지 공차 체인을 관리하므로 귀하가 받은 구성품은 처음부터 끝까지 작동합니다.

정밀 부품과 정밀 부품의 차이점은 무엇입니까?

정밀 부품은 개별 치수를 충족합니다. 정밀 부품은 또한 다음을 충족해야 합니다.

• 짝짓기 부품과 맞음– 간격이나 간섭은 전체 공차 범위에서 정확해야 합니다.

• 부하가 걸린 기능– 신호를 묶거나 누출하거나 손실하지 않고 이동, 봉인 또는 수행합니다.

• 살아남은 조립– 누르거나 토크를 주거나 고정할 때 변형되거나 균열이 발생하지 않습니다.

• 시간이 지나도 성능 유지– 마모, 피로 및 열 순환에 저항합니다.

이는 우리가 직경과 길이 이상의 것을 검사한다는 것을 의미합니다. 우리는 어셈블리 인터페이스(다른 부품과 접촉하는 표면)를 확인합니다. 우리는 기능, 즉 부품이 수행하는 움직임이나 밀봉을 테스트합니다. 그리고 추적성을 문서화하므로 현장에서 오류가 발생하면 특정 로트, 기계, 작업자를 추적할 수 있습니다.

공차 사슬 – 인터페이스 관리 방법

구성 요소에 세 개의 결합 표면이 있고 각각 고유한 공차가 있는 경우 모든 개별 치수가 사양 내에 있더라도 어셈블리가 실패할 수 있습니다. 이것이 공차 사슬 문제입니다. 우리는 다음을 통해 이를 관리합니다:

1. 중요한 인터페이스를 조기에 식별합니다.

DFM 검토 중에 다른 부품과 짝을 이루는 모든 표면에 플래그를 지정합니다. 이러한 기능은 더 엄격한 허용 오차, 전용 게이지 및 샘플링이 아닌 100% 검사를 제공합니다.

2. 마이크로미터가 아닌 기능성 게이지를 사용합니다.

결합 샤프트를 시뮬레이션하는 플러그 게이지는 마이크로미터 판독 이상의 정보를 알려줍니다. 우리는 중요한 인터페이스를 위한 맞춤형 게이지를 구축하므로 구성요소가 올바르게 측정될 뿐만 아니라 구성요소가 적합하다는 것을 알 수 있습니다.

3. 작업 전반에 걸쳐 데이터를 제어합니다.

선반가공이 한 표면을 참조하고 밀링이 다른 표면을 참조하는 경우 인터페이스가 정렬되지 않을 수 있습니다. 모든 작업에 단일 데이텀을 사용하므로 모든 기능은 동일한 원점을 기준으로 배치됩니다.

4. 열처리 및 마무리 후 확인.

열처리로 재료를 이동시킵니다. 도금으로 두께를 더해줍니다. 가공 후 완벽하게 측정된 인터페이스가 코팅 후에는 맞지 않을 수 있습니다. 우리는 모든 마무리 작업이 끝난 후 중요한 인터페이스를 검사합니다.

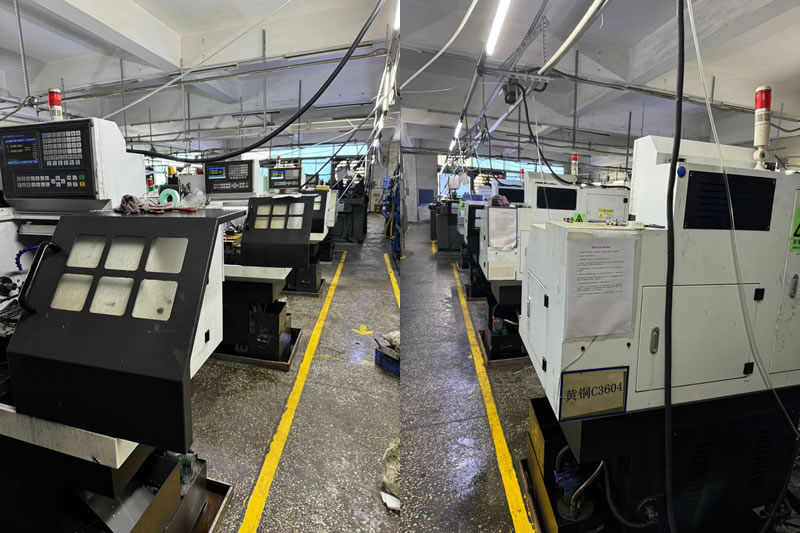

당사의 역량 – 단일 부품부터 하위 어셈블리까지

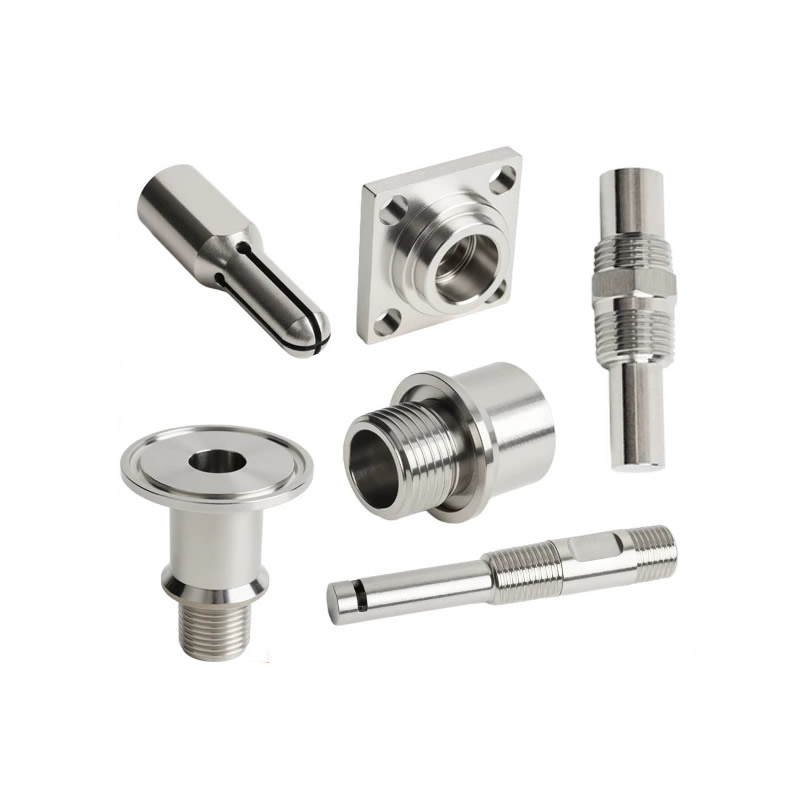

Nuote Metals가 제공하는CNC 정밀 부품다양한 공정과 재료에 걸쳐 그러나 우리의 진정한 가치는 통합입니다. 우리는 여러 부품을 가공하고 완성한 다음 생산 라인에 바로 사용할 수 있는 하위 어셈블리로 조립할 수 있습니다.

재료:스테인레스 스틸, 합금강, 알루미늄, 티타늄, 황동, 구리 및 엔지니어링 플라스틱.

용량:프로토타입(1~50), 소량(50~5,000), 대용량(5,000~500,000+).

기능 테스트 - 대부분의 공급업체가 건너뛰는 단계

완벽하게 측정되는 부품이라도 조립 시 실패할 수 있습니다. 직경 공차를 충족하는 샤프트는 하우징에 눌려지면 묶일 수 있습니다. Ra 0.4μm를 충족하는 씰 표면은 압력이 가해지면 누출될 수 있습니다. 우리는 치수뿐만 아니라 기능도 테스트합니다.

정밀 부품에 대해 수행하는 테스트:

• 압입 시뮬레이션– 간섭 및 삽입력을 확인합니다.
• 누출 테스트– 밀봉된 부품에 대한 공기 또는 헬륨 누출 테스트.
• 전기적 연속성– 전도성 부품 및 접지 경로용.
• 움직임과 뇌졸중– 밸브, 액츄에이터 및 슬라이딩 부품용.
• 토크 및 나사 결합– 스레드 인터페이스의 경우.

모든 테스트는 실제 측정된 값으로 문서화됩니다. 단순한 치수 보고서가 아닌 기능 테스트 보고서를 배송과 함께 받게 됩니다.

실제 예 – 수술용 스테이플러 구성 요소 세트

독일의 한 의료 기기 제조업체는 수술용 스테이플러 카트리지에 조립할 수 있는 5개의 정밀 부품 세트가 필요했습니다. 구성 요소는 유격 없이 서로 맞아야 하고, 원활하게 작동해야 하며, 산화에틸렌 살균을 견뎌야 했습니다.

과제:

이전 공급업체는 각 구성요소를 개별 도면에 맞춰 가공했습니다. 그러나 조립할 때 스테이플러가 잘못 발사되었습니다. 공차 체인이 모루와 카트리지 사이에 너무 많은 움직임을 허용했습니다.

우리가 다르게 한 일:

• DFM 검토 중에 구성 요소 간의 세 가지 중요한 인터페이스를 식별했습니다.
• 동일한 데이텀을 사용하여 동일한 정밀 셀에서 5개 부품을 모두 가공했습니다.
• 배송 전에 핏과 움직임을 확인할 수 있는 기능성 게이지가 내장되어 있습니다.
• 100% 장치에 대해 건식 조립 및 기능 스트로크 테스트를 수행했습니다.
• 조립 불량이 전혀 없이 2,200세트를 배송했습니다. 고객은 입고 검사를 없애고 조립 시간을 15% 단축했습니다.

CNC 정밀 부품에 대해 자주 묻는 질문

Q1: 정밀 부품과 정밀 부품의 차이점은 무엇입니까?

A: 정밀 부품은 자체 도면 치수를 충족합니다. 에이CNC 정밀 부품또한 짝을 이루는 부품과도 맞아야 하고 작동해야 합니다. 이는 인터페이스를 검사하고, 이동 또는 밀봉을 테스트하고, 여러 기능에 걸쳐 공차 체인을 관리한다는 것을 의미합니다. 단일 부품에 대한 도면을 보내주시면 가공해 드립니다. 함께 조립되는 부품 세트를 보내주시면 인터페이스를 관리하고 기능적인 하위 조립품을 배송해 드립니다.

Q2: 여러 재료로 구성 요소를 조립할 수 있습니까?

답: 그렇습니다. 우리는 스테인레스 스틸, 알루미늄, 티타늄, 황동, 구리 및 플라스틱으로 구성 요소를 가공한 다음 압입식, 나사식, 고정식 또는 접착식 조인트를 사용하여 조립합니다. 멸균되거나 화학 물질에 노출되는 구성 요소의 경우 환경에 저항하는 재료와 마감재를 선택합니다. 모든 어셈블리는 기능 테스트를 거쳐 추적성 기록으로 문서화됩니다.

Q3: 정밀 부품이 내 어셈블리에 맞는지 어떻게 확인합니까?

A: 우리는 결합 부분을 시뮬레이션하는 기능 게이지를 사용합니다. 결합 샤프트 직경과 일치하는 플러그 게이지는 마이크로미터 판독 이상의 정보를 알려줍니다. 중요한 인터페이스를 위해 우리는 맞춤형 게이지를 구축하고 샘플뿐만 아니라 생산의 100%를 검사합니다. 또한 배송 전에 건식 조립 및 기능 테스트를 수행하므로 구성 요소가 라인에 도달하기 전에 작동하는지 알 수 있습니다. Nuote Metals는 모든 정밀 부품 주문에 대해 기능 테스트 보고서를 제공합니다.
