DIN 7340 관형 리벳은 경량 조립 요구 사항을 충족하는 정밀 솔루션입니까?

독일 엔지니어가관형 리벳, DIN 7340을 명시하고 있을 가능성이 높습니다. 이 표준은 수십 년 동안 유럽의 정밀 중공 리벳 제조의 중추 역할을 해왔습니다. Nuote Metals에서는 다음을 생산합니다.DIN 7340 리벳정확한 치수, 일정한 벽 두께, 안정적인 성능을 요구하는 고객을 위한 제품입니다.

이 가이드에서는 DIN 7340이 실제로 지정하는 내용, DIN 7340 지정을 읽는 방법, 이러한 리벳이 일반 대안보다 성능이 뛰어난 부분에 대해 설명합니다.

DIN 7340이란 정확히 무엇입니까?

DIN 7340은 심리스 드로우 튜빙에서 절단된 관형 리벳을 지정하는 독일 산업 표준입니다. 이 표준은 1mm에서 10mm까지의 공칭 직경을 다루며 두 가지 헤드 모양, 즉 A형(플랫/팬 헤드)과 B형(널링 둥근 헤드)을 정의합니다. 현재 버전은 DIN 7340:2011-03입니다.

DIN 7340 관형 리벳과 기타 중공 리벳의 주요 차이점은 제조 공정입니다. 컵 모양을 만드는 딥 드로잉 방식으로 제작된 중공 리벳과 달리,DIN 7340 리벳이음매 없는 정밀 튜브로 만들어졌습니다. 이를 통해 내부 직경과 외부 직경이 모두 일정한 벽 두께를 지닌 완벽한 원통형이 되도록 보장합니다.

DIN 7340 지정을 읽는 방법

표준은 명확한 명명 규칙을 지정합니다. 모든 매개변수는 부품 번호에 포함되어 있습니다.

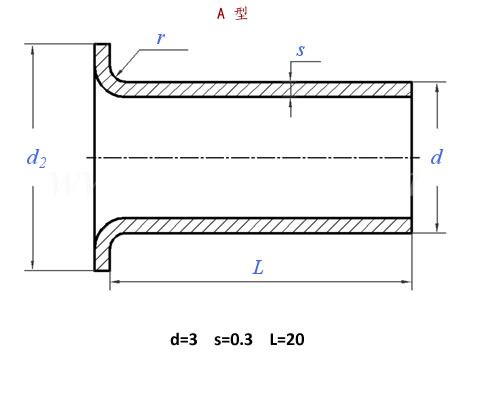

RN A 3 x 0.3 x 20 DIN 7340 구리

이 명명 시스템은 모호함이 없음을 의미합니다. 독일의 구매자와 중국의 제조업체는 정확히 동일한 리벳을 언급하고 있습니다.

DIN 7340 관형 리벳의 일반적인 응용 분야

왜냐하면DIN 7340 리벳일정한 벽 두께를 가진 정밀 튜브로 제조되므로 깨끗한 내부 보어가 중요한 응용 분야에 매우 적합합니다.

전기 피드스루 및 PCB 조립

DIN 7340 관형 리벳의 중앙이 비어 있어 와이어가 통과할 수 있습니다. 이는 공간이 제한된 PCB 접지점, 단자 연결 및 전기 피드스루 애플리케이션에 유용합니다. 주석 도금 황동 DIN 7340 리벳은 납땜 가능한 연결에 특히 일반적입니다.

가죽 제품, 가방, 신발

패션 및 가죽 산업에서는 벨트 구멍, 가방 보강재, 신발 구멍 및 스트랩 부착물에 DIN 7340 리벳을 크게 사용합니다. 관형 리벳에 필요한 낮은 세팅력은 가죽이나 직물과 같은 부드러운 소재의 손상을 방지합니다.

자동차 및 항공우주 부품

DIN 7340 리벳은 자동차 인테리어, HVAC 덕트 어셈블리, 조명 설비 및 중량 감소와 내식성이 우선시되는 비구조 항공우주 응용 분야에 사용됩니다.

산업 및 기계 응용 분야

사다리 가로대, 전자 인클로저, 열교환기 핀 및 가구 프레임은 모두 DIN 7340 관형 리벳이 비용 효율적인 영구 결합을 제공하는 예입니다.

재료 옵션 및 선택

DIN 7340은 다양한 기본 재료를 허용합니다. 아래 표에는 일반적인 옵션과 가장 적합한 애플리케이션이 요약되어 있습니다.

드로운 튜빙으로 제작된 DIN 7340 규격 리벳은 딥 드로잉 중공 리벳에 비해 이점을 제공합니다. 원통형 모양은 균일한 벽 두께를 보장하므로 설치 중에 예측 가능한 롤 형성이 가능합니다.

치수 사양 – 형태 A와 형태 B

A형(플랫/팬 헤드)

Form A는 로우 프로파일의 플랫 헤드를 특징으로 합니다. 이는 플러시 또는 로우 프로파일 마감이 허용되는 범용 고정을 위한 가장 일반적인 구성입니다.

A형(플랫 헤드)의 치수 예:

A형 공차는 일반적으로 생크 직경의 경우 ±0.05mm, 헤드 직경의 경우 ±0.10mm를 따릅니다.

형태 B(널링 원형/롤드 헤드)

Form B는 둥근 머리 프로필을 특징으로 합니다. 롤링된 가장자리는 완성된 외관을 제공하며 눈에 보이는 용도로 선택되거나 보다 장식적인 마감이 필요한 경우에 자주 선택됩니다.

예를 들어, Würth 카탈로그 목록에는 아연 도금된 Form B 강철 리벳이 나와 있습니다: d1 = 8mm, 헤드 직경 = 12mm, 헤드 높이 = 1.4mm, 길이 = 8mm, 무게 = 1.500g.

형태 B에는 제조업체에 따라 다르지만 특정 응용 분야에서 그립력을 향상시키기 위해 머리에 널링이 포함될 수도 있습니다.

설치 – DIN 7340 리벳의 작동 원리

관형 리벳을 올바르게 설정하려면 구멍 크기, 리벳 길이 및 툴링이라는 세 가지 변수에 주의해야 합니다.

구멍 크기

구멍 크기가 정확해야 합니다. 외경(d1)에 +0.10mm 이하의 간격을 두는 것이 좋습니다. 구멍이 너무 크면 헤드가 형성되기 전에 튜브가 내부적으로 휘어집니다. 구멍이 너무 빡빡하면 얇은 벽이 갈라질 수 있습니다.

리벳 길이 계산

표준 롤오버 클린치의 경우 필요한 리벳 길이는 다음과 같습니다.

총 재료 두께 + (0.5 ~ 0.7) × d1

예: 총 두께가 2.0mm인 두 시트를 직경 3mm의 리벳으로 결합:

길이 = 2.0 + (0.6 × 3.0) = 3.8mm.

너무 많은 길이를 사용하면 지저분하고 불안정한 클린치가 발생합니다. 너무 적게 사용하면 컬이 제대로 형성되지 않습니다.

압형

항상 광택 처리되고 강화된 강철 플레어 펀치를 사용하십시오. 리벳팅 다이는 좌굴을 방지하기 위해 리벳 샤프트를 점진적으로 넓히도록 설계되어야 합니다. 날카로운 숄더 대신 점진적인 플레어로 다이를 성형하면 균일한 360° 롤이 생성됩니다.

품질 및 인증

DIN 7340은 DIN Standards Committee Fasteners(FMV)에 의해 유지 관리됩니다. 표준은 정기적으로 검토 및 업데이트되며 2011 버전이 현재 릴리스입니다.

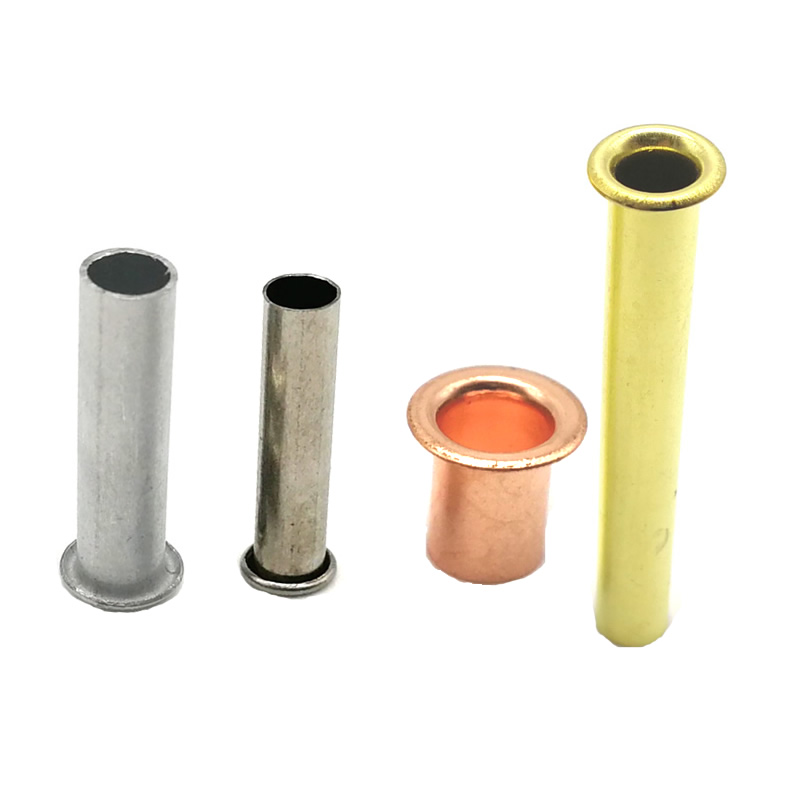

Nuote Metals 제조DIN 7340 리벳강철, 스테인레스 스틸, 구리, 알루미늄 및 황동으로 제작되었으며 일반, 니켈 도금 및 주석 도금을 포함한 마감 처리가 되어 있습니다. 크기는 고객 도면에 맞게 맞춤 제작할 수 있습니다. 회사는 선적 전 100% QC 검사를 통해 ISO 9001:2015 인증을 받았습니다. 무료 샘플은 재고 크기에 따라 제공되며 표준 주문의 경우 MOQ는 20,000개입니다.

DIN 7340 규격 리벳은 심리스 드로잉 튜빙으로 제조되므로 딥 드로잉 방식에 비해 벽 두께가 더 일정합니다. 이는 와이어 통과를 위해 내부 보어가 깨끗하게 유지되어야 하거나 균일한 롤 형성이 중요한 응용 분야와 관련이 있습니다.

DIN 7340 리벳 시작하기

현재 지정하는 경우DIN 7340 리벳또는 조립을 위해 표준화된 관형 리벳으로 전환을 고려하고 있는 경우 가장 빠른 경로는 샘플을 요청하는 것입니다.

총 재료 스택 두께, 원하는 생크 직경(d1) 및 선호하는 재료를 제공하십시오. Nuote Metals는 권장 길이를 계산하고 테스트용 샘플을 보내드립니다.
