관형 리벳

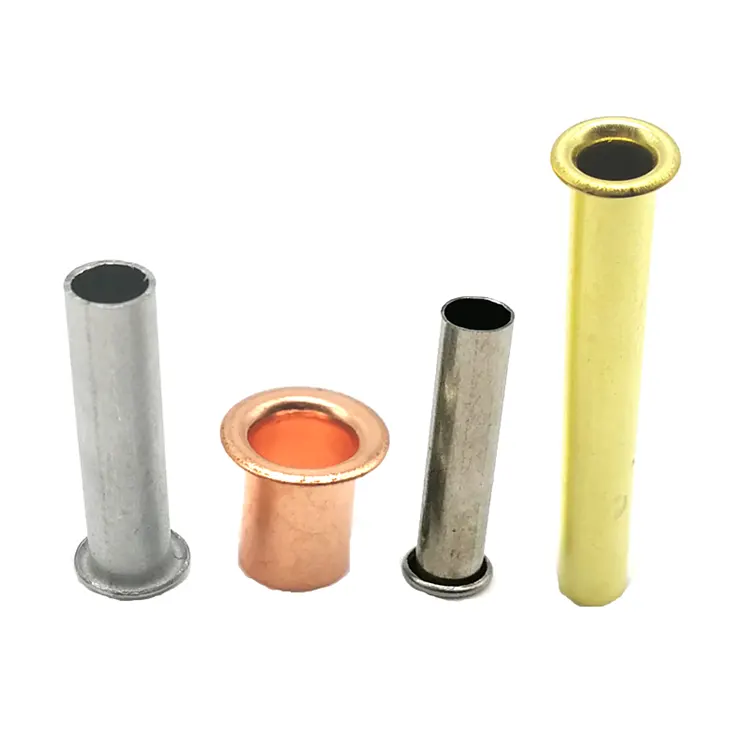

관형 리벳완전히 속이 빈 패스너입니다. 같지 않은반관형 리벳부분적인 구멍이 있고 총열 전체 길이에 걸쳐 있는 중공 축이 있습니다. 이들은 금속 튜브 스톡으로 만들어집니다. 튜브를 길이에 맞게 자른 다음 헤딩 프레스를 사용하여 한쪽 끝에 헤드를 형성합니다. 속이 빈 벽은 설치 중에 매우 적은 힘(일반적으로 솔리드 리벳에 필요한 힘의 15~20%)으로 바깥쪽으로 벌어집니다.

부드러운 소재용 패스너입니다. 가죽, 직물, 캔버스, 고무, 얇은 플라스틱 등 단단한 리벳의 힘으로 인해 갈라지거나 압축되는 재료입니다.

관형 vs. 반관형 vs. 고체 – 중공축이 승리하는 곳

헤드 스타일 – 우리가 제공하는 것

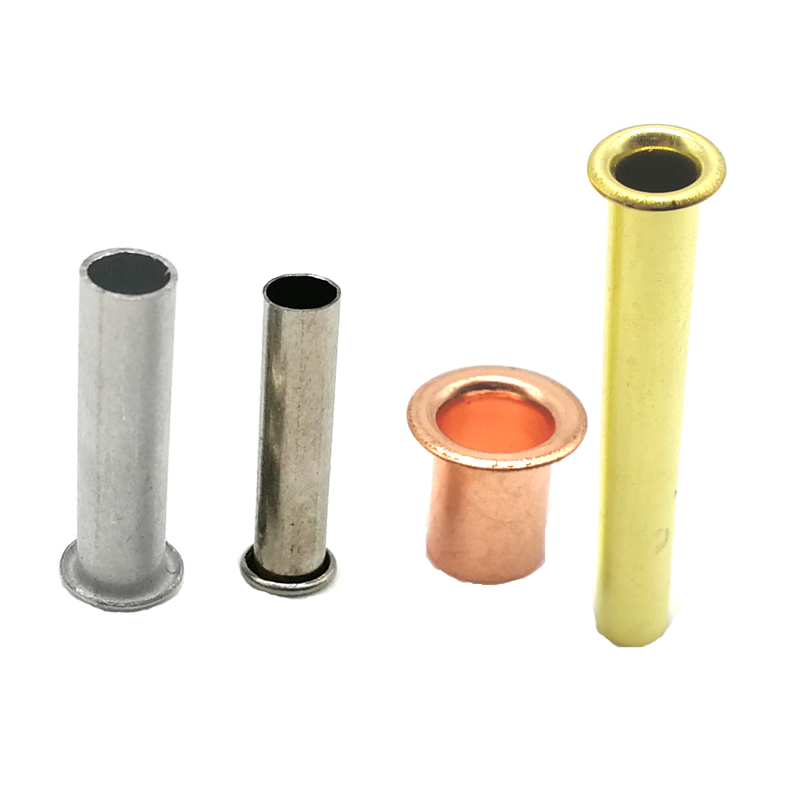

관형 리벳은 튜브 스톡으로 만들어지기 때문에 헤드 스타일 옵션은 세 가지로 제한됩니다.

우리가 제공할 수 있는 자료

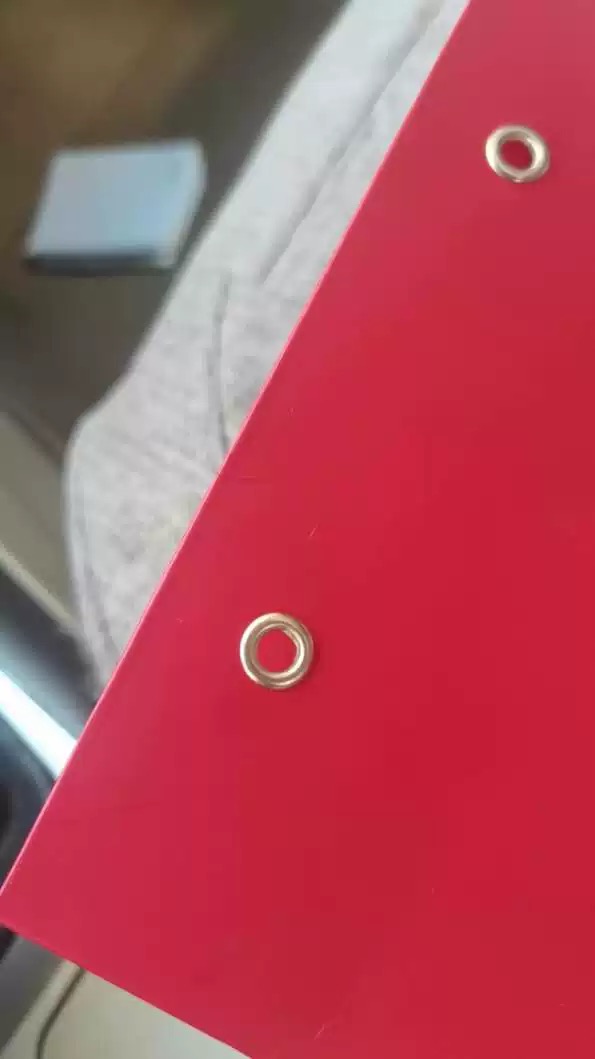

실제 적용 사례 – 패브릭 타포린 강화재

고정 지점과 가장자리 그로밋을 강화해야 하는 대형 트럭 방수포 제조업체입니다. 패브릭은 두꺼운 PVC 코팅 폴리에스테르였습니다. 솔리드 리벳은 소재를 찢어버릴 수 있었고 반관형 리벳은 패브릭이 뒤틀림 없이 감당할 수 있는 것보다 더 많은 힘을 필요로 했습니다.

우리는 황동 관형 리벳(6.0mm 생크, 11.0mm 둥근 헤드, 10.0mm 배럴 길이, 일반 마감)을 공급했습니다. 완전히 속이 빈 샤프트는 최소한의 힘으로 바깥쪽으로 벌어졌습니다. 찢어짐이나 뒤틀림도 없었습니다. 황동은 옥외 노출에 대한 내식성을 제공했습니다. 고객은 100개의 방수포에 걸쳐 500개의 리벳을 테스트했습니다. 10,000번의 풀 주기 후에는 오류가 발생하지 않습니다. 그들은 이제 우리 리벳을 매년 200,000개 일괄 주문합니다.

제조 방법 – 튜브 절단 + 헤딩

관형 리벳은 와이어가 아닌 금속 튜브 스톡으로 만들어집니다. 프로세스는 솔리드 또는 반관형 리벳과 다릅니다.

1.튜브 재고 조달– 탄소강, 스테인리스강, 황동, 구리 또는 알루미늄 등 승인된 공장에서 인증된 금속 튜브(이음새가 없거나 용접된)를 구매합니다. 각 배치에는 밀 테스트 인증서와 열 번호가 함께 제공됩니다.

2.입고 자재 검사– 튜브 스톡의 외경(±0.02mm), 벽 두께, 재료 구성을 확인합니다. 사양을 벗어난 튜브는 거부됩니다.

3. 튜브 절단– 튜브는 고속 절단 장비를 사용하여 정확한 블랭크 길이로 절단됩니다. 각 공백은 하나의 리벳이 됩니다.

4. 표제– 절단된 튜브 블랭크는 헤딩 프레스에 배치됩니다. 카바이드 다이는 한쪽 끝에 헤드(원형, 평면 또는 접시형)를 형성합니다. 속이 빈 튜브는 꼬리 끝 부분이 열려 있습니다.

5. 트리밍– 머리 가장자리 주변의 플래시가 제거됩니다.

6. 텀블링– 마이크로버가 제거됩니다.

7. 도금 또는 코팅– 아연, 니켈, 래커, 패시베이션 또는 기타 마감재가 지정된 대로 적용됩니다.

8. 최종검사– 중요 치수에 대한 100% 광학 분류. AQL 샘플을 수동으로 확인했습니다. 모든 배송 시 치수 보고서 및 적합성 인증서가 발행됩니다.

리드타임:5~10일 표준; 맞춤형 툴링: 15~20일.

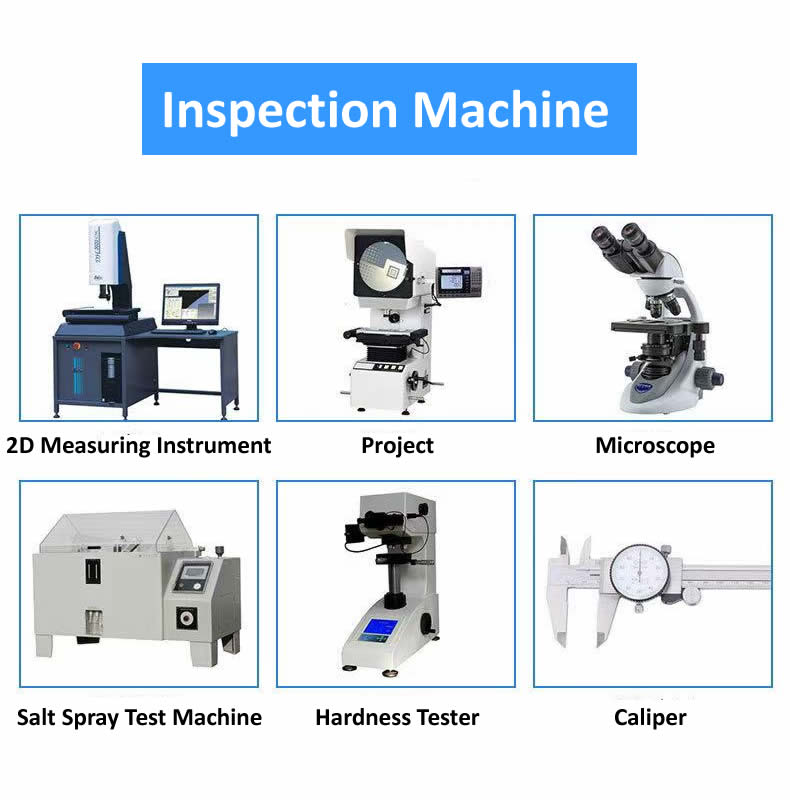

사내 검사 장비

우리는 관형 리벳의 모든 배치를 검증하기 위해 교정된 검사 장비 전체 세트를 유지 관리합니다.

레이저 마이크로미터– 생크 직경 측정 (±0.02mm)

광학 비교기– 헤드 직경, 높이, 프로파일 검사

2.5D 영상 측정 시스템– 벽 두께 및 동심도 검증

로크웰 경도 시험기– 원료 경도 검증

분광계– 재료 구성 검증

염수 분무 시험 챔버– 필요한 경우 내식성 테스트(ASTM B117)

XRF 두께 측정기– 도금 두께 검증

모든 장비는 매년 공인된 제3자 연구소에서 교정됩니다. 검사 기록은 5년간 보관됩니다.

사용되는 곳

타포린과 캔버스– 타이다운 포인트, 가장자리 보강재, 그로밋

가죽제품– 벨트 구멍, 가방 하드웨어, 마구류

의복– 데님, 작업복, 아웃도어용품

가구– 실내 장식품, 직물 부착물

선박– 캔버스 커버, 돛 부착물, 보트 내부

스포츠용품– 배낭, 캠핑 장비, 안전 장치

자동차– 소프트 트림, 패브릭 패널, 내부 어셈블리

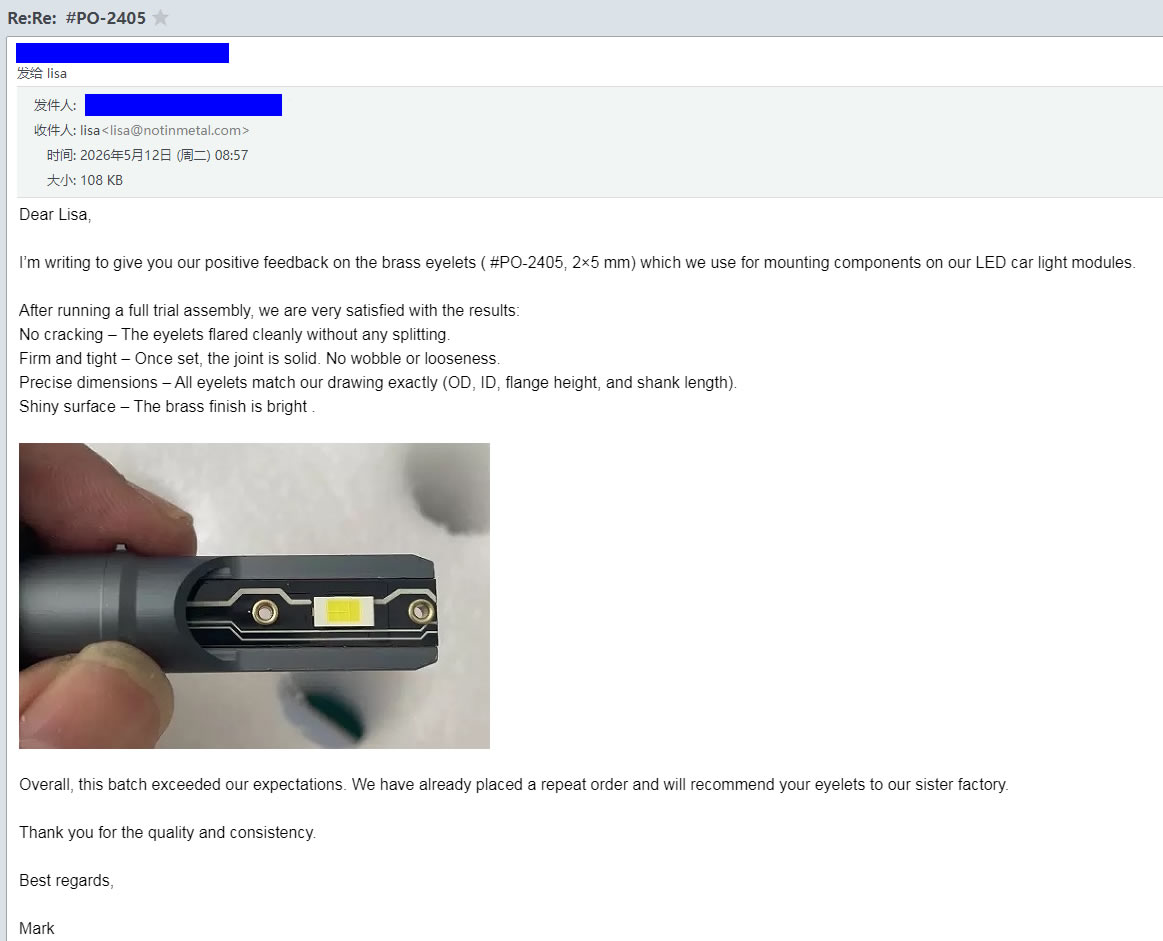

고객의 의견 – 실제 피드백

우리가 자주 대답하는 세 가지 질문

Q: "관형 리벳과 반관형 리벳의 차이점은 무엇입니까?"

A: 관형 리벳은 완전히 속이 비어 있습니다. 전체 배럴은 세팅 중에 바깥쪽으로 벌어지는 얇은 벽입니다. 반관형 리벳은 벽이 더 두껍고 얕은 구멍(배럴 길이의 45~55%)을 갖고 있습니다. 관형 리벳은 최소한의 세팅력(단단한 힘의 15-20%)을 필요로 하며 직물, 가죽, 캔버스와 같은 부드러운 소재에 이상적입니다. 반관형 리벳은 더 높은 강도(고체의 80~90%)를 제공하며 강도와 낮은 세팅력의 균형이 필요한 범용 용도에 더 적합합니다.

Q: "구조적 용도로 사용할 수 있나요?"

A: 관형 리벳은 구조용으로 설계되지 않았습니다. 얇은 벽은 반관형 리벳이나 솔리드 리벳과 동일한 전단 강도나 인장 강도를 제공하지 않습니다. 부드러운 소재, 직물, 가죽 및 경량 어셈블리에는 관형을 선택하십시오. 중간 하중 어셈블리에는 반관형을 선택합니다. 최대 강도가 ​​요구되는 구조적, 하중 지지 접합부에는 솔리드를 선택하십시오.

Q: "관형 리벳의 올바른 배럴 길이를 어떻게 선택합니까?"

A: 총 재료 스택 두께보다 약 2.0-2.5mm 더 긴 배럴 길이를 선택하십시오. 관형 리벳의 얇은 벽은 구겨지지 않고 고르게 퍼지려면 더 많은 길이가 필요합니다. 예를 들어 3mm 두께의 원단을 보강하는 경우 배럴 길이는 5.0~5.5mm를 선택하세요. 재료 스택 두께를 보내주시면 정확한 길이를 추천해 드립니다.
