엔지니어가 전도성, 열 관리 및 살아있는 녹청을 위해 구리 관형 리벳을 선택하는 이유는 무엇입니까?

구리는 업계에 알려진 가장 오래된 패스너 재료 중 하나입니다. 그러나 구리와 완전한 관 모양의 조합은 놀랍도록 현대적입니다. Nuote Metals에서는 다음을 제조합니다.구리 관형 리벳기계적 접합 이상의 기능이 필요한 고객의 경우 전기 연속성, 열 방출 또는 아름답게 노화되는 표면이 필요합니다. 이 가이드는 완전히 속이 비어 있고 가벼우며 힘이 적은 설정의 관형 구성에만 중점을 둡니다.

구리 관형 리벳의 차이점은 무엇입니까?

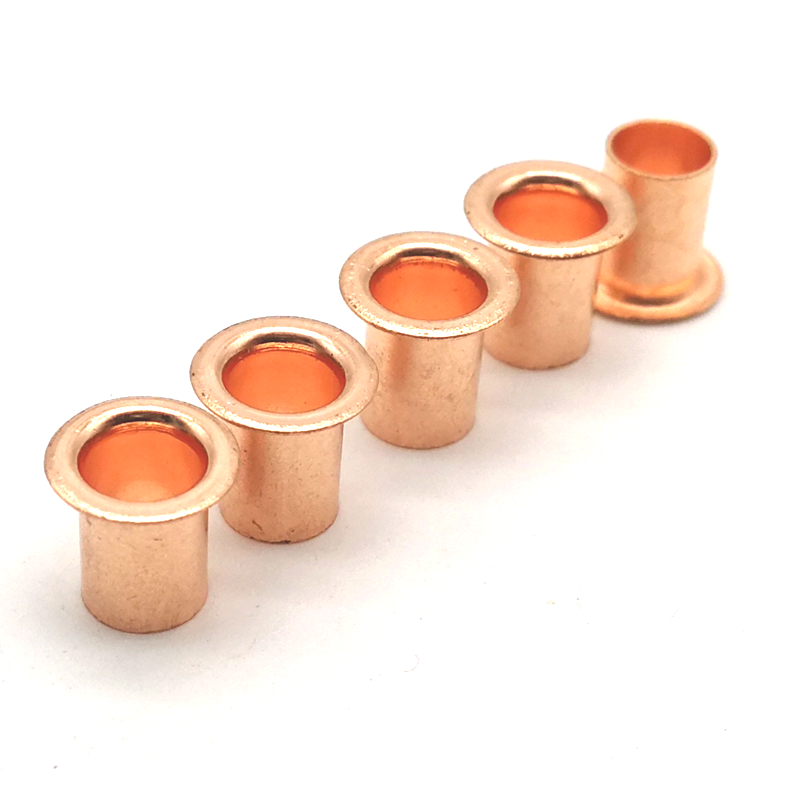

A 구리 관형 리벳미리 형성된 헤드와 꼬리에서 머리까지 빈 생크가 있는 영구 패스너입니다. 벽 두께는 일반적으로 직경에 따라 0.20mm ~ 0.45mm입니다. 설치하는 동안 얇은 구리 벽이 매우 낮은 힘으로 바깥쪽으로 굴러가며 깨끗하고 균일한 컬을 만듭니다.

구리가 알루미늄, 강철 또는 황동과 다른 세 가지 특성은 다음과 같습니다.

전기 전도성:100% IACS(국제 단련 구리 표준). 다른 일반적인 패스너 금속은 근접하지 않습니다.

열전도율:401 W/m·K – 방열판 및 냉각 어셈블리에 이상적입니다.

자연 내식성:실외 환경에서 보호적인 녹색 녹청(염기성 탄산구리)을 형성합니다.

이러한 특성을 관 모양과 결합하면 전류를 전달하고 열을 전달하며 가벼운 압력으로 고정되고 무게가 거의 추가되지 않는 패스너를 얻을 수 있습니다.

구리 관형 대 기타 재료 - 실제 비교

아래 표는 장소구리 관형 리벳알루미늄 및 황동 관형 리벳과 함께 – 모두 완전히 속이 비어 있고 동일한 직경입니다.

우리의 관찰:순수한 전기적 또는 열적 용도의 경우 구리는 타의 추종을 불허합니다. 바닷물에 담그려면 316 스테인리스 스틸 관형이 더 좋습니다. 실내 장식용 금색의 경우 황동이 더 저렴합니다. 전도성이나 녹청이 중요한 경우 구리를 선택하십시오.

구리 관형 리벳이 탁월한 네 가지 실제 응용 분야

버스바 및 접지 연결

배전반에는 영구적인 저저항 조인트가 필요합니다. 볼트는 시간이 지나면 느슨해집니다. 솔리드 구리 리벳은 작동하지만 높은 세팅력이 필요합니다. Nuote Metals는 스위치기어 제조업체에 C11000 구리 관형 리벳을 공급했습니다. 관형 모양은 설정력을 40% 감소시켰고 중앙이 비어 있어 전체 롤 형성을 육안으로 검사할 수 있었습니다. 1,000회 열 주기 후 접촉 저항이 0.1mΩ 미만으로 측정되었습니다.

LED 방열판 부착

열 관리는 고전력 LED에 매우 중요합니다. 한 자동차 조명 제조업체는 알루미늄 리벳을 사용하여 핀형 방열판을 LED 보드에 부착했습니다. 알루미늄의 열전도율(237W/m·K)은 허용 가능한 수준이었지만 더 나은 성능을 원했습니다. 구리 관형 리벳으로 전환하면 열 경로 효율이 거의 70% 증가했습니다. 낮은 세팅력은 세라믹 LED 기판의 균열도 방지했습니다.

전통 지붕 및 후레싱

역사적인 건물을 복원하려면 기존 구리 지붕과 일치하는 패스너가 필요했습니다. 스테인레스 스틸은 시각적으로 잘못되었습니다. 견고한 구리 리벳은 정품이었지만 설치 속도가 느렸습니다. 계약자는 Nuote Metals의 구리 관형 리벳을 사용했습니다. 동일한 재료, 동일한 녹청 개발이지만 50% 더 빠른 세팅이 가능했습니다. 3년이 지나면 리벳은 원래의 솔리드 리벳과 구별할 수 없게 됩니다.

항균 터치 표면

구리의 천연 항균 특성(EPA 및 ISO 22196에 따라 테스트됨)은 하이터치 제품에 유용합니다. 공공 난간 제조업체는 구리 관형 리벳을 장식 및 기능 요소로 내장했습니다. 리벳은 2시간 이내에 박테리아를 99.9% 이상 죽입니다. 관 모양은 낮은 프로파일을 허용하고 난간의 매끄러운 표면을 방해하지 않았습니다.

기술 매개변수 – 당사 공장 표준

Nuote Metals는 C11000(ETP 구리) 및 C12200(인 탈산 구리)을 사용하여 구리 관형 리벳을 제조합니다. 아래 표는 당사의 표준 치수 범위를 보여줍니다.

직경이 2mm 미만인 경우 관형을 형성하기가 어렵습니다. 매우 작은 크기에는 반관형 구리 리벳을 권장합니다.

사용 가능한 마감재:

천연(형성된 상태)– 밝은 레드 오렌지색, 야외에서는 녹청이 남음

옻칠– 투명코팅으로 변색방지 (실내용)

주석 도금– 납땜 가능, 표면 산화 방지

골동품 / 산화– 빈티지 룩을 위한 다크 브라운 프리파티나

모든 마감재는 RoHS를 준수합니다.

설치 – Copper의 독특한 행동

구리는 부드럽고 연성이 있어 세팅이 쉬우며 마킹도 쉽습니다.

권장 세팅력

3mm 생크의 경우 1.5~2.5mm 재료 스택: 400~700N. 공압식 또는 서보 프레스를 사용합니다. 핸드 프레스는 낮은 볼륨에서 작동합니다.

구멍 준비

구멍 직경 = 생크 OD + 0.05~0.10mm. 디버링은 필수적입니다. 날카로운 버는 얇은 구리 벽을 쪼개게 됩니다.

압형

광택 있고 강화된 강철 모루를 사용하십시오. 거칠거나 더러운 툴링은 부드러운 구리 표면에 영구적인 흔적을 남깁니다. 얕은 오목 모루는 깨끗하고 균일한 컬을 만들어냅니다.

일반적인 실수

【동관형 리벳】FAQ

Q1: 구리 관형 리벳을 옥외에서 사용할 수 있습니까? 녹색으로 변할까요?

A: 네, 녹색 녹청은 특징이지 결함이 아닙니다. 공기와 습기에 노출된 구리는 먼저 갈색 산화물(구리탄)을 형성한 다음 몇 년에 걸쳐 녹색 탄산염(염기성 탄산구리)을 형성합니다. 이 녹청은 안정적이고 다공성이 없으며 추가 부식을 방지합니다. 지붕, 후레싱 또는 정원 제품과 같은 옥외 용도의 경우 녹청이 바람직합니다. 밝은 구리 색상을 유지하려면 래커 처리된 구리 관형 리벳을 지정하세요. 하지만 래커는 결국 야외에서 마모됩니다. Nuote Metals는 장기적인 내식성이 필요한 모든 실외 응용 분야에 천연(래커칠을 하지 않은) 구리를 권장합니다.

Q2: 관형 리벳용 구리 C11000과 C12200의 차이점은 무엇입니까?

A: C11000(전해 터프 피치)은 표준 고전도 구리(100% IACS)입니다. 부드럽고 세팅하기 쉬우며 대부분의 전기 및 장식 용도에 적합합니다. C12200(인탈산)은 탈산제로서 소량의 인(0.015~0.040%)을 함유하고 있습니다. 전도성은 약간 낮지만(85-90% IACS) 용접성과 수소 취성에 대한 저항성은 더 좋습니다. 또한 특정 수질 조건에서는 부식에 더 강합니다. 권장 사항: 일반 전기 및 장식용으로는 C11000을 사용하십시오. 배관, 물 접촉 또는 리벳 근처 용접이나 브레이징과 관련된 응용 분야의 경우 C12200을 사용하십시오.

Q3: 구리 관형 리벳의 정확한 길이를 어떻게 계산합니까?

A: 구리는 부드럽고 쉽게 굴러가기 때문에 강철보다 돌출된 재료가 덜 필요합니다. 다음 공식을 사용하십시오: 배럴 길이 = 재료 스택 두께 + (0.4 ~ 0.7) × 생크 직경. 예: 총 스택 2.0mm, 생크 직경 3.0mm. 범위의 중간인 0.55 × 3.0 = 1.65mm를 사용합니다. 총 길이 = 2.0 + 1.65 = 3.65mm. 가장 가까운 표준 길이(예: 3.8mm 또는 4.0mm)로 반올림합니다. 매우 부드러운 소재(얇은 천, 고무)의 경우 0.4×d를 사용합니다. 더 단단한 스택(가죽, 단단한 플라스틱)의 경우 0.7 × d를 사용합니다. Nuote Metals는 테스트할 수 있도록 인접한 두 길이의 무료 샘플 리벳을 보낼 수 있습니다. 스택 두께만 알려주십시오.

품질과 투명성

Nuote Metals는 ISO 9001:2015에 따라 운영됩니다. 각 배치의구리 관형 리벳원자재 인증서(열 번호), 생산 프레스 로그 및 최종 검사 보고서를 추적할 수 있습니다. 우리는 ISO 2859에 따라 AQL 샘플링을 수행합니다(중요 치수는 1.0, 주요 치수는 2.5). RoHS 선언은 추가 비용 없이 포함됩니다.

우리의 고객 정책:

• 무료 샘플(재고 사이즈) – 택배비만 지불
• 맞춤형 길이 및 플랜지 형태 - 10일 만에 툴링 준비 완료
• 표준 크기의 경우 MOQ 20,000개; 첫 주문의 경우 더 낮음
• 리드타임: 재고 3~5일; 맞춤형 15~20일

우리는 공급했습니다구리 관형 리벳배전, 조명, 문화유산 건설, 의료 기기 산업을 포함한 30개 이상의 국가 고객에게 제공됩니다.
