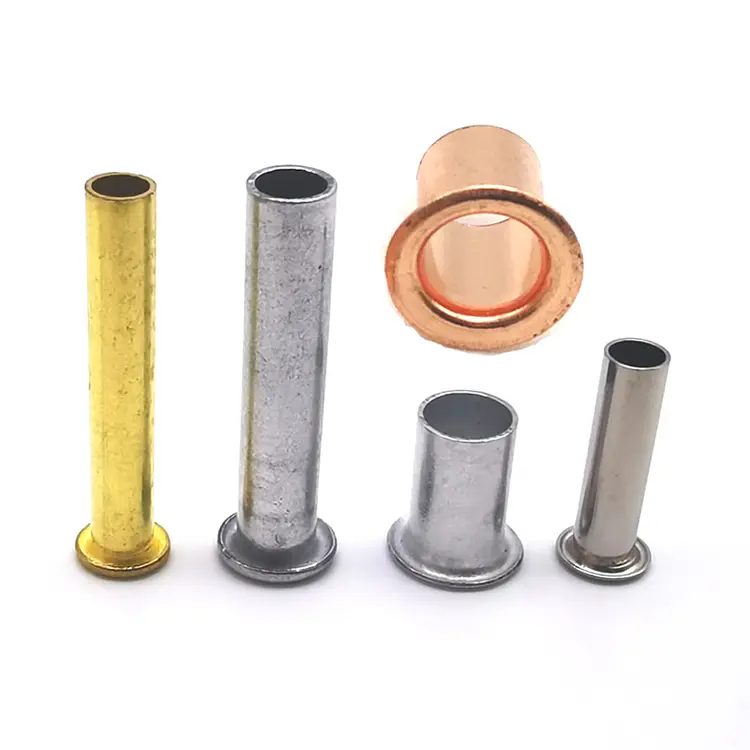

DIN 7340 리벳

Nuote Metals는 중국에 본사를 둔 제조업체입니다.DIN 7340 리벳, 모양 A(납작한 머리)와 모양 B(둥근 머리) 변형을 모두 생산합니다. 관형 리벳 생산 분야에서 10년 이상의 경험을 바탕으로 당사는 이 표준이 요구하는 치수 정밀도를 이해하고 있습니다. 탄소강, 스테인리스강, 황동, 구리, 알루미늄 재질로 제공되며 직경은 1mm~10mm입니다. ISO 9001 인증을 받았습니다. 무료 샘플을 이용할 수 있습니다. 오늘 저희에게 연락하세요.

DIN 7340 리벳이란 무엇입니까?

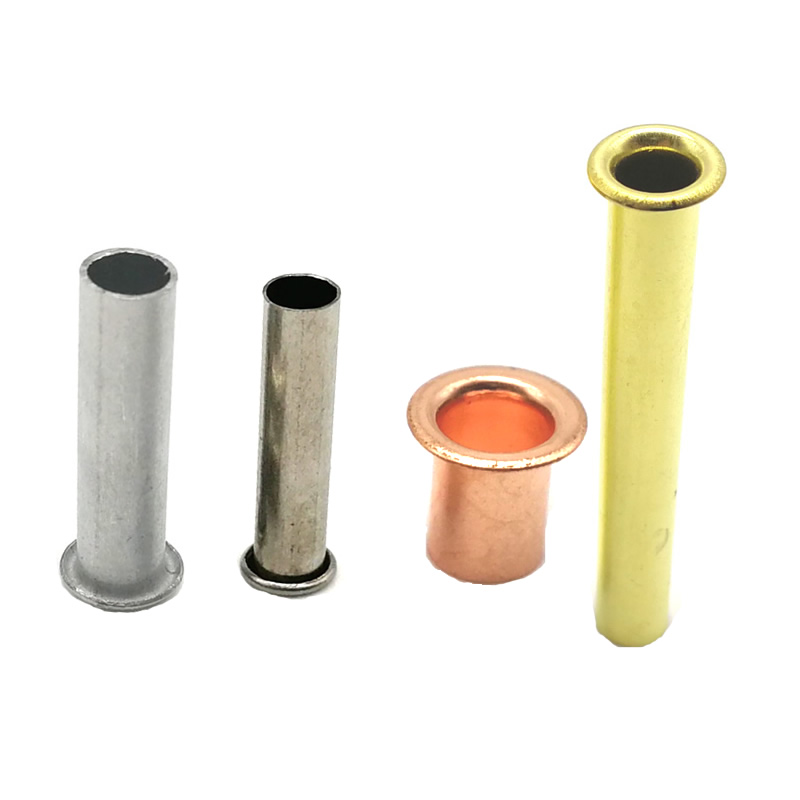

이는 금속 튜브 스톡에서 길이를 절단한 후 한쪽 끝에 머리를 형성하여 제조된 관형(중공) 리벳입니다. 내부 윤곽이 점점 가늘어지는 딥드로잉 중공 리벳과 달리 DIN 7340 관형 리벳은 원통형 내부 및 외부 윤곽을 갖고 있습니다. 이는 조립 시 설정 및 수행 방법에 영향을 미치는 주요 차이점입니다.

독일 패스너 표준 위원회(FMV)가 관리하는 이 표준은 두 가지 헤드 모양에 대한 치수, 질량 및 기술 제공 조건을 지정합니다.

현재 버전은DIN 7340:2011-03,이는 1993년판을 대체합니다.

DIN 7340 리벳 명칭을 읽는 방법

전체 DIN 7340 리벳 지정은 모든 중요한 치수를 인코딩하는 특정 형식을 따릅니다. 다음은 표준의 예입니다.

RN A 3 × 0.3 × 20 DIN 7340 구리

이 명명 규칙은 모든 DIN 7340 리벳이 완벽하게 지정되고 표준에 따라 추적 가능하도록 보장합니다.

재료 및 마감재

DIN 7340 리벳은 다양한 재료로 제조될 수 있습니다. Nuote Metals는 다음과 같은 옵션을 제공합니다:

표준 마감:아연 도금, 니켈 도금, 부동태화, 래커 처리, 골동품, 일반.

DIN 7340은 재료를 이러한 옵션으로 제한하지 않습니다. 표준은 강철, 스테인리스강, 구리, 황동 및 알루미늄을 수용합니다.

치수 범위 – DIN 7340이 다루는 내용

이 표준은 공칭 직경이 1mm에서 10mm까지인 DIN 7340 리벳을 다루고 있습니다. 벽 두께와 길이는 용도에 따라 지정됩니다.

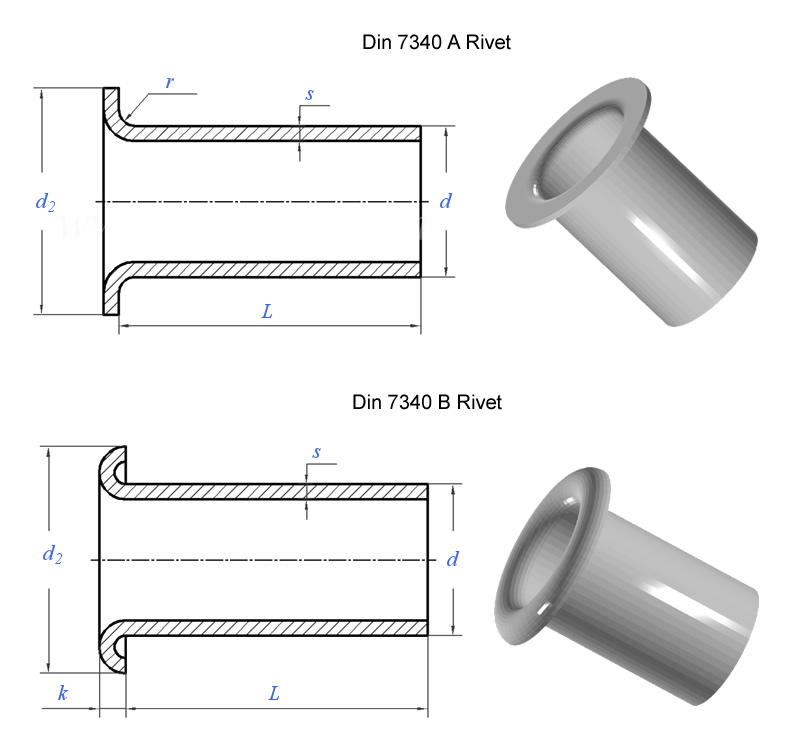

모양 A(플랫 헤드) - 일반 치수

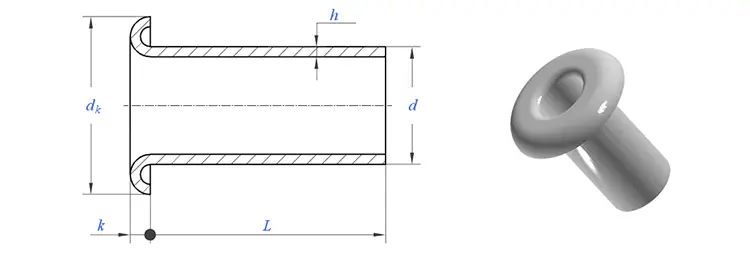

모양 B(둥근 머리) – 일반적인 치수

요청 시 맞춤형 길이와 벽 두께를 제공할 수 있습니다.Nuote Metals는 귀하의 정확한 사양에 맞는 DIN 7340 리벳을 생산할 수 있습니다.

DIN 7340과 딥드로잉 중공 리벳 – 차이점

이 구별이 중요합니다. DIN 7340 리벳은 튜브 스톡에서 절단되며 내부 및 외부 윤곽은 원통형입니다. 깊게 그려진 중공 리벳(종종 구멍이라고 함)은 판금으로 시작하여 점진적으로 모양을 잡아가며 점점 가늘어지는 내부 윤곽을 만듭니다.

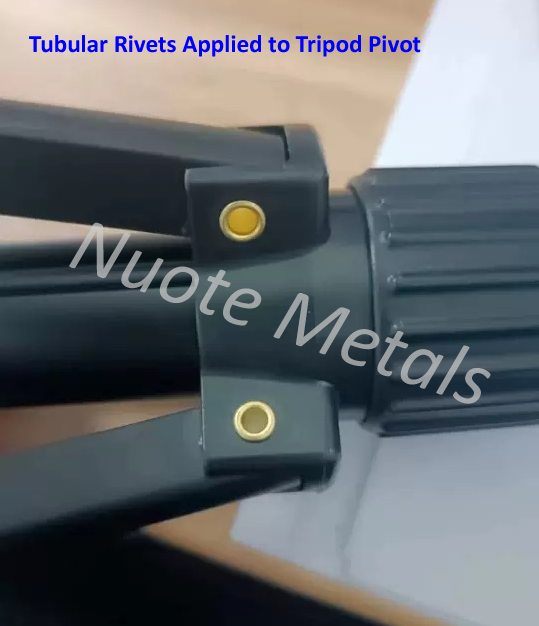

배선, 레이싱 또는 정밀 피벗을 위해 균일한 내경이 필요한 애플리케이션의 경우 DIN 7340 리벳이 올바른 선택입니다.

실제 응용 분야 – 플라스틱 전자 장치 장착 브래킷

한 소비자 가전 제조업체는 스마트 홈 장치 내부의 금속 섀시에 플라스틱 브래킷을 장착해야 했습니다. 플라스틱 브래킷은 회로 기판을 고정하므로 플라스틱이 깨지거나 불필요한 무게가 추가되지 않고 영구적으로 고정되어야 했습니다. 엔지니어링 팀은 이 어셈블리에 대해 DIN 7340 리벳을 지정했습니다. 모양 A(플랫 헤드), 알루미늄, 직경 3mm, 벽 두께 0.3mm, 길이 6mm입니다.

플랫 헤드는 매우 중요했습니다. 브래킷의 간격은 제한되어 있었고 둥근 헤드는 보드 배치를 방해했을 것입니다. 알루미늄 소재는 전체 조립체를 가볍게 유지했으며 이는 휴대용 장치에 중요한 요소였습니다. 그리고 최소한의 힘으로 설정된 관형 디자인으로 플라스틱의 응력 균열을 방지합니다.

우리는 5052 알루미늄 DIN 7340 리벳(3.0mm 샤프트, 4.5mm 플랫 헤드, 0.3mm 벽 두께, 6.0mm 길이, 일반 마감)을 공급했습니다. 원통형 내부 윤곽은 안정적인 플레어링을 위해 일관된 벽 두께를 유지했습니다. 납작한 머리는 좁은 간격 안에 깔끔하게 자리잡고 있었습니다. 고객은 500개의 브래킷에 걸쳐 1,000개의 리벳을 테스트했습니다. 열 순환 및 진동 테스트 후 오류가 발생하지 않습니다. 이제 그들은 매년 200,000개 일괄로 관형 리벳을 주문합니다.

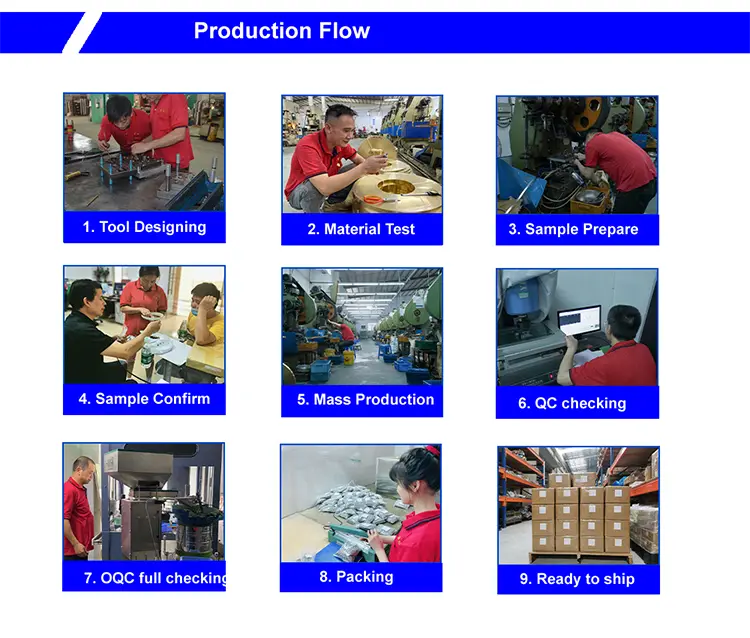

제조 방법 – 튜브 절단 + 헤딩

DIN 7340 리벳은 튜브 스톡으로 제작되며 한쪽 끝에 머리가 형성된 길이로 절단됩니다. 이는 표준에서 지정한 방법입니다.

1. 튜브 재고 조달– 강철, 스테인리스, 황동, 구리 또는 알루미늄 등 승인된 공장에서 인증된 튜브 스톡입니다. 각 배치에는 밀 테스트 인증서와 열 번호가 함께 제공됩니다.

2. 수입검사– 튜브 스톡의 외부 직경(±0.02mm), 벽 두께 및 재료 구성을 확인합니다. 분광계가 등급을 확인합니다. 사양을 벗어난 재료는 거부됩니다.

3. 튜브 절단 –튜브는 정확한 블랭크 길이로 절단됩니다. 각 블랭크는 하나의 DIN 7340 리벳이 됩니다.

4. 제목– 절단된 튜브 블랭크는 헤딩 프레스에 배치됩니다. 카바이드 다이는 한쪽 끝에 헤드(모양 A(평면) 또는 모양 B(원형))를 형성합니다. 연마된 다이는 표면 자국을 방지합니다.

5. 트리밍– 머리 가장자리 주변의 플래시가 제거되었습니다.

6. 텀블링– 마이크로버가 제거됩니다.

7. 도금 또는 코팅 –필요에 따라 적용됩니다.

8. 최종검사 -100% 광학 선별. AQL 샘플을 수동으로 확인했습니다.

샘플 리드타임:5~7일 표준; 맞춤형 툴링: 15~20일.

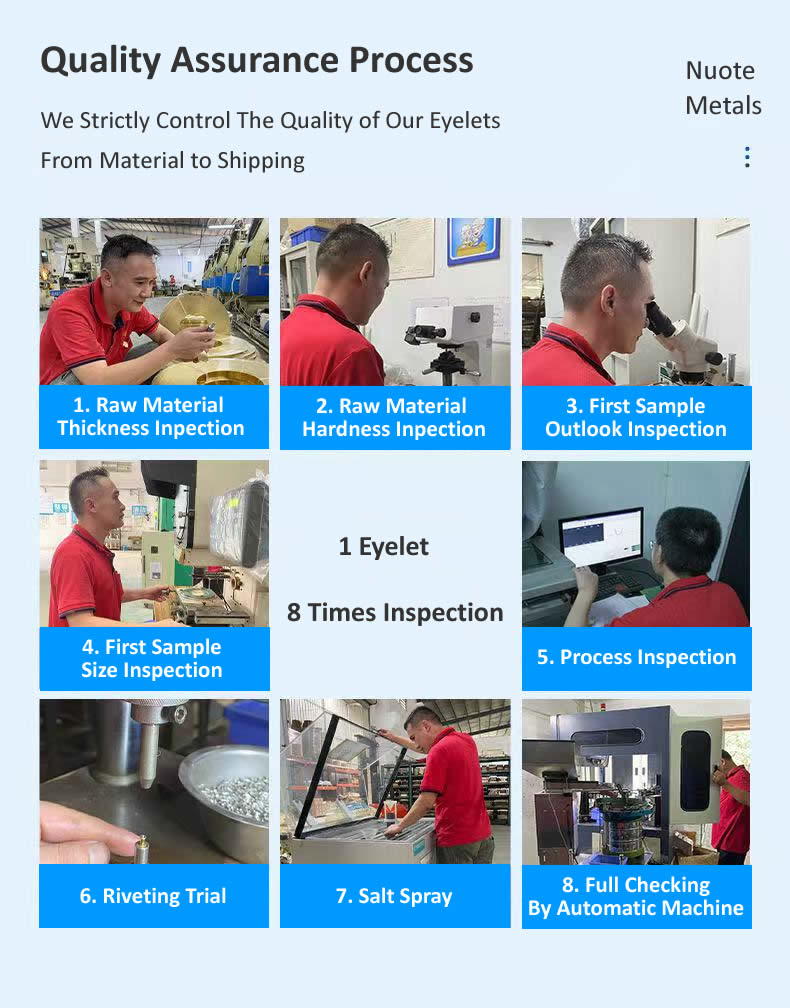

하나의 리벳, 여덟 개의 점검 - DIN 7340 준수를 보장하는 방법

DIN 7340 리벳의 모든 배치는 8개의 품질 게이트를 통과합니다.

원료 직경 확인– 레이저 마이크로미터(±0.02mm). 범위를 벗어나는 모든 코일은 거부됩니다.

원료성분 확인– 등급의 분광계 검증.

첫 번째 기사 외관 확인– 처음 10개의 리벳을 확대하여 검사하여 균열, 버, 결함이 있는지 확인합니다.

첫 번째 물품 치수 확인– 내경, 외경, 헤드 직경, 헤드 높이, 벽 두께 및 길이는 DIN 7340 사양에 따라 광학 비교기로 확인되었습니다.

진행 중인 수표– 500개마다 리벳 5개. 드리프트가 발생하면 언론이 중단됩니다.

테스트 설정(시험 플레어링)– 2,000개마다 리벳 3개를 샘플 재료에 세팅합니다. 클린치에서 대칭성과 균열을 검사했습니다.

염수 분무 테스트(필요한 경우)– ASTM B117 테스트. 배치로 발급된 인증서입니다.

최종출고검사– 100% 광학 선별. AQL 샘플을 수동으로 확인했습니다. 전체 문서가 발행되었습니다.

고객의 의견 – 실제 피드백

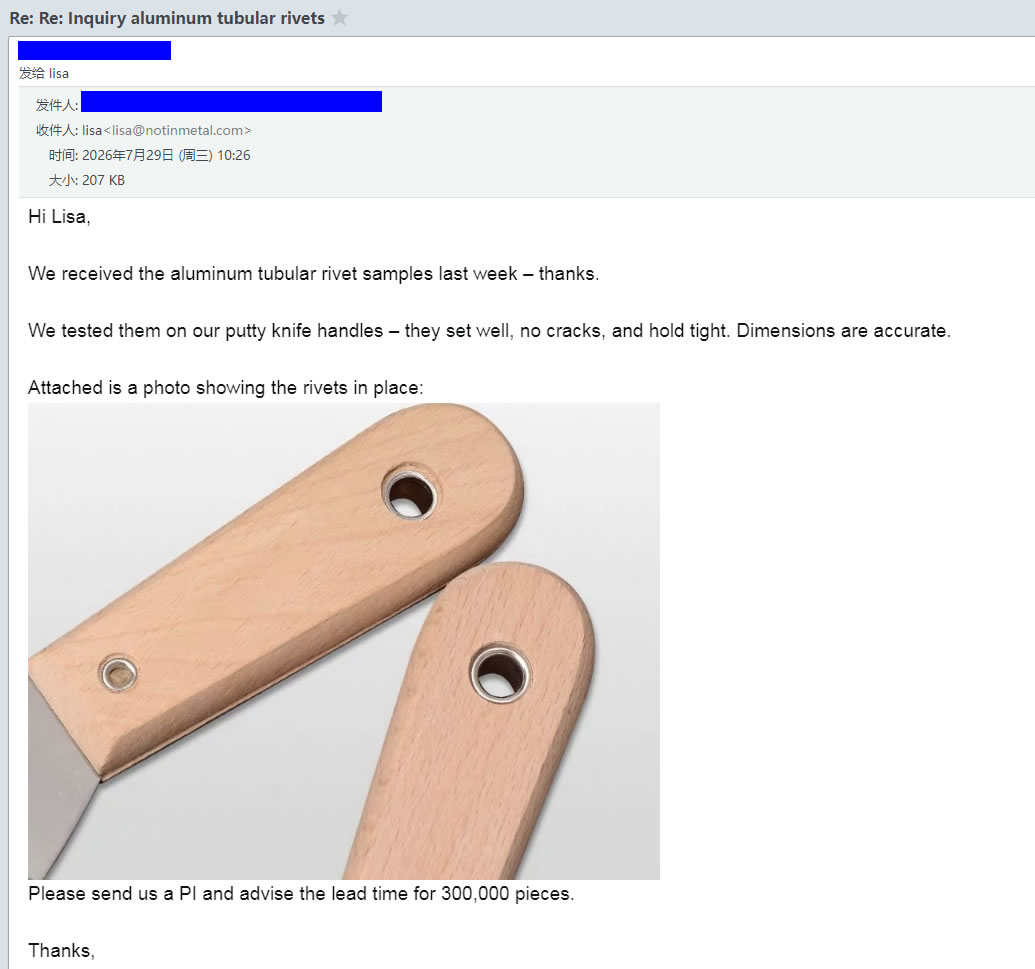

우리는 고객이 우리를 대변하도록 합니다. 위 이미지는 전자제품 제조업체부터 자동차 공급업체, 가구 제조업체에 이르기까지 생산 라인에서 DIN 7340 리벳을 사용한 제조업체의 실제 피드백을 보여줍니다.

그들은 같은 이유로 우리에게 돌아옵니다:

• 표준 준수– 모든 리벳은 DIN 7340 치수 요구 사항을 충족합니다.
• 일관된 원통형 보어– 안정적인 조립을 위한 균일한 내경
• 정밀한 맞춤– 도면 사양과 일치
• 안정적인 배송– 샘플은 5~7일 내에 배송되며 일정에 따라 생산됩니다.

우리가 자주 대답하는 세 가지 질문

Q: "생산 수량을 주문하기 전에 샘플을 얻을 수 있습니까?"

A: 그렇습니다. 우리는 모든 제품에 대한 샘플을 제공합니다. 표준 기존 사양의 경우 샘플이 무료로 제공되며 배송비만 지불하시면 됩니다. 맞춤형 크기 또는 맞춤형 툴링의 경우 샘플 가용성 및 리드 타임은 특정 요구 사항에 따라 다릅니다. 도면이나 사양을 당사 영업팀에 문의하시면 샘플 비용과 배송 일정에 대해 조언해 드립니다.

Q: "DIN 7340 A형 리벳과 B형 리벳의 차이점은 무엇입니까?"

A: A 모양에는 납작한 머리가 있습니다. 즉, 표면과 거의 같은 높이에 있는 로우 프로파일 머리입니다. 돌출된 헤드가 결합 부품을 방해하는 여유 공간이 제한된 어셈블리에 이상적입니다. 모양 B에는 둥근 머리가 있습니다. 즉, 최대의 머리 강도를 제공하고 범용 조립에 가장 일반적인 선택인 더 크고 돔형 머리입니다. 두 유형 모두 DIN 7340에 완전히 지정되어 있습니다.

Q: "내 도면에 DIN 7340 리벳을 올바르게 지정하려면 어떻게 해야 합니까?"

A: 표준 지정 형식을 사용하십시오: RN [형상] [d₁] × [s] × [l] DIN 7340 [재질] – 여기서 d₁는 공칭 샤프트 직경, s는 벽 두께, l은 공칭 길이입니다. 예: RN A 4 × 0.4 × 12 DIN 7340 Cu는 구리, 모양 A(플랫 헤드), 직경 4mm, 벽 두께 0.4mm, 길이 12mm 리벳을 지정합니다. 치수가 확실하지 않은 경우 어셈블리 스택 두께를 보내주십시오. 올바른 사양을 권장해 드립니다.
