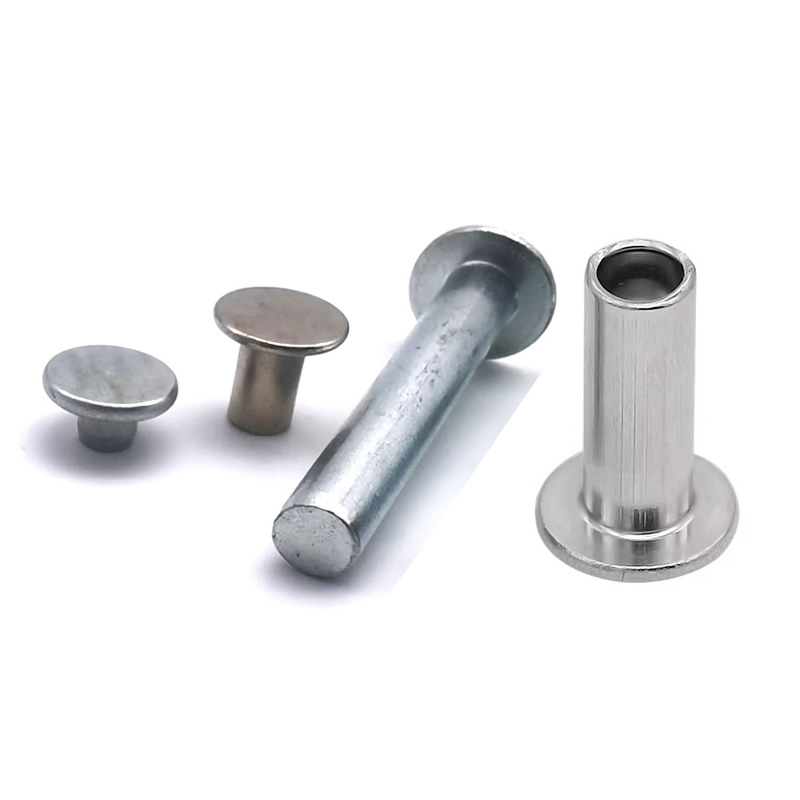

철 플랫 헤드 리벳

플랫 헤드 리벳에는 카운터싱크가 필요하지 않습니다. 표면 위 약 0.8~1.2mm에 위치합니다. 공간이 제한된 어셈블리에 충분히 낮지만 접시 머리의 추가 가공 단계는 없습니다. 실용적인 로우 프로파일 패스너입니다.

철 플랫 헤드 리벳실용적인 디자인에 산업 생산의 가장 중요한 기능인 비용 효율성을 추가하세요. 저탄소강은 지출된 달러당 가장 강한 재료이므로 대량 제조를 위한 기본 선택입니다. 철은 강하고 가격이 저렴하며 올바른 마감 처리를 통해 대부분의 환경에서 작동합니다.

예산이 부족하고 생산량이 많으면 철제 플랫 헤드 리벳이 논리적인 대답입니다.

철 대 강철 – 빠른 설명

패스너 업계에서 "철"과 "강철"은 일반적으로 동일한 제품, 즉 저탄소강(1008, Q195, SPCC 등급)으로 만든 리벳을 의미합니다. "철"이라는 용어는 역사적입니다. "강철"이 더 정확합니다. Nuote Metals에서는 두 가지를 모두 사용합니다. 재료는 동일합니다. 차이점은 검색어입니다. 일부 고객은 "철"을 검색하고 다른 고객은 "강철"을 검색하기 때문에 귀하가 읽고 있는 페이지가 존재합니다.

철분이 중요한 이유:이는 일반적인 리벳 소재 중 가장 저렴한 비용으로 400-500MPa의 인장 강도를 제공합니다. 이는 산업 생산 라인의 수익성을 유지하는 조합입니다.

고체 대 반관형 – 올바른 디자인 선택

철 플랫 헤드 리벳두 가지 디자인으로 제공됩니다.

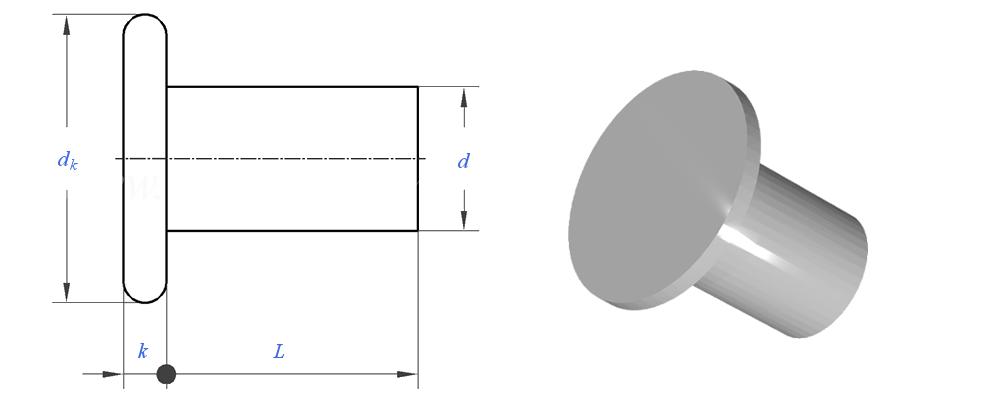

견고한 리벳완전히 견고합니다. 설치 중에 전체 생크가 변형되어 최대 전단 강도와 인장 강도를 제공합니다. 이는 구조적 조인트, 하중 지지 어셈블리 및 고장이 허용되지 않는 응용 분야에 적합한 선택입니다. 단일 전단의 견고한 철 리벳은 약 38,000psi를 제공합니다.

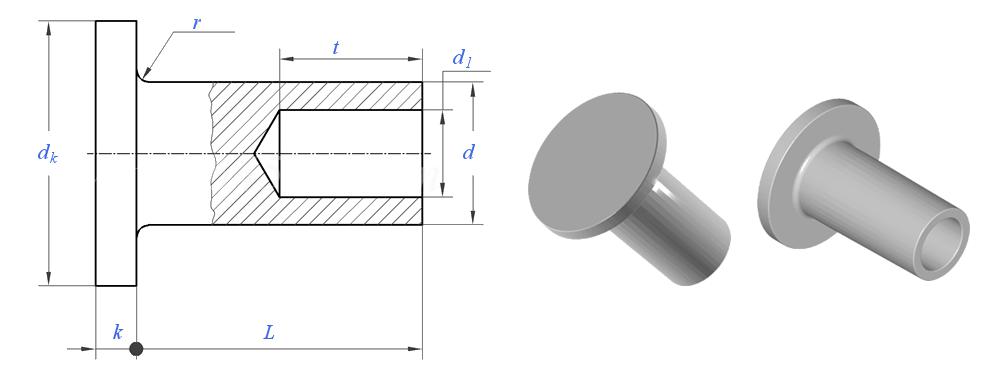

반관형 리벳꼬리 부분에 얕은 구멍이 있습니다(배럴 길이의 45~55%). 이 중공 섹션의 얇은 벽만 설치 중에 바깥쪽으로 굴러가므로 설정력이 약 70% 덜 필요합니다. 솔리드 리벳 강도의 80~90%를 유지하지만 훨씬 더 빠르게 설치되고 얇거나 섬세한 재료에 더 부드럽습니다.

솔리드를 선택하세요최대 강도가 ​​요구되는 구조용 조인트용.반관형을 선택하세요대량 생산, 얇은 소재, 더 빠른 조립 라인을 위한 제품입니다.

실제 응용 분야 – 산업용 컨베이어 프레임 조립

견고한 컨베이어 시스템 제조업체는 강철 프레임 섹션을 조립하기 위해 저렴하고 고강도 패스너가 필요했습니다. 프레임은 지속적인 진동과 무거운 하중에 노출되어 있었습니다. 이전의 반관형 리벳은 시간이 지남에 따라 느슨해졌습니다. 고객은 대량 생산에 적합한 가격으로 진동에도 풀리지 않는 영구 패스너가 필요했습니다.

우리는 아연 도금 철제 플랫 헤드 솔리드 리벳(생크 6.0mm, 헤드 11.0mm, 전체 길이 20.0mm)을 공급했습니다. 견고한 구조는 진동에도 풀리지 않는 영구적인 클램핑력을 제공합니다. 플랫 헤드는 프레임 표면에 낮게 위치하여 인접한 구성 요소를 제거합니다. 아연 도금은 산업 환경에 대한 부식 방지 기능을 제공했습니다. 고객은 100개의 컨베이어 섹션에서 500개의 리벳을 테스트했습니다. 12개월 동안 연속 작동한 결과 풀림 현상도 없고 오류도 발생하지 않았습니다. 이제 그들은 철제 플랫 헤드 리벳을 매년 300,000개 일괄 주문합니다.

철 플랫 헤드 리벳이 사용되는 곳

철제 플랫 헤드 리벳은 광범위한 중부하 작업 및 산업용 응용 분야에 사용됩니다.

• 산업 장비 - 기계 프레임, 컨베이어 시스템, 구조적 연결
• 가구 제조 – 견고한 프레임, 힌지 어셈블리, 산업용 선반
• 자동차 - 프레임 부품, 서스펜션 부품, 구조 어셈블리
• 건설 - 철골 구조물 연결, 건축 하드웨어
• 레일 구성요소 – 구조적 연결, 패널 조립
• 게이트 및 울타리 – 금속 게이트 어셈블리, 울타리 패널 연결
• 농업 장비 – 어셈블리, 프레임 연결 구현

재료 및 마감재 – 우리가 제공하는 것

재료:저탄소강(1008/Q195/SPCC). 인장 강도: 400~500MPa.

사용 가능한 마감재:

귀하의 응용 분야가 지속적으로 젖어 있거나 해안 환경에 있는 경우 스테인리스 스틸 플랫 헤드 리벳으로 전환하는 것이 좋습니다. 그 밖의 모든 경우에는 올바른 마감 처리를 한 다리미가 효과적입니다.

Nuote Metals 소개 – 회사 및 리벳 생산

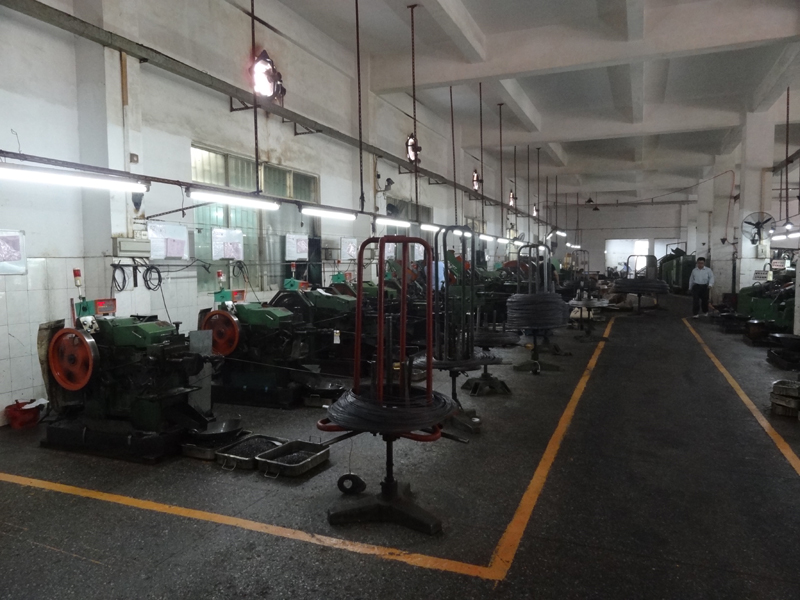

우리는 냉간 압조 분야에서 10년 이상의 경험을 보유한 동관 기반의 패스너 제조업체입니다. 당사 시설에서는 솔리드 및 반관형 설계 모두에서 직경 0.8mm ~ 10mm의 리벳을 생산할 수 있는 냉간 헤딩 기계 45대를 운영하고 있습니다. 우리는 표준 치수에 대해 ±0.05mm 공차를 유지하며 신속한 샘플링 및 생산을 위해 3,000개 이상의 크기를 보유하고 있습니다.

우리는 북미, 유럽, 아시아 등의 제조업체에 배송합니다.

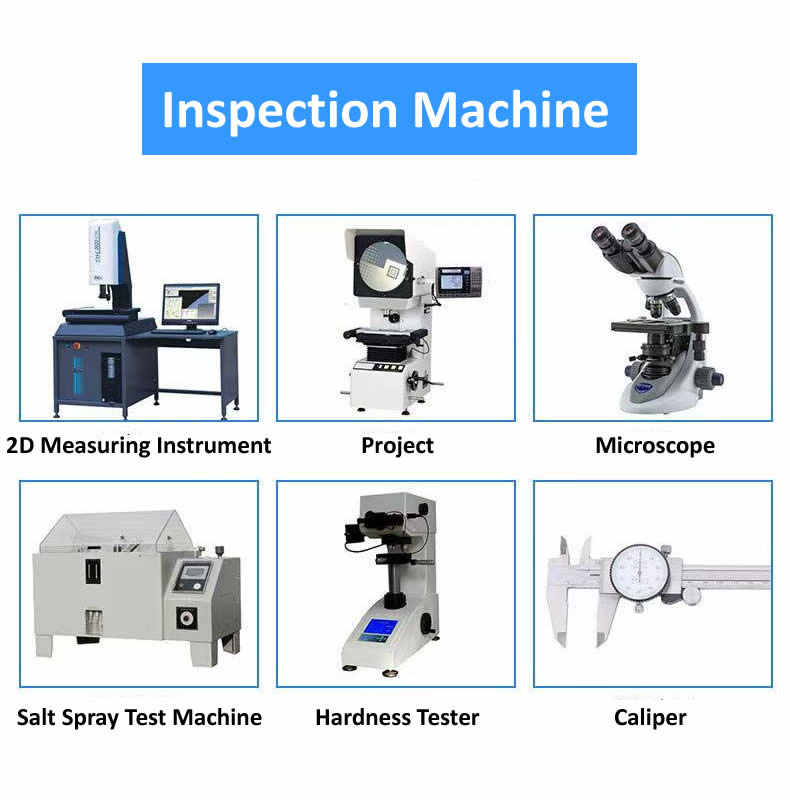

검사 장비 – 품질을 검증하는 방법

우리는 무작위 샘플링에 의존하지 않습니다. 철제 플랫 헤드 리벳의 모든 배치는 보정된 검사 장비를 사용하여 검증됩니다.

레이저 마이크로미터– ±0.02mm까지 고속 비접촉 생크 직경 측정

광학 비교기(프로파일 프로젝터)– 헤드 형상, 직경, 높이 및 프로파일 검사

2.5D 영상 측정 시스템– 전체 윤곽 측정 및 동심도 검증

로크웰 경도 시험기– 원재료 및 완제품 경도 검증

분광계– 재료 구성 검증

염수 분무 시험 챔버– 필요한 경우 내식성 테스트(ASTM B117)

XRF 두께 측정기– 도금 두께 검증

모든 장비는 매년 공인된 제3자 연구소에서 교정됩니다. 검사 기록은 5년 동안 보관되며 모든 배송에 포함됩니다.

우리가 자주 대답하는 세 가지 질문

Q: "테스트용 샘플을 얻을 수 있나요? 리드타임과 비용은 얼마입니까?"

답: 그렇습니다. 표준 재고 사양의 경우 샘플은 무료이며 배송비만 지불하시면 됩니다. 표준 크기의 경우 샘플 리드타임은 5~7일입니다. 맞춤형 크기 또는 맞춤형 툴링의 경우 영업팀에 샘플 비용 및 일정을 문의하세요.

Q: "철 플랫 헤드 리벳의 최소 주문 수량(MOQ)은 얼마입니까?"

A: 철 플랫 헤드 리벳에 대한 표준 MOQ는 20,000개입니다. 이는 표준 크기 및 마감재에 적용됩니다. 맞춤형 크기, 특수 마감 또는 비표준 헤드 치수의 경우 툴링 및 설치 비용으로 인해 MOQ가 더 높을 수 있습니다(일반적으로 50,000개). 대량 생산을 시작하기 전에 생산 라인의 리벳을 검증하기 위해 20,000개의 시험 주문부터 시작하는 것이 좋습니다. 연간 물량이 500,000개를 초과하는 고객에게는 수량 할인 및 위탁 재고 수배 서비스를 제공합니다. 특정 요구사항이 있는 경우 영업팀에 문의하세요. MOQ, 리드타임, 가격이 포함된 명확한 견적을 제공해 드리겠습니다.

Q: "철 플랫헤드 리벳에 권장되는 세팅력은 무엇이며 다양한 두께에 맞게 어떻게 조정합니까?"

A: 5mm 솔리드 아이언 플랫헤드 리벳의 경우 권장되는 세팅력은 약 3.5톤입니다. 반관형의 경우 무게가 약 1.0~1.2톤으로 70% 감소합니다. 일반적으로 생크 직경이 커짐에 따라 세팅력이 증가합니다. 더 두꺼운 재료 스택의 경우 전체 재료 두께보다 1.5-2.0mm 더 긴 배럴 길이를 사용하십시오. 확실하지 않은 경우에는 시험편으로 시작하여 클린치가 균열 없이 깨끗하게 형성될 때까지 프레스 압력을 조정하십시오. 귀하의 특정 리벳 크기와 재료 두께에 대한 최적의 세팅력을 추천해 드릴 수 있습니다. 귀하의 사양을 보내주십시오.
