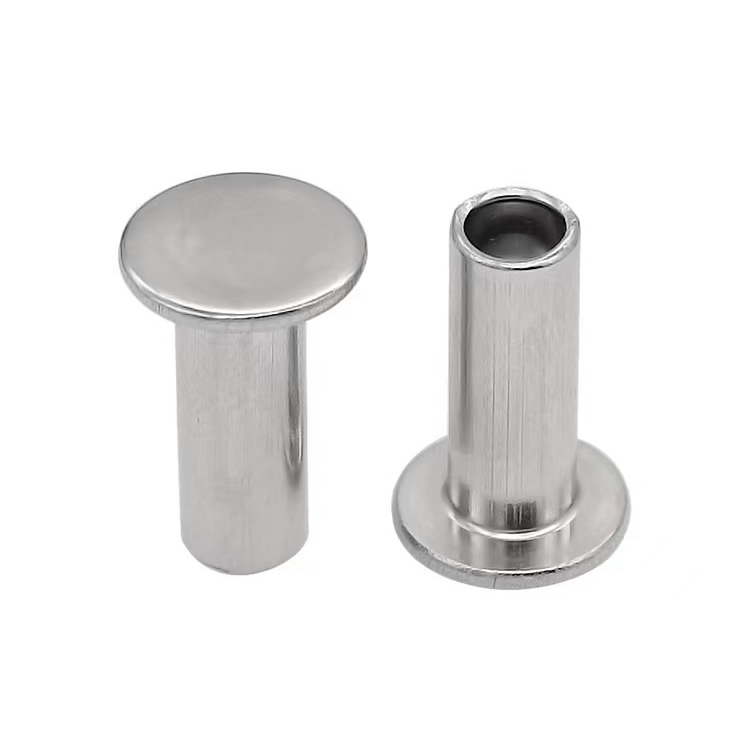

플랫 헤드 반중공 리벳

일부 어셈블리에는 방해가 되지 않는 리벳 헤드가 필요합니다. 접시 머리처럼 플러시되지 않고 둥근 머리처럼 돔형이 아닙니다. 슬라이딩 부품, 쌓을 수 있는 구성 요소 및 좁은 간격을 지울 수 있을 만큼 충분히 낮습니다.

플랫 헤드 반중공 리벳바로 그것이다. 납작한 헤드는 5mm 생크의 경우 표면에서 약 0.8~1.2mm 위에 위치합니다. 이는 둥근 헤드보다 낮지만 카운터싱크의 추가 가공 단계가 없습니다.

그리고 반쯤 비어 있기 때문에 테일의 얕은 구멍은 솔리드 리벳에 비해 세팅력을 약 70% 감소시킵니다. 빠른 세팅, 로우 프로파일, 깔끔한 마감.

플랫 헤드 대 카운터싱크 – 플랫 헤드가 적합한 곳

다음과 같은 경우 플랫 헤드를 선택하십시오. 로우 프로파일이 필요하지만 추가 비용과 카운터싱킹 단계를 원하지 않습니다. 플랫 헤드는 라운드 헤드보다 낮지만 표면을 자랑스럽게 자리잡고 있으므로 특별한 구멍 준비가 필요하지 않습니다.

플랫 헤드 하프 할로우 대 솔리드 - 할로우의 장점

반쯤 비어 있는 디자인은 꼬리 부분에서만 부풀어오르므로 주변 재료가 손상되어서는 안 되는 피벗 지점과 조립품에 이상적입니다. 플랫 헤드 반중공 리벳은 부드러운 표면이 중요한 전자 하우징, 기계 커버, 차량 패널 및 경금속 어셈블리에 자주 사용됩니다.

재료 및 마감재 – 우리가 제공하는 것

재료:탄소강(아연 도금), 스테인리스강(304/316, 부동태화), 황동(C2680), 구리(C11000), 알루미늄(1100/5052/5056)

마감:아연 도금, 니켈 도금, 부동태화, 래커 처리, 흑색 산화물, 일반

실제 적용 사례 – 접이식 의자 경첩

행사장용 접이식 의자 제조업체는 가위형 힌지 조인트에 둥근 머리 리벳을 사용하고 있었습니다. 둥근 헤드는 알루미늄 튜브 표면 위로 2.5mm 돌출되어 있습니다. 의자가 평평하게 쌓이지 않았고 운송 중에 헤드가 인접한 프레임을 긁었습니다. 플랫 헤드 리벳이 고려되었지만 대량 생산에는 카운터싱킹이 적합하지 않았습니다. 고객은 둥근 머리보다 낮은 곳에 위치하지만 카운터싱킹이 필요하지 않은 리벳을 원했습니다.

우리는 아연 도금 강철 플랫 헤드 반중공 리벳(5.0mm 생크, 10.0mm 플랫 헤드, 10.0mm 배럴 길이)을 공급했습니다. 납작한 머리는 표면 위 0.9mm에 불과해 둥근 머리보다 훨씬 낮습니다. 10mm의 넓은 직경은 리벳이 알루미늄 구멍에서 기울어지는 것을 방지했습니다. 조립 라인에는 카운터싱킹이 추가되지 않았습니다. 의자가 깔끔하게 쌓이고, 긁힘 불만이 90% 감소했습니다. 고객은 500개의 의자에 걸쳐 1,000개의 리벳을 테스트했습니다. 10,000번의 접기 주기 후에는 오류가 발생하지 않습니다. 그들은 이제 매년 200,000개의 반중공 리벳을 주문합니다.

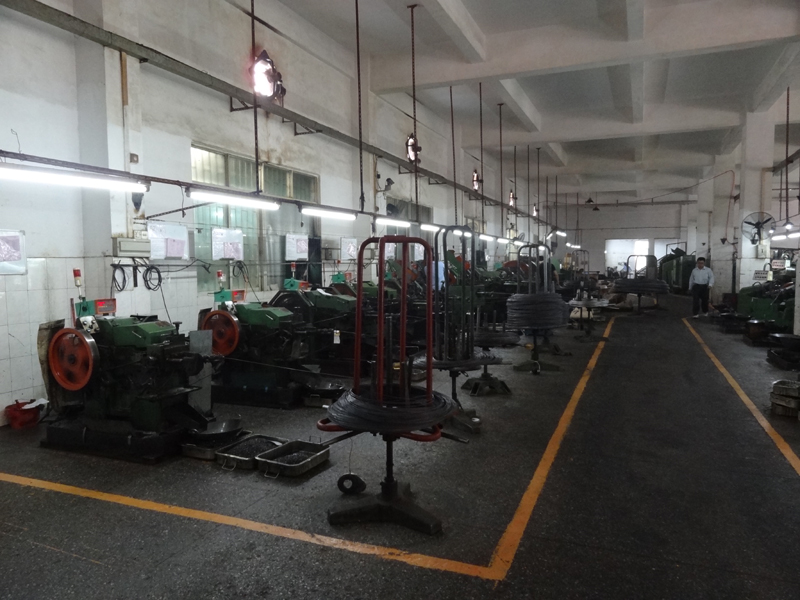

우리 생산 내부 – 45대의 기계, 10년 이상의 경험

우리는 동관 시설에 있는 45대의 냉간압조 기계를 사용하여 플랫 헤드 반중공 리벳을 제조합니다. 직경 0.8mm~10mm의 리벳 생산이 가능합니다.

우리가 생산하는 것:대량 주문을 위한 표준 리벳과 비표준 헤드 프로파일 또는 길이를 갖춘 맞춤형 리벳.

누가 만드는가: 당사의 선임 기술자들은 평균 10년 이상의 냉간압조 경험을 보유하고 있습니다.

우리가 확인하는 것:캐비티 깊이, 헤드 형상, 생크 직경, 경도 – 모든 배치.

생산 속도:표준 직경의 경우 분당 최대 400개까지 처리할 수 있습니다.

전 세계 고객과 협력

우리는 북미, 유럽 및 아시아 전역의 제조업체에 플랫 헤드 반중공 리벳을 공급합니다. 우리 고객은 다음을 구축합니다.

• 접이식 가구– 의자, 테이블, 침대, 프레임
• 자동차 인테리어– 트림 패널, 도어 어셈블리, 시트 부품
• 전자 인클로저– 섀시, 제어판, 하우징
• 가전제품– 패널 어셈블리, 힌지 포인트
• 산업용 장비– 기계 가드, 제어반

우리는 신속한 프로토타이핑부터 대량 생산에 이르기까지 소규모 조립 공장 및 대규모 OEM과 협력 관계를 맺고 있습니다. 우리의 강점은 유연성입니다: 맞춤형 크기, 빠른 샘플, 모든 볼륨에서 일관된 품질.

우리가 자주 대답하는 두 가지 질문

Q: "플랫 헤드 반중공 리벳을 얇은 판금이나 플라스틱에 손상 없이 사용할 수 있습니까?"

A: 예. 반중공 캐비티는 경화력을 약 70% 줄여 얇은 재료, 플라스틱 및 섬세한 어셈블리에 이상적입니다. 최상의 결과를 얻으려면 재료 스택 두께보다 1.5-2.0mm 더 긴 배럴 길이를 선택하고, 제어되고 균일한 압력을 위해 해머 대신 프레스를 사용하십시오. 위의 접이식 의자 케이스에서는 플랫 헤드 반중공 리벳이 변형 없이 얇은 알루미늄 튜브에 깔끔하게 고정되어 있습니다.

Q: "수공구로 플랫 헤드 반중공 리벳을 세팅할 수 있나요, 아니면 공압 프레스가 필요합니까?"

A: 둘 다 작동하지만 선택은 볼륨에 따라 다릅니다. 소량(리벳 500개 미만)의 경우 수동 리벳 ​​압착기 또는 세팅 펀치가 있는 해머가 잘 작동합니다. 리벳을 철판 위에 놓고 펀치를 삽입한 후 한 번 두드립니다. 생산량(리벳 1,000개 이상)의 경우 공압식 또는 유압식 프레스를 적극 권장합니다. 이는 일관된 세팅력, 더 빠른 사이클, 작업자 피로도 감소 및 플랫 헤드 손상을 방지합니다. 핵심 요구 사항: 세팅 펀치는 납작한 머리에 표시가 생기지 않도록 평평한 면을 가져야 합니다. 귀하의 리벳 치수에 맞는 설정 도구를 제공할 수 있습니다. 도구 제작 리드타임은 5~7일입니다.
