구리 튜브 리벳

어떤 고객이 전화를 걸어요.구리 튜브 리벳. 다른 사람들은 그들을 부른다구리 파이프 리벳. 같은 제품입니다. 같은 재료. 동일한 제조 공정. 우리는 귀하가 무엇이라고 부르든 상관없이 동일한 신뢰성 있는 패스너를 만듭니다.

구리 튜브 리벳(또는 파이프 리벳 - 선택)은 한쪽 끝에 머리가 형성된 짧은 C11000 구리 튜브 조각입니다. 정강이는 꼬리부터 머리까지 속이 비어 있습니다. 설치하는 동안 얇은 벽은 매우 낮은 힘(일반적으로 솔리드 리벳에 필요한 힘의 15~20%)으로 바깥쪽으로 굴러갑니다.

왜 같은 제품에 두 개의 이름이 있나요? 고객이 두 용어를 모두 사용하기 때문입니다. "튜브" 또는 "파이프"를 검색하든 상관없이 귀하가 당사를 찾을 수 있도록 두 페이지를 모두 보관합니다. 제품은 동일합니다. 품질은 동일합니다. 이름만 변경됩니다.

구리 대 기타 재료 - 중요한 숫자

메모:이 페이지에 설명된 제품은 당사의 동관 리벳과 동일합니다. 어떤 용어를 사용하든 올바른 제품을 찾는 데 도움이 되도록 두 가지 이름을 모두 나열합니다.

사용 가능한 마감

하나의 실제 응용 분야 - 의료용 전원 공급 장치 방열판

의료용 전원 공급 장치 제조업체는 전력 트랜지스터를 알루미늄 방열판에 부착하기 위한 패스너가 필요했습니다. 이 애플리케이션은 높은 신뢰성을 요구했습니다. 열 장애가 발생하면 환자의 안전이 위협받을 수 있습니다. 이전의 강철 나사는 열 전달이 좋지 않았습니다. 솔리드 구리 리벳은 열적으로 작동하지만 PCB에 균열이 생길 위험이 있는 높은 설정력이 필요했습니다. 고객은 구리의 열 성능과 낮은 힘의 설치를 결합한 패스너가 필요했습니다.

우리는 C11000 구리 튜브 리벳(3.0mm 생크, 5.5mm 둥근 머리, 4.0mm 배럴 길이, 일반 마감)을 공급했습니다. 구리는 401W/m·K의 열 전도성을 제공하여 전력 트랜지스터에서 효율적으로 열을 방출했습니다. 최소한의 힘으로 벌려지는 중공형 디자인으로 PCB 손상 위험이 없습니다. 고객은 500개의 전원 공급 장치에서 500개의 리벳을 테스트했습니다. 5,000회의 열 주기 및 진동 테스트를 거친 후 오류가 발생하지 않았습니다. 그들은 이제 우리의 튜브 리벳을 매년 150,000개 일괄 주문합니다.

동관부터 완성된 리벳까지 – 제작 방법

구리 튜브 리벳은 정품 C11000 구리 튜브 스톡으로 시작됩니다. 한쪽 끝에 머리가 형성된 길이로 절단됩니다.

튜브 조달– 승인된 공장에서 인증된 C11000 구리 튜브. 각 배치에는 밀 테스트 인증서와 열 번호가 함께 제공됩니다.

수입검사– 튜브 스톡의 외부 직경(±0.02mm), 벽 두께 및 구리 함량을 확인합니다(분광계는 ≥99.9%를 확인함). 사양을 벗어난 재료는 거부됩니다.

튜브 절단– 튜브는 정확한 블랭크 길이로 절단됩니다. 각 공백은 하나의 리벳이 됩니다.

표제– 절단된 튜브 블랭크가 헤딩 프레스에 배치됩니다. 카바이드 다이는 한쪽 끝에 헤드(원형, 플랫 또는 접시형)를 형성합니다. 연마된 다이는 표면 자국을 방지합니다.

트리밍– 머리 가장자리 주변의 플래시가 제거되었습니다.

텀블링– 마이크로버가 제거됩니다.

도금 또는 코팅(지정된 경우)– 필요에 따라 적용됩니다.

최종검사– 100% 광학 선별. AQL 샘플을 수동으로 확인했습니다.

샘플 리드타임:5~7일 표준; 맞춤형 툴링: 15~20일.

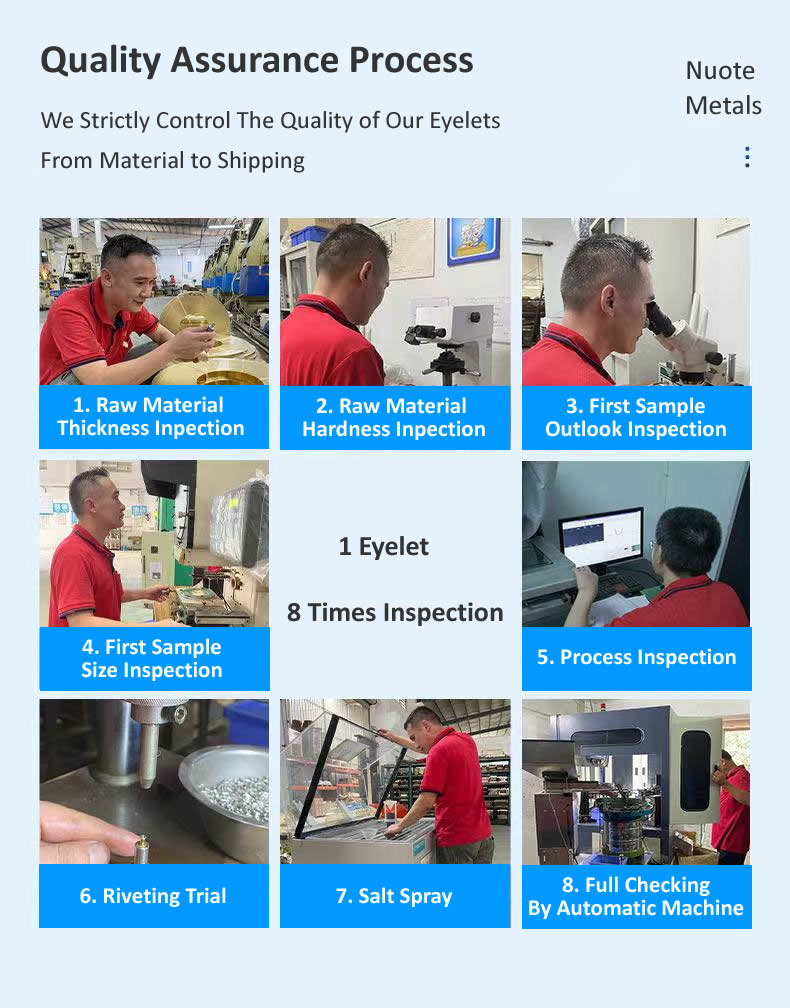

하나의 리벳, 여덟 개의 점검 - 품질을 보장하는 방법

모든 구리 튜브 리벳 배치는 8개의 품질 게이트를 통과합니다.

원료 직경 확인– 레이저 마이크로미터(±0.02mm)로 측정한 튜브 스톡입니다.

원료성분 확인– 분광계는 C11000 구리 등급(≥99.9% Cu)을 확인합니다.

첫 번째 기사 외관 확인– 처음 10개의 리벳을 확대하여 검사하여 균열이나 결함이 있는지 확인합니다.

첫 번째 물품 치수 확인– 내부 직경, 외부 플랜지, 배럴 길이, 벽 두께가 광학 비교기로 확인되었습니다.

진행 중인 수표– 500개마다 리벳 5개. 드리프트가 발생하면 언론이 중단됩니다.

테스트 설정(시험 플레어링)– 2,000개마다 리벳 3개를 샘플 재료에 세팅합니다. 클린치에서 대칭성과 균열을 검사했습니다.

염수 분무 테스트(필요한 경우)– ASTM B117 테스트. 배치로 발급된 인증서입니다.

최종출고검사– 100% 광학 선별. AQL 샘플을 수동으로 확인했습니다. 전체 문서가 발행되었습니다.

고객의 의견 – 실제 피드백

우리는 고객이 우리를 대변하도록 합니다. 위 이미지는 의료 기기 공급업체부터 전원 공급 장치 제조업체, 산업용 전자 장치 제조업체에 이르기까지 생산 라인에서 당사의 구리 튜브 리벳을 사용한 제조업체의 실제 피드백을 보여줍니다.

그들은 같은 이유로 우리에게 돌아옵니다:

뛰어난 열 성능– 효과적인 방열을 위한 401 W/m·K 전도성

영구 전도성– 100% IACS, 시간이 지나도 성능 저하 없음

저힘 설치– 민감한 부품에 손상이 없음

안정적인 배송– 샘플은 5~7일 내에 배송되며 일정에 따라 생산됩니다.

우리가 자주 대답하는 세 가지 질문

Q: "생산 수량을 주문하기 전에 샘플을 얻을 수 있나요?"

A: 그렇습니다. 우리는 모든 제품에 대한 샘플을 제공합니다. 표준 기존 사양의 경우 샘플이 무료로 제공되며 배송비만 지불하시면 됩니다. 맞춤형 크기 또는 맞춤형 툴링의 경우 샘플 가용성 및 리드 타임은 특정 요구 사항에 따라 다릅니다. 도면이나 사양을 당사 영업팀에 문의하시면 샘플 비용과 배송 일정에 대해 조언해 드립니다.

Q: "동관 리벳과 동관 리벳의 차이점은 무엇입니까?"

A: 아무것도 아닙니다. 동일한 제품입니다. 일부 산업에서는 "튜브"를 사용하고 다른 산업에서는 "파이프"를 사용합니다. 재질(C11000 동), 제조공정(튜브절단+헤딩), 사양은 동일합니다. 우리는 두 이름으로 동일한 제품을 제조하므로 어떤 용어로 검색하든 관계없이 우리를 찾을 수 있습니다.

Q: "동관 리벳을 납땜하거나 용접할 수 있나요?"

A: 그렇습니다. 납땜성과 용접성이 뛰어납니다. 납땜 용도의 경우 주석 도금 구리 튜브 리벳을 권장합니다. 주석 코팅은 우수한 납땜성을 제공하고 강력하고 안정적인 전기 연결을 보장합니다. 용접의 경우 구리의 높은 열 전도성으로 인해 강철에 비해 더 높은 에너지 입력이 필요하지만 일반적으로 전기 및 열 응용 분야에서 용접됩니다. 특정 접합 방법을 염두에 두고 계시다면 저희에게 알려주십시오. 귀하의 공정에 가장 적합한 마감을 추천해 드릴 수 있습니다.
