관절이 움직일 때 무게는 여전히 중요합니다

일부 관절은 정적입니다. 패널에 장착되어 진동이나 휘어짐이 없으며 납작한 머리 리벳이 완벽하게 작동합니다. 그러나 동일한 조인트를 항공기 내부 패널, 자동차 브래킷 또는 휴대용 발전기 하우징에 장착하면 규칙이 변경됩니다. 진동으로 인해 패스너가 느슨해집니다. 충격으로 머리가 깨집니다. 그리고 강철 1g이 추가될 때마다 수백 개의 리벳이 늘어나게 됩니다.

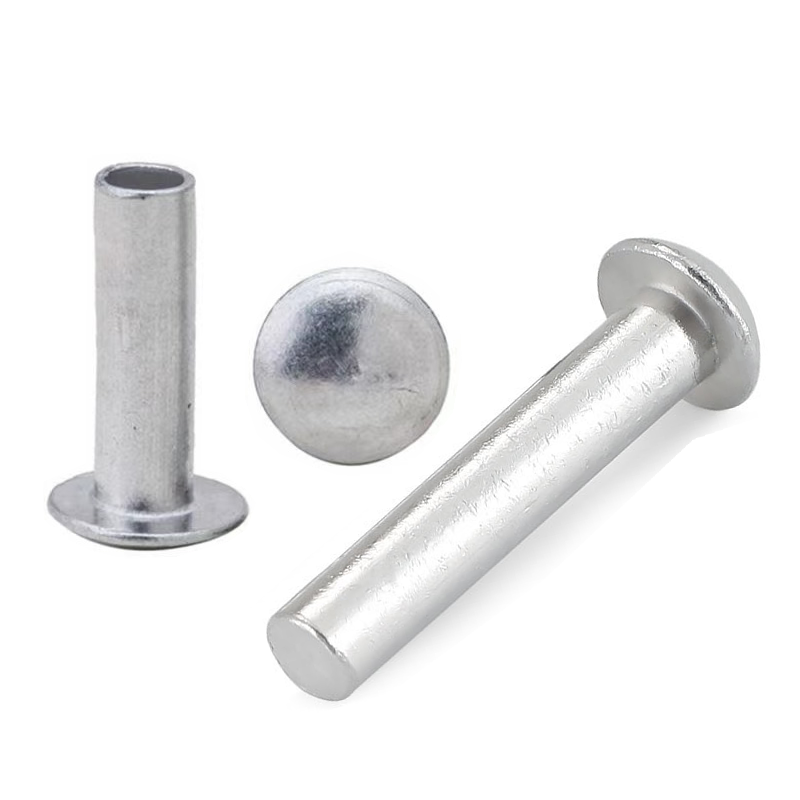

Nuote Metals의 알루미늄 둥근 머리 리벳은 무게가 중요하지만 신뢰성이 손상될 수 없는 동적 조인트라는 정확한 시나리오를 위해 설계되었습니다. 돔형 헤드는 충격을 흡수하고 진동으로 인한 풀림을 방지합니다. 알루미늄 본체는 강철에 비해 무게를 65% 줄입니다. 그리고 자연 산화물 층은 실내 서비스에 도금이 필요하지 않음을 의미합니다.

이것은 범용 알루미늄 리벳이 아닙니다. 움직임을 위한 형태의 패스너입니다.

엔지니어링 문제 - 진동으로 인해 표준 리벳이 손상됨

조인트가 진동하면 조인트를 고정하는 조임력이 서서히 감소합니다. 리벳 생크가 늘어나고 헤드가 느슨해지며 조인트가 파손됩니다. 이는 종종 눈에 보이는 경고 없이 발생합니다. 플랫 헤드 리벳은 생크 위의 재료 질량이 적고 풀림을 방지할 수 있는 기하학적 특징이 없기 때문에 특히 취약합니다.

둥근 머리 형상이 물리학을 변경합니다.

• 돔은 충격 흡수 장치 역할을 합니다.– 충격 에너지가 머리-생크 접합부에 집중되지 않고 곡면 전체로 퍼집니다.

• 플랫 헤드에 비해 생크 위의 소재 질량이 25~30% 더 많습니다.– 더 높은 풀아웃 저항.

• 기계적 인터록– 적절하게 설정되면 돔형 작업장 헤드가 진동으로 인해 풀리는 것을 방지하는 잠금 장치를 생성합니다.

• 낮은 응력 집중 -곡선 프로파일은 균열이 시작되는 날카로운 모서리를 방지합니다.

필드 데이터:진동 테스트(10~2000Hz, 10g)에서 당사의 알루미늄 둥근 헤드 리벳은 동일한 합금 및 직경의 플랫 헤드 동급 제품보다 2.5배 더 긴 조임력을 유지합니다.

기술 사양

DIN 660 및 DIN 124에 준하여 제조되었습니다. 사용자 정의 크기를 사용할 수 있습니다.

동적 조인트용 합금:

5052:최고의 내식성과 피로수명. 해양 및 실외 진동 장비에 이상적입니다.

6061-T6:최고 강도(310MPa). 구조용 브래킷 및 자동차에 가장 적합합니다.

1100:가장 연성이 있습니다. 최대의 성형성을 요구하는 용도에 가장 적합합니다.

알루미늄 원형 헤드 vs. 알루미늄 플랫 헤드 vs. 스틸 원형 헤드

이것은 일반적인 재료 비교가 아닙니다. 이는 동적이며 무게에 민감한 관절에만 해당됩니다.

알루미늄 둥근 머리 리벳: 항공기 내부, 자동차 브래킷, 휴대용 장비 등 무게가 중요한 진동 어셈블리에 가장 적합합니다. 돔은 충격을 흡수합니다. 알루미늄은 무게를 65% 줄입니다.

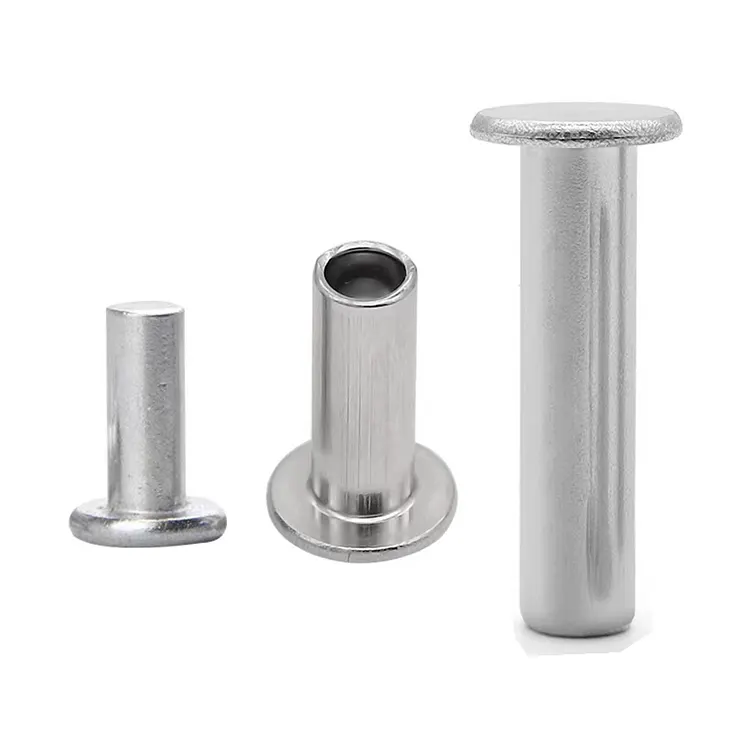

알루미늄 플랫 헤드 리벳: 전자 인클로저, 간판, HVAC 패널 등 정적, 로우 프로파일 어셈블리에 가장 적합합니다. 프로파일은 낮지만 진동 저항은 낮습니다.

강철 둥근 머리 리벳:중장비, 철도 부품, 구조용 강철 등 무게가 문제가 되지 않는 곳에서 최대 강도와 충격 저항에 가장 적합합니다.

결정적인 요소:관절이 움직이고 무게가 신경쓰인다면 알루미늄 라운드 헤드를 선택하세요. 움직이지만 무게가 중요하지 않다면 강철을 선택하세요. 움직이지 않으면 플랫 헤드를 선택하세요.

고체 대 반관형 - 진동에 따른 선택

진동 조인트의 경우 솔리드와 반관형 중에서 선택하는 것이 장기적인 신뢰성에 영향을 미칩니다.

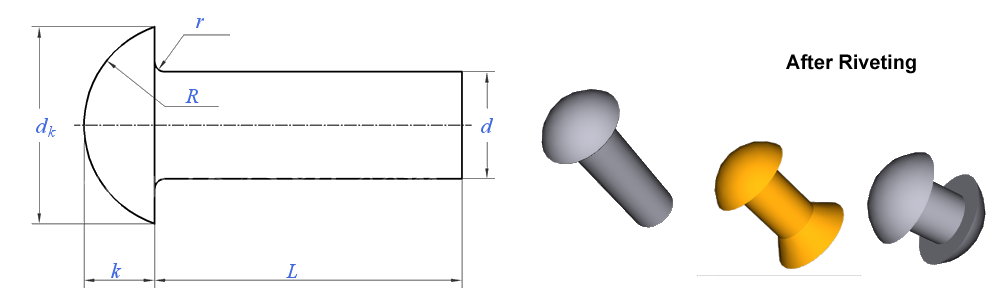

견고한 알루미늄 리벳지속적인 진동에도 풀림을 더 잘 방지하는 완전하고 강한 매장 헤드를 만듭니다. 완전히 채워진 생크는 최대의 풀아웃 저항과 보다 일관된 기계적 인터록을 제공합니다. 이는 자동차 브래킷, 항공기 내부 부속품 및 장비 마운트와 같은 중요한 동적 조인트에 더 나은 선택입니다.

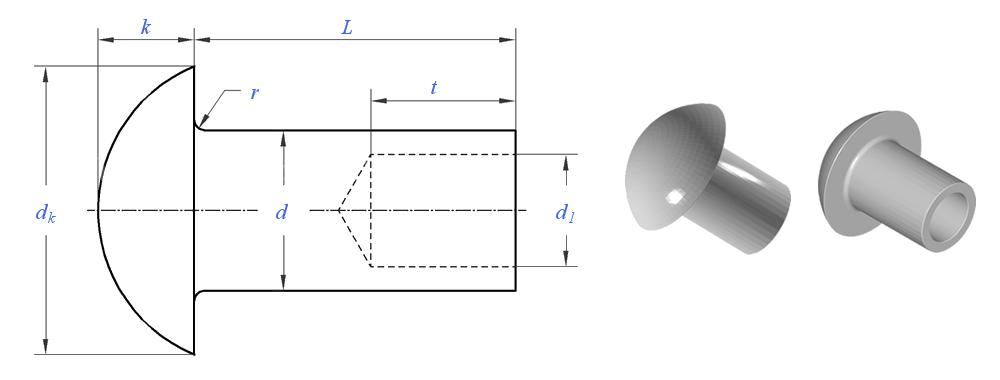

반관형 알루미늄 리벳50~60% 더 적은 힘으로 세팅하고 생산 라인에서 더 빠르게 작업할 수 있습니다. 그러나 롤링된 팁은 약간 더 얇은 샵 헤드를 생성하여 장기적인 진동 풀림에 대한 저항력이 다소 떨어집니다. 이 제품은 휴대용 전자 장치, 경량 인클로저 및 저응력 브래킷과 같은 경량 동적 응용 분야에 적합합니다.

우리의 추천:지속적인 진동이나 주기적인 충격을 받는 조인트의 경우 솔리드를 선택하십시오. 약간의 추가 비용은 상당히 긴 접합 수명으로 인해 정당화됩니다. 진동이 약한 경량 또는 대용량 어셈블리의 경우 반관형이 허용됩니다.

갈바니 부식 - 동적 알루미늄 조인트의 숨겨진 위험

진동과 습기가 함께 갈바닉 부식을 가속화합니다. 알루미늄이 습하거나 습한 환경에서 강철, 구리 또는 황동과 접촉하면 알루미늄이 양극이 되어 부식되며, 종종 감지하기 가장 어려운 접합 경계면에서 부식됩니다. 진동은 새로운 알루미늄을 전해질에 반복적으로 노출시켜 상태를 더욱 악화시킵니다.

동적 알루미늄 조인트의 갈바닉 부식을 방지하는 방법:

• 장벽으로 격리– 나일론 와셔, 절연 테이프 또는 알루미늄과 이종 금속 사이에 양극 처리된 마감재를 사용하십시오.

• 올바른 마감을 선택하세요– 양극 산화 처리 또는 크로메이트 변환 코팅은 갈바니 전위를 감소시킵니다. 실외 또는 해상 사용의 경우 양극 산화 처리된 5052가 최선의 선택입니다.

• 직접적인 구리 접촉을 피하십시오– 구리는 습한 환경에서 알루미늄에 특히 공격적입니다. 알루미늄을 구리에 연결해야 하는 경우 바이메탈 전환 와셔를 사용하십시오.

• 조인트를 봉인하세요.– 리벳 헤드 주변의 실런트 비드가 습기 침투를 방지합니다.

Nuote Metals는 양극 산화 처리되거나 크롬산염 처리된 알루미늄 리벳을 공급할 수 있으며 특정 재료 조합에 가장 적합한 절연 방법에 대해 조언할 수 있습니다.

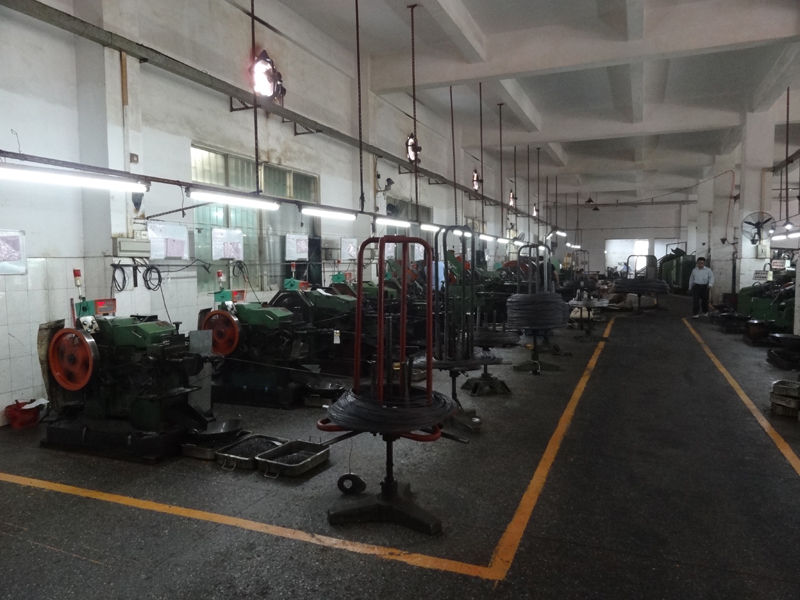

Nuote Metals 엔지니어가 동적 하중을 위해 리벳을 박는 방법

알루미늄은 강철보다 부드럽고 가공 경화도 다릅니다. 진동을 견디는 둥근 헤드를 형성하려면 표준 툴링 이상의 것이 필요합니다.

알루미늄 흐름을 위해 설계된 툴링:

알루미늄의 둥근 헤드는 필렛 반경이 너무 날카로운 경우 헤드-생크 접합부에서 균열이 발생하기 쉽습니다. 우리는 최소 반경 0.5×d를 사용하고 다이를 연마하여 미세한 스크래치를 제거합니다. 다단계 점진적 성형(3~4개의 스트로크)을 통해 가공 경화 없이 알루미늄이 점차적으로 흐를 수 있습니다.

우리가 수행하는 진동 테스트:

모든 배치는 다음 사항에 대해 테스트됩니다.

진동 피로:8시간 동안 10~2000Hz 스윕, 클램프 부하 유지 측정.

낙하 충격:300mm에서 2kg의 무게를 추려 헤드 변형이나 균열 여부를 확인합니다.

헤드 생크 필렛 검사:반경 무결성을 확인하기 위한 20배 확대.

이것이 중요한 이유:진동으로 인해 균열이 발생하는 알루미늄 둥근 머리 리벳은 전체 조립에 실패합니다. 우리의 프로세스 제어는 모든 리벳이 충격을 조인트로 전달하는 대신 충격을 흡수하도록 보장합니다.

이러한 응용 분야별 엔지니어링이 항공우주, 자동차 및 휴대용 장비 제조업체가 알루미늄 둥근 머리 리벳을 위해 Nuote Metals를 선택하는 이유입니다.

자주 묻는 질문

Q1: 알루미늄 둥근 머리 리벳을 항공우주 내부에 사용할 수 있습니까?

A: 그렇습니다. 그리고 비구조적 내부 구성요소에 대한 일반적인 선택입니다. 항공기 내부에는 가볍고 비자성이며 진동에 강한 패스너가 필요합니다. 당사의 6061-T6 리벳은 최대 310MPa의 인장 강도를 제공하며 이는 시트 프레임, 머리 위 선반 브래킷 및 패널 부착물에 충분합니다. 중요한 구조 접합의 경우 항공우주 사양은 일반적으로 표준 상용 등급 이상의 특정 합금 및 인증을 요구합니다. Nuote Metals는 재료 인증서 및 테스트 보고서를 제공할 수 있지만 표준 등급이 감항성 요구 사항을 충족하는지 여부를 엔지니어링 당국에 확인하는 것이 좋습니다.

Q2: 진동 어셈블리에서는 알루미늄 원형 헤드 또는 알루미늄 플랫 헤드 리벳을 선택해야 합니까?

A: 진동 어셈블리에는 둥근 헤드를 선택하십시오. 돔형 헤드는 생크 위에 더 많은 재료 질량을 갖고 있어 플랫 헤드에 비해 인발 저항이 25~30% 증가합니다. 더 중요한 것은 돔 모양이 충격과 충격 에너지를 조인트로 전달하는 대신 흡수한다는 것입니다. 진동 테스트에서 둥근 머리 리벳은 클램핑력을 훨씬 더 오랫동안 유지합니다. 플랫 헤드 리벳은 걸림이 문제가 되는 정적, 로우 프로파일 애플리케이션에 더 좋습니다. 어셈블리가 움직이거나 진동하거나 주기적인 충격을 받는 경우 Nuote Metals는 알루미늄 둥근 머리 리벳을 권장하며 최대 진동 저항을 위해 반관형보다 솔리드를 선택합니다.

Q3: 강철 또는 구리 부품에 알루미늄 리벳을 사용할 때 갈바닉 부식을 방지하려면 어떻게 해야 합니까?

A: 갈바닉 부식은 물과 같은 전해질이 있는 상태에서 알루미늄이 귀금속(강철, 구리, 황동)과 접촉할 때 발생합니다. 진동은 새로운 알루미늄을 반복적으로 노출시켜 상태를 더욱 악화시킵니다. 이를 방지하려면: (1) 나일론 와셔, 절연 테이프 또는 보호 코팅과 같은 차단층을 사용하십시오. (2) 양극 산화 처리 또는 크로메이트 변환 마감재를 선택하십시오. (3) 격리되지 않는 한 옥외에서 알루미늄과 구리를 직접 연결하지 마십시오. 실내의 건조한 환경에서는 일반적으로 직접적인 접촉이 허용됩니다. Nuote Metals는 양극 처리된 알루미늄 둥근 머리 리벳을 공급할 수 있으며 특정 재료 조합 ​​및 환경에 가장 적합한 절연 방법에 대해 조언할 수 있습니다.
