유니버설 헤드 리벳

유니버설 헤드 리벳"딱 맞는" 패스너입니다. 너무 높지도, 너무 넓지도 않으며, 대부분의 표면에 편안하게 자리잡는 부드럽고 둥근 모양의 상단이 특징입니다. 라운드 헤드가 너무 좁고 트러스 헤드가 너무 넓다면 유니버설 헤드가 답입니다. 헤드 직경은 섕크의 2.0~2.2배(원형보다 넓고(1.6~1.8×), 트러스보다 좁음(2.2~2.8×)), 부피가 크지 않고 완성된 것처럼 보이는 프로필을 제공합니다.

어떤 헤드 스타일을 선택해야 할지 확실하지 않은 경우 범용 헤드가 안전한 방법입니다. 거의 모든 응용 분야, 거의 모든 재료에서 작동하며 보기에도 좋습니다.

유니버셜 vs. 라운드 vs. 트러스 – 유니버셜 헤드가 적합한 곳

범용 헤드를 선택하는 경우:

• 혼합재료(금속+플라스틱, 금속+목재)를 조립하고 있습니다.
• 베어링 면적과 프로필의 균형을 원합니다.
• 어떤 헤드 스타일을 선택해야 할지 확신할 수 없습니다. 보편적인 것이 안전한 기본값입니다.
• 그 자체로 시선을 끌지 않으면서 보기에도 좋은 리벳을 원합니다.

두 가지 디자인, 다섯 가지 재료 - 우리가 제공하는 것

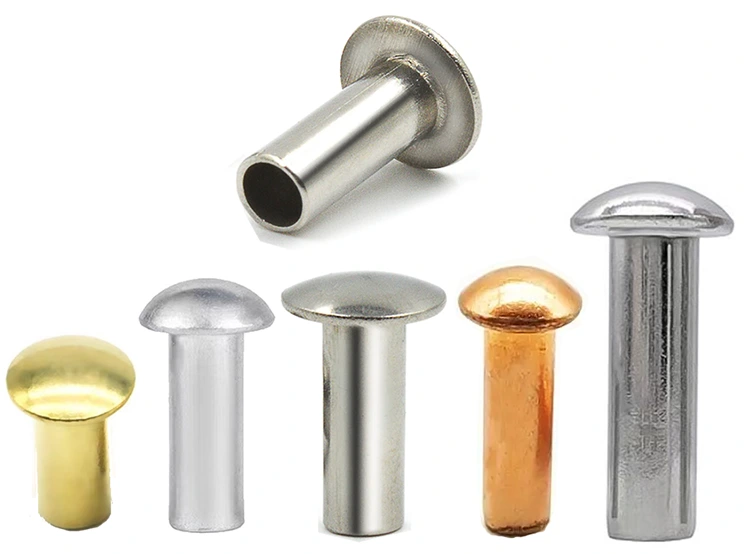

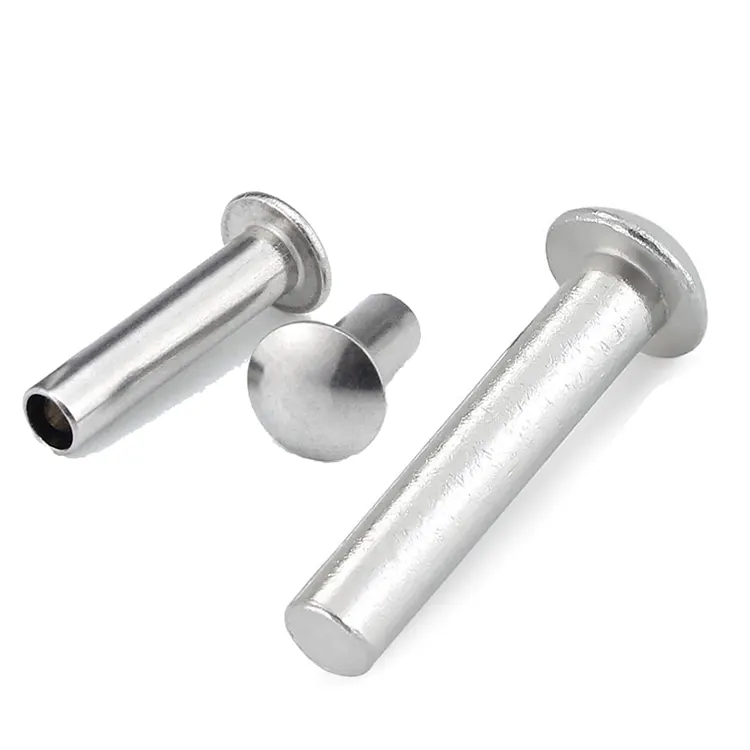

유니버설 헤드 리벳솔리드 및 반관형 디자인으로 제공됩니다. 적절한 플레어링을 위한 충분한 배럴 길이를 제공하지 않는 중간 프로필 형상으로 인해 이 헤드 스타일에는 전체 튜브형을 사용할 수 없습니다.

선택할 디자인:

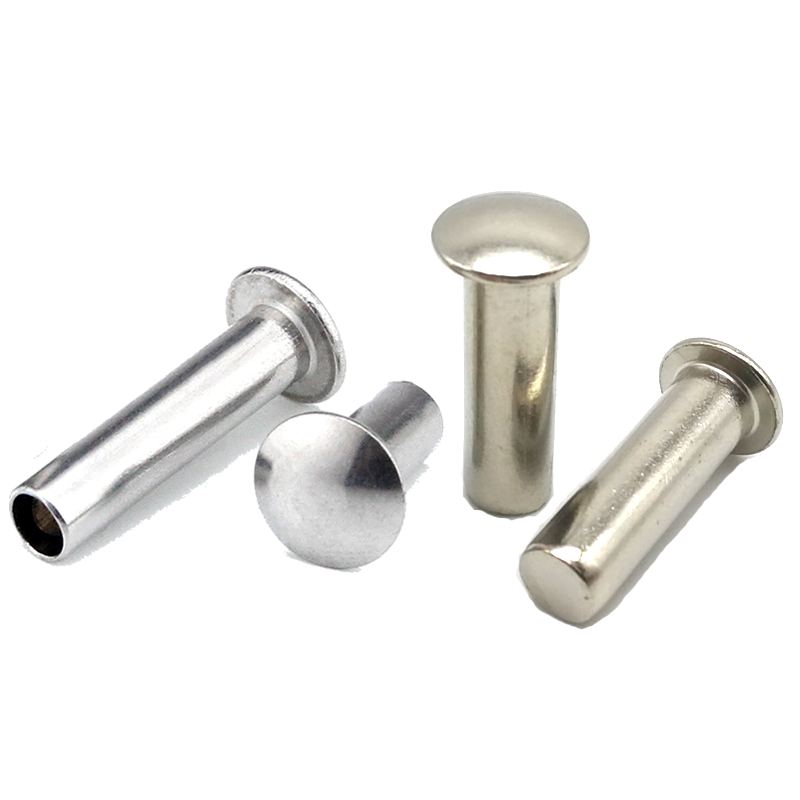

단단한– 생크 전체가 견고합니다. 최대 전단 및 인장 강도. 파손이 허용되지 않는 구조적 적용, 하중 지지 조인트 및 조립품에 사용됩니다. 더 높은 설정력이 필요합니다.

반관형– 테일의 구멍으로 인해 세팅력이 70% 감소합니다. 주변 재료를 보호하려는 대량 생산, 얇은 재료 및 조립품에 사용하십시오. 80~90%의 견고한 강도.

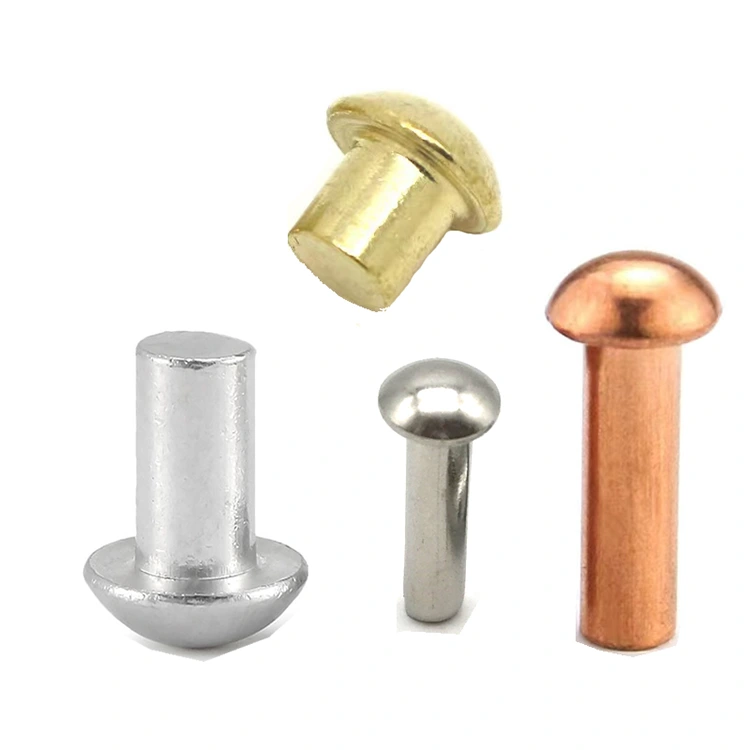

사용 가능한 재료:저탄소강, 스테인리스강(304/316), 황동(C2680), 구리(C11000), 알루미늄(5052/5056)

마감:아연 도금, 흑색 산화물, 부동태화, 래커 처리, 니켈 도금, 앤틱 처리, 양극 처리, 일반 – 재질에 따라 다름.

실제 적용 사례 – 접이식 캠프 침대 프레임

휴대용 캠핑 침대 제조업체는 가위형 힌지 조인트에 둥근 머리 리벳을 사용하고 있었습니다. 둥근 헤드는 너무 좁았습니다. 하중이 가해졌을 때 헤드가 얇은 벽의 강철 튜브를 잡아당기고 있었습니다. 제조업체는 트러스 헤드 리벳을 시도했습니다. 효과가 있었지만 소비자 제품에서는 넓은 헤드가 부피가 크고 산업적으로 보였습니다. 그들은 둥근 머리보다 베어링 면적이 더 크지만 트러스 머리보다 깔끔한 외관을 지닌 리벳이 필요했습니다. 즉, 제품의 외관을 손상시키지 않고 안전하게 고정할 수 있는 것이었습니다.

Nuote Metals는 아연 도금 강철 범용 헤드 반관형 리벳(5.0mm 생크, 10.5mm 범용 헤드, 14.0mm 배럴 길이)을 제공합니다. 유니버셜 헤드는 당김을 방지하는 데 필요한 추가 베어링 영역을 제공했습니다. 10.5mm 헤드 직경은 원래 원형 헤드에 비해 베어링 영역이 38% 증가했습니다. 매끄럽고 둥근 모양의 프로필은 깨끗하고 마감되어 보였습니다. 반관형 캐비티는 설정력을 낮게 유지하여 벽이 얇은 튜브의 뒤틀림을 방지합니다.

제조업체는 250개의 침대에 걸쳐 500개의 리벳을 테스트했습니다. 120kg의 하중으로 5,000회 접은 후에도 당김 현상이나 느슨함, 손상 현상이 없습니다. 이제 그들은 매년 150,000개 일괄로 범용 헤드 리벳을 주문합니다.

지정 방법 – 간단하게 만들어 드립니다.

유니버설 헤드 리벳은 귀하의 정확한 요구 사항에 맞게 맞춤 생산됩니다. 귀하의 사양을 올바르게 설정하는 데 필요한 사항은 다음과 같습니다.

우리에게 필요한 치수는 다음과 같습니다.

• 생크 직경 – 1.5mm ~ 8.0mm. 구멍으로 들어가는 부분입니다.
• 헤드 직경 – 일반적으로 생크 직경의 2.0~2.2배이지만 베어링 표면 요구 사항에 맞게 조정할 수 있습니다.
• 머리 높이 – 여유 공간 요구 사항에 따라 권장해 드립니다.
• 전체 길이 - 재료 스택 두께를 기준으로 이를 계산합니다.

귀하가 내리는 선택은 다음과 같습니다.

• 재질 - 강철, 스테인리스, 황동, 구리 또는 알루미늄
• 디자인 - 고체 또는 반관형
• 마감 – 아연, 부동태화, 래커 처리, 니켈, 양극 처리, 골동품 등

헤드 직경이나 높이가 확실하지 않은 경우:어셈블리 사진이나 샘플 부품을 보내주세요. 귀하의 용도에 맞는 최적의 범용 헤드 치수를 권장해 드립니다. 우리는 엔지니어링 조언에 대해 비용을 청구하지 않습니다.

샘플 리드타임: 표준사양의 경우 5~10일 소요됩니다. 맞춤형 툴링: 15~20일.

범용 헤드 프로필 - 균형 있고 다용도이며 신뢰성이 높습니다.

유니버셜 헤드는 우리가 만든 헤드 스타일 중 가장 다재다능하고 관용성이 뛰어납니다. 거의 모든 응용 분야에서 작동하므로 어떤 헤드 스타일을 지정해야 할지 확신이 없는 엔지니어가 기본으로 선택하는 경우가 많습니다.

유니버셜 헤드의 차이점:

균형 잡힌 프로필– 유니버셜 헤드는 의도적으로 "중간 지점"으로 설계되었습니다. 대부분의 소재에서 잡아당김을 방지할 수 있을 만큼 넓고, 걸림을 방지할 수 있을 만큼 낮으며, 소비자 제품에서 마감 처리된 것처럼 보일 만큼 충분히 둥글게 되어 있습니다.

부드럽고 둥근 모양의 상단– 트러스 헤드의 날카로운 모서리나 둥근 헤드의 돌출된 돔과 달리 유니버셜 헤드는 중심에서 가장자리까지 부드럽고 연속적인 반경을 갖습니다. 이렇게 하면 걸림이 줄어들고 전문적인 외관이 제공됩니다.

넉넉한 베어링 표면– 섕크 직경의 2.0~2.2배인 범용 헤드는 원형 헤드보다 훨씬 더 많은 베어링 영역을 제공합니다. 이는 대부분의 혼합 재료 어셈블리에 충분합니다.

일관성을 유지하는 방법:

정밀한 방향 –범용 헤드 프로파일은 특정 크라운 반경과 모서리 각도를 가진 카바이드 다이로 절단됩니다. 모든 리벳은 동일한 프로필을 갖습니다.

동심도 제어 –헤드는 ±0.10mm 이내에서 생크 중앙에 위치해야 합니다. 중심에서 벗어난 헤드는 베어링 효율성을 감소시키고 잘못된 것처럼 보입니다.

표면 마무리– 당사의 다이는 거울 마감으로 연마되어 깨끗하고 흠집 없는 헤드를 생성합니다.

결과:혼합 재료로 작업할 수 있고 전문적인 느낌을 주며 안정적으로 세팅되는 범용 헤드입니다.

우리가 확인하는 사항 – 그리고 유니버셜 헤드에 일관된 제어가 필요한 이유

유니버셜 헤드는 만들기 가장 어려운 헤드 스타일이 아닙니다. 바로 둥근 헤드입니다. 그러나 "중간 수준" 설계는 가장 광범위한 응용 분야에서 사용된다는 의미이므로 일관된 제어가 필요합니다. 둥근 헤드(금속에만 사용)에서 허용될 수 있는 편차는 범용 헤드(혼합 재료에 사용)에서 문제를 일으킬 수 있습니다.

우리가 보는 것은 다음과 같습니다.

• 생크 직경 - ±0.05mm. 생크가 구멍에서 너무 느슨하면 리벳이 기울어집니다. 너무 빡빡하면 삽입되지 않습니다. 생산이 시작되기 전에 이를 확인하고 실행 전반에 걸쳐 모니터링합니다.
• 헤드 직경 – ±0.15mm. 유니버설 헤드를 선택한 이유는 베어링 표면 때문입니다. 헤드 크기가 작으면 베어링 면적이 손실됩니다. 너무 큰 경우, 여유 공간에 맞지 않을 수 있습니다.
• 헤드 높이 – ±0.10mm. 키가 너무 커서 걸리적거립니다. 너무 짧아서 잘못된 것 같습니다. 우리는 매 배치마다 이것을 확인합니다.
• 동심도 – ±0.10mm. 한쪽으로 치우친 헤드는 베어링 효율성을 감소시킵니다. 또한 잘못된 것처럼 보입니다. 범용 헤드는 소비자 제품에서 흔히 볼 수 있습니다.
• 캐비티 깊이(반관형) – 배럴 길이의 45~55%. 너무 얕아서 세팅력이 높게 유지됩니다. 너무 깊어 클린치가 약합니다.
• 전체 길이 – ±0.15mm. 적절한 클린치 형성을 위해서는 재료 스택 두께와 일치해야 합니다.

문제를 조기에 파악하는 방법:

귀하의 발송물 – 당사가 귀하에게 보내는 것

유니버설 헤드 리벳이 도착하면 무엇이 만들어졌는지, 어떻게 검증되었는지에 대한 전체 기록이 함께 제공됩니다.

상자에서 찾을 수 있는 것:

• 밀봉된 폴리 백에 들어 있는 리벳 – 부품 번호, 배치 번호 및 수량으로 라벨이 붙어 있습니다. 느슨한 부품도 없고 추측도 없습니다.
• 재료 인증서 - 원래 코일의 화학적 조성 및 인장 특성. 열 번호를 추적할 수 있습니다.
• 검사 시트 – 배치에서 리벳 10개에 대한 실제 측정값입니다. 단지 "허용 범위 내"가 아니라 우리가 측정한 실제 수치입니다.
• 마감 인증서 - 리벳이 도금되거나 코팅된 경우 XRF 두께 검증이 포함됩니다.
• 적합성 문서 – 추적성을 위해 고유한 배치 번호와 함께 QA 관리자가 서명했습니다.

이것이 중요한 이유:현장 오류가 발생하는 경우 정확한 재료 코일과 정확한 생산 실행을 추적할 수 있는 기록이 있습니다. 우리는 사본을 5년 동안 보관하지만 귀하의 사본도 보관하는 것이 좋습니다.

인증 대상:ISO 9001:2015, RoHS, REACH

사용되는 곳

• 접이식 침대 및 가구 – 가위형 힌지 조인트, 프레임 어셈블리, 피벗 포인트
• 하드웨어 – 게이트 경첩, 래치, 도어 하드웨어, 울타리 구성 요소
• 주거용 제품 – 창문 하드웨어, 캐비닛 하드웨어, 장식 조립품
• 자동차 – 인테리어 트림, 패널 어셈블리, 시트 부품
• 산업 장비 - 기계 가드, 제어 패널
• 전자제품 - 인클로저, 섀시
• 일반 제조 – 어떤 헤드 스타일을 선택할지 확실하지 않은 조립

우리가 자주 대답하는 세 가지 질문

Q1: 유니버셜 헤드와 라운드 헤드의 차이점은 무엇입니까? 그들은 비슷해 보인다.

A: 유니버셜 헤드는 둥근 헤드보다 더 넓고(생크 직경 2.0~2.2배 대 1.6~1.8배) 약간 낮습니다. 또한 보다 연속적이고 반경이 있는 프로파일을 가지며 뚜렷한 돔이 적습니다. 시각적 차이는 미묘하지만 기능적 차이는 실제입니다. 범용 헤드는 혼합 재료에서 풀스루를 방지하기 위해 더 많은 베어링 영역을 제공합니다. 구멍이 좁은 금속 대 금속 조립품의 경우 둥근 헤드가 여전히 더 나은 선택입니다. 혼합 재료의 경우 범용 헤드가 더 안전합니다.

Q2: 솔리드 또는 반관형 중 어떤 디자인을 선택해야 합니까?

에이:반관형 리벳대부분의 응용 분야에서 기본 선택입니다. 즉, 설정력의 25~30%에서 견고한 강도의 80~90%입니다. 선택하다솔리드 리벳구조적, 하중 지지 어셈블리에 최대 강도가 ​​필요할 때. 중간 프로파일 헤드의 기하학적 구조로 인해 범용 헤드에는 전체 관형을 사용할 수 없습니다. 세 가지 디자인 모두 동일한 범용 헤드 프로필로 제공됩니다.

Q3: 옥외용 범용 헤드 리벳에 가장 적합한 재료는 무엇입니까?

A: 실외 적용의 경우 영구적인 내식성을 위해 부동태화 마감 처리된 스테인리스강(304 또는 316)을 권장합니다. 일반 옥외 노출(비, 습기)에는 304면 충분합니다. 316은 해안 또는 염수 분무 환경에 권장됩니다. 예산이 부족한 경우 노란색 크롬산염이 포함된 아연 도금 강철은 96시간의 염수 분무 저항성을 제공하므로 보호된 실외 사용에 적합합니다. 위 접이식 침대 케이스에서는 침대가 실내(캠핑 텐트)로 사용되며 간헐적인 실외 노출이 제한되어 있기 때문에 고객이 아연 도금 강철을 선택했습니다.
