스틸 튜브 리벳

A 강철 튜브 리벳한쪽 끝에 머리가 형성된 짧은 강철 튜브 조각입니다. 정강이는 꼬리부터 머리까지 속이 비어 있습니다. 설치하는 동안 얇은 벽은 매우 낮은 힘(일반적으로 솔리드 리벳에 필요한 힘의 15~20%)으로 바깥쪽으로 굴러갑니다.

예산이 부족하고 생산량이 많을 때 선택하는 패스너입니다. 강철 튜브 리벳은 황동 또는 알루미늄 튜브 리벳과 동일한 중공 설계와 낮은 힘 설정을 상당히 저렴한 비용으로 제공합니다. 외관이 우선순위가 아닌 경우에는 개당 최저 가격으로 안정적인 성능을 제공합니다.

강철 튜브 리벳 vs. 고체 vs. 반관형 – 모든 것을 변화시키는 중공

사용 가능한 마감

하나의 실제 응용 프로그램 – 쌓을 수 있는 보관함 손잡이

플라스틱으로 쌓을 수 있는 보관함 제조업체는 플라스틱 보관함 본체에 금속 손잡이를 부착하기 위한 저렴한 패스너가 필요했습니다. 각 상자에는 4개의 핸들 리벳이 사용되었습니다. 연간 생산량은 500,000개, 연간 200만 개의 리벳이었습니다. 이전 솔루션에서는 셀프 태핑 나사를 사용했습니다. 반복적으로 들어 올리면 시간이 지남에 따라 나사가 느슨해졌습니다. 단단한 리벳은 너무 느려서 얇은 플라스틱 벽을 고정하고 깨뜨렸습니다.

고객에게 필요한 사항:

자동화된 조립 라인에서 빠르게 고정되는 패스너

낮은 세팅력 - 얇은 플라스틱에 균열이 발생하지 않음

영구 고정 – 시간이 지나도 풀리지 않음

연간 200만개 생산에 가능한 최저 비용

우리는 아연 도금 강철 튜브 리벳(4.0mm 생크, 7.5mm 둥근 헤드, 6.0mm 배럴 길이, 투명 아연 마감)을 공급했습니다. 완전히 속이 빈 디자인은 최소한의 힘으로도 바깥쪽으로 벌어져 플라스틱에 균열이 발생하지 않습니다. 아연 도금은 부식 방지 기능을 제공했습니다. 강철 소재는 대량 생산에 따른 비용을 낮게 유지했습니다. 고객은 250개의 용기에 걸쳐 1,000개의 리벳을 테스트했습니다. 20kg의 하중으로 10,000회 리프트 사이클을 수행한 후 느슨해짐이나 고장이 전혀 발생하지 않았습니다. 그들은 이제 우리의 튜브 리벳을 매년 500,000개 일괄 주문합니다.

우리가 만드는 방법 - 확장 가능한 생산

강철 튜브 리벳은 강철 튜브 스톡으로 만들어집니다. 프로세스는 간단하며 이것이 바로 귀하가 지정할 수 있는 가장 경제적인 중공 패스너인 이유입니다.

튜브 절단– 강철 튜브를 정확한 블랭크 길이로 절단합니다. 공차: ±0.02mm.

표제– 블랭크가 헤딩 프레스에 배치됩니다. 카바이드 다이는 한쪽 끝에 헤드(원형, 플랫 또는 접시형)를 형성합니다.

트리밍 및 텀블링– 플래시가 제거되었습니다. 마이크로 버가 제거됩니다.

도금 또는 코팅– 필요에 따라 아연, 니켈, 흑색 산화물 또는 기타 마감재를 적용합니다.

최종검사– 100% 광학 선별. AQL 샘플을 수동으로 확인했습니다.

그것이 생산적인 측면이다. 그러나 대량 생산을 위한 이러한 작업을 가능하게 하는 것은 우리가 생산과 관련하여 수행하는 작업입니다.

재료 추적성 –튜브 스톡의 각 코일에는 밀 테스트 인증서와 열 번호가 함께 제공됩니다. 우리는 모든 배치를 원래의 용융물까지 추적할 수 있습니다.

툴링 유연성– 원형, 평면 및 접시 머리에 대한 툴링을 유지 관리합니다. 다른 헤드 스타일이 필요한 경우 15~20일 안에 새 툴링을 절단할 수 있습니다.

볼륨 용량– 우리는 강철 튜브 리벳을 5,000개에서 5,000,000개 이상의 수량으로 생산합니다. 당사의 프레스 라인은 귀하의 부품당 비용을 낮게 유지하는 속도로 운영됩니다.

샘플 리드타임:5~7일 표준; 맞춤형 툴링: 15~20일.

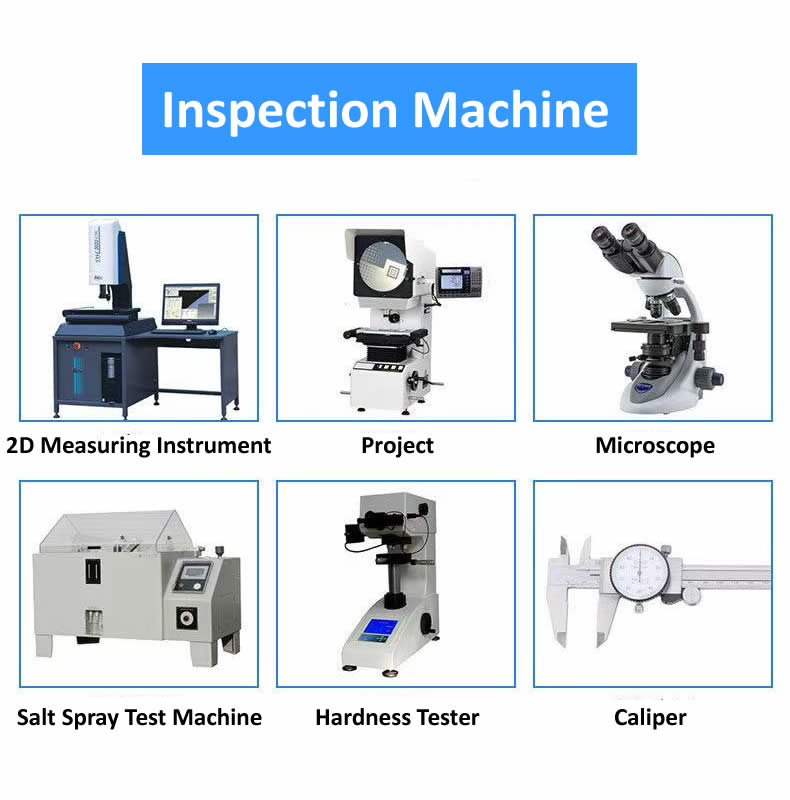

검사 장비 – 품질을 확인하는 방법

우리는 선적 전에 튜브 리벳의 모든 배치를 검증하기 위해 광범위한 교정 검사 장비를 유지 관리합니다.

레이저 마이크로미터– 생크 직경, 외경 및 벽 두께를 ±0.02mm 정확도까지 고속 비접촉 측정.

광학 비교기(프로파일 프로젝터)– 마스터 오버레이 템플릿과 비교하여 헤드 프로파일, 플랜지 직경, 모서리 반경 및 전체 모양을 육안으로 검사합니다.

2.5D 영상 측정 시스템– 내경, 플랜지 동심도, 배럴 길이 및 표면 평탄도를 자동으로 측정합니다.

분광계– 등급 및 일관성을 확인하기 위한 재료 구성 검증.

로크웰 경도 시험기– 원재료 및 완제품의 경도 검증.

염수 분무 시험 챔버– 필요한 경우 ASTM B117 표준에 따른 내식성 테스트를 수행합니다.

XRF 두께 측정기– 코팅이 사양을 충족하는지 확인하기 위해 도금 두께(아연, 니켈 등)를 비파괴적으로 검증합니다.

모든 장비는 매년 공인된 제3자 연구소에서 교정됩니다. 검사 기록은 5년 동안 보관되며 모든 배송물에 포함됩니다.

우리는 누구와 함께 일합니까 – 전 세계 제조업체의 신뢰를 받음

우리는 북미, 유럽 및 아시아 전역의 제조업체에 강철 튜브 리벳을 공급합니다. 우리 고객은 다음을 구축합니다.

• 보관 및 정리 제품– 플라스틱 통, 도구 상자, 선반
• 가구– 쌓을 수 있는 의자, 접이식 테이블, 침대 프레임
• 자동차 인테리어– 트림 패널, 시트 구성 요소, 소프트 어셈블리
• 산업용 장비 –가드, 패널, 경량 어셈블리
• HVAC 덕트 공사– 얇은 판금 체결
• 농업 장비– 경량 어셈블리, 비용에 민감한 부품

우리는 신속한 프로토타이핑부터 대량 생산에 이르기까지 소규모 조립 공장 및 대규모 OEM과 협력 관계를 맺고 있습니다. 우리의 강점은 유연성입니다: 맞춤형 크기, 빠른 샘플, 모든 볼륨에서 일관된 품질.

우리가 자주 대답하는 세 가지 질문

Q: "생산 수량을 주문하기 전에 샘플을 얻을 수 있나요?"

A: 그렇습니다. 우리는 모든 제품에 대한 샘플을 제공합니다. 표준 기존 사양의 경우 샘플이 무료로 제공되며 배송비만 지불하시면 됩니다. 맞춤형 크기 또는 맞춤형 툴링의 경우 샘플 가용성 및 리드 타임은 특정 요구 사항에 따라 다릅니다. 도면이나 사양을 당사 영업팀에 문의하시면 샘플 비용과 배송 일정에 대해 조언해 드립니다.

Q: "비용과 성능 측면에서 강철 튜브 리벳은 황동 튜브 리벳과 어떻게 비교됩니까?"

답변: 강철 튜브 리벳은 일반적으로 동일한 크기의 황동 튜브 리벳보다 비용이 40~60% 저렴합니다. 성능 차이는 애플리케이션에 따라 다릅니다.

비용에 민감한 대용량 또는 외관이 중요하지 않은 산업 응용 분야에는 강철을 선택하십시오. 장식, 전기 또는 눈에 보이는 하드웨어 응용 분야에는 황동을 선택하십시오. 위의 보관함 케이스의 경우 강철이 올바른 선택이었습니다. 리벳은 기능적이었고 눈에 띄지 않았으며 고객은 연간 200만 개 생산을 위해 비용을 낮게 유지해야 했습니다.

Q: "강관 리벳의 벽이 얇아 보이는데 세팅 중에 무너지나요?"

답변: 얇은 벽은 의도적인 것입니다. 리벳이 최소한의 힘으로 바깥쪽으로 굴러갈 수 있도록 하기 위한 것입니다. 그러나 조건이 올바르지 않으면 붕괴가 발생할 수 있습니다. 일반적인 원인 및 해결 방법:

배럴 길이가 너무 짧음– 배럴이 재료 두께보다 1.5~2.0mm 더 확장되지 않으면 벽이 갈 곳이 없어 무너집니다. 스택 두께에 따라 길이를 조정합니다.

힘을 너무 높게 설정함– 튜브 리벳은 솔리드 리벳에 필요한 힘의 15~20%만 필요합니다. 프레스 압력을 줄이십시오.

구멍 크기가 너무 빡빡함– 배럴에는 확장할 공간이 있어야 합니다. 생크에 대한 구멍 크기를 + 0.15–0.20mm 늘립니다.

툴링 불일치– 머리를 고르게 지지하는 오목한 모루를 사용하십시오. 우리는 일치하는 툴링을 제공할 수 있습니다.
