CNC 가공 부품의 도면을 준비하는 방법은 무엇입니까?

정보를 CNC 기계 컨트롤러로 전송할 때 제조 공정 속도를 높이고 오류 위험을 줄이기 위해 CNC 가공을 위한 기술 도면을 어떻게 준비할 수 있습니까?

기술 도면을 그리는 능력은 모든 엔지니어의 기본 기술입니다. 이러한 상세 뷰를 생성하는 기능을 통해 이해하기 쉬운 방식으로 부품 또는 전체 시스템을 그래픽으로 표현하고, 모든 치수 및 공차를 표시하고, 규모를 유지하고, 필요한 치수 또는 각도를 제공할 수 있습니다.

CNC 기술 도면에는 무엇이 포함되어야 합니까?

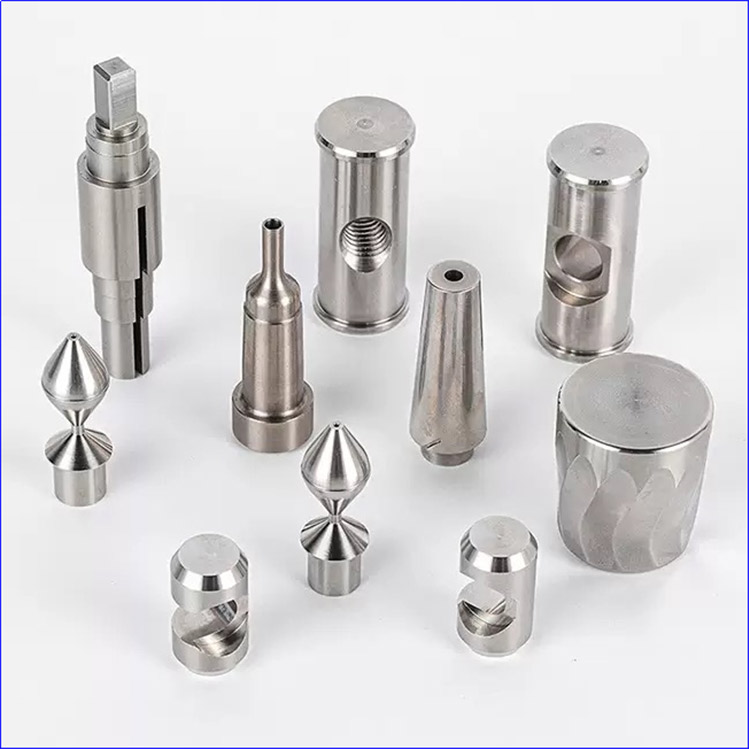

CNC 장비(CNC 밀링 또는 선반)를 보유한 회사에 보낸 기술 도면에는 주문한 부품의 모양이 정확하게 설명되어 있습니다. 이는 프로젝트 기술 문서의 일부를 구성하며 좋은 견적을 받는 데 필요한 핵심 정보입니다.CNC 정밀 가공 부품생산.

CNC 가공 프로젝트를 준비하는 방법과 해당 문서에 포함되어야 하는 정보는 무엇입니까?

가독성을 최대화하려면 신중하게 준비해야 합니다. 예를 들어 뷰는 겹쳐서는 안 됩니다.

필요한 모든 치수 정보(길이, 너비, 깊이, 각도, 반경, 구멍, 나사산 등)를 포함하고 이를 설명과 함께 눈에 띄게 표시합니다. 필요한 경우 보충 정보를 제공해야 합니다.

필요한 홈, 나사산 피치 등을 모두 설명합니다. 도면에서 식별하기 어려운 부분이 있는 경우(예: 자세한 설명이 필요한 경우) 별도의 뷰를 만들고 읽기 쉬운 축척으로 설명합니다.

가급적이면 부품 설명과 일치하는 축척을 사용하여 주문할 부품의 등각 투영 뷰를 하나 이상 포함하십시오.

범례를 추가합니다(예: "모든 치수는 밀리미터 단위입니다." 또는 "단일 문자 x는...을 나타냅니다.").

표면 마감 요구 사항을 지정합니다(예: "추가 양극 산화 처리").

표준 공차 정보(예: "0.1mm 미만")를 포함합니다.

함께 보낸 기술 도면에CNC 가공주문하려면 필요한 재료(예: "7075 알루미늄") 또는 이 특정 기술 도면을 생성하는 데 사용되는 표준(부품 설계에 대해 잘 알고 있는 경우 제공될 수 있음)을 포함하는 것이 가장 좋습니다. 또한 ISO 표준(예: 메모리에서 결정된 필수 표면 마감)도 포함합니다.

이 목록은 상대적으로 길지만 숙련된 설계자나 엔지니어가 자동으로 이 정보를 도면에 포함합니다.

누락된 정보가 있는 경우 Nuote Metals와 같은 전문 CNC 가공 회사가 이를 인지하고 설명을 요청할 것입니다. 주저하지 말고저희에게 연락주세요도움을 위해.

CNC 가공 기술 도면이 전달되는 형식에 관계없이 읽기 쉽고 주의 깊게 조사되어야 합니다. 이를 통해 기술 도면을 더 쉽게 읽을 수 있을 뿐만 아니라 도면에 포함된 정보를 CAD 소프트웨어로 전송하거나 CNC 기계에서 사용되는 G 코드로 변환할 때 나중에 문제가 발생하는 것을 방지할 수 있습니다.

기술 도면은 어떤 형식으로 전달해야 합니까?

고객, 견적 팀 또는 궁극적으로 주문을 이행하는 팀의 관점에서 볼 때 최적의 형식은 3D CAD 파일 또는 해당 소프트웨어로 생성된 파일이며, 바람직하게는 벡터 형식(예: PDF로 저장)입니다.

이 형식을 사용하면 컴퓨터 간 빠른 전송이 가능하며 추가 변환 가격이 필요한지 여부를 CNC 가공과 관련된 회사 직원에게 즉시 알립니다.

또한 부분 데이터를 CAD 소프트웨어로 신속하게 전송하고 CNC 기계가 이해할 수 있는 G 코드로 추가 변환할 수 있습니다.

기술 도면을 꼼꼼하게 준비하는 이유는 무엇입니까?

이유는 간단합니다. 주문한 제품의 잘못된 제조로 이어질 수 있는 오류 위험을 최소화하기 위해서입니다.CNC 터닝 부품. 종종 하나의 잘못 지정된 치수로 인해 전체 부품 배치가 재용해되거나 비용이 많이 드는 추가 처리가 진행될 수 있습니다.

게다가 대부분의 전문회사에서는CNC 가공 서비스기술 도면을 후속 작업의 핵심 문서로 고려하십시오.

CAD 파일의 부품 정보는 CNC 기계 컨트롤러로 전송하기가 더 쉽지만, 기술 도면의 치수나 내부 기능에 대한 특정 데이터는 정확성 검증 과정에서 시작점과 참조 역할을 합니다.

이는 특히 많은 수의 요소로 작업할 때 중요합니다. 단일 값이 올바르지 않으면 전체 프로젝트가 영향을 받아 수정 및/또는 재시작이 필요할 수 있습니다.

Nuote Metals에서는 프로젝트의 모든 기술 도면을 철저하게 검토합니다. 우리는 모든 치수를 읽을 수 있고 이 문서를 기반으로 주문한 부품을 제조할 수 있는지 확인합니다. 물론 부품 설계의 타당성을 보장하기 위해 도면을 기반으로 한 샘플도 고객에게 제공합니다.
