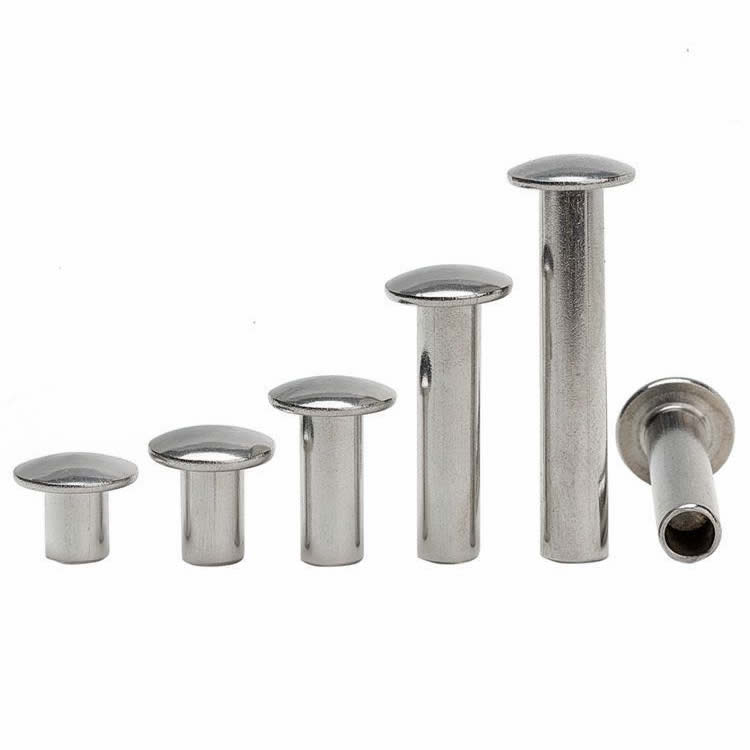

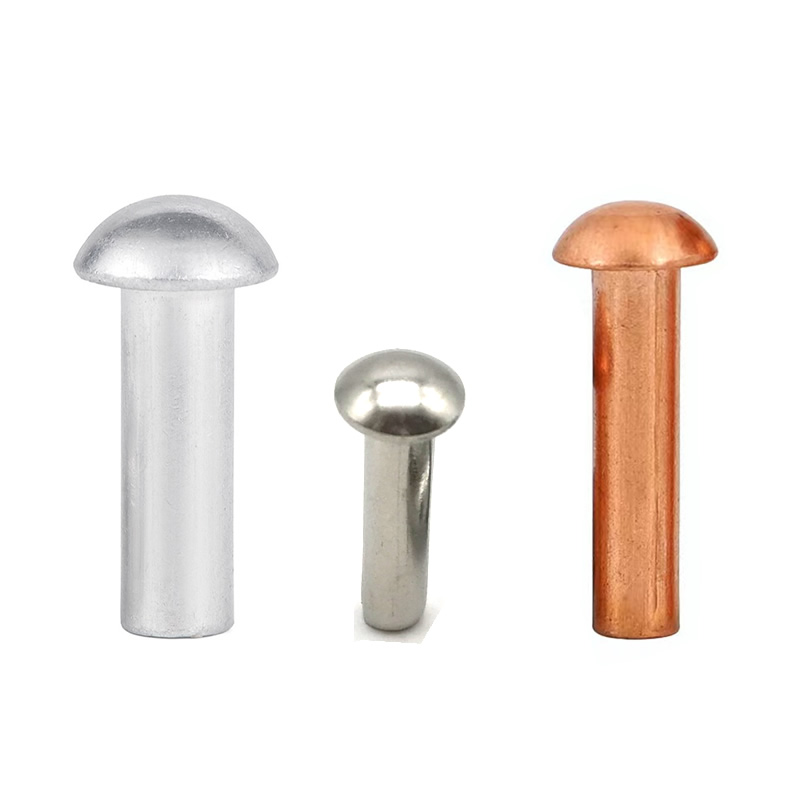

유니버셜 헤드 하프 할로우 리벳

범용 헤드 반중공 리벳은 일반적으로 알루미늄, 구리 또는 강철과 같은 금속으로 만들어집니다. 알루미늄 리벳은 가볍고 부식에 잘 견디며, 구리 리벳은 전기를 전도하기 때문에 전기 연결에 적합하며, 강철 리벳은 고강도 사용에 더 높은 강도를 제공합니다. 둥근 헤드 디자인은 좋은 표면 접촉 면적을 제공하며 반관 모양은 설치 중에 본체가 변형되어 견고한 고정력을 제공합니다.

문의 보내기

제품 설명

리벳이 라운드 헤드보다 낮게 위치해야 하지만 플랫 헤드보다 더 많은 베어링 영역을 제공해야 하는 경우 유니버설 헤드가 이상적인 균형을 제공합니다. 유니버셜 헤드 반중공 리벳은 약간 둥근 로우 프로파일 돔이 특징으로, 걸림 현상을 줄이면서 더 넓은 표면에 하중을 분산시킵니다. 반중공 캐비티는 솔리드 리벳에 비해 세팅력을 약 70% 줄여 자동 조립 및 섬세한 재료에 적합합니다.

Nuote Metals의 콜드 헤드 범용 헤드 리벳은 저탄소강, 스테인리스강(304/316) 및 황동으로 제작되었습니다. 당사의 부품은 자동차 인테리어, 수하물, 가죽 제품, 전자 인클로저 및 가구 조립품을 포함하여 깨끗하고 눈에 띄지 않는 외관이 중요한 산업에 서비스를 제공합니다.

유니버설 헤드의 차별점

범용 헤드는 높이와 너비 모두에서 둥근 헤드와 납작한 헤드 사이에 위치합니다. 걸림을 최소화하는 낮은 프로파일을 유지하면서 둥근 헤드보다 더 큰 베어링 표면을 제공합니다(당김 위험 감소).

머리 스타일	헤드 직경/생크	머리 높이	윤곽	최고의 대상
둥근	1.6 – 1.8 : 1	톨(머리 직경의 40~50%)	깊은 돔, 눈에 띄는	고전단, 구조적 조인트
만능인	2.0 – 2.2 : 1	중간(헤드 직경의 35~40%)	약간 둥근 모양, 로우 프로파일	혼합 재료, 눈에 보이는 조립품, 걸림 없는 표면
평평한	2.0 – 2.5 : 1	낮음(헤드 직경의 25~30%)	플랫 탑	클리어런스 제한, 플러시 애플리케이션
지붕틀	2.2 – 2.8 : 1	매우 낮음(25~30%)	매우 넓은 돔	부드러운 소재, 특대형 구멍

유니버셜 헤드는 "중간 수준" 옵션입니다. 대부분의 플라스틱과 직물에서 잡아당김을 방지할 만큼 충분히 넓고, 움직이는 부품이나 의류에 걸리는 것을 방지할 수 있을 만큼 충분히 낮으며, 소비자 제품에서 완성된 것처럼 보일 만큼 충분히 둥글게 되어 있습니다.

기술 사양 – 재료, 치수 및 마감재

재료 옵션

재료	등급	인장력(MPa)	경도	전형적인 마무리
저탄소강	1008, Q195, SPCC	400 – 500	HRB 70-85	아연 도금(투명/청색/황색), 흑색 산화물, 인산염
스테인레스 스틸	304, 316	620 – 750	HRB 80-95	부동태화, 비드블라스팅
놋쇠	C26000, C2680	315 – 390	HRB 60-75	래커칠, 앤티크, 니켈 도금

표준 치수 – 유니버셜 헤드(스틸)

생크 직경(mm)	헤드 직경(mm)	헤드 높이(mm)	배럴 길이(mm)	캐비티 깊이	그립 범위(mm)
3.0	6.0 – 6.5	1.5 – 1.6	4, 5, 6, 8	길이의 45~55%	1.5 – 3.5
4.0	8.0 – 8.5	1.9 – 2.0	5, 6, 8, 10, 12	길이의 45~55%	2.0 – 5.0
5.0	10.0 – 10.5	2.3 – 2.5	6, 8, 10, 12, 15	길이의 45~55%	2.5 – 6.5
6.0	12.0 – 12.5	2.7 – 2.9	8, 10, 12, 15, 20	길이의 45~55%	3.0 – 8.0
8.0	16.0 – 16.5	3.4 – 3.6	10, 12, 15, 20, 25	길이의 45~55%	4.0 – 10.0

공차: 생크 직경 ±0.05mm, 헤드 직경 ±0.15mm, 전체 길이 ±0.15mm. 맞춤형 배럴 길이가 가능합니다.

기계 데이터(5mm 강철 범용 헤드, 2mm 강철 시트로 설정)

재산	값
단일 전단 강도	11,000 – 13,000N
권장 구멍 크기	생크 + 0.15 – 0.20mm
세팅력	1.2~2.0톤

반중공 캐비티는 일반적으로 솔리드 리벳의 전단 강도의 80~90%를 유지하면서 훨씬 적은 설치 힘을 필요로 합니다.

사용 가능한 마감

마치다	모습	염수분무(ASTM B117)	최고의 대상
아연 도금(투명/청색)	은색, 약간 푸른 색조	48~72시간	실내 일반용
아연도금(황색)	금, 두꺼운 코팅	72~96시간	실외, 중간 정도의 부식
니켈 도금	밝은 은색, 장식용	96시간	소비재, 눈에 보이는 하드웨어
흑색 산화물	무광택 검정색, 눈부심 방지	24~48시간	반사 방지, 약한 보호
부동태화(스테인리스)	천연은	200~1,000시간 이상	해양, 의료, 야외

리벳 만드는 방법 보기

보는 것은 믿는 것입니다. 와이어 공급부터 완성된 리벳 배출까지 당사의 냉간 헤딩 프레스 작동 과정을 보려면 아래 비디오를 클릭하십시오. 전체 시퀀스는 분당 200~300개로 실행되며 모든 단계에서 실시간 품질 모니터링이 이루어집니다.

당사의 멀티 스테이션 콜드 헤더는 ±0.05mm의 공차를 유지하면서 단일 연속 사이클로 스퀘어링, 헤딩, 캐비티 압출 및 트리밍을 수행합니다. 당신이 보는 것은 우리가 일괄적으로 제공하는 것입니다.

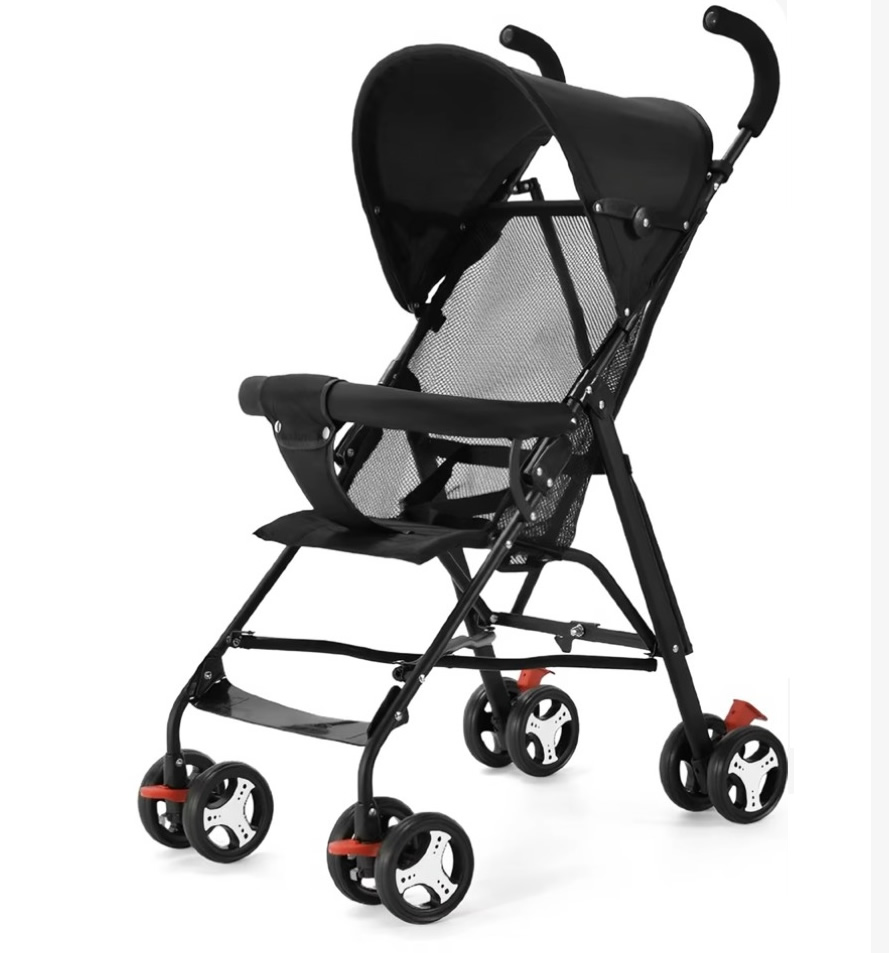

실제 고객 사례 – 유모차 접이식 경첩

이는 범용 헤드 반중공 리벳의 다양한 응용 분야 중 하나입니다. 제한을 제시하려는 것이 아니라 실제 프로덕션 사용을 보여주기 위해 포함했습니다.

한 어린이용 제품 제조업체에서 문제를 안고 우리에게 연락했습니다. 유모차 프레임은 접는 부분에 둥근 머리 리벳을 사용했습니다. 부모가 유모차를 접고 펼칠 때 둥근 머리가 천 시트에 걸렸습니다. 불만이 높아지고 있었습니다. 그들은 둥근 머리보다 낮고, 트러스 머리처럼 부피가 크지 않고, 10,000번의 접힘 주기를 처리할 수 있는 리벳이 필요했습니다.

우리는 범용 헤드 반중공 리벳(생크 5mm, 헤드 직경 10mm, 아연 도금 탄소강)을 권장합니다. 유니버설 헤드 높이가 2.4mm에 불과한 데 비해 라운드형 헤드 높이는 3.2mm입니다. 0.8mm의 차이로 직물 걸림이 제거되었습니다. 더 넓은 10mm 헤드는 응력을 더 잘 분산시켜 플라스틱 부싱이 깨지는 것을 방지합니다.

고객은 유모차 100대에 걸쳐 리벳 500개를 테스트했습니다. 10,000번의 접기 주기 후에 걸림이나 느슨함, 균열이 발생하지 않습니다. 이제 그들은 우리 리벳을 50,000~100,000개 단위로 주문합니다.

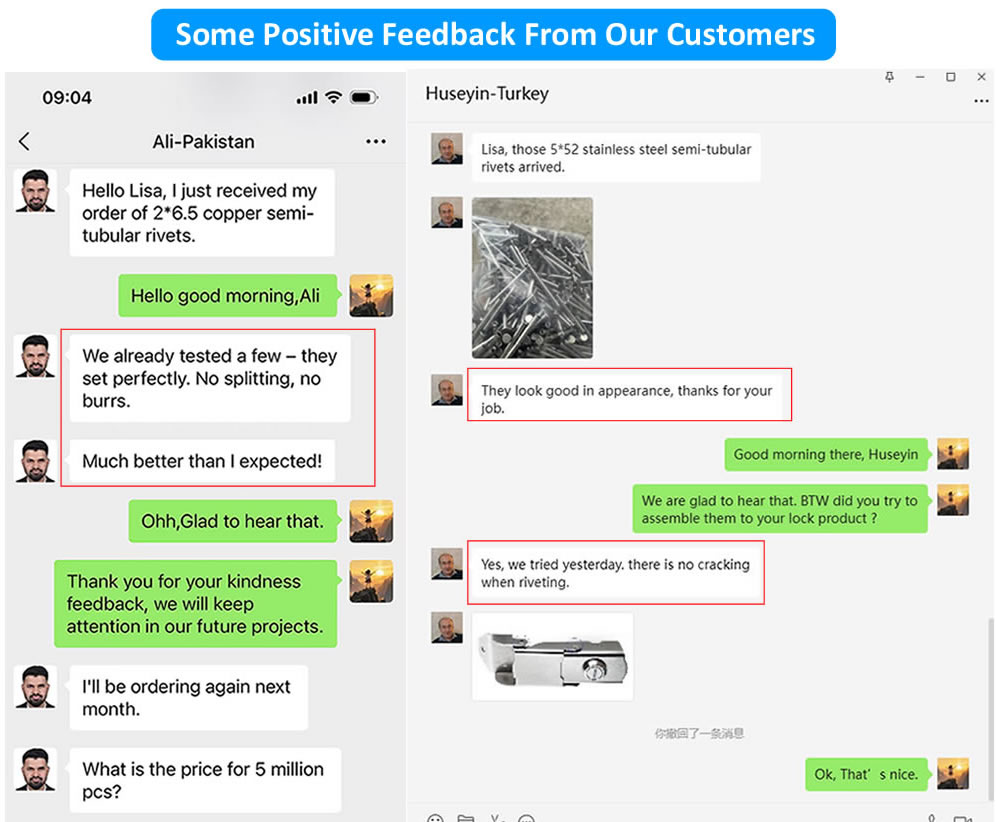

고객의 의견 - 실제 피드백

하프 할로우 리벳이 사용되는 곳

유모차 및 유모차 – 접이식 경첩, 직물 부착 지점
자동차 인테리어 – 도어 패널 트림, 시트 커버, 손잡이
수하물 및 케이스 – 핸들 브래킷, 코너 가드, 잠금 장치 장착
가죽 제품 – 벨트 구멍, 가방 끈 부착 장치, 장식 트림
전자 인클로저 – 로우 프로파일 고정, 섀시 조립
가구 – 금속-목재 조인트, 실내 장식품 트림
부드러운 소재 – 캔버스, 타포린, 플라스틱

우리가 리벳을 냉간 가공하는 방법

냉간압조는 고속 프레스와 정밀 다이를 사용하여 실온에서 금속을 성형합니다. 유니버셜 헤드 반중공 리벳의 경우 멀티 스테이션 콜드 헤더를 사용합니다.

와이어 드로잉– 들어오는 와이어는 정확한 생크 직경으로 그려집니다.

절단– 와이어를 정확한 블랭크 길이로 절단합니다.

첫 번째 타격(제곱)– 공백은 중앙에 있고 정사각형입니다.

두 번째 타격(제목)– 카바이드 다이가 유니버셜 헤드를 형성합니다.

3차 타격(공동 압출)– 펀치는 반중공 캐비티(배럴 길이의 45~55%)를 생성합니다.

트리밍– 머리 가장자리 주변의 플래시가 제거되었습니다.

텀블링– 마이크로버(Micro Burr)가 제거됩니다.

도금 또는 패시베이션– 명시된 대로 적용됩니다.

냉간압조 작업으로 재료가 경화되어 표면 경도가 15~20% 증가합니다. 당사의 카바이드 다이는 부드러운 헤드 형성을 위해 Ra 0.1μm로 연마됩니다.

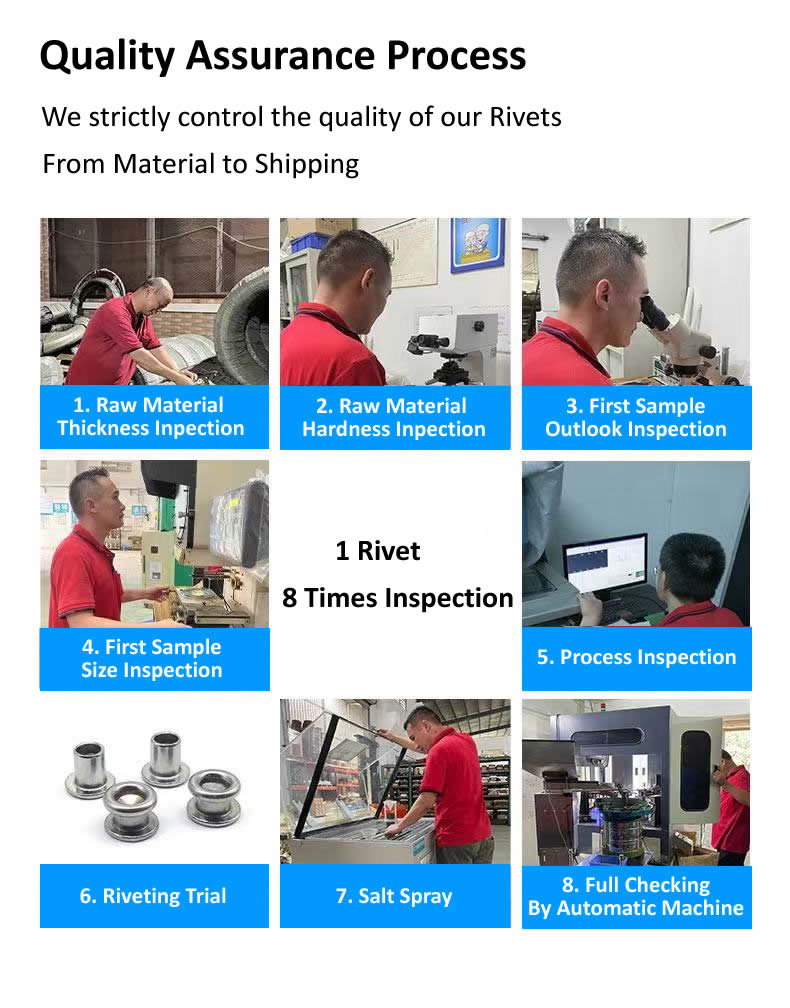

당사의 품질 관리 프로세스 – 원자재부터 생산 라인까지

모든 리벳 배치는 계층화된 검사 시스템을 따릅니다.

들어오는 재료 단계

각 코일의 직경(레이저 마이크로미터, ±0.02mm)과 경도(로크웰 테스터)를 검사합니다. 사양을 벗어난 코일은 거부됩니다.

설정 및 첫 단계

처음 10개 리벳의 표면 결함을 20배율로 검사한 후 광학 비교기로 측정합니다. 헤드 직경, 헤드 높이, 생크, 길이 및 캐비티 깊이가 도면과 일치해야 합니다.

생산 단계 중

작업자는 부품 500개마다 리벳 5개를 당깁니다. 중요한 치수는 디지털 캘리퍼와 go/no-go 게이지로 확인됩니다. 어떤 드리프트라도 즉시 프레스 정지를 유발합니다.

C린치 검증 단계

2,000개 조각마다 실제 재료 샘플에 3개의 리벳을 설정합니다. 롤링된 클린치는 대칭성, 견고성 및 균열 여부를 검사합니다.

부식 테스트(해당하는 경우)

도금 리벳의 경우 ASTM B117에 따라 샘플을 염수 분무 챔버에 배치합니다. 배치와 함께 인증서가 발급됩니다.

최종 분류 단계

모든 리벳은 고속 카메라가 장착된 광학 선별 기계를 통과합니다. 정렬 후 무작위 AQL 샘플(레벨 II, 1.0)이 수동으로 확인됩니다.

모든 검사 기록은 5년 동안 보관되며 모든 배송물에 포함됩니다.

주문 – 상자 안에 무엇이 들어있나요?

밀봉된 백에 담긴 리벳 - 부품 번호, 배치 번호 및 수량으로 라벨링됨
치수 검사 보고서 – 배치에서 측정된 리벳 10개
재료 인증서 – 사용된 코일에 대한 밀 테스트 인증서
도금 인증서 - 두께 및 염수 분무 결과(해당되는 경우)
적합성 인증서 – QA 관리자 서명, 일괄 추적 가능

Nuote Metals는 ISO 9001:2015 인증을 받았습니다. RoHS 및 REACH 선언은 요청 시 제공됩니다.

우리가 일하는 방식 – 실용적인 정보

샘플 – 표준 재고 크기에 대해 20~50개 무료 제공(고객이 배송비 지불)
시험 주문 – 최초 검증에는 10,000개 권장
MOQ – 2,000개(강철/황동), 3,000개(스테인리스)
리드 타임(재고) – 영업일 기준 5~7일
리드타임(맞춤형 배럴) - 12~15일
공구 비용 - 표준 범용 헤드 공구 비용 없음(3~8mm 생크)

우리가 자주 대답하는 세 가지 질문

Q1: 둥근 헤드나 플랫 헤드 대신 범용 헤드 반중공 리벳을 선택해야 하는 경우는 언제입니까?

A: 둥근 헤드보다 더 큰 베어링 표면이 필요하지만(부드러운 재료에서 잡아당겨지는 것을 방지하기 위해) 걸림 현상을 방지하기 위해 더 낮은 프로파일이 필요한 경우 범용 헤드를 선택하십시오. 유니버셜 헤드는 원형보다 넓고(생크 2.0~2.2배 대 1.6~1.8배) 더 낮게 위치합니다(헤드 직경의 35~40% 대 40~50%). 위의 유모차 케이스의 경우 0.8mm의 높이 차이로 인해 천이 걸리는 현상이 제거되었습니다. 둥근 머리가 더 간단하고 저렴합니다. 플랫 헤드는 플러시 애플리케이션용입니다. 유니버설 헤드는 혼합 재료 조립을 위한 "가시성이 뛰어난" 옵션입니다.

Q2: 보스에 균열이 생기지 않고 범용 헤드 반중공 리벳을 플라스틱에 사용할 수 있습니까?

답: 그렇습니다. 유니버셜 헤드의 더 넓은 베어링 영역은 더 넓은 표면에 세팅력을 분산시켜 ABS 및 폴리카보네이트와 같은 부서지기 쉬운 재료에 대한 응력을 줄여줍니다. 플라스틱의 경우 배럴 길이가 재료 스택보다 정확히 1.0-1.5mm 더 길고 프레스(해머 아님)를 사용하여 제어된 힘으로 세팅하는 것이 좋습니다. 유모차 케이스의 경우, 기존에 원형 헤드로 인해 손상되었던 플라스틱 부싱의 균열을 유니버설 헤드가 방지해 주었습니다.

Q3: 스테인리스강 소재의 범용 헤드 반중공 리벳의 최대 그립 범위는 얼마입니까?

A: 스테인리스 스틸의 경우 생크 직경의 4배를 초과하지 않는 그립을 권장합니다. 5mm 스테인리스 리벳의 경우 안전한 그립은 최대 20mm입니다. 그 외에도 배럴은 설정 및 균열 중에 경화될 수 있습니다. 더 두꺼운 스택의 경우 저탄소강(연성이 더 높음)을 사용하거나 중간 어닐링을 통해 배럴 길이를 연장하는 것이 좋습니다. 우리는 6mm 및 8mm 직경에 대해 최대 30mm까지 맞춤형 배럴 길이를 제공할 수 있습니다. 추천을 받으려면 정확한 스택 두께를 알려주세요.
