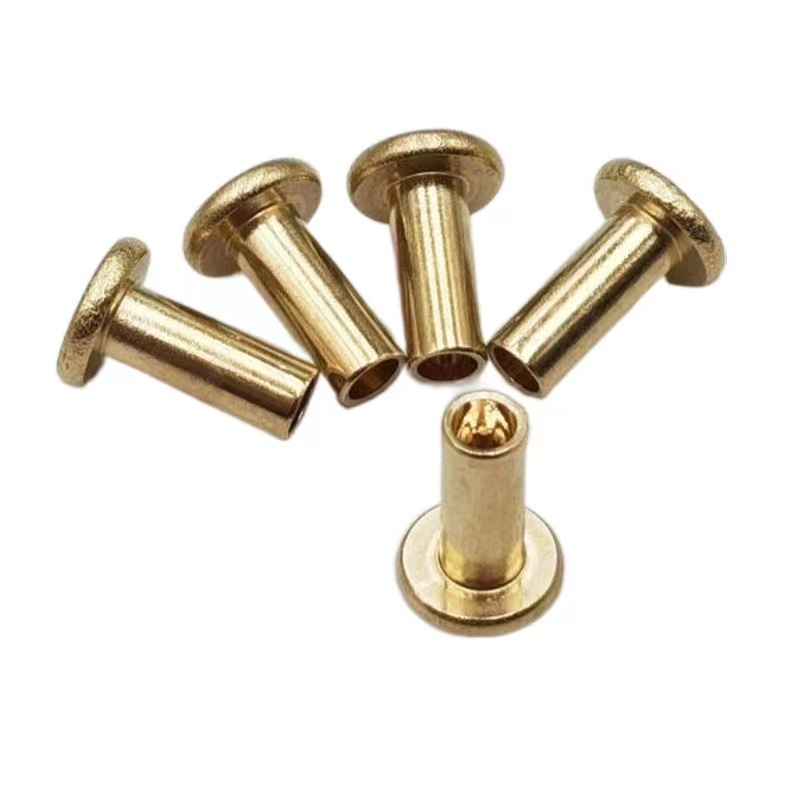

트러스 헤드 세미 중공 리벳

트러스 헤드는 생크 직경의 2.2~2.8배로 가장 넓은 표준 헤드 스타일입니다. 이는 둥근 헤드(1.6~1.8배)보다 훨씬 넓고, 범용 헤드(2.0~2.2배)보다 넓습니다. 추가 폭이 핵심입니다. 클램핑력을 더 넓은 영역으로 분산시켜트러스 헤드 세미 중공 리벳부드럽거나 부서지기 쉬운 재료를 잡아당기지 않도록 합니다.

이것은 틈새 패스너가 아닙니다. 이것은 둥근 헤드가 통과할 때, 범용 헤드가 충분히 넓지 않을 때, 플라스틱, 합성물, 얇은 시트 또는 목재를 고정할 때 사용하는 패스너입니다.

하나의 리벳, 하나의 작업 - 풀스루 중지

트러스 헤드는 플랫 헤드처럼 낮은 프로파일을 제공하지 않습니다. 접시 머리처럼 플러시 마감 처리를 제공하지 않습니다. 그것은 한 가지를 제공합니다: 가능한 가장 넓은 베어링 표면입니다.

재료가 부드럽거나 깨지기 쉬우거나 얇아서 패스너를 제자리에 유지해야 하는 경우 트러스 헤드가 정답입니다.

표준 – GB/T 1014 및 Q 454

우리는 확립된 표준에 따라 트러스 헤드 세미 중공 리벳을 제조합니다.

트러스 헤드는 중국 표준에서 "큰 버섯 머리"로도 알려져 있습니다. 우리는 이러한 사양이나 맞춤형 도면으로 생산할 수 있습니다.

재료 및 마감재 – 우리가 제공하는 것

재료:탄소강(아연 도금), 스테인리스강(304/316, 부동태화), 황동(C2680), 구리(C11000), 알루미늄(1100/5052/5056)

마감:아연 도금, 니켈 도금, 부동태화, 래커 처리, 흑색 산화물, 일반

실제 적용 사례 – 플라스틱 보관함 손잡이 부착물

금속 손잡이를 용기 본체에 부착하는 데 필요한 플라스틱 보관함 제조업체입니다. 각 용기에는 4개의 리벳이 사용되었습니다. 이전의 둥근 머리 리벳은 반복적으로 들어올린 후 플라스틱을 통과하여 당겨졌습니다. 좁은 베어링 표면은 하중을 감당할 수 없었습니다. 고객은 와셔를 추가하려고 시도했습니다. 효과가 있었지만 부품과 조립 시간이 추가되었습니다.

우리는 아연 도금 강철 트러스 헤드 세미 할로우 리벳(4.0mm 생크, 11.0mm 헤드, 10.0mm 배럴 길이)을 공급했습니다. 매우 넓은 헤드는 더 넓은 영역에 하중을 분산시켜 더 이상 풀스루나 와셔가 필요하지 않습니다. 고객은 250개의 용기에 걸쳐 1,000개의 리벳을 테스트했습니다. 20kg의 하중으로 10,000회 리프트 사이클을 수행한 후 오류가 발생하지 않았습니다. 그들은 이제 우리 리벳을 매년 300,000개 일괄 주문합니다.

우리 공장 소개 - 리벳을 만드는 사람

우리는 냉간 압조 분야에서 10년 이상의 경험을 보유한 동관 기반의 패스너 제조업체입니다. 우리 시설에서는 소형 전자 부품부터 대형 산업용 패스너까지 직경 0.8mm~10mm의 리벳을 생산할 수 있는 45대의 냉간압조 기계를 운영하고 있습니다.

직경 0.8~10mm– 작은 전자 리벳부터 대형 산업용 패스너까지. 우리는 범위를 다룹니다.

표준 또는 맞춤형– 우리는 45대의 냉간압조 기계로 대량 주문을 처리합니다. 또한 맞춤형 길이, 비표준 헤드 프로필 및 특수 마감 처리도 처리합니다. 도면이 있으시면 제작해 드립니다.

빠른 샘플링– 가장 일반적인 직경의 와이어를 재고로 보유하고 있으므로 5~7일 내에 샘플을 배송할 수 있습니다. 리벳을 테스트하기 위해 몇 주를 기다릴 필요가 없습니다.

10년 이상의 현장 경험– 우리의 선임 기술자들은 신입 작업자가 할 수 없는 공차를 유지하는 방법을 알 만큼 오랫동안 이 작업을 수행해 왔습니다. 그들은 와이어의 작동 방식, 다이의 마모 방식, 사양을 벗어나기 전에 기계를 조정하는 방법을 이해합니다.

모든 배치가 확인되었습니다.– 캐비티 깊이, 헤드 형상, 생크 직경, 경도 – 공장에서 출고되기 전에 모든 배치를 확인합니다.

고객이 우리를 선택하는 이유 – 실제 피드백

당사의 트러스 헤드 세미 중공 리벳을 사용하는 제조업체도 같은 이유로 당사를 다시 찾습니다.

가장 넓은 베어링 표면– 2.2–2.8× 생크 직경 스톱 풀스루

세탁기가 필요하지 않습니다.– 넓은 헤드로 인해 별도의 하드웨어가 필요하지 않습니다.

일관된 기하학– 모든 배치가 도면과 일치합니다.

빠른 샘플– 5~7일, 대기 시간 없음

우리는 북미, 유럽 및 아시아 전역의 플라스틱 제품, 자동차 인테리어, 전자 인클로저, 가전제품, HVAC 및 간판 분야의 제조업체와 협력하고 있습니다.

우리가 자주 대답하는 두 가지 질문

Q: "우리의 특정 설계 요구 사항에 따라 맞춤형 트러스 헤드 반중공 리벳을 제조할 수 있습니까?"

A: 그렇습니다. 맞춤형 리벳은 우리 사업의 중요한 부분입니다. 우리는 다음을 포함하여 귀하의 정확한 사양에 맞게 리벳을 제조합니다.

비표준 생크 직경 - 표준 0.8~8.0mm 범위를 초과함

맞춤형 헤드 치수 - 더 크거나 작은 헤드 직경, 다른 헤드 높이 또는 수정된 헤드 프로필

특별한 길이 – 두꺼운 재료 더미에는 더 긴 배럴, 얇은 재료에는 더 짧은 배럴

고유한 소재 또는 마감재 – 당사의 표준 라인업에 없는 소재가 필요한 경우 당사에서 조달할 수 있습니다.

더 엄격한 공차 - 정밀 응용 분야의 중요 치수에서 ±0.02mm를 유지할 수 있습니다.

과정은 간단합니다. 도면(PDF 또는 3D 모델)을 보내주시면 엔지니어가 해당 도면의 제조 가능성을 검토합니다. 우리는 대량 생산이 시작되기 전에 DFM 피드백을 제공하고, 가격을 확인하고, 첫 번째 제품을 생산하고, 승인을 위해 샘플을 배송합니다. 맞춤형 툴링 리드타임은 15~20일입니다. 도면이 있으시면 제작해 드립니다.

Q: "트러스 헤드 반중공 리벳을 위해 생산할 수 있는 최대 직경은 얼마입니까?"

A: 당사의 45개 냉간 압도 기계는 생크 직경이 최대 10mm인 리벳을 생산할 수 있습니다. 10mm 이상의 직경에 대해서는 맞춤형 툴링에 대해 논의할 수 있지만 대부분의 산업 응용 분야에서는 0.8~10mm 범위가 대부분의 요구 사항을 충족합니다. 트러스 헤드 직경은 생크에 따라 조정됩니다. 생크가 10mm인 경우 헤드 직경은 일반적으로 22~28mm이므로 견고한 플라스틱 또는 복합 조립품에 매우 넓은 베어링 표면을 제공합니다.
