트러스 헤드 반중공 리벳

표준 둥근 머리 리벳의 머리 직경은 생크 직경의 약 1.6~1.8배입니다. 이는 금속 간 접합에 적합합니다. 그러나 플라스틱, 복합재, 얇은 판금 또는 목재를 고정할 때는 좁은 머리가 잡아당기는 경우가 많습니다. 베어링 표면은 충분히 크지 않습니다.

트러스 헤드 반중공 리벳은 표준 헤드 스타일 중 가장 넓은 섕크의 2.2~2.8배 헤드 직경으로 이 문제를 해결합니다. 넓고 낮은 돔은 하중을 더 넓은 영역으로 분산시키고 풀스루를 중지하며 걸림을 방지할 수 있을 만큼 낮게 위치합니다.

그리고 반쯤 비어 있기 때문에 테일의 얕은 구멍은 솔리드 리벳에 비해 세팅력을 약 70% 감소시킵니다. 추가 너비. 힘을 낮추십시오. 동일한 영구 조인트.

트러스 헤드와 둥근 헤드 – 너비가 중요한 이유

트러스 헤드는 원래 금속 밴드를 나무 왜건 상자에 고정하는 데 사용되었기 때문에 "왜건 상자 리벳"이라고도 합니다. 원리는 오늘날에도 동일합니다. 넓은 헤드는 리벳이 부드럽거나 부서지기 쉬운 재료를 잡아당기는 것을 방지합니다.

다음과 같은 경우 트러스 헤드를 선택하십시오.플라스틱, 복합재, 얇은 판금, 침엽수 또는 표준 헤드가 통과할 수 있는 모든 재료를 고정합니다. 구멍이 너무 커서 이를 덮으려면 더 넓은 헤드가 필요합니다. 로우 프로파일이 필요하지만 최대 베어링 면적을 원합니다.

트러스 헤드 하프 할로우 대 솔리드 - 할로우의 장점

반쯤 비어 있는 디자인은 꼬리 부분에서만 부풀어오르므로 주변 재료가 손상되어서는 안 되는 조립품에 이상적입니다. 트러스 헤드 반중공 리벳은 플라스틱, 복합재, 얇은 판금 및 풀스루가 중요한 응용 분야에 자주 사용됩니다.

재료 및 마감재 – 우리가 제공하는 것

재료:탄소강(아연 도금), 스테인리스강(304/316, 부동태화), 황동(C2680), 구리(C11000), 알루미늄(1100/5052/5056)

마감:아연 도금, 니켈 도금, 부동태화, 래커 처리, 흑색 산화물, 일반

하나의 실제 응용 – 플라스틱 정원 의자 좌석

플라스틱 정원 의자 제조업체는 둥근 머리 리벳을 사용하여 금속 다리 브래킷을 폴리프로필렌 시트에 부착했습니다. 반복 사용 후 좁은 베어링 표면이 플라스틱을 통과하여 당겨졌습니다. 둥근 머리가 실패했습니다. 납작한 머리가 표면을 표시했습니다. 고객은 더 넓은 헤드를 원했고, 플라스틱이 깨지는 것을 방지하기 위해 반이 비어 있는 디자인의 저힘 설치가 필요했습니다.

우리는 아연 도금 강철 트러스 헤드 반중공 리벳(4.0mm 생크, 11.0mm 헤드, 10.0mm 배럴 길이)을 공급했습니다. 매우 넓은 헤드는 하중을 더 넓은 영역에 분산시켜 더 이상 풀스루 현상이 발생하지 않습니다. 반중공 캐비티 절단 세팅력은 3.5톤에서 1.0톤으로 플라스틱에 응력 균열이 발생하지 않습니다. 고객은 500개의 의자를 테스트했습니다. 10,000번의 로드 사이클 후에는 오류가 발생하지 않습니다. 이제 그들은 트러스 헤드 반중공 리벳을 매년 150,000개 일괄 주문합니다.

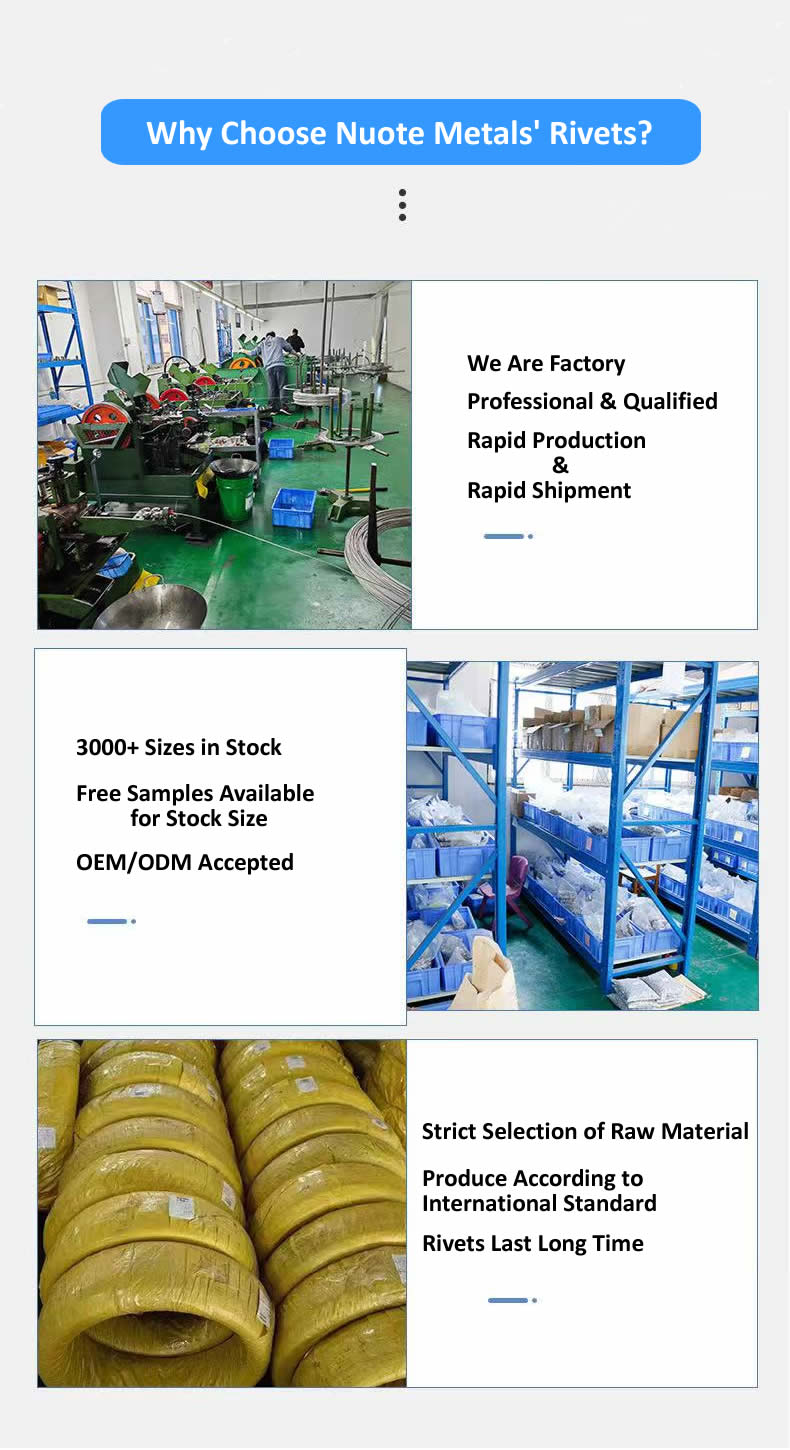

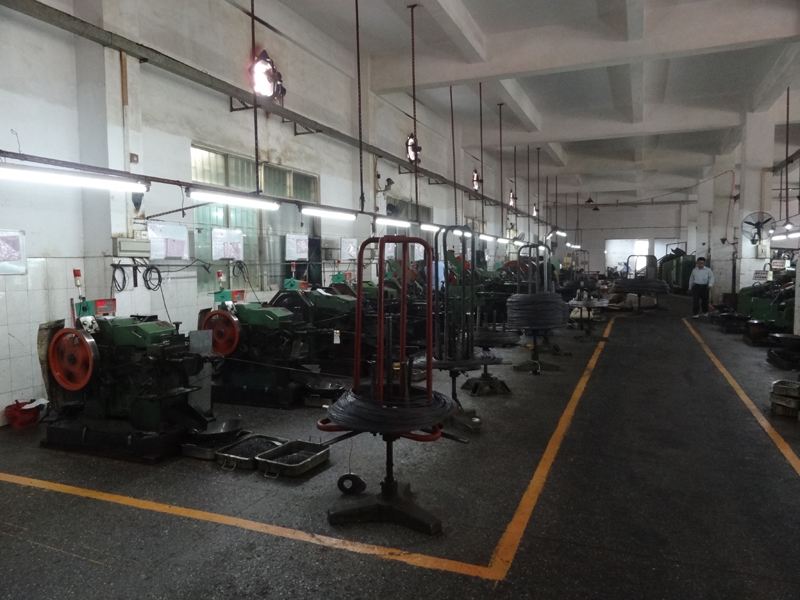

우리 생산 내부 – 45대의 기계, 10년 이상의 경험

우리는 동관 시설에 있는 45대의 냉간압조 기계로 트러스 헤드 반중공 리벳을 제조합니다. 직경 0.8mm~10mm의 리벳 생산이 가능합니다.

우리가 생산하는 것:대량 주문을 위한 표준 리벳과 비표준 헤드 프로파일 또는 길이의 맞춤형 리벳.

누가 만드는가:우리의 수석 기술자들은 평균 10년 이상의 냉간압류 경험을 보유하고 있습니다. 그들은 주름 없이 넓은 트러스 헤드가 어떻게 형성되는지 이해합니다. 낮고 넓은 돔을 만들기 위해서는 금속이 다이 안으로 고르게 흘러야 합니다.

우리가 확인하는 것:캐비티 깊이(배럴 길이의 45~55%), 헤드 직경, 헤드 높이, 생크 직경, 경도 – 모든 배치.

생산 속도:표준 직경의 경우 분당 최대 400개까지 처리할 수 있습니다.

전 세계 고객과 협력

우리는 북미, 유럽 및 아시아 전역의 제조업체에 트러스 헤드 하프 중공 리벳을 공급합니다. 우리 고객은 다음을 구축합니다.

• 플라스틱 가구 및 정원 제품 – 의자, 스툴, 테이블, 보관함
• HVAC 장비 – 덕트 연결, 팬 하우징, 패널 어셈블리
• 가전제품 – 플라스틱 하우징, 힌지 포인트, 패널 부착물
• 자동차 - 내부 트림 패널, 소프트 어셈블리, 후드 아래 구성품
• 간판 및 디스플레이 – 아크릴 및 판금 고정
• 전자 인클로저 – 플라스틱 및 얇은 금속 하우징

우리는 신속한 프로토타이핑부터 대량 생산에 이르기까지 소규모 조립 공장 및 대규모 OEM과 협력 관계를 맺고 있습니다. 우리의 강점은 유연성입니다: 맞춤형 크기, 빠른 샘플, 모든 볼륨에서 일관된 품질.

우리가 자주 대답하는 두 가지 질문

Q: "트러스 헤드 대신 플라스틱 어셈블리에 표준 둥근 헤드 리벳을 사용하면 어떻게 되나요?"

A: 가장 일반적인 실패는 풀스루입니다. 둥근 헤드의 헤드 직경은 생크의 1.6~1.8배에 불과합니다. 베어링 표면은 부드러운 소재에 비해 너무 작습니다. 시간이 지남에 따라 또는 하중이 가해지면 헤드가 플라스틱 안으로 당겨져 조인트가 파손됩니다. 생크의 2.2~2.8배에 해당하는 트러스 헤드는 하중을 면적의 약 2배로 분산시킵니다. 위의 정원 의자 사례에서는 둥근 머리가 실패했습니다. 트러스 헤드가 유지되었습니다. 부드럽거나 부서지기 쉬운 재료를 고정하는 경우 트러스 헤드는 권장되지 않습니다. 올바른 패스너입니다.

Q: "수공구를 사용하여 트러스 헤드 반중공 리벳을 설정할 수 있습니까, 아니면 공압 프레스가 필요합니까?"

A: 둘 다 작동하지만 선택은 볼륨에 따라 다릅니다. 소량(리벳 500개 미만)의 경우 수동 리벳 ​​압착기 또는 세팅 펀치가 있는 해머가 잘 작동합니다. 리벳을 철판 위에 놓고 펀치를 삽입한 후 한 번 두드립니다. 생산량(리벳 1,000개 이상)의 경우 공압식 또는 유압식 프레스를 강력히 권장합니다. 이는 일관된 세팅력, 더 빠른 사이클, 작업자 피로도 감소를 제공하고 넓은 트러스 헤드의 손상을 방지합니다. 핵심 요구 사항: 세팅 펀치는 헤드에 자국이 남지 않도록 트러스 헤드 프로파일과 일치하는 평평하거나 약간 오목한 면을 가져야 합니다. 귀하의 리벳 치수에 맞는 설정 도구를 제공할 수 있습니다. 도구 제작 리드타임은 5~7일입니다.
