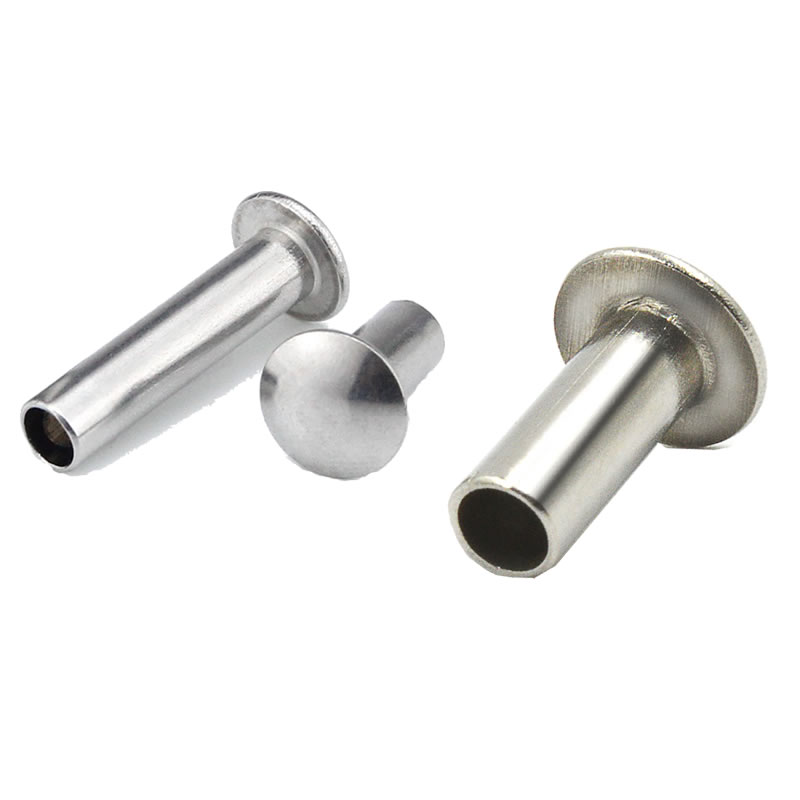

스틸 팬 헤드 리벳

강철 팬 헤드 리벳둥근 머리가 너무 산업적으로 보이고 납작한 머리가 너무 작아 보일 때 지정하는 것입니다. 직선형 측벽은 눈에 보이는 어셈블리에서 의도적으로 보이는 깨끗하고 마감된 외관을 제공합니다. 둥근 헤드보다 베어링 표면이 더 넓고(생크 직경의 1.8~2.2배, 1.6~1.8배) 프로파일이 더 낮습니다.

저탄소강으로 제작된 이 제품은 팬 헤드 리벳 소재 중 가장 높은 강도 대비 비용 비율을 제공합니다. 솔리드 및 반관형 디자인 모두 제공되며, 강도 요구사항과 생산 속도에 맞는 버전을 선택할 수 있습니다.

팬 헤드 대 라운드 헤드 – 직선 벽의 차이점

팬 헤드는 "설계된" 리벳입니다. 직선형 벽은 패스너가 단지 선반에서 떼어낸 것이 아니라 의도적으로 선택되었음을 나타내는 시각적 신호입니다. 상용 장비, 산업 기계, 중장비 하드웨어를 살펴보면 팬 헤드 리벳이 기능적 패스너뿐만 아니라 디자인 요소로 사용되는 것을 볼 수 있습니다.

다음과 같은 경우 팬 헤드를 선택하십시오.리벳이 눈에 보이고 외관이 중요합니다. 둥근 헤드보다 더 많은 베어링 영역이 필요하지만 플랫 헤드보다 더 많은 헤드 높이가 필요합니다. 간격은 적당합니다. 납작한 머리에는 빡빡하지 않고 둥근 머리에는 충분히 열리지 않습니다.

고체 대 반관형 – 어떤 디자인이 필요합니까?

최대 강도가 ​​요구되는 구조적 접합에는 솔리드를 선택하십시오. 대량 생산, 얇은 소재, 더 빠른 조립 라인을 위해서는 반관형을 선택하십시오.

실제 적용 사례 – 상업용 HVAC 공기 처리기 하우징

상업용 HVAC 공기 처리기 제조업체는 외부 하우징 패널을 조립하기 위해 눈에 보이는 패스너가 필요했습니다. 패널은 분체 코팅되었으며 건물 유지 관리 직원이 볼 수 있었습니다. 리벳은 전문적이고 의도적으로 보여야 했습니다. 둥근 머리가 너무 부피가 컸습니다. 납작한 머리에는 시각적 존재감이 부족했습니다. 디자인 팀은 눈에 보이는 것처럼 보이는 리벳을 원했습니다.

우리는 아연 도금 강철 팬 헤드 반관형 리벳(4.0mm 생크, 8.0mm 헤드, 10.0mm 배럴 길이)을 공급했습니다. 직선형 측벽은 하우징에 깨끗하고 완성된 모습을 제공했습니다. 팬 헤드는 둥근 헤드보다 낮게 위치하여 내부 구성 요소를 제거합니다. 반관형 캐비티 컷 세팅력은 3.5톤에서 1.0톤까지 가능하며 얇은 패널의 변형이 없습니다. 아연 도금은 HVAC 환경에 대한 부식 방지 기능을 제공했습니다. 고객은 100개 유닛에 걸쳐 500개 리벳을 테스트했습니다. 현장 테스트 후 풀림 현상이나 불만 사항이 없습니다. 이제 그들은 강철 팬 헤드 리벳을 매년 200,000개 일괄 주문합니다.

재료 및 마감재 – 우리가 제공하는 것

재료:저탄소강(1008/Q195/SPCC). 인장강도: 400~500MPa. 저탄소강은 뛰어난 성형성과 리벳 소재 중 가장 높은 강도 대비 비용 비율을 제공합니다.

사용 가능한 마감재:

귀하의 응용 제품이 지속적으로 젖어 있거나 해안 환경에 있는 경우 스테인리스 스틸 팬 헤드 리벳으로 전환하는 것이 좋습니다. 그 밖의 모든 것에는 올바른 마감 처리를 한 강철이 적합합니다.

Nuote Metals 소개 – 우리는 누구이며 우리는 무엇을 만드는가

우리는 냉간 압조 분야에서 10년 이상의 경험을 보유한 동관 기반의 패스너 제조업체입니다. 당사 시설에서는 솔리드 및 반관형 설계 모두에서 직경 0.8mm ~ 10mm의 리벳을 생산할 수 있는 냉간 헤딩 기계 45대를 운영하고 있습니다.

우리가 보유하고 있는 것:

• 공차– 표준 리벳 치수에서 ±0.05mm
• 재고– 0.8mm에서 10mm 생크 직경까지 3,000개 이상의 다양한 크기
• 리드타임– 재고가 있는 경우 3~5일; 맞춤 주문의 경우 15~25일
• 품질– 배송 전 100% 검사
• 인증– ISO 9001:2015

우리는 북미, 유럽, 아시아 등의 제조업체에 배송합니다.

고객이 우리를 선택하는 이유 – 신뢰할 수 있는 실제 피드백과 품질

당사의 강철 팬 헤드 리벳을 사용하는 제조업체는 일관된 품질과 안정적인 배송을 위해 당사를 다시 찾습니다. 그들이 우리에게 말하는 내용은 다음과 같습니다.

"팬 헤드 리벳의 직선형 측벽이 일관되게 형성되어 배치 간에 차이가 없습니다."– HVAC 장비 제조업체

"우리는 눈에 보이는 패널 조립을 위해 팬 헤드 리벳으로 전환했습니다. 모양이 둥근 헤드보다 훨씬 깔끔합니다."– 산업장비 제조사

"자재 인증서, 치수 보고서, 우리에게 필요한 모든 것이 문서화되어 있습니다."– 상업용 가전제품 공급업체

무엇이 그들에게 자신감을 주는가:

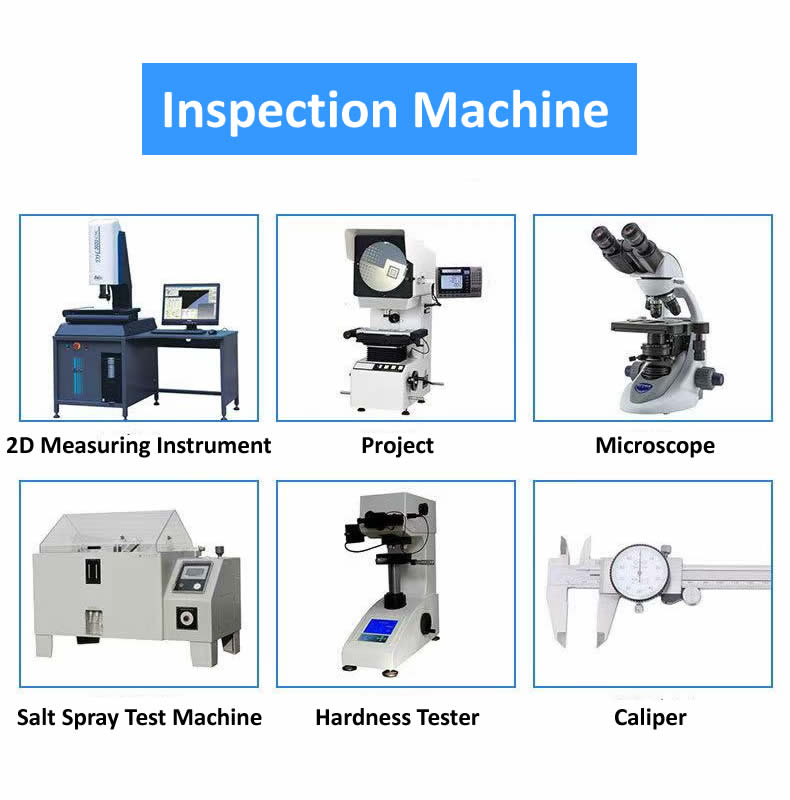

우리는 모든 배치를 확인합니다– 당사 내부 검사실에는 레이저 마이크로미터(±0.02mm 정확도), 헤드 형상 검증을 위한 광학 비교기, 2.5D 이미지 측정 시스템, 로크웰 경도 시험기, 재료 검증을 위한 분광계, 부식 테스트를 위한 염수 분무 챔버(필요한 경우) 및 도금 검증을 위한 XRF 두께 게이지가 갖추어져 있습니다. 모든 장비는 매년 교정됩니다.

우리는 모든 것을 추적합니다– 강철 와이어의 모든 코일에는 밀 테스트 인증서와 열 번호가 함께 제공됩니다. 우리는 모든 배치를 원래의 용융물까지 추적할 수 있습니다.

우리는 약속한 것을 전달합니다.– 5~7일 안에 샘플이 제공됩니다. 일정대로 생산. 모든 배송에 대한 전체 문서.

우리는 북미, 유럽 및 아시아 전역의 HVAC 장비, 산업 기계, 상업용 가전제품, 자동차 인테리어, 가구 및 중장비 제조업체와 협력하고 있습니다.

우리가 자주 대답하는 두 가지 질문

Q: "눈에 보이는 조립품을 위해 둥근 머리 리벳 대신 팬 머리 리벳을 선택해야 하는 이유는 무엇이며 비용이 더 듭니까?"

A: 팬 헤드는 더 넓은 베어링 표면(1.8–2.2× 생크 대 1.6–1.8×)과 더 낮은 프로파일을 가지고 있습니다. 둥근 헤드보다 낮게 위치합니다(헤드 직경의 약 35~40% 대 45~50%). 이는 걸림 현상이 적고 프로필이 더 깔끔하다는 것을 의미합니다. 일자형 측벽은 라운드 헤드에는 없는 뚜렷한 시각적 라인을 만들어낸다. 둥근 머리는 연속적인 곡선이므로 더욱 "산업적"으로 보입니다. 팬 헤드는 "설계된" 것처럼 보입니다. 비용 차이는 무시할 수 있습니다. 동일한 헤딩 공정, 동일한 재료, 동일한 도금입니다. 더 나은 모습을 위해 추가 비용을 지불하지 않습니다.

Q: "팬 헤드 리벳의 직선 측벽 공차는 얼마이며, 고정 강도에 영향을 줍니까?"

A: 직선 측벽의 치수 공차는 헤드 직경 ±0.10mm, 헤드 높이 ±0.05mm로 유지됩니다. 측벽 자체는 고정 강도에 영향을 미치지 않습니다. 베어링 표면과 전단 강도를 결정하는 것은 헤드 직경과 생크입니다. 직선형 측벽은 순전히 미학적입니다. 이것이 팬 헤드에 "디자인된" 모양을 부여하는 것입니다. 측벽이 직선이 아니면 리벳은 둥근 머리처럼 보일 것이며 이는 팬 헤드를 지정하는 목적을 상실하게 됩니다. 우리는 모든 첫 번째 기사에서 머리 형상을 확인합니다. 브랜드나 디자인상의 이유로 직선 측벽이 필요한 경우 당사에서 보유해 드립니다.
