스탬프 금속 부품

현대 제조에서는 금속 스탬핑의 속도, 일관성 및 비용 효율성을 제공하는 프로세스가 거의 없습니다. 기성 부품이 고유한 설계 요구 사항을 충족할 수 없는 경우 맞춤형 스탬프 금속 부품은 미션 크리티컬 어셈블리에 필요한 정확한 형상, 재료 및 성능 특성을 제공합니다.

누테메탈스10년 넘게 엔지니어링 등급 스탬핑 솔루션을 제공해 왔습니다. 당사의 맞춤형 스탬프 금속 부품은 정밀도와 반복성이 타협할 수 없는 자동차, 전자, 의료 기기, 재생 에너지, 산업 장비 등의 산업에 사용됩니다.

맞춤형 스탬프 금속 부품이란 무엇입니까?

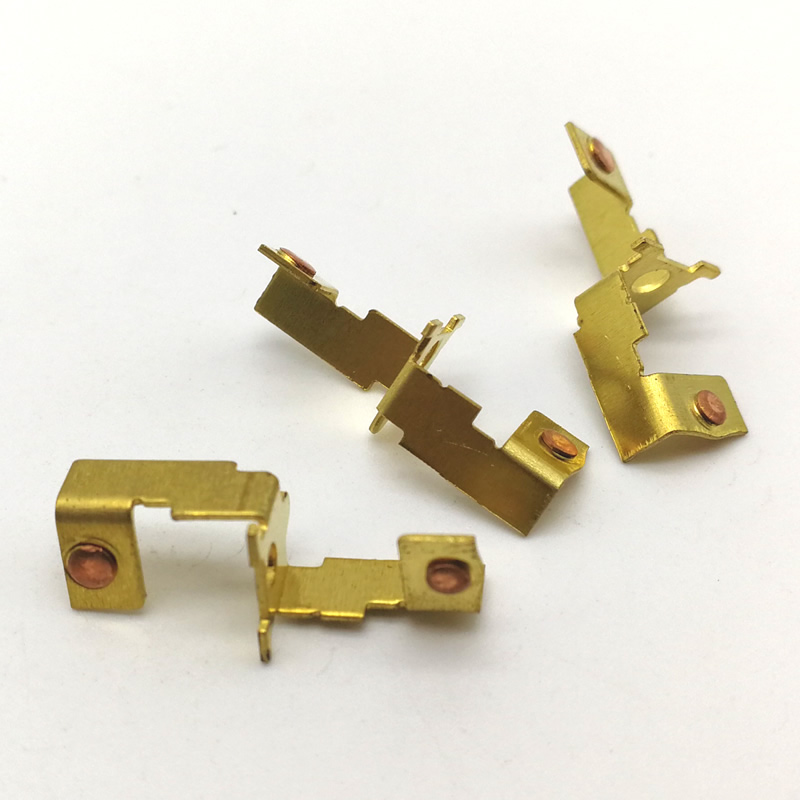

맞춤형 스탬핑 금속 부품은 맞춤형 다이가 장착된 스탬핑 프레스를 통해 금속 코일 또는 블랭크 시트를 공급하여 생산되는 부품입니다. 프레스는 금속을 절단하고, 구부리고, 형성하고, 구멍을 뚫어 완성된 형태로 만들기 위해 높은 힘을 가하며, 대개 단일 스트로크 또는 점진적인 순서로 진행됩니다.

표준 카탈로그 부품과 달리 맞춤형 스탬프 금속 부품은 다음을 포함하여 고객 사양에 맞게 설계되었습니다.

독특한 구멍 패턴, 슬롯 또는 컷아웃

특정 굽힘 각도 및 반경

엄격한 치수 공차(최저 ±0.05mm)

특수 표면 마감 또는 코팅

일관된 품질로 대량 생산

맞춤형 스탬핑 금속 부품에 Nuote Metals를 선택하는 이유는 무엇입니까?

산업 전반의 엔지니어링 경험

누테메탈스10년 이상의 실무 스탬핑 경험을 제공합니다. 우리 엔지니어링 팀은 프로토타입부터 생산까지 고객과 협력하여 제조 가능성을 위한 설계(DFM) 피드백을 제공하여 툴링 비용을 줄이고 부품 성능을 향상시킵니다.

사내 툴링 및 다이 제작

우리는 자체 스탬핑 다이를 설계하고 제조합니다. 이러한 수직적 통합을 통해 리드 타임이 빨라지고 툴링 비용이 절감되며 맞춤형 스탬핑 금속 부품의 품질에 대한 완벽한 제어가 가능해졌습니다.

유연한 생산량

프로토타입 실행: 50~1,000개

소량 생산: 10,000~50,000개

대량 생산: 10,000~1,000,000개 이상

맞춤형 스탬핑 금속 부품의 기술적 역량

누테메탈스25톤에서 200톤에 이르는 프레스를 갖춘 현대적인 스탬핑 시설을 운영하고 있습니다. 아래는 당사의 역량을 자세히 분석한 것입니다.

재료 옵션

스탬핑 공정 이용 가능

맞춤형 스탬프 금속 부품의 치수 공차

누테메탈스재료 두께와 부품 형상을 기준으로 엄격한 공차를 유지합니다.

최대 부품 치수

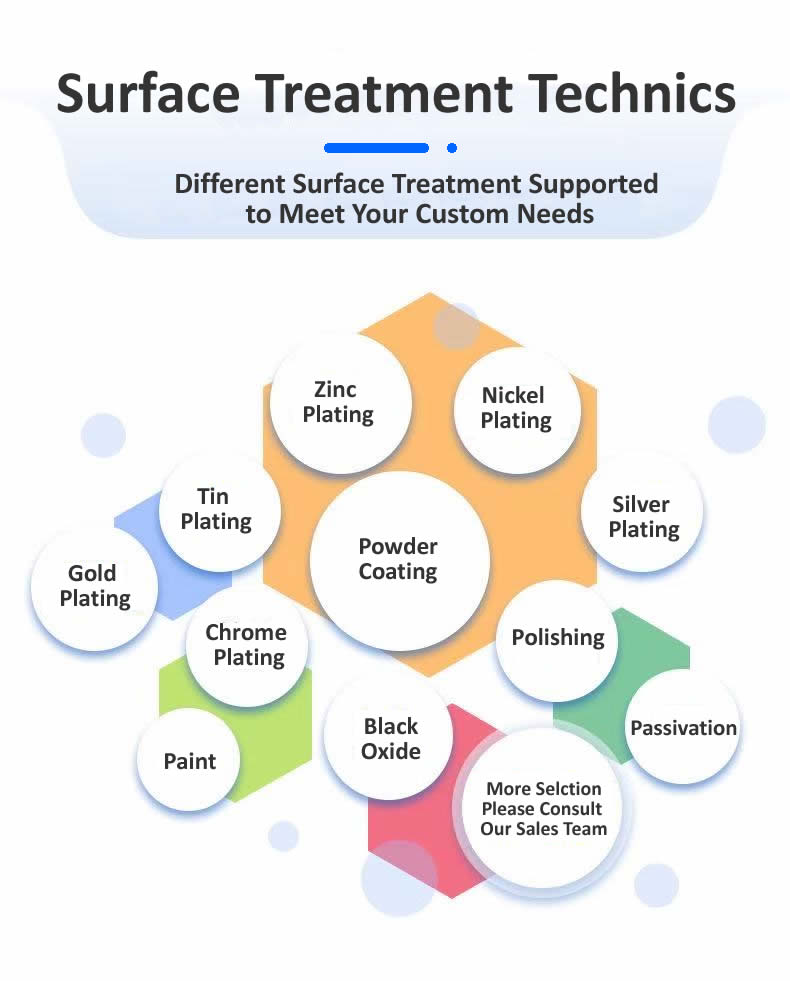

표면 마감 및 2차 작업

많은 맞춤형 스탬프 금속 부품에는 사후 스탬프 처리가 필요합니다.누테메탈스사내 및 제휴 서비스를 제공합니다.

도금 및 코팅

아연 도금 – 노란색, 파란색 또는 투명 패시베이션

니켈 도금 - 무광택 또는 광택 마감

주석 도금 – 납땜성 및 부식 방지

분체 코팅 – RAL 색상 옵션, 두께 60–120μm

아노다이징 - 알루미늄 부품, 투명 또는 컬러(유형 II)

흑색 산화물 – 가벼운 내부식성과 눈부심 방지를 위한 강철 부품

기계적 보조 작업

태핑 및 나사 가공(통과 또는 막힌 구멍)

디버링 및 가장자리 마무리

리벳팅 및 하드웨어 삽입(너트, 스터드, 스탠드오프)

용접(스팟, 프로젝션 또는 레이저)

열처리(응력완화, 어닐링)

맞춤형 스탬핑 금속 부품의 응용

누테메탈스다양한 산업 분야에 맞춤형 스탬프 금속 부품을 공급합니다. 아래는 대표적인 예입니다.

자동차 및 전기 자동차

배터리 단자 커넥터

센서 및 제어 장치용 마운팅 브래킷

HVAC 시스템 구성 요소

시트 프레임 보강재

EMI/RFI 보호용 쉴드 캔

전자 및 통신

RF 차폐 커버 및 프레임

전력반도체용 방열판

배터리 접점 및 스프링 클립

서버용 섀시 및 내부 브래킷

커넥터 하우징(차폐)

의료기기

수술 기구 구성 요소

이식형 장치 인클로저(인증된 재료 사용)

진단 장비 브래킷

멸균 트레이 삽입물

정형외과용 하드웨어 블랭크

재생에너지

태양광 패널 장착 클립 및 레일 커넥터

인버터 섀시 및 내부 브래킷

풍력 터빈 센서 마운트

배터리 에너지 저장 시스템 버스바

산업용 장비

펌프 및 밸브 구성 요소

기어박스 심 및 스페이서

컨베이어 시스템 가이드

제어판 인클로저

공압 매니폴드 플레이트

맞춤형 스탬핑 금속 부품에 대한 품질 보증 - 실제로 EEAT

누테메탈스문서화된 프로세스, 인증된 전문성, 투명한 품질 보고를 통해 Google의 EEAT 원칙을 준수합니다.

툴링 설계 경험

우리의 툴링 엔지니어들은 평균 15년의 다이 설계 경험을 갖고 있습니다. 우리는 CAD/CAM 소프트웨어(SolidWorks, AutoCAD)를 사용하여 강철을 절단하기 전에 스탬핑 순서를 시뮬레이션하여 시험 실행을 최대 40%까지 줄였습니다.

공정관리 전문성

초도품 검사(FAI) – ASME Y14.5에 따른 전체 치수 보고서

SPC 모니터링 – 생산 실행 중 중요한 치수를 추적합니다.

재료 추적성 – 각 코일 배치에 대해 유지되는 밀 인증서

공정 중 측정 – 대용량 부품을 위한 강화된 이동/불가 고정 장치

인증을 통한 권위

ISO 9001:2015 - 품질 경영 시스템

IATF 16949 – 자동차 품질 표준(요청 시 이용 가능)

RoHS 및 REACH – 모든 재료에 대한 규정 준수 문서

분쟁광물 보고 – 고객 요구 사항에 따라 사용 가능

투명성을 통한 신뢰

맞춤형 스탬프가 찍힌 금속 부품의 모든 배송에 대해 Nuote Metals는 다음을 제공합니다.

CoC(적합성 인증서)

치수 검사 보고서(측정값 포함)

재료인증(밀 시험성적서)

대표부품 사진

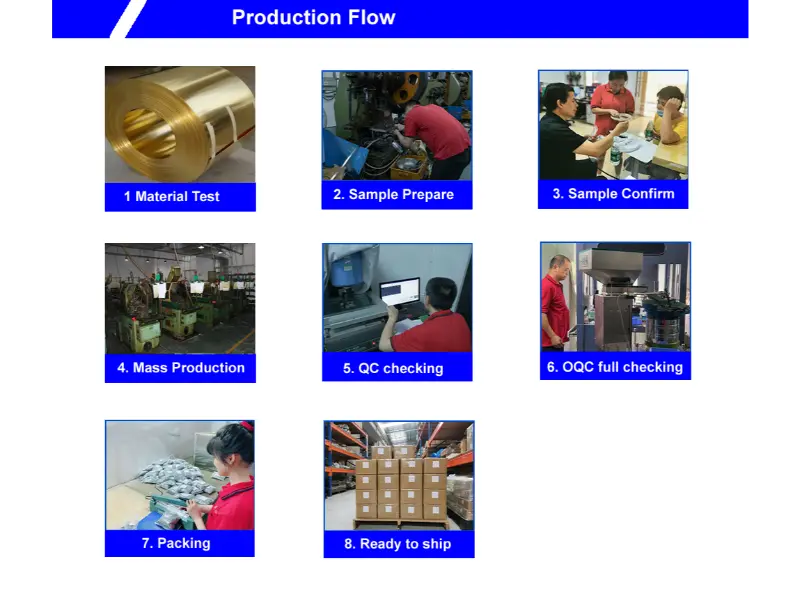

누테메탈스의 맞춤형 스탬핑 금속 부품 공정

컨셉부터 납품까지 당사의 워크플로는 예측 가능성과 품질을 보장합니다.

1단계 - 설계 및 DFM 검토

클라이언트는 2D 도면 또는 3D 모델(STEP, IGES 또는 PDF)을 제공합니다.

당사 엔지니어들이 공차, 반경 및 재료 선택을 검토합니다.

영업일 기준 2~3일 이내에 DFM 보고서 발행

2단계 - 툴링 제작

공구강 선택(대량용 D2, A2 또는 초경)

다이 플레이트, 펀치, 스트리퍼의 CNC 가공

샘플 재료 시험 – 첫 번째 부품 생산

3단계 - 샘플링 및 승인

추가 비용 없이 최대 20개의 샘플 조각 제공(승인된 툴링의 경우)

고객이 치수를 검사하고 승인합니다.

생산 전에 이루어진 모든 디자인 조정

4단계 – 생산 및 품질 관리

PO 수량에 따라 전체 생산 실행

정의된 간격으로 공정 중 검사(500~2000개마다)

AQL(ANSI/ASQ Z1.4)에 따른 최종 무작위 샘플링

5단계 - 마무리 및 배송

2차 작업 수행(도금, 태핑 등)

고객 사양에 따른 포장(벌크, 트레이, 릴 또는 백)

전체 문서가 포함된 배송

맞춤형 스탬프 금속 부품에 대해 자주 묻는 질문

다음은 맞춤형 스탬프 금속 부품과 관련하여 Nuote Metals에 접수된 가장 일반적인 기술 문의입니다.

Q1: 맞춤형 스탬프 금속 부품의 툴링 및 첫 번째 샘플에 대한 일반적인 리드 타임은 얼마나 됩니까?

A: 리드타임은 부품 복잡성과 툴링 요구 사항에 따라 달라집니다. 단일 작업 블랭킹 또는 피어싱 도구(컴파운드 다이)를 사용하는 간단한 맞춤형 스탬프 금속 부품의 경우 툴링 제작에는 일반적으로 영업일 기준 15~20일이 소요됩니다. 첫 번째 샘플은 툴링 완료 후 3~5일 후에 제공됩니다. 여러 스테이션(벤딩, 드로잉, 코이닝)이 있는 프로그레시브 다이가 필요한 복잡한 맞춤형 스탬핑 금속 부품의 경우 툴링 리드 타임은 영업일 기준 25~40일입니다. Nuote Metals는 추가 비용으로 신속한 툴링을 제공합니다. 특정 일정에 대해서는 부품 도면을 가지고 당사 엔지니어링 팀에 문의하세요. 프로토타입 툴링(알루미늄 또는 연강을 사용하는 소프트 툴링)은 생산 등급 공구강을 사용하기 전에 소량 검증 실행을 위해 7~10일 안에 생산할 수 있습니다.

Q2: 맞춤형 스탬프 금속 부품의 최소 주문 수량(MOQ)은 얼마입니까? 소규모 프로토타이핑 실행을 수용할 수 있습니까?

A: 예, Nuote Metals는 소량 프로토타입 제작과 대량 생산을 모두 지원합니다. 새로운 전용 툴링이 필요한 맞춤형 스탬핑 금속 부품의 경우 일반적인 MOQ는 툴링 비용을 상각하기 위해 5,000~10,000개입니다. 그러나 프로토타입 제작이나 파일럿 실행의 경우 임시 소프트 툴링이나 레이저 절단(굽힘이 없는 평평한 부품의 경우)을 사용하여 50~500개 정도의 유연한 수량을 제공합니다. 기존 표준 툴링 라이브러리(예: 일반 와셔 모양, 간단한 브래킷)를 사용하여 생산할 수 있는 간단한 맞춤형 스탬프 금속 부품의 경우 MOQ가 없습니다. 100개부터 주문을 받습니다. 맞춤 견적을 받으려면 도면을 제출해 주세요. 우리는 또한 샘플 프로그램도 제공합니다. 툴링 승인 후 최대 20개의 샘플 조각을 무료로 제공합니다(고객이 배송비 지불).

Q3: 맞춤형 스탬프 금속 부품에 버가 최소화되고 모서리가 날카로운지 어떻게 보장합니까? 귀하의 표준 디버링 방법은 무엇입니까?

A: 버(Burr) 제어는 맞춤형 스탬핑 금속 부품의 중요한 품질 매개변수이며, 특히 부품을 배선으로 처리하거나 조립할 때 더욱 그렇습니다. Nuote Metals는 세 가지 접근 방식을 통해 버를 해결합니다. 먼저, 다이 클리어런스를 최적화합니다. 각 재료 두께에 대해 측면당 펀치-다이 클리어런스를 5~10%로 유지하여 소스에서 버 형성을 최소화합니다. 둘째, 대부분의 맞춤형 스탬프 금속 부품의 경우 세라믹 또는 플라스틱 매체가 포함된 진동 텀블러를 사용하여 기계적 디버링을 수행하여 0.05~0.15mm의 균일한 반경을 생성합니다. 셋째, 매우 날카로운 모서리를 제거해야 하는 부품(예: 의료 또는 전자 응용 분야)의 경우 수동 디버링 또는 열 디버링을 제공합니다. 당사의 표준 버 높이 제한은 재료 두께가 1mm를 초과하는 경우 0.1mm 이하이고 재료 두께가 1mm 미만인 경우 0.05mm 이하입니다. 응용 분야에 버가 없는 가장자리가 필요한 경우(예: 피부 또는 와이어 절연체와의 접촉), 도면에 "날카로운 가장자리 없음" 또는 "가장자리 반경 0.1mm"를 지정하면 이에 따라 프로세스를 조정해 드립니다.

Q4: 맞춤형 스탬프 금속 부품에 대한 정확한 견적을 받으려면 어떤 정보를 제공해야 합니까?

A: 맞춤형 스탬프 금속 부품에 대한 정확한 견적을 제공하기 위해 Nuote Metals에는 다음과 같은 최소한의 정보가 필요합니다. 먼저, 치수, 공차 및 재료가 지정된 2D 도면(PDF) 또는 3D 모델(STEP, IGES 또는 SolidWorks)입니다. 둘째, 재료 유형 및 두께 - 확실하지 않은 경우 용도를 설명합니다(예: "부식 방지, 304 스테인리스와 유사, 1.5mm"). 셋째, 예상 연간 또는 주문 수량 - 툴링 비용 상각액은 수량에 따라 크게 달라집니다. 넷째, 표면 마감이나 2차 작업 요구 사항(도금, 태핑, 열처리)이 필요합니다. 다섯째, 품질에 중요한 특징(예: "구멍 직경은 ±0.05mm를 유지해야 함" 또는 "평탄도가 중요함"). 이 정보를 통해 Nuote Metals는 일반적으로 24시간 이내에 예산 견적을 제공하고 영업일 기준 3~5일 이내에 툴링 분석이 포함된 확정 견적을 제공합니다. 간단한 맞춤형 스탬프 금속 부품의 경우 손으로 그린 ​​스케치나 치수가 포함된 선명한 사진을 인용할 수 있습니다.

맞춤형 스탬핑 금속 부품을 위해 Nuote Metals와 파트너 관계를 맺어야 하는 이유는 무엇입니까?

올바른 스탬핑 파트너를 선택하면 치수 일관성, 비용 제어 및 공급망 신뢰성이 보장됩니다. Nuote Metals는 다음을 제공합니다:

엔지니어링 지원 – 툴링 전 DFM 분석

사내 도구 – 아웃소싱 지연이나 품질 문제 없음

재료 유연성 – 20개 이상의 합금 재고 보유

단순 부품에는 MOQ 없음 – 기존 툴링 라이브러리 사용

빠른 샘플링 – 승인된 도구를 사용한 20개의 무료 샘플

글로벌 배송 – 북미, 유럽, 아시아 및 기타 지역으로의 항공 또는 해상 운송

완벽한 추적성 – 모든 배송에 대한 재료 인증서 및 검사 보고서

연락하다누테메탈스오늘 귀하의 도면을 업로드하거나 맞춤형 스탬프 금속 부품 프로젝트에 대해 논의하십시오.
