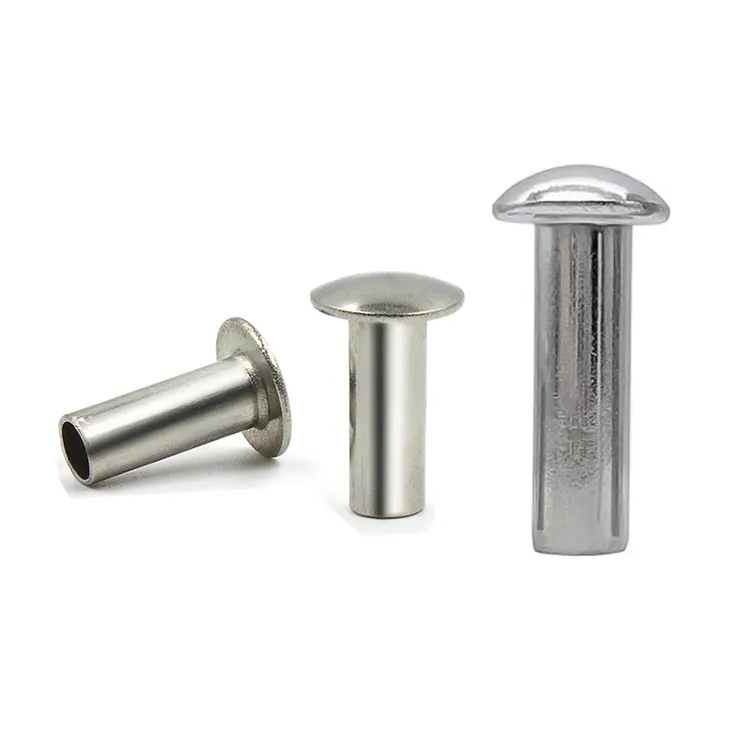

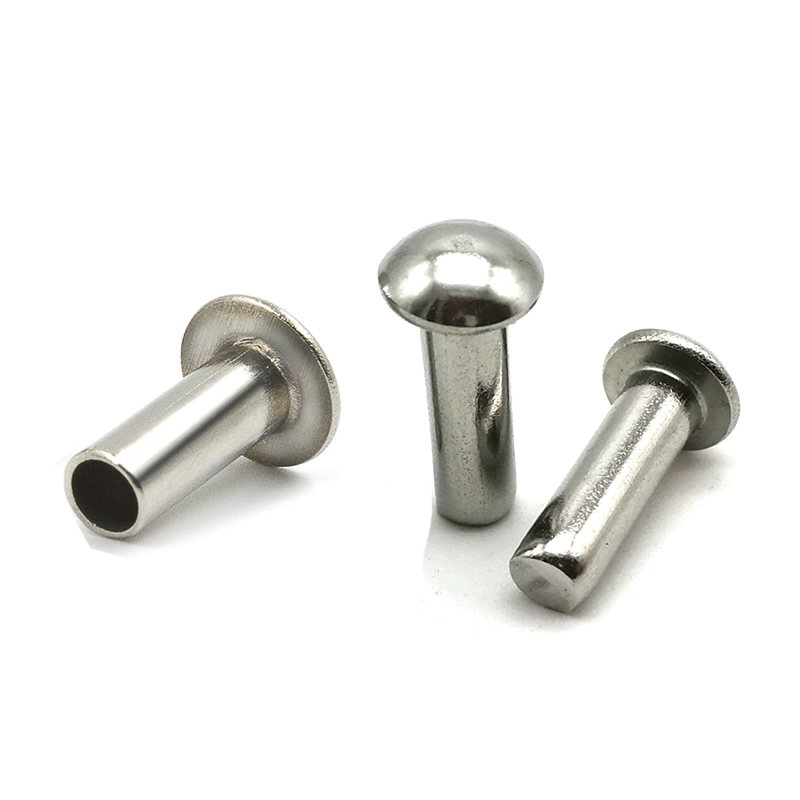

스테인레스 스틸 팬 헤드 리벳

디자이너가 팬 헤드 리벳을 선택할 때 단순히 패스너를 선택하는 것이 아닙니다. 그들은 다음과 같이 진술하고 있습니다. 이 조인트는 의도적이며 이 구성 요소는 완성되었으며 조립한 사람이 모양에 관심을 가졌습니다.

스테인레스 스틸 팬 헤드 리벳은 디자인을 반영하여 영구적으로 만듭니다. 팬 헤드의 특징인 일자형 측벽은 라운드 헤드가 부족한 깔끔한 시각적 라인을 만들어냅니다. 스테인레스 스틸 몸체는 리벳이 10년 후에도 오늘날과 동일하게 보일 것임을 보장합니다. 녹이 없습니다. 변색되지 않습니다. 마모될 도금이 없습니다.

고객이 볼 수 있거나 규제 기관의 검사를 받거나 열악한 환경에 노출되는 장비에 눈에 보이는 패스너를 지정하는 경우 스테인리스 스틸 팬 헤드 리벳은 주변의 모든 품질과 일치하는 패스너입니다.

팬 헤드의 구별 – 직선 벽이 중요한 이유

언뜻 보면 팬 헤드는 둥근 헤드와 비슷해 보입니다. 그러나 직선형 측벽이 모든 것을 변화시킵니다.

직선 벽은 시각적 신호입니다. 이는 관찰자에게 패스너가 의도적으로 선택되었음을 알려줍니다. 이것이 바로 식품 가공, 의료 장비, 해양 하드웨어, 건축 금속 가공 분야의 고급 장비 제조업체가 눈에 보이는 조립을 위해 팬 헤드 리벳을 지정하는 이유입니다.

팬 헤드 리벳에 스테인리스강을 사용해야 하는 이유

팬 헤드 리벳은 외관이 중요한 곳에 자주 사용됩니다. 외관과 부식은 천적입니다. 녹슬거나 얼룩이 있는 팬 헤드 리벳은 애초에 그것을 선택하는 목적을 무너뜨립니다.

304를 선택하세요식품 가공 장비, 상업용 주방 및 일반 옥외용.316을 선택하세요해양 환경, 해안 설치 및 염수 분무 또는 화학 물질이 사용되는 응용 분야에 적합합니다.

실제 적용 사례 – 상업용 주방 장비 하우징

상업용 식기세척기 및 음식 준비 테이블 제조업체는 외부 하우징에 눈에 보이는 패스너가 필요했습니다. 장비는 고급 레스토랑에 설치되고 정기적으로 검사됩니다. 패스너는 깨끗하고 전문적이며 의도적으로 보여야 했습니다. 환경은 습하고 뜨겁고 화학적으로 공격적입니다. 이전의 둥근 머리 리벳은 너무 산업적으로 보였습니다. 아연 도금 강철이 녹슬었습니다.

우리는 304 스테인리스 스틸 팬 헤드 반관형 리벳(4.0mm 생크, 8.0mm 헤드, 8.0mm 배럴 길이, 부동태 처리 마감)을 공급했습니다. 팬 헤드 직선 측벽은 하우징에 깨끗하고 마감된 외관을 제공했습니다. 304 스테인리스는 습기와 세척 화학물질에 저항합니다. 반관형 캐비티 컷 세팅력은 3.5톤에서 1.0톤까지 가능하며 얇은 패널의 변형이 없습니다. 고객은 100개 유닛에 걸쳐 500개 리벳을 테스트했습니다. 상업용 주방에서 18개월간 사용한 결과 녹, 풀림 현상이 전혀 발생하지 않았습니다. 현재 그들은 스테인리스 스틸 팬 헤드 리벳을 매년 200,000개 일괄 주문합니다.

Nuote Metals 소개 – 회사 및 리벳 생산

우리는 냉간압조 스테인리스강 분야에서 10년 이상의 경험을 보유한 동관 기반의 패스너 제조업체입니다. 당사 시설에서는 솔리드 및 반관형 설계 모두에서 직경 0.8mm ~ 10mm의 리벳을 생산할 수 있는 냉간 헤딩 기계 45대를 운영하고 있습니다. 우리는 표준 치수에 대해 ±0.05mm 공차를 유지하며 신속한 샘플링 및 생산을 위해 3,000개 이상의 크기를 보유하고 있습니다.

우리는 북미, 유럽, 아시아 등의 제조업체에 배송합니다.

하나의 리벳, 여덟 개의 점검 – 품질을 보장하는 방법

우리는 무작위 샘플링에 의존하지 않습니다. 스테인리스 스틸 팬 헤드 리벳의 모든 배치는 공장을 떠나기 전에 8개의 개별 품질 게이트를 통과합니다. 원칙은 간단합니다. 조기에 측정하고, 자주 측정하고, 절대로 가정하지 마십시오.

원료 직경 확인– 들어오는 스테인레스 와이어는 레이저 마이크로미터로 측정됩니다. 직경 공차: ±0.02mm. 이 범위를 벗어나는 코일은 헤더에 닿기 전에 거부됩니다.

원료 경도 확인– 각 코일의 샘플을 로크웰 경도 시험기로 테스트합니다. 스테인레스강의 경우 HRB 80-95가 필요합니다. 너무 부드러우면 리벳이 헤딩 중에 변형됩니다. 너무 단단하면 구멍이 깨질 수 있습니다.

첫 번째 기사 외관 확인– 툴링 설정 후 처음 10개의 리벳을 확대하여 육안 검사합니다. 우리는 균열, 섬광, 고르지 않은 머리 또는 표면 자국을 찾습니다. 눈에 보이는 결함이 있으면 인쇄가 중단됩니다.

첫 번째 물품 치수 확인– 동일한 10개의 리벳이 광학 비교기로 측정됩니다. 헤드 직경, 헤드 높이, 생크 직경, 전체 길이 및 캐비티 깊이. 생산이 시작되기 전에 모두 도면 공차 내에 있어야 합니다.

진행 중인 수표– 대량 생산 시 작업자는 500개당 5개의 리벳을 당깁니다. 치수는 디지털 캘리퍼와 캐비티 깊이에 대한 go/no-go 게이지로 확인됩니다. 모든 드리프트는 툴링 조정을 유발합니다.

테스트 세팅(시험 리벳팅)– 2,000개마다 3개의 리벳을 대표 재료 샘플(어셈블리와 동일한 두께 및 유형)로 설정합니다. 클린치는 대칭성과 견고성을 검사합니다. 느슨하거나 갈라진 리벳은 허용되지 않습니다.

염수 분무 테스트(필요한 경우)– 실외 또는 해양 응용 분야의 경우 ASTM B117 염수 분무 테스트를 위해 샘플을 실험실로 보냅니다. 304등급: 200~500시간. 316등급: 1,000시간 이상. 배치와 함께 인증서가 발급됩니다.

최종출고검사– 포장하기 전에 모든 리벳은 광학 선별 기계를 통과합니다. 카메라는 헤드 직경, 헤드 높이, 생크 직경, 전체 길이 및 캐비티 깊이를 확인합니다. 거부된 항목은 자동으로 배출됩니다. 그런 다음 수동 검증을 위해 무작위 AQL 샘플(레벨 II, 1.0)을 가져옵니다.

8단계를 모두 견디는 스테인리스 스틸 팬 헤드 리벳이 공장에서 출고될 준비가 되어 있습니다. 우리는 모든 수표에 대한 기록을 5년 동안 보관합니다.

우리가 자주 대답하는 세 가지 질문

Q: "테스트용 샘플을 얻을 수 있나요? 리드타임과 비용은 얼마입니까?"

A: 그렇습니다. 우리는 모든 제품에 대한 샘플을 제공합니다. 표준 재고 사양의 경우 샘플이 무료로 제공되며 배송비만 지불하시면 됩니다. 표준 크기의 경우 샘플 리드 타임은 5~7일입니다. 맞춤형 크기 또는 맞춤형 툴링의 경우 샘플 가용성 및 리드 타임은 특정 요구 사항에 따라 다릅니다. 견적 시 샘플 비용 견적과 일정을 제공해 드리겠습니다.

Q: "스테인리스 스틸 팬 헤드 리벳의 최대 전단 강도는 얼마입니까?"

답변: 5mm 솔리드 304 스테인리스 팬 헤드 리벳의 경우 단일 전단 강도는 약 11,000~13,000N입니다. 동일한 직경의 반관형 리벳은 해당 값의 80~90%, 즉 약 9,000~11,500N을 유지합니다. 이에 비해 5mm 탄소강 리벳은 비슷한 전단 강도를 갖지만 스테인리스의 내식성은 없습니다. 귀하의 응용 분야에 특정 전단 또는 인장 값이 필요한 경우 요구 사항을 보내주십시오. 귀하의 하중 조건에 적합한 크기와 디자인을 확인해 드리겠습니다.

Q: "반관형 디자인은 설치력에 어떤 영향을 미치며, 내 프레스가 이를 감당할 수 있는지 어떻게 알 수 있습니까?"

답변: 반관형 설계는 동일한 직경의 솔리드 리벳에 비해 세팅력을 약 70% 줄입니다. 예를 들어, 5mm 솔리드 스테인레스 스틸 리벳에는 약 3.5톤의 세팅력이 필요합니다. 동일한 직경의 반관형 리벳에는 약 1.0~1.2톤이 필요합니다. 이는 더 가벼운 프레스를 사용하고, 작업자의 피로를 줄이고, 얇거나 민감한 재료의 손상을 방지할 수 있음을 의미합니다. 기존 프레스가 솔리드 리벳용으로 설정된 경우 압력을 크게 줄여야 합니다. 평소 설정의 30%에서 시작하여 클린치가 깔끔하게 형성될 때까지 조정하는 것이 좋습니다. 확실하지 않은 경우 프레스 사양과 리벳 크기를 보내주시면 장비에 가장 적합한 세팅력을 추천해 드립니다.
