빠르고 안정적이며 비용 효율적인 조립을 위해 관형 리벳이 현명한 선택인 이유는 무엇입니까?

● 2026-04-09 ● - ● 나에게 메시지를 남겨주세요

조립 라인에서 시간당 수천 개의 구성 요소를 결합해야 하는 경우 매 순간, 1센트가 중요합니다. 솔리드 리벳은 강하지만 세팅 속도가 느립니다. 나사와 너트로 인해 부품이 헐거워지고 진동으로 인해 풀릴 위험이 있습니다. 관형 리벳은 검증된 중간 경로를 제공합니다. 신속하게 설치하고 안전하게 고정하며 대부분의 대안보다 비용이 저렴합니다. Nuote Metals는 고속에서 일관된 품질을 요구하는 산업을 위해 수백만 개의 관형 리벳을 생산했습니다.

이 가이드는 기본 정의부터 고급 선택 기준까지 관형 리벳에 대해 전문가가 알아야 할 모든 것을 다루고 있습니다.

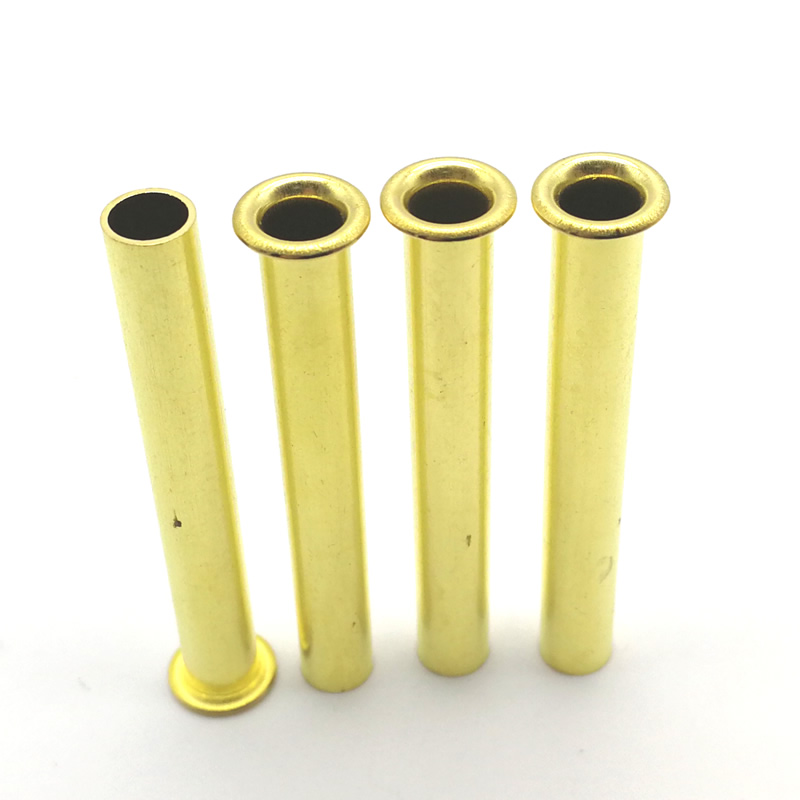

관형 리벳이란 무엇입니까? 명확한 정의

관형 리벳은 한쪽 끝에 사전 성형된 헤드가 있고 본체를 부분적으로 또는 완전히 관통하는 중공 생크가 있는 영구 기계식 패스너입니다. 중공 부분은 설치 중에 변형되어야 하는 금속 부피를 줄여 동일한 직경의 솔리드 리벳보다 훨씬 적은 힘으로 리벳을 고정할 수 있습니다.

관형 리벳의 핵심 특성

중공 생크 설계: 솔리드 리벳에 비해 세팅력을 30~60% 줄입니다.

영구 조인트: 일단 감으면 진동에도 연결이 느슨해지지 않습니다.

양면 접근 필요: 세팅을 위해 리벳의 양쪽 끝에 접근할 수 있어야 합니다.

빠른 사이클 시간: 자동화 장비에서 분당 최대 150~200개

깔끔한 마감: 롤링된 테일이 부드럽고 거친 표면을 만듭니다.

누테메탈스전체 관형 리벳과 반관형 리벳을 모두 제조하므로 고객은 적용 분야에서 요구하는 정확한 강도 대 힘 비율을 선택할 수 있습니다.

완전 관형 리벳과 반관형 리벳 - 주요 차이점

많은 구매자가 관형 리벳이라는 용어를 광범위하게 사용하지만 엔지니어링 사양에서는 전체 관형 설계와 반관형 설계를 정확하게 구분해야 합니다.

특징	전체 관형 리벳	반관형 리벳
중공 깊이	생크 길이 100%	생크 길이의 20~40%(꼬리 끝만)
세팅력	최저(고체보다 40~60% 적음)	보통(고체보다 30~50% 적음)
전단강도	솔리드 리벳 50~70%	솔리드 리벳 80~95%
일반적인 애플리케이션	부드러운 소재, 장식 트림, 경량 어셈블리	브레이크 라이닝, 힌지, 가구, 중하중 조인트
재료 두께 범위	얇은 ~ 중간(0.5~4.0mm 스택)	중간~두께(1.0~8.0mm 스택)

두 유형 모두 관형 리벳 카테고리에 속합니다. Nuote Metals는 저부하, 고속 작업에는 완전 관형을 권장하고 더 큰 구조적 무결성이 요구되는 반관형을 권장합니다.

관형 리벳의 헤드 스타일 및 구성

누테메탈스다양한 조립 요구사항과 미적 선호도에 맞게 다양한 헤드 모양의 관형 리벳을 생산합니다.

일반적인 머리 스타일

머리 스타일	모습	최고의 응용 프로그램
플랫 헤드	로우 프로파일, 넓은 플랜지	판금, 플라스틱 하우징, 브레이크 라이닝
타원형 머리	약간 돔형, 매끄러운 마감	가구, 수하물, 눈에 보이는 외부 조인트
접시 머리	표면과 같은 높이	항공우주 패널, 전자 인클로저
둥근 머리	높은 돔, 클래식한 리벳 룩	중장비, 농업 기계
트러스 헤드	매우 넓은 베어링 표면	부드러운 소재(목재, 가죽, 고무)

맞춤형 구성 가능

숄더 유형: 피벗 또는 스페이서 기능을 위한 계단식 생크

스텝 리벳: 다층 스택을 위한 가변 생크 직경

스퍼 리벳: 부드러운 재료를 물기 위한 밑면의 작은 갈래

관형 리벳용 재료 및 마감재

관형 리벳의 성능은 재료 선택에 크게 좌우됩니다.누테메탈스다양한 금속 및 표면 처리를 제공합니다.

비금속 옵션

저탄소강(C1008, C1010) : 강도가 높고 경제적이며 내식성을 위해 도금이 필요합니다. 자동차 및 일반산업에 사용됩니다.

스테인레스강(304, 316) : 내식성이 우수하고 내구성이 높습니다. 해양, 의료, 식품 가공 장비에 이상적입니다.

알루미늄(1100, 5056, 6061): 가볍고 자연적으로 부식 방지 기능이 있습니다. 항공우주 및 가전제품에 흔히 사용됩니다.

황동(C2600, C2700): 전도성이 좋고 매력적인 금색입니다. 전기 터미널 및 장식용 하드웨어에 사용됩니다.

구리: 전기 및 열 전도성이 뛰어납니다. 변압기, 접지 부품 및 열교환기에서 발견됩니다.

표면 마감

마치다	속성	일반적인 사용
아연 도금	기본적인 부식 방지, 저렴한 비용	실내 자동차 부품, 하드웨어
니켈 도금	밝고 매끄럽고 적당한 내식성	눈에 보이는 전자 장치, 장식용 패스너
주석 도금	납땜 가능한 표면	전기 연결, PCB 어셈블리
패시베이션	스테인리스강에만 유리철 제거	의료기기, 클린룸 장비
아노다이징	알루미늄용, 견고한 내마모성 층	항공우주, 아웃도어 장비

관형 리벳의 주요 산업 및 응용 분야

왜냐하면관형 리벳빠른 설정과 안정적인 클램핑을 제공하므로 많은 제조 분야에서 사용됩니다. Nuote Metals는 다음 응용 분야에 이러한 패스너를 공급했습니다.

자동차 산업

브레이크 슈 및 패드 어셈블리

클러치 페이싱 부착물

안전벨트 고정점

내부 트림 잠금장치

HVAC 댐퍼 연결

가구 및 목공

의자와 테이블 프레임 조인트

서랍 슬라이드 리벳팅

접이식 메커니즘 피벗

실내 장식품 압정 스트립

소비재 및 수하물

여행가방 손잡이 부착물

노트북 및 태블릿 힌지 어셈블리

주방용품 하우징

전동 공구 케이싱 리벳

전자 및 전기

릴레이 및 스위치 단자

변압기 코어 클램핑

배터리 팩 연결

PCB 지지 스탠드오프

의료기기

정형외과 버팀대 피벗

수술기구 관절

병원 침대 조정 메커니즘

진단 장비 프레임

가죽 및 섬유 제품

벨트 구멍 보강

가방 및 배낭 스트랩 부착물

마구 및 승마 하드웨어

캔버스 및 타포린 아일렛 보강

관형 리벳 사용의 장점

제조사가 선택하는 이유관형 리벳~ 위에솔리드 리벳, 블라인드 리벳 또는 나사식 패스너? Nuote Metals는 다음과 같은 이점을 강조합니다.

이점	설명
낮은 설치력	솔리드 리벳보다 30~60% 적어 작업자의 피로와 공구 마모 감소
고속 설정	자동화 시스템은 분당 150~200개의 리벳을 설치할 수 있습니다.
영구 조인트	진동이나 반복적인 하중에도 실이 풀리지 않습니다.
깔끔한 외관	롤링된 꼬리는 부드럽고 일관되며 날카로운 모서리가 없습니다.
자재 절감	중공형 디자인은 솔리드 리벳보다 원자재를 덜 사용합니다.
보조 하드웨어 없음	와셔, 너트 또는 잠금 와셔가 필요하지 않습니다.
간편한 육안 검사	적절하게 형성된 롤이 즉시 표시됩니다.

귀하의 어셈블리에 적합한 관형 리벳을 선택하는 방법

올바른 관형 리벳을 선택하려면 5가지 주요 매개변수를 평가해야 합니다.

1. 재료 스택 두께

접합할 모든 레이어의 총 두께를 측정합니다.

완전 관형 리벳의 경우: 길이 = 스택 두께 + 0.5–1.0 mm

반관형 리벳의 경우: 길이 = 스택 두께 + 0.8–1.2 × 생크 직경

2. 부하 요구 사항

전단 하중: 반관형 리벳이 선호됩니다.

인장(당김) 하중: 큰 플랜지가 있는 전체 관형 리벳

혼합 하중: 트러스 헤드가 있는 반관형

3. 환경조건

실내 건조: 아연 도금 강철

실외 습도: 스테인리스 스틸 또는 양극 처리된 알루미늄

바닷물 노출: 316 스테인레스 스틸 또는 황동

고온(150°C 이상): 강철 또는 스테인리스강

4. 생산량

용량	권장 설정 방법
낮음(5,000 미만)	수동 또는 공압 프레스
중형(5,000~50,000)	공압 또는 서보 프레스
높음(50,000 이상)	완전 자동 리벳팅 시스템

5. 홀 준비 품질

구멍 직경은 리벳 생크보다 0.05~0.10mm 커야 합니다.

버(Burr) 없는 구멍은 롤 형성 중 균열을 방지합니다.

두께가 1.5mm를 초과하는 재료에는 양면 디버링을 권장합니다.

관형 리벳 설치 모범 사례

관형 리벳에서 기대되는 성능을 얻으려면 적절한 설정이 필수적입니다.누테메탈스다음 프로세스를 권장합니다.

단계별 설치

구멍 준비 - 직경을 수정하기 위해 드릴이나 펀치를 사용합니다. 모든 버를 제거

리벳 삽입 – 접근 가능한 쪽에 머리를 놓고 속이 빈 꼬리가 튀어나옴

머리 지지 – 머리 모양에 맞는 평평하거나 오목한 모루를 사용하십시오.

축 방향 힘 적용 – 리벳 프레스, 해머 도구 또는 자동 세터 사용

굴러가는 모습을 관찰하세요. 속이 빈 꼬리가 갈라지지 않고 바깥쪽으로 고르게 말려야 합니다.

조인트 확인 – 롤링된 헤드는 균일해야 하며 재료와 단단히 접촉해야 합니다.

일반적인 설치 결함 및 해결 방법

결함	가능한 원인	시정 조치
갈라진 롤	과도한 힘 또는 리벳이 너무 단단함	설정 압력을 줄이십시오. 재료 경도 확인
오프 센터 롤	잘못 정렬된 펀치 또는 구부러진 리벳	툴링 재정렬; 리벳 직진도 확인
롤이 부족함	리벳이 너무 짧거나 힘이 너무 약함	리벳 길이를 늘리거나 압력을 설정하세요.
편평한 롤	힘이 너무 높거나 모루가 부정확함	힘을 줄이십시오. 올바른 모루 프로파일을 사용하십시오
분할 생크	구멍이 너무 작거나 리벳 크기가 너무 큼	구멍 직경 및 리벳 공차 확인

누테메탈스모든 리벳 크기와 재료 조합에 대한 자세한 설정 차트와 툴링 권장 사항을 제공합니다.

【관형 리벳】FAQ – 자주 묻는 질문에 대한 답변

Q1: 차이점은 무엇인가요?관형 리벳블라인드 리벳(팝 리벳)?

A: 가장 중요한 차이점은 설치 액세스입니다. 관형 리벳은 조인트의 양쪽 측면에 접근할 수 있어야 합니다. 한쪽은 머리를 지지하고 다른 쪽은 롤링된 테일을 형성합니다. 블라인드 리벳(종종 팝 리벳이라고도 함)은 단면 설치용으로 설계되었습니다. 한쪽에서 삽입하고 맨드릴을 본체를 통해 당겨서 블라인드 쪽을 확장합니다. 관형 리벳은 일반적으로 동일한 직경의 블라인드 리벳보다 더 높은 전단 강도와 깔끔한 마감 외관을 제공합니다. 그러나 어셈블리에 뒷면에 접근할 수 없는 폐쇄된 부분이 있는 경우 블라인드 리벳이 유일한 선택입니다. Nuote Metals는 두 제품군을 모두 제조합니다. 양면 접근이 가능한 개방형 구조의 경우 관형 리벳은 일반적으로 자동화 라인에 설치하는 것이 더 경제적이고 빠릅니다.

Q2: 적용 분야에 맞는 올바른 관형 리벳 길이를 어떻게 계산합니까?

A: 완전 관형 리벳과 반관형 리벳의 공식은 약간 다릅니다. 전체 관형 리벳의 경우 다음을 사용합니다. 리벳 길이 = 재료 스택 두께 + 0.5~1.0mm. 추가 길이는 롤 헤드를 형성합니다. 예를 들어 총 두께가 2.5mm인 두 시트를 결합하는 경우 리벳 길이를 3.0~3.5mm로 선택합니다. 반관형 리벳의 경우 다음을 사용합니다. 리벳 길이 = 재료 스택 두께 + 0.8 ~ 1.2 × 리벳 직경. 예: 3.0mm 직경의 리벳이 있는 3.0mm 스택은 3.0 + (1.0 × 3.0) = 6.0mm 길이를 제공합니다. 빈 부분이 꼬리 부분에만 있기 때문에 더 긴 돌출부가 필요하며 적절한 롤을 형성하려면 더 많은 재료가 필요합니다. Nuote Metals는 전체 생산 전에 올바른 크기를 확인할 수 있도록 무료 길이 선택 차트와 샘플 키트를 제공합니다.

Q3: 관형 리벳을 플라스틱 또는 복합 재료와 함께 사용할 수 있습니까?

예. 하지만 구멍 설계 및 설정 매개변수에 특별한 주의를 기울여야 합니다. 관형 리벳은 다양한 엔지니어링 플라스틱(ABS, 폴리카보네이트, 나일론) 및 유리섬유나 탄소섬유와 같은 복합재료와 잘 작동합니다. 그러나 이러한 재료는 금속보다 클램핑 압력과 구멍 공차에 더 민감합니다. Nuote Metals는 플라스틱/복합재 어셈블리에 대해 다음을 권장합니다.

조임력을 분산하려면 더 큰 플랜지 헤드(트러스 또는 플랫 헤드)를 사용하십시오.

리벳 생크에 대해 구멍 직경 공차를 0.10–0.15mm로 늘립니다.

강철 대 강철 응용 분야에 비해 세팅력을 20~30% 줄입니다.

얇은 플라스틱(1.5mm 미만)의 경우 뒷면 와셔를 사용하거나 중공 깊이가 얕은 반관형으로 전환하는 것을 고려하세요.

항상 생산 전 샘플 쿠폰으로 테스트하세요

누테메탈스특히 플라스틱 및 복합재 조립에 최적화된 헤드 형상의 관형 리벳을 공급할 수 있습니다.
