반관형 리벳이 강도와 설치 효율성 사이에서 최적의 균형을 이루는 이유는 무엇입니까?

● 2026-04-08 ● - ● 나에게 메시지를 남겨주세요

영구적인 기계적 고정의 세계에서는 흑백 중에서 선택하는 경우가 거의 없습니다.솔리드 리벳최대 강도를 제공하지만 상당한 설정력이 필요합니다.전체 관형 리벳설치는 쉽지만 부하 용량이 부족합니다. 이 두 가지 극단 사이에는 엔지니어링 최적의 지점이 있습니다.세미 관형 리벳. Nuote Metals는 자동차 브레이크 시스템부터 가전제품까지 다양한 산업에 사용되는 수백만 개의 반관형 리벳을 제조하여 올바른 설계 절충안이 탁월한 가치를 제공한다는 것을 입증했습니다.

이 기사에서는 반관형 리벳의 정의, 유형, 재료, 용도 및 선택 기준에 대한 기술적이면서도 실용적인 가이드를 제공합니다. 설계 엔지니어, 제조 관리자 및 품질 전문가를 위해 작성된 이 콘텐츠는 입증된 EEAT 원칙을 따르며 안정적이고 비용 효율적인 체결 솔루션을 찾는 구매자의 검색 의도와 일치합니다.

반관형 리벳이란 무엇입니까? 명확한 정의

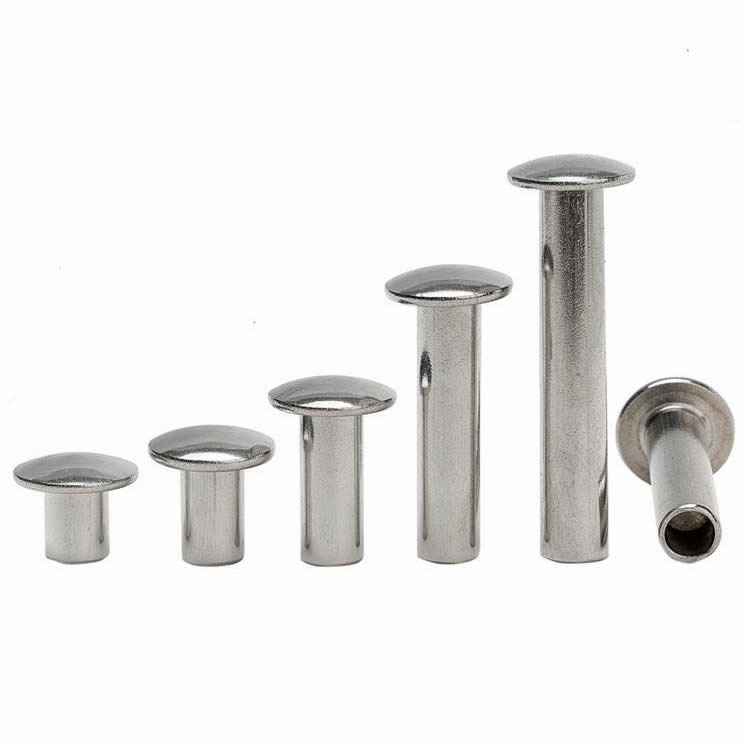

반관형 리벳은 단단한 머리와 꼬리 끝에서 부분적으로 비어 있는 생크가 있는 영구 패스너입니다. 일반적으로 중공 깊이는 전체 생크 길이의 20%~35%입니다. 이러한 부분적인 공동은 설치 중에 변형되어야 하는 재료의 양을 줄여 솔리드 리벳의 전단 강도를 대부분 유지하면서 필요한 세팅력을 낮춥니다.

핵심 구조적 특성

솔리드 헤드 섹션: 하중 지지 인터페이스에서 완전한 재료 무결성을 제공합니다.

할로우 테일 섹션: 솔리드 리벳에 비해 설치력을 30~50% 줄입니다.

제어된 붕괴: 세팅 중에 빈 부분이 바깥쪽으로 굴러가며 보조 헤드를 형성합니다.

균일한 벽 두께: 예측 가능한 변형과 일관된 접합 품질 보장

넓은 직경 범위: 일반적으로 1.6mm ~ 8.0mm까지 사용 가능

이러한 속성은세미 관형 리벳양쪽에 접근이 가능하지만 고속, 낮은 힘의 설치가 필요한 응용 분야에 이상적입니다.

반관형 리벳의 유형 - 헤드 스타일 및 구성

누테메탈스는 다양한 조립 요구 사항에 맞게 다양한 헤드 스타일의 반관형 리벳을 제조합니다.

머리 스타일	설명	일반적인 애플리케이션
플랫 헤드	로우 프로파일, 넓은 베어링 표면	자동차 브레이크 라이닝, 클러치 페이싱
타원형 머리	약간 돔형, 미적 마감	가구 조립품, 수하물 하드웨어
접시 머리	매끄러운 외관을 위한 플러시 표면	항공기 내부 패널, 전자 인클로저
둥근 머리	최대 헤드 강도를 위한 풀 돔	중장비, 농업 기계
트러스 헤드	매우 넓은 베어링 표면	부드러운 소재(플라스틱, 목재, 가죽)
숄더형	피벗 또는 스페이서 기능을 위한 계단식 생크	접이식 메커니즘, 도구 조인트

중공 깊이 백분율별

깊이 카테고리	생크의 빈 %	힘 설정	최고의 사용 사례
얕은	15~20%	높음(고체에 가까움)	필요한 최대 전단 강도
기준	25~35%	보통의	범용, 가장 일반적
깊은	40~50%	낮추다	부드럽거나 얇은 재료, 고속 조립

반관형 리벳용 재료 및 마감재

재료 선택은 기계적 성능, 내식성 및 비용에 직접적인 영향을 미칩니다. Nuote Metals는 광범위한 범위의 반관형 리벳을 공급합니다.

비금속

저탄소강(C1008, C1010, C1018) :강도가 높고 경제적이며 널리 사용됩니다. 부식 방지를 위해 도금이 필요합니다.

스테인레스강(304, 316):내식성이 우수하고 내구성이 높습니다. 의료, 해양, 식품 장비에 이상적입니다.

알루미늄(5056, 6061, 1100):가볍고 자연적으로 부식 방지 기능이 있습니다. 항공우주 및 가전제품에 사용됩니다.

황동(C2600, C2700) :좋은 전도성, 매력적인 외관, 내식성. 전기 및 장식 응용 분야에서 일반적입니다.

구리:가장 높은 전기 및 열 전도성. 전기 터미널 및 열교환기 어셈블리에 사용됩니다.

표면 마감

마치다	속성	일반적인 응용
아연 도금(투명, 황색, 흑색)	기본적인 부식 방지, 저렴한 비용	자동차 내장부품, 하드웨어
니켈 도금	밝고 매끄럽고 적당한 내식성	전자제품, 눈에 보이는 장식 패스너
주석 도금	납땜 가능한 표면	전기 연결, PCB 어셈블리
패시베이션	스테인레스강의 경우 유리철 제거	의료 기기, 식품 가공 장비
아노다이징	알루미늄용, 견고한 내마모성 표면	항공우주 및 실외 애플리케이션

주요 산업 및 실제 응용 분야

반관형 리벳은 신뢰성과 조립 속도가 공존해야 하는 수천 가지 제품에서 찾아볼 수 있습니다. Nuote Metals는 이러한 패스너를 다음 부문에 공급했습니다.

자동차 산업

브레이크 라이닝 및 패드 부착

클러치 페이싱 리벳팅

안전벨트 앵커 어셈블리

도어 힌지 피벗 포인트

HVAC 댐퍼 연결

가구 및 목공

의자와 테이블 프레임 조인트

서랍 슬라이드 어셈블리

접이식 메커니즘 피벗

실내 장식품 압정 스트립

소비재 및 수하물

여행가방 손잡이 부착물

노트북 힌지 리벳

주방용품 어셈블리

전동 공구 하우징

전자 및 전기

릴레이 및 스위치 접점

터미널 보드 고정

변압기 코어 클램핑

배터리 팩 조립

의료기기

정형외과 버팀대 피벗

수술기구 관절

진단 장비 프레임

병원 침대 메커니즘 구성 요소

농업 및 산업 장비

컨베이어 벨트 패스너 부착물

트랙터 제어 연결

펌프 하우징 어셈블리

필터 요소 엔드 캡

대안에 비해 반관형 리벳 사용의 장점

솔리드 리벳, 전체 관형 리벳 또는 나사형 패스너 대신 반관형 리벳을 선택하는 이유는 무엇입니까?누테메탈스다음과 같은 엔지니어링 및 경제적 이점을 강조합니다.

이점	설명
낮은 설치력	솔리드 리벳보다 힘이 30~50% 적고 작업자의 피로와 공구 마모가 줄어듭니다.
빠른 설정주기	대용량 자동화 조립 라인에 이상적(분당 최대 200개 리벳)
우수한 전단강도	일반적으로 솔리드 리벳 강도의 80~95%, 완전 관형 강도를 훨씬 초과
일관된 클린치	제어된 롤 형성으로 모든 조인트에 걸쳐 균일한 클램핑력 보장
실 풀림 없음	영구 변형은 진동으로 인한 백아웃이 없음을 의미합니다.
비용 효율적	솔리드 리벳보다 재료비가 저렴합니다. 볼트보다 빠른 설치
깔끔한 외관	롤링된 테일은 블라인드 측에 매끄럽고 거친 부분이 없는 마감을 제공합니다.

고체 대 반관형 대 완전 관형 – 비교표

올바른 사양을 위해서는 세 가지 주요 리벳 제품군 간의 차이점을 이해하는 것이 필수적입니다.

재산	솔리드 리벳	반관형 리벳	전체 관형 리벳
중공 깊이	0%	생크의 20~40%	살크 100%
설치력	제일 높은	보통(고체보다 30~50% 적음)	최저
전단강도	100% 기준선	고체의 80~95%	고체의 50~70%
재료비	낮은	낮음(단단함보다 약간 낮음)	매우 낮음
일반적인 직경 범위	1.6 – 12.0mm	1.6 – 8.0mm	1.0 – 6.0mm
최고의 응용 프로그램	1차 구조, 극한 하중	일반 조립, 중-고하중	경량, 부드러운 소재, 장식용
설치 접근	양면 필수	양면 필수	양면 필수

주요 하중 지지 구조가 아닌 대부분의 산업용 조립품에 대해 반관형 리벳은 강도, 속도 및 경제성의 최상의 조합을 제공합니다.

반관형 리벳 선택 기준

최적의 접합 품질을 얻으려면 반관형 리벳을 지정하기 전에 다음 매개변수를 평가하십시오.

1. 재료 스택 두께

접합할 모든 레이어의 총 두께를 측정합니다.

리벳 길이 선택 = 스택 두께 + 0.5~1.0mm(표준 롤의 경우)

더 단단한 재료의 경우 돌출부를 1.2–1.5mm로 늘립니다.

2. 필수 전단 및 인장 하중

최대 서비스 부하 추정

직경 및 재료별 강도 등급은 Nuote Metals 기술 데이터 시트를 참조하세요.

3. 환경조건

실내 건조: 아연 도금 강철

실외 또는 습기가 많은 곳: 스테인리스 스틸 또는 알루미늄

바닷물 노출: 316 스테인레스 스틸 또는 황동

고온: 강철 또는 스테인리스강(알루미늄은 150°C 이상에서 약화됨)

4. 조립량 및 자동화 수준

저용량(10,000 미만): 수동 또는 공압 프레스

중간 볼륨(10,000~100,000): 공압식 또는 서보 프레스

대용량(100,000개 이상): 진동 피드를 갖춘 자동 리벳팅 시스템

5. 머리 스타일 및 미적 요구 사항

플러시 표면: 카운터성크 헤드

부드러운 소재의 최대 베어링: 트러스 헤드

범용: 플랫 또는 타원형 헤드

6. 홀 준비 품질

구멍 직경은 리벳 생크보다 0.05~0.10mm 커야 합니다.

일관된 롤 형성을 위해서는 버(Burr) 없는 구멍이 필수적입니다.

반관형 리벳 설치 모범 사례

반관형 리벳에서 기대되는 성능을 달성하려면 적절한 설정이 중요합니다.누테메탈스다음 프로세스를 권장합니다.

단계별 설정 절차

깨끗한 구멍을 뚫거나 펀칭합니다. 날카로운 도구를 사용하여 버를 방지합니다.

양면 디버링 – 롤링된 테일에 균열을 일으킬 수 있는 모든 날카로운 모서리를 제거합니다.

리벳 삽입 - 머리가 접근 가능한 쪽을 향하고 속이 빈 꼬리가 튀어나옴

모루 위치 – 오목하거나 평평한 모루로 머리를 지지합니다.

축력 적용 – 리벳 프레스 또는 자동 세터 사용

롤 형성 관찰 – 속이 빈 꼬리가 바깥쪽으로 균일하게 말려 부드러운 2차 헤드를 형성해야 합니다.

일반적인 설치 결함 및 예방

결함	원인	해결책
갈라진 롤	과도한 힘 또는 열악한 재료 연성	압력을 줄이십시오. 리벳 경도 사양 확인
오프 센터 롤	잘못 정렬된 툴링 또는 구부러진 리벳	펀치와 모루 정렬 확인
롤이 부족함	리벳이 너무 짧거나 힘이 너무 약함	리벳 길이를 늘리거나 압력을 설정하세요.
편평한 롤	힘이 너무 높거나 모루가 부정확함	힘을 줄이십시오. 적절한 모루 프로파일을 사용하십시오
분할 생크	구멍이 너무 작거나 리벳이 너무 큼	구멍 직경 공차 확인

누테메탈스는 모든 표준 반관형 리벳 크기에 대한 설정 도구 권장 사항 및 스트로크 높이 차트를 제공합니다.

【반관형 리벳】FAQ – 자주 묻는 질문과 답변

Q1: 차이점은 무엇인가요?반관형 리벳관형 리벳?

A: 주요 차이점은 중공 부분의 깊이에 있습니다. 반관형 리벳에는 꼬리 끝에서 자루 길이의 20~40%만 연장되는 빈 구멍이 있습니다. 생크의 나머지 부분은 단단합니다. 이 설계는 솔리드 리벳의 전단 강도를 대부분 유지하면서 설치력을 30~50% 줄입니다. 완전 관형 리벳은 생크 전체가 비어 있어 강도와 고정력이 크게 저하됩니다. 자동차 브레이크 라이닝이나 가구 프레임과 같이 고속 조립으로 우수한 부하 용량이 필요한 응용 분야의 경우 반관형 리벳이 올바른 선택입니다. 완전 관형 리벳은 경량, 장식용 또는 부드러운 소재 조인트에 더 적합합니다. Nuote Metals는 두 가지 유형을 모두 제공하며 당사 엔지니어링 팀은 귀하의 특정 부하 및 생산 요구 사항에 따라 결정하는 데 도움을 드릴 수 있습니다.

Q2: 어셈블리에 대한 올바른 반관형 리벳 길이를 어떻게 계산합니까?

A: 반관형 리벳 길이의 표준 공식은 리벳 길이 = 자재 스택 두께 + 0.8 ~ 1.2 × 리벳 직경입니다. 돌출 부분은 롤 헤드를 형성하는 데 사용됩니다. 예를 들어, 직경 3.0mm의 리벳을 사용하여 전체 두께가 3.0mm인 두 개의 강판을 접합하는 경우 권장 길이는 3.0mm + (1.0 × 3.0mm) = 6.0mm입니다. 이로 인해 3.0mm의 생크가 돌출되어 직경 약 4.5~5.0mm의 보조 헤드로 굴러갑니다. 알루미늄이나 플라스틱과 같은 부드러운 재료의 경우 범위의 낮은 끝(0.8 × 직경)을 사용하십시오. 스테인리스강과 같이 더 단단한 재료의 경우 더 높은 쪽(직경 1.2배)을 사용하십시오. Nuote Metals는 모든 재료 조합에 대한 길이 선택 차트를 제공합니다. 확실하지 않은 경우 2~3개의 인접한 길이로 무료 샘플을 요청하고 실제 조립 라인에서 테스트해 보세요.

Q3: 반관형 리벳을 자동화 조립 라인에 사용할 수 있습니까?

예. 대용량 자동 설정을 위해 특별히 설계되었습니다. 반관형 리벳은 부분적으로 빈 부분이 있어 예측 가능하고 낮은 힘의 변형이 가능하기 때문에 많은 자동 조립 작업에서 선호되는 패스너입니다. 현대식 자동 리벳팅 시스템은 분당 100~200개의 속도로 반관형 리벳을 설치할 수 있습니다. Nuote Metals는 모든 주요 리벳 세팅 장비 브랜드와 호환되는 테이프 앤 릴 포장, 진동 보울 지원 벌크 포장 및 스틱 공급 형식의 반관형 리벳을 공급합니다. 자동화를 위한 주요 고려 사항에는 리벳 동심도(중공 부분이 완벽하게 동축이 되도록 보장), 일관된 경도(균열된 롤 방지) 및 균일한 헤드 형상이 포함됩니다. Nuote Metals는 자동화 라인에서 헤드 및 생크 치수를 100% 육안으로 검사하여 모든 배치에 통계적 공정 제어를 적용합니다. 또한 전체 생산 전에 리벳 및 툴링 호환성을 검증하기 위해 시설에서 샘플 설정 시험을 제공합니다.
