기사 요약: 알루미늄 반중공 리벳가벼운 무게, 감소된 설치력, 내부식성 및 안정적인 영구 고정을 결합합니다. 이 가이드에서는 엔지니어와 구매팀이 효율적인 생산을 위해 올바른 리벳을 선택하는 데 도움이 되도록 구조, 합금 옵션, 장점, 헤드 스타일, 마감, 적용, 제조 공정 및 품질 고려 사항을 설명합니다.
목차
하프 할로우 리벳에 알루미늄을 선택하는 이유는 무엇입니까?
알루미늄 반중공 리벳은 다른 패스너와 어떻게 비교됩니까?
실제 전자 애플리케이션이 우리에게 무엇을 말해 줄 수 있습니까?

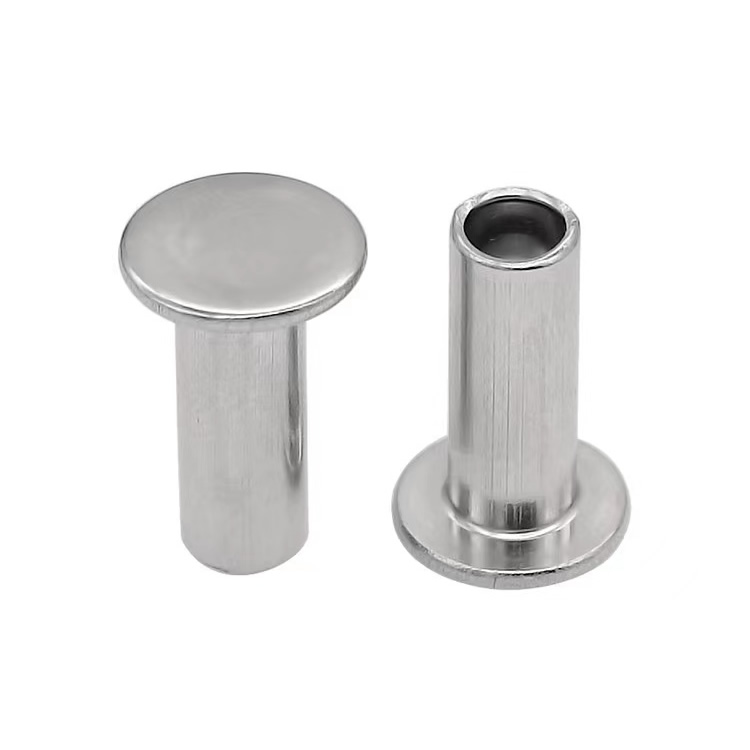

알루미늄 반중공 리벳이란 무엇입니까?
누오테제품알루미늄 반중공 리벳효율적인 설치와 함께 가볍고 영구적인 고정 솔루션이 필요한 응용 분야에 적합합니다. 반관형 리벳, 반관형 리벳 또는 속이 빈 끝 리벳으로도 알려진 이 패스너는 완전히 단단한 생크가 아닌 테일 부분에 부분적으로 빈 부분이 있습니다.
이 구멍은 리벳 작동 원리의 중요한 부분입니다. 설치하는 동안 중공 끝부분이 변형되어 바깥쪽으로 굴러가므로 기존의 솔리드 리벳보다 훨씬 적은 설정력으로 안전한 기계적 클린치를 생성합니다. 따라서 이 설계는 얇은 재료, 회전식 부품, 대량 조립 및 과도한 설치 압력으로 인해 작업물이 변형될 수 있는 응용 분야에 특히 유용합니다.
누오테의 알루미늄 버전은 1100 순수 알루미늄과 5052/5056 알루미늄 합금으로 제공되며 생크 직경은 약 0.8~8.0mm이고 다양한 헤드 구성과 표면 마감 처리가 되어 있습니다.
하프 할로우 리벳에 알루미늄을 선택하는 이유는 무엇입니까?
재료 선택은 체결 시스템의 전반적인 성능에 직접적인 영향을 미칩니다. 알루미늄은 부품 무게를 줄이는 것이 중요한 설계 목표일 때 특히 매력적입니다.
- 낮은 무게:알루미늄의 무게는 강철의 약 1/3에 불과하므로 완성된 조립품의 질량을 줄이는 데 도움이 됩니다.
- 내식성:알루미늄은 자연적으로 보호 산화물 층을 형성하므로 기존의 방청 도금 필요성이 줄어듭니다.
- 비자성 특성:알루미늄은 자성 재료가 민감한 부품을 방해할 수 있는 조립품에 적합합니다.
- 낮은 힘으로 설치:반중공 구조 덕분에 솔리드 리벳보다 훨씬 적은 힘으로 테일이 확장될 수 있습니다.
- 생산 효율성:이 설계는 반복 가능한 대량 조립을 위한 자동화된 리벳팅 장비와 잘 작동합니다.
- 디자인 유연성:다양한 알루미늄 합금, 헤드 스타일, 치수 및 마감재를 적용 요구 사항에 따라 선택할 수 있습니다.
휴대용 전자 제품, 드론, 경량 장비, 스포츠 용품 또는 얇은 알루미늄 인클로저를 설계하는 엔지니어의 경우 이러한 특성은 고정 성능과 무게 감소 간의 유용한 균형을 제공할 수 있습니다.
올바른 알루미늄 합금을 어떻게 선택합니까?
모든 알루미늄 응용 분야에 동일한 강도 수준이 필요한 것은 아닙니다. 1100, 5052, 5056 중에서 선택하는 것은 하중 요구 사항, 환경 노출, 중량 목표 및 결합되는 재료의 특성에 따라 달라집니다.
| 알루미늄 등급 | 일반적인 강도 | 주요 특징 | 권장 애플리케이션 |
|---|---|---|---|
| 1100 | 대략. 90~130MPa | 고연성, 경량성, 내식성 우수 | 장식 어셈블리, 트림, 비구조적 인클로저 |
| 5052 | 대략. 220~280MPa | 우수한 강도, 내식성, 다양한 성능 | 범용 어셈블리, 전자 하우징, 중간 부하 |
| 5056 | 대략. 280~350MPa | 강도가 높고 내식성이 우수함 | 해양, 실외 및 고응력 경량 어셈블리 |
1100 알루미늄기계적 강도보다 연성과 낮은 중량이 더 중요한 경우에 적합합니다.5052 알루미늄많은 일반 산업 응용 분야에 실용적인 균형을 제공합니다. 더 큰 강도와 까다로운 환경 성능이 필요할 때,5056 알루미늄더 나은 선택이 될 수 있습니다.
알루미늄 반중공 리벳은 다른 패스너와 어떻게 비교됩니까?
반중공 리벳의 가치는 솔리드 리벳 및 기타 재료 옵션과 비교할 때 더욱 명확해집니다. 반중공 구조는 영구적인 기계적 연결을 유지하면서 설치 중에 소성 변형되어야 하는 재료의 양을 줄입니다.
| 특징 | 알루미늄 반중공 리벳 | 스틸 하프 할로우 리벳 | 알루미늄 솔리드 리벳 |
|---|---|---|---|
| 무게 | 매우 낮음 | 더 높은 | 낮음~보통 |
| 자기 | 아니요 | 예 | 아니요 |
| 부식 저항 | 훌륭한 | 마무리에 따라 다름 | 훌륭한 |
| 힘 설정 | 낮은 | 낮은 | 높은 |
| 설치 | 자동화에 적합 | 자동화에 적합 | 더 큰 성형력이 필요함 |
| 최고의 응용 프로그램 | 무게에 민감한 어셈블리 | 견고한 산업용 어셈블리 | 최대 리벳 강도가 필요한 용도 |
많은 응용 분야에서 결정은 단순히 가장 강한 패스너를 선택하는 것이 아닙니다. 더 나은 선택은 무게, 설치력, 생산 복잡성 및 유지 관리 요구 사항을 최소화하면서 충분한 접합 성능을 제공하는 패스너입니다.
어떤 머리 스타일을 선택해야 할까요?
헤드 형상은 외관, 하중 분포, 틈새 및 리벳과 조립된 재료 간의 상호 작용에 영향을 미칩니다. 알루미늄 반중공 리벳은 다양한 기계적 및 설계 요구 사항을 수용하기 위해 여러 헤드 스타일로 생산될 수 있습니다.
- 둥근 머리:눈에 보이는 범용 조인트를 위한 전통적인 프로파일입니다.
- 편평한 머리:상대적으로 낮은 프로파일의 고정 지점을 선호하는 경우에 유용합니다.
- 타원형 머리:더욱 부드럽고 장식적인 외관을 제공합니다.
- 접시 머리:평평한 표면이 필요한 용도에 맞게 설계되었습니다.
- 트러스 헤드:더 넓은 베어링 표면을 제공하며 더 부드러운 재료나 더 큰 구멍에 유용합니다.
- 버섯 머리:선택한 연성 소재 응용 분야에 넓고 부드러운 베어링 표면을 제공합니다.
헤드 선택은 결합된 재료의 두께와 경도, 사용 가능한 간격, 필요한 외관 및 리벳팅 장비의 성능을 고려해야 합니다.
알루미늄 반중공 리벳은 어디에 사용됩니까?
낮은 질량, 비자성 특성, 내식성 및 낮은 설치력의 조합으로 인해 알루미늄 반중공 체결 기술은 다양한 제품에 적합합니다.
- 휴대용 전자 장비 및 알루미늄 하우징
- 드론 및 무인 장비 조립체
- 스포츠 용품 및 경량 장비
- 소비자 제품 및 가전제품
- 얇은 판금 어셈블리
- 피벗 포인트 및 이동 구성요소
- 경량 운송 부품
- 실외 장비 및 부식에 민감한 어셈블리
- 장식 및 비구조용 금속 제품
제조업체가 영구 조인트를 필요로 하지만 얇은 부품에 솔리드 리벳을 설치하는 것과 관련된 변형이나 높은 압축력을 견딜 수 없는 경우 특히 유용합니다.
알루미늄 반중공 리벳은 어떻게 제조 및 검사됩니까?
일관된 리벳 성능은 치수 정확도와 제어된 재료 특성에 크게 좌우됩니다. 전문적인 제조 공정은 일반적으로 검증된 알루미늄 와이어로 시작하여 성형, 트리밍, 디버링, 표면 처리 및 최종 검사를 통해 계속됩니다.
- 재료 검증:알루미늄 와이어의 직경, 경도 및 합금 구성을 확인합니다.
- 콜드 제목:점진적인 성형으로 생크, 헤드 및 반중공 캐비티가 생성됩니다.
- 트리밍:여분의 재료와 형성 플래시가 제거됩니다.
- 디버링:표면 결함과 미세 버가 감소합니다.
- 표면 마무리:일반, 양극 산화 처리 또는 기타 지정된 마감 처리를 적용할 수 있습니다.
- 최종 검사:중요 치수, 헤드 형상, 재료 등급 및 표면 상태는 배송 전에 확인됩니다.
정밀 응용 분야의 경우 레이저 마이크로미터, 광학 비교기, 이미지 측정 시스템, 분광계, 경도 시험기, 염수 분무 테스트 장비와 같은 검사 장비를 통해 추가적인 품질 검증을 제공할 수 있습니다.
누오테는 생산 프로세스에 재료 추적성, 치수 검사, 광학 분류 및 필요한 경우 재료 인증서 및 적합성 인증서와 같은 문서화가 포함되어 있다고 말합니다. 표준 샘플은 약 5~7일 내에 제공될 수 있는 반면, 맞춤형 툴링은 약 15~20일이 필요할 수 있습니다.
실제 전자 애플리케이션이 우리에게 무엇을 말해 줄 수 있습니까?
얇은 알루미늄 인클로저를 조립하는 휴대용 전자 제품 제조업체를 생각해 보십시오. 강철 나사는 불필요한 무게를 발생시키고 민감한 전자 장치가 포함된 환경에 자기 부품을 도입했습니다. 견고한 알루미늄 리벳은 자성 문제를 해결했지만 더 높은 설치 힘이 필요하여 얇은 인클로저 벽의 뒤틀림 위험이 증가했습니다.
5052 알루미늄 반중공 리벳은 경량 구조, 비자성 성능, 내식성 및 낮은 설치력을 결합하여 이러한 경쟁 요구 사항을 해결할 수 있습니다. 둥근 머리와 투명 양극산화 마감 처리된 3.0mm 생크와 같은 구성은 인클로저의 기하학적 구조와 외관 요구 사항에 맞게 맞춤화될 수 있습니다.
이러한 유형의 적용은 중요한 엔지니어링 원칙을 보여줍니다. 즉, 패스너 선택은 인장 강도나 전단 강도보다는 완전한 조립을 기반으로 해야 합니다. 무게, 설치력, 재료 호환성, 부식 거동, 외관, 자동화 및 수명 주기 요구 사항이 모두 최종 선택에 영향을 미칠 수 있습니다.
자주 묻는 질문
알루미늄 반중공 리벳은 반관형 리벳과 동일합니까?
예. 알루미늄 반관형 리벳은 일반적으로 반관형 리벳, 반관형 리벳 또는 중공형 리벳으로 설명됩니다. 이 용어는 일반적으로 설치 중에 확장되는 부분적으로 속이 빈 테일이 있는 리벳을 나타냅니다.
알루미늄 반중공 리벳이 경량 제품에 적합한 이유는 무엇입니까?
알루미늄은 강철보다 밀도가 훨씬 낮기 때문에 제조업체는 패스너 무게를 줄일 수 있습니다. 또한 반중공 구조는 설치 중에 변형되어야 하는 재료를 줄여 세팅력을 낮추는 데 도움이 됩니다.
1100, 5052 또는 5056 알루미늄을 선택해야 합니까?
낮은 중량과 연성이 주요 요구사항인 경우 1100을 선택하십시오. 5052는 우수한 내식성을 요구하는 중간 부하 응용 분야를 위한 다목적 옵션입니다. 5056은 고강도 요구 사항과 까다로운 실외 또는 해양 환경에 더 적합합니다.
알루미늄 반중공 리벳을 맞춤 제작할 수 있나요?
예. 맞춤화에는 생크 직경, 배럴 길이, 헤드 형상, 알루미늄 등급, 표면 마감 및 기타 치수 요구 사항이 포함될 수 있습니다. 기술 도면이나 샘플은 일반적으로 사양 및 툴링 요구 사항을 확인하는 가장 좋은 출발점입니다.
이 리벳은 자동 조립에 적합합니까?
예. 반복 가능한 형상과 낮은 힘의 설정 특성으로 인해 자동화 또는 반자동 리벳팅 공정, 특히 일관된 설치가 중요한 대량 제조에 적합합니다.
결론
알루미늄 반중공 리벳은 경량 구조, 내식성, 비자성 성능 및 효율적인 저하중 설치의 실용적인 조합을 제공합니다. 올바른 알루미늄 합금, 헤드 스타일, 치수 및 표면 처리를 선택함으로써 제조업체는 제품 성능과 생산 효율성을 모두 지원하는 영구 조인트를 개발할 수 있습니다.
전자 제품, 드론, 스포츠 용품, 경량 인클로저 또는 기타 정밀 조립품용 알루미늄 리벳을 평가하는 경우 숙련된 제조업체와 협력하면 재료 선택, 맞춤화, 샘플링 및 품질 관리를 단순화할 수 있습니다.지금 Nuote에 문의하여 사양에 대해 논의하고 샘플을 요청하거나저희에게 연락주세요귀하의 생산 요구 사항에 맞는 맞춤형 알루미늄 반중공 리벳 솔루션을 찾으십시오.
