PCB에서 가죽 제품에 이르는 응용 분야에 적합한 구멍을 어떻게 선택합니까?

작은 구멍과 그로밋 - 성능을 결정하는 차이점

두 용어는 종종 같은 의미로 사용됩니다. 그들은 동일한 제품이 아닙니다. 잘못된 것을 지정하면 과도한 엔지니어링이나 조기 실패가 발생합니다.

구조적 비교

당사 생산 현장의 실제 규칙: 재료가 상대적으로 얇고 하중이 가볍거나 보통인 경우 작은 구멍을 사용하십시오. 재료가 무거운 캔버스, 비닐 또는 하중을 지탱하는 방수포인 경우 그로밋을 사용하십시오. 그 사이의 모든 것에 대해 결정은 일반적으로 플랜지 미학과 구멍 크기에 따라 결정됩니다.

재료 선택 - 작은 구멍을 환경에 맞추기

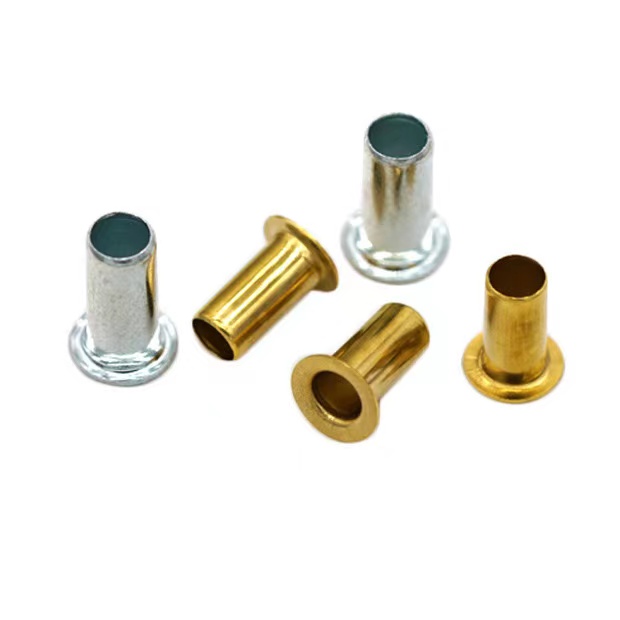

Nuote Metals에서는작은 구멍5가지 소재로 제작됩니다. 각각은 다른 문제를 해결합니다.

재료 비교

우리의 선택 논리:전도성과 외관이 중요한 전자제품용 황동입니다. 해양 및 화학 환경에 적합한 스테인레스 스틸입니다. 무게가 제약인 경우 알루미늄. 최대 전도율이 협상 불가능한 경우에만 구리입니다. 비용이 지배적이고 환경이 건조한 경우에는 강철이 사용됩니다.

우리 기록에 있는 두 가지 신청서

PCB 스루홀 보강재(황동, 플랫 플랜지)

문제:산업용 제어 보드를 생산하는 전자 제조업체는 열 순환 후 스루홀 주변에서 구리 패드가 들리는 현상을 경험했습니다. 구멍은 변압기와 커넥터 다리에 사용되었으며 조립으로 인한 기계적 응력은 솔더 조인트로 직접 전달되었습니다.

우리의 솔루션:우리는 공급했다황동 구멍플랫 플랜지 포함, 외경 2.4mm, 배럴 길이 4mm. 그만큼작은 구멍도금된 관통 구멍에 삽입하고 롤링하여 기계적 슬리브를 만들었습니다. 황동 본체는 조립 응력을 흡수하여 동박이 벗겨지는 것을 방지합니다. 내경은 부품 리드보다 0.05mm 더 크게 지정되어 유격 없이 쉽게 삽입할 수 있습니다.

결과:패드 리프팅 실패는 생산 12개월 동안 0으로 떨어졌습니다. 제조업체는 모든 무거운 부품 관통 구멍에 대한 설계 표준에 작은 구멍을 추가했습니다.

휴대용 오디오 장치 힌지 어셈블리(니켈 도금 황동, 압연 플랜지)

문제:휴대용 Bluetooth 스피커 제조업체에는 접이식 스탠드 메커니즘을 위한 내구성이 뛰어나고 높이가 낮은 피벗 포인트가 필요했습니다. 하우징은 두께 1.8mm의 ABS 플라스틱이었습니다. 원래 디자인에서는 플라스틱 보스에 작은 강철 핀을 눌러 넣었지만 낙하 테스트 중에 보스가 깨졌고 핀이 습한 환경에서 부식되었습니다.

우리의 솔루션:우리는 니켈 도금을 공급했습니다황동 구멍압연 플랜지, 내부 직경 2.0mm, 배럴 길이 3.5mm. 작은 구멍은 힌지 핀의 강화된 베어링 표면 역할을 하기 위해 플라스틱 하우징에 설치되었습니다. 롤링된 플랜지는 접는 동작을 방해하지 않는 부드럽고 낮은 프로파일의 표면을 제공했습니다. 니켈 도금으로 부식을 방지하고 스피커의 금속 마감과 잘 어울렸습니다.

결과:1.5m 높이에서 보스 균열 없이 콘크리트에 대한 낙하 테스트를 통과했습니다. 생산 후 18개월이 지난 후에도 힌지 어셈블리에는 마모나 부식이 전혀 발생하지 않았습니다. 고객은 강철 핀을 완전히 제거하고 이제 구멍을 보강 및 지지 표면으로 사용합니다.

기술 사양 – 보유 품목

PCB 애플리케이션의 경우 부품 리드 허용 오차가 필요할 경우 생크 직경을 ±0.02mm로 유지할 수 있습니다.

작은 구멍 – FAQ

Q1: 그로밋 대신 아일렛을 사용해야 하는 경우는 언제인가요?

A: 재료가 상대적으로 얇고 하중이 가볍거나 중간 정도이며 로우 프로파일 마감이 필요한 경우 작은 구멍을 사용하십시오. 작은 구멍은 플랜지 대 구멍 비율이 더 작은 일체형 패스너로 의류, 가죽 제품, 신발, 전자 제품 및 종이 제품에 적합합니다. 재료가 무거운 캔버스, 비닐 또는 하중을 지탱하는 방수포이고 구멍이 대략 12mm보다 큰 경우 그로밋을 사용하십시오. 그로밋은 2피스(본체와 와셔)로 구성되어 있으며 중부하 작업에 더 큰 강화 기능을 제공합니다. 재료의 두께가 3mm 미만이고 구멍이 12mm 미만인 경우 작은 구멍이 거의 항상 올바른 선택입니다.

Q2: PCB 구멍에 가장 중요한 공차는 무엇입니까?

A: 두 가지 허용 오차가 중요합니다. 첫째, 작은 구멍의 내부 직경은 구성 요소 리드에 맞게 크기를 조정해야 합니다. 일반적으로 리드 직경보다 0.05mm ~ 0.20mm 더 커야 바인딩 없이 삽입할 수 있습니다. 둘째, 외부 직경은 보드 여유 구멍에 맞아야 하며 일반적으로 작은 구멍의 외부 직경보다 0.03mm ~ 0.10mm 더 큽니다. 보드의 구멍이 너무 느슨하면 고정되지 않습니다. 너무 꽉 조이면 삽입 중에 보드가 깨지거나 변형될 수 있습니다. 중요한 관통 구멍 보강의 경우 거래 규모에 의존하기보다는 이러한 치수를 명시적으로 지정하십시오.

질문 3: 아일릿을 실외 또는 해양 용도에 사용할 수 있습니까?

예, 올바른 재료를 사용합니다.스테인레스 스틸 구멍(일반 옥외용은 304, 염수 및 염화물용은 316) 내식성이 가장 우수합니다. 5056 알루미늄 구멍은 더 낮은 무게로 우수한 해양 등급 내식성을 제공합니다. 황동은 담수와 온화한 조건에서 잘 작동하지만 지속적인 염수 분무에서는 탈아연화될 수 있습니다. 구리는 보호 녹청을 형성하고 지붕 및 유산 작업에 적합합니다. 강철은 도금되어야 하며 장기간 습기에 노출되는 것은 권장되지 않습니다. 해안 또는 해양 직물 조립품의 경우 316 스테인리스 스틸 또는 5056 알루미늄을 지정하십시오.

Q4: Nuote Metals의 작은 구멍에 대한 MOQ와 리드 타임은 얼마나 됩니까?

A: 우리의 표준 MOQ는 재고 크기에 따라 20,000개입니다. 첫 번째 주문이나 샘플 실행의 경우 최소 5,000개까지 낮은 수량도 수용합니다. 우리는 재고가 있는 크기에 대해 무료 샘플을 제공합니다. 당신은 택배비만 지불합니다. 리드 타임: 재고 크기의 경우 3~5일; 맞춤형 툴링을 포함하여 비표준 크기의 경우 15~20일. 모든 배치에는 재료 인증서, 치수 검사 보고서 및 RoHS 선언이 포함됩니다. 우리는 공급했습니다작은 구멍40개국 이상의 고객에게 ISO 9001:2015 인증을 받았습니다.
