하프 튜브형 리벳은 현대 제조에서 가장 과소평가된 패스너입니까?

제조업 전반에 걸쳐 흥미로운 변화가 일어나고 있습니다. 블라인드 리벳, 셀프 피어싱 리벳 및 접착 본딩에 대한 수년간의 공격적인 판촉 이후 많은 생산 엔지니어들이 조용히 100년 이상 사용되어 온 패스너인 하프 튜브형 리벳으로 돌아가고 있습니다. Nuote Metals에서는 지난 18개월 동안 특히 자동차, 가구 및 전자 산업 분야에서 이 패스너 유형에 대한 문의 및 주문이 눈에 띄게 증가한 것을 확인했습니다.

이것은 향수를 불러일으키는 추세가 아닙니다. 데이터는 생산 현장에서 실제로 작동하는 것이 무엇인지에 대한 실용적인 재평가를 제안합니다.

수익 뒤에 숨은 숫자

Nuote Metals의 내부 판매 데이터에 따르면반 관형 리벳2024년 하반기에는 전년 동기 대비 약 30% 증가했다. 이러한 주문의 대부분은 다음에서 이루어졌습니다.

• 자동차 내장 부품 공급업체
• 사무용 가구 및 좌석 제조업체
• 기기 하우징 조립 라인
• 전자 제어판 제작업체

주요 자동차 공급업체는 최근 시트 조립 라인에서 플라스틱 클립을 반관형 리벳으로 교체했습니다. 보고된 실패율은 어셈블리 1,000개당 1.2%에서 0.08%로 감소했습니다.

또 다른 예로, 한 가구 제조업체는 의자 프레임 라인의 나사 및 너트 조립에서 리벳으로 전환한 후 생산량이 20% 증가했다고 보고했습니다.

왜 지금인가? 실용적인 장점

반관형 리벳으로의 복귀는 마케팅 캠페인에 의해 주도되지 않습니다. 이는 생산 결과에 직접적인 영향을 미치는 세 가지 측정 가능한 이점에 의해 주도됩니다.

설정력이 낮을수록 조립 속도가 빨라집니다.

반관형 리벳은 동일한 직경의 솔리드 리벳에 비해 약 1/4의 세팅력을 필요로 합니다. 이는 더 가벼운 공압 공구, 작업자 피로 감소, 프레스 유지 관리 주기 감소를 의미합니다. 자동화된 라인의 경우 이는 더 빠른 사이클 시간으로 해석됩니다.

진동 시 뒤로 물러날 수 있는 나사와 달리 영구적인 접합을 생성합니다. 접착제와 달리 온도나 습도 변화에 따라 성능이 저하되지 않습니다. 속이 빈 테일에 의해 형성된 클린치는 균일하게 확장되어 수천 개의 어셈블리에 걸쳐 일관되게 유지되는 예측 가능한 클램핑 힘을 생성합니다.

피벗 기능

리벳의 부풀어오르는 부분은 꼬리 부분에만 국한되어 있기 때문에 필요할 경우 반관형 리벳을 느슨하게 끼워 맞출 수 있습니다. 따라서 다른 영구 패스너가 작동하지 않는 힌지, 접이식 메커니즘 및 회전 어셈블리에 적합합니다.

우리가 흔히 접하는 오해

오랜 역사에도 불구하고,반 관형 리벳오해를 받는 경우가 많습니다. 다음은 Nuote Metals에서 정기적으로 다루는 세 가지 오해입니다.

오해 1: "단단한 리벳보다 약하다"

이는 동일한 직경을 비교할 경우에만 해당됩니다. 그러나 반관형 리벳은 솔리드 리벳의 전단 강도의 80~95%를 유지하면서도 고정하는 데 훨씬 적은 힘이 필요합니다. 대부분의 산업 응용 분야에서는 이 강도로 충분합니다. 절충안은 유리합니다. 극적으로 빠른 설치를 위해 강도가 약간 낮습니다.

오해 2: "부드러운 소재에만 사용됩니다"

가죽, 직물, 플라스틱 조립품에 일반적으로 사용됩니다. 그러나 자동차 브레이크 라이닝, 클러치 표면, 항공기 내부에서도 발견됩니다. 강철, 스테인리스강, 황동, 구리 또는 알루미늄 등 재료 선택에 따라 최종 강도와 적합성이 결정됩니다. 패스너 유형 자체는 제한 요소가 아닙니다.

오해 3: "설치에는 고가의 장비가 필요하다"

수동 도구, 공압 리벳 건 또는 유압 프레스를 사용하여 설정할 수 있습니다. 대량 생산의 경우 자동화된 궤도 리벳팅 시스템을 사용할 수 있습니다. 자본 투자는 다른 자동 고정 방법과 비슷하거나 더 낮습니다.

공장 기록의 실제 적용

자동차 시트 트림 어셈블리

한 자동차 시트 제조업체가 반복되는 문제로 Nuote Metals에 접근했습니다. 발포 비닐을 고정하는 데 사용되는 플라스틱 클립이 설치 중에 찰칵 소리가 나고 열 사이클링 중에 작동하지 않습니다. 거부율은 1.2%였다.

아연 도금 강철 소재의 4mm 범용 헤드 반관형 리벳을 권장합니다. 리벳은 공압 프레스를 사용하여 설치되었으며 리벳 당 약 0.6초의 경화 시간이 소요되었습니다. 설치 후 시트는 -20°C에서 80°C까지의 열 순환 테스트와 반복적인 출입 테스트를 거쳤습니다.

거부율은 0.08%로 떨어졌다. 이후 제조업체는 모든 시트 트림 라인을 리벳으로 전환했으며 시트당 설치 시간이 15% 단축되었다고 보고했습니다.

산업용 자물쇠 잠금 장치

자물쇠 제조업체는 아연 다이캐스트 본체 내에 내부 잠금 플레이트를 고정하기 위해 리벳이 필요했습니다. 본체의 여유 구멍은 리벳 생크보다 크고 보조 와셔로 인해 불필요한 조립 단계와 비용이 추가되었습니다.

우리는 생크 직경이 4mm이고 배럴 길이가 6mm인 304 스테인리스 스틸 트러스 헤드 반관형 리벳을 공급했습니다. 생크 직경의 2.2~2.8배에 달하는 트러스 헤드는 대형 구멍을 연결하고 별도의 와셔 없이도 풀스루를 방지했습니다.

자물쇠는 풀림 현상 없이 50,000회 주기 테스트를 통과했습니다. 고객은 보조 와셔를 없애고 장치당 조립 시간을 12초 단축했습니다.

기술 매개변수 – 당사 공장 표준

Nuote Metals에서는 다음 사양에 따라 리벳을 제조합니다.

차원 범위

사용 가능한 재료

설치 고려 사항

구멍 준비

구멍 직경은 리벳 생크보다 0.05~0.10mm 더 커야 합니다. 구멍이 너무 크면 클린치 형성이 고르지 않게 됩니다. 크기가 작은 구멍은 속이 빈 꼬리를 쪼갤 수 있습니다.

설정 도구

다음을 사용하여 설정할 수 있습니다.

• 수동 해머 설정(낮은 볼륨)
• 공압 리벳 건(중간 용량)
• 유압 또는 공압 프레스(대용량)
• 자동화된 궤도 리벳팅 시스템(매우 높은 용량)

품질 관리 포인트

• 클린치 형성 육안 검사
• 적용 사양에 따른 인발력 테스트
• 자동화 라인의 일관성 모니터링

하프 관형 리벳 – FAQ

Q1: 반관형 리벳과 완전관형 리벳의 차이점은 무엇입니까?

A: 차이점은 중공 부분의 깊이입니다. 반관형 리벳에는 꼬리 끝에서 생크 길이의 30~50%만 연장되는 빈 구멍이 있습니다. 완전 관형 리벳은 생크 전체가 비어 있습니다. 이는 더 높은 전단 강도(고체의 80-95%)를 제공하면서도 응결력을 약 70%까지 줄입니다. 완전 관형 리벳은 솔리드 리벳 강도의 50~70%만 제공합니다. 자동차 브레이크 라이닝이나 가구 프레임과 같이 고속 조립으로 부하 용량이 필요한 응용 분야의 경우 하프 관형 리벳이 올바른 선택입니다.

Q2: 피벗 포인트나 느슨한 조인트로 사용할 수 있나요?

예. 용도에 따라 느슨하게 고정할 수 있습니다. 리벳의 팽창은 꼬리 부분에만 있기 때문에 움직임이 선호되는 피벗 포인트 역할을 할 수 있습니다. 따라서 힌지, 접이식 메커니즘 및 회전 어셈블리에 이상적입니다. 응용 분야에는 가구 피벗, 전기 단자 연결 및 기계적 연결이 포함됩니다. 원하는 견고성을 달성하기 위해 설정 압력을 제어할 수 있습니다.

Q3: Nuote Metals는 대규모 생산에서 일관된 품질을 어떻게 보장합니까?

A: Nuote Metals에서는 품질 관리가 원자재 단계부터 시작됩니다. 각 배치는 공장 인증서로 추적 가능합니다. 생산 과정에서 우리는 정해진 간격(일반적으로 1,000개당 10개 샘플)으로 치수 검사를 수행합니다. 생크 직경, 배럴 길이, 헤드 직경, 중공 깊이를 측정합니다. 최종 검사에는 대표 샘플에 대한 클린치 형성 테스트가 포함됩니다. 또한 우리는 모든 배송 시 검사 보고서, 공장 인증서, RoHS 선언을 포함한 전체 문서를 제공합니다.

입증된 기술에 대한 측정된 수익

반관형 리벳새로운 솔루션은 아닙니다. 이는 특정 애플리케이션에 대한 다양한 대안에 비해 측정 가능한 이점을 제공하는 입증된 솔루션입니다. 사용 증가에 대한 현재 추세는 낮은 설정력, 일관된 접합 품질, 구조 및 피벗 응용 분야에 대한 적합성과 같은 실용적인 고려 사항에 의해 주도되는 것으로 보입니다.

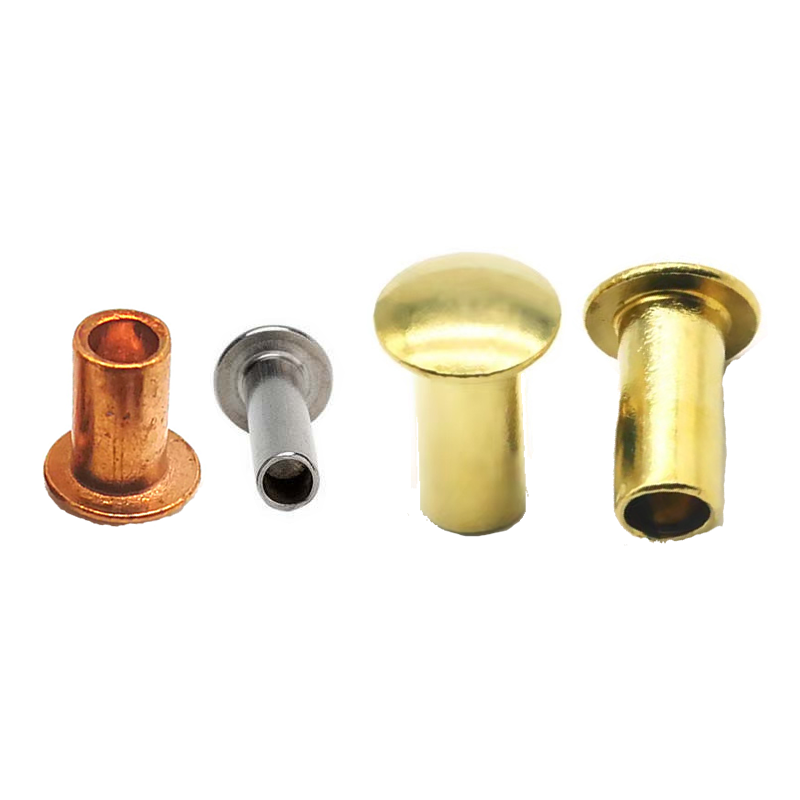

Nuote Metals에서는 플랫, 라운드, 카운터싱크, 트러스, 유니버셜 및 팬을 포함한 헤드 스타일을 사용하여 강철, 스테인리스 스틸, 황동, 구리 및 알루미늄으로 계속 생산하고 있습니다. 당사의 ISO 9001:2015 인증은 추적성과 품질 일관성을 보장합니다.

100년 넘게 제조업에 사용된 패스너는 현대 조립 분야에서 계속해서 적절한 선택이 되고 있습니다.
