긴 관형 리벳

긴 관형 리벳이란 무엇입니까?

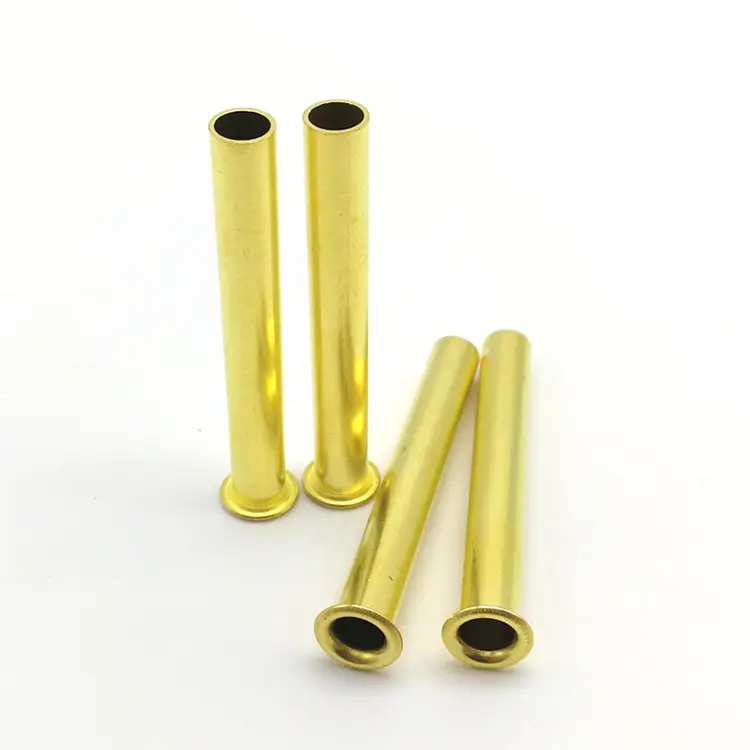

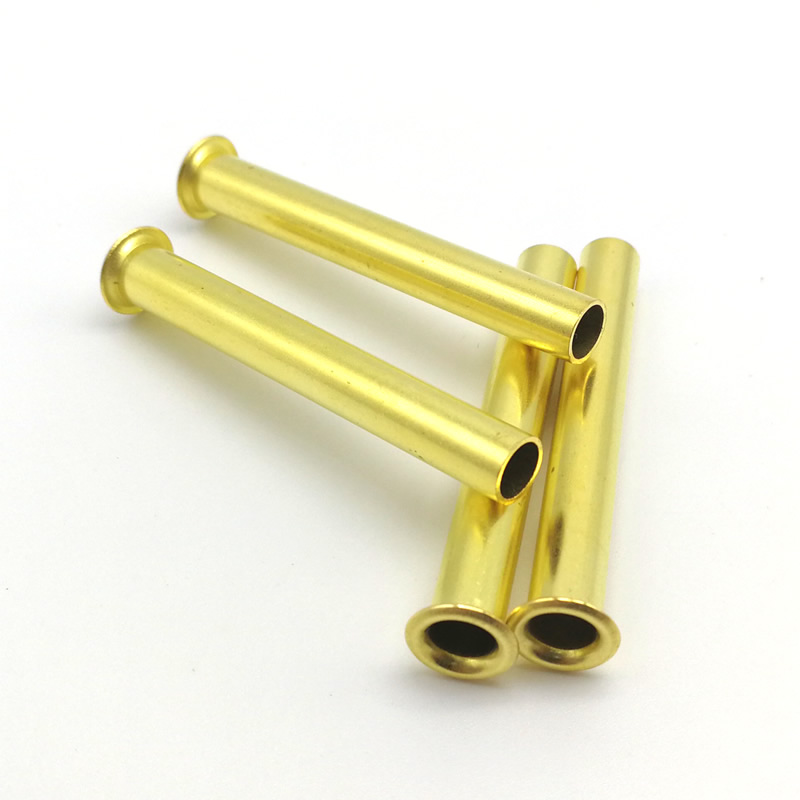

긴 관형 리벳은 금속 튜브 스톡의 길이를 절단하고 한쪽 끝에 머리를 형성하여 제조된 완전히 속이 빈 패스너입니다. "긴" 지정은 확장된 배럴 길이를 의미합니다. 일반적으로 샤프트 직경의 4~5배를 초과하며 길이는 최대 100mm 이상까지 가능합니다.

표준 관형 리벳(일반적으로 길이가 최대 20~30mm)과 달리 긴 관형 리벳은 다음을 위해 설계되었습니다.

• 두꺼운 재료 스택– 표준 리벳이 도달할 수 없는 여러 층의 재료 결합
• 배선 통과– 중공 구멍을 통해 전선이나 케이블을 연결합니다.
• 레이싱 애플리케이션– 코드, 로프 또는 스트랩이 패스너를 통과하도록 허용
• 스페이서/부싱 기능– 부품 간 일정한 거리 유지

긴 대 표준 관형 리벳 - 추가 길이가 중요한 경우

제조 공정 – 컷 튜브 + 폼 헤드

긴 관형 리벳은 표준 관형 리벳과 동일한 튜브 절단 및 헤딩 공정으로 제조되지만 길이가 길어질수록 정밀도가 더욱 중요해집니다.

1. 튜브 재고 조달– 탄소강, 스테인리스강, 황동, 구리 또는 알루미늄 등 승인된 공장에서 인증된 튜브 스톡입니다. 각 배치에는 밀 테스트 인증서와 열 번호가 함께 제공됩니다.

2. 수입검사– 튜브 스톡의 외부 직경(±0.02mm), 벽 두께 및 재료 구성을 확인합니다. 분광계는 재료 등급을 확인합니다.

3. 튜브 절단– 튜브는 정확한 블랭크 길이로 절단됩니다. 긴 리벳(최대 100mm)의 경우 직진성과 끝 직각도가 중요합니다.

4. 제목– 절단된 튜브 블랭크는 헤딩 프레스에 배치됩니다. 카바이드 다이는 한쪽 끝에 헤드(원형, 평면 또는 접시형)를 형성합니다. 연마된 다이는 표면 자국을 방지합니다.

5. 트리밍– 머리 가장자리 주변의 플래시가 제거되었습니다.

6. 텀블링– 마이크로버가 제거됩니다.

7. 도금 또는 코팅– 필요에 따라 적용됩니다.

8. 최종검사– 100% 광학 선별. AQL 샘플을 수동으로 확인했습니다.

샘플 리드타임:5~7일 표준; 맞춤형 툴링: 15~20일.

긴 관형 리벳용 재료 및 마감재

표준 마감:아연 도금, 니켈 도금, 부동태화, 래커 처리, 골동품, 일반.

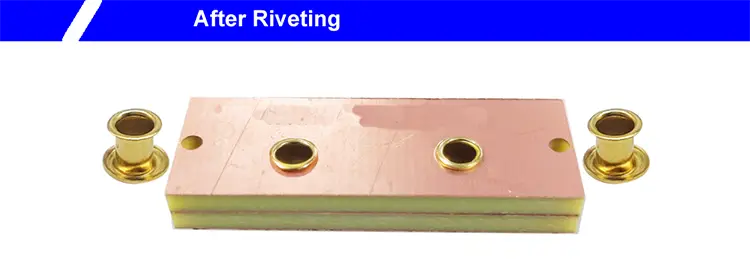

하나의 실제 애플리케이션 - 자동차 배선 하니스 패스스루

자동차 와이어링 하니스 제조업체는 두꺼운 격벽 패널을 통해 와이어 묶음을 라우팅하기 위한 패스너가 필요했습니다. 패널은 판금, 방음재, 플라스틱 트림 등 여러 층으로 구성되었으며 총 두께는 18mm입니다. 고객은 다음과 같은 기능을 갖춘 속이 빈 패스너를 필요로 했습니다.

• 두꺼운 판넬에 전선을 깔끔하게 통과시키세요
• 날카로운 금속 모서리로부터 전선을 보호하세요.
• 영구적인 진동 방지 연결 제공
• 추가 그로밋이나 부싱이 필요하지 않습니다.

우리는 아연 도금 강철 긴 관형 리벳(5.0mm 샤프트, 9.0mm 둥근 헤드, 22.0mm 배럴 길이, 노란색 아연 마감)을 공급했습니다. 확장된 배럴은 전체 18mm 재료 스택을 통과하여 뒷면에서 깔끔하게 플레어링할 수 있는 공간을 확보했습니다. 중공 구멍을 통해 배선이 마찰 없이 패널을 통과할 수 있었습니다. 둥근 헤드는 눈에 보이는 측면에서 깨끗하고 완성된 외관을 제공했습니다. 고객은 500대의 차량에 걸쳐 1,000개의 리벳을 테스트했습니다. 10,000회의 진동 주기 이후 풀림 현상이 전혀 발생하지 않고 와이어 손상도 발생하지 않습니다. 이제 그들은 긴 관형 리벳을 매년 200,000개 일괄 주문합니다.

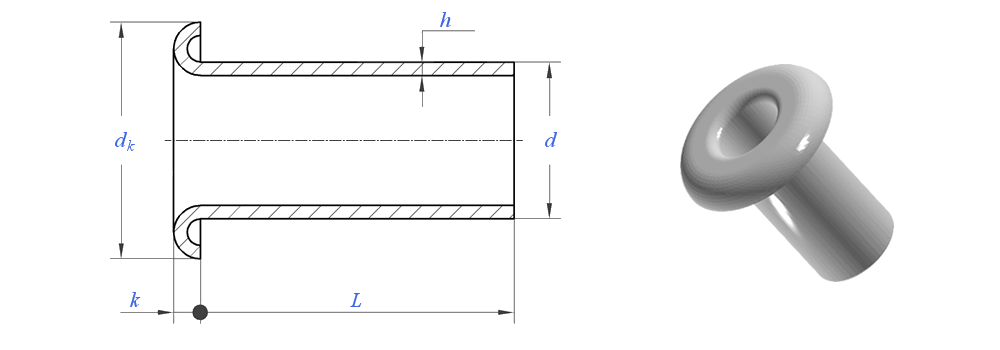

긴 관형 리벳을 지정하는 방법

긴 관형 리벳을 지정할 때 중요한 치수는 배럴 길이입니다. 이는 총 재료 스택 두께에 플레어링에 필요한 추가 길이를 더해 계산됩니다.

일반 규칙: 배럴 길이 = 총 재료 스택 두께 + 2.0–2.5mm(구겨짐 없이 깔끔한 플레어링을 위해).

예를 들어 재료 스택의 두께가 18mm인 경우 배럴 길이를 20~20.5mm로 선택합니다. 더 긴 스택의 경우 더 긴 튜브를 수용하기 위해 추가 플레어 길이를 약간 늘려야 할 수도 있습니다.

우리가 당신에게 필요한 것:

• 축 직경– 1.0mm ~ 10.0mm
• 배럴 길이– 재료 스택 두께로부터 계산합니다.
• 총 길이– 머리 꼭대기부터 꼬리 끝까지
• 머리 스타일– 원형, 평면 또는 접시형
• 재료– 탄소강, 스테인리스강, 황동, 구리 또는 알루미늄
• 마치다– 아연, 부동태화, 니켈, 래커칠, 골동품 등

하나의 리벳, 여덟 개의 점검 – 품질을 보장하는 방법

긴 관형 리벳의 모든 배치는 8개의 품질 게이트를 통과합니다.

원료 직경 확인– 레이저 마이크로미터(±0.02mm)로 측정한 튜브 스톡입니다. 범위를 벗어나는 모든 코일은 거부됩니다.

원료성분 확인– 재료 등급의 분광계 검증.

첫 번째 기사 외관 확인– 처음 10개의 리벳을 확대하여 검사하여 균열, 버, 결함이 있는지 확인합니다.

첫 번째 물품 치수 확인– 내경, 외경, 헤드 직경, 헤드 높이, 전체 길이는 광학 비교기로 확인됩니다.

진행 중인 수표– 500개마다 리벳 5개. 드리프트가 발생하면 언론이 중단됩니다.

테스트 설정(시험 플레어링)– 2,000개마다 리벳 3개를 샘플 재료에 세팅합니다. 클린치에서 대칭성과 균열을 검사했습니다.

염수 분무 테스트(필요한 경우)– ASTM B117 테스트. 배치로 발급된 인증서입니다.

최종출고검사– 100% 광학 선별. AQL 샘플을 수동으로 확인했습니다. 전체 문서가 발행되었습니다.

전 세계 고객과 협력

우리는 북미, 유럽, 아시아 전역의 제조업체에 긴 관형 리벳을 공급합니다. 우리 고객은 다음을 구축합니다.

• 자동차 배선 하니스– 벌크헤드 패스스루, 케이블 관리
• 산업용 장비– 두꺼운 패널 조립, 구조적 연결
• 가구– 견고한 프레임 조인트, 두꺼운 자재 스택
• 전자 인클로저– 배선 패스스루, 케이블 라우팅
• 해양 하드웨어– 부식 방지 두꺼운 패널 고정
• HVAC 시스템– 덕트 연결부, 두꺼운 단열 패널

우리는 신속한 프로토타이핑부터 대량 생산에 이르기까지 소규모 조립 공장 및 대규모 OEM과 협력 관계를 맺고 있습니다. 우리의 강점은 유연성입니다: 맞춤형 크기, 빠른 샘플, 모든 볼륨에서 일관된 품질.

우리가 자주 대답하는 세 가지 질문

Q: "생산 수량을 주문하기 전에 샘플을 얻을 수 있습니까?"

A: 그렇습니다. 우리는 모든 제품에 대한 샘플을 제공합니다. 표준 기존 사양의 경우 샘플이 무료로 제공되며 배송비만 지불하시면 됩니다. 맞춤형 크기 또는 맞춤형 툴링의 경우 샘플 가용성 및 리드 타임은 특정 요구 사항에 따라 다릅니다. 도면이나 사양을 당사 영업팀에 문의하시면 샘플 비용과 배송 일정에 대해 조언해 드립니다.

Q: "긴 관형 리벳을 위해 생산할 수 있는 최대 배럴 길이는 얼마입니까?"

A: 직경과 벽 두께에 따라 배럴 길이가 최대 100mm인 긴 관형 리벳을 생산할 수 있습니다. 길이가 100mm를 초과하는 경우 당사 엔지니어링 팀에 문의하는 것이 좋습니다. 더 긴 리벳은 특별한 처리가 필요할 수 있으며 특정 재료 및 적용 요구 사항에 따라 타당성 검토가 필요할 수 있습니다. 실제 최대값은 튜브 재고 가용성과 헤딩 프레스 용량에 따라 결정되는 경우가 많습니다.

Q: "긴 관형 리벳에는 표준 관형 리벳에 비해 특별한 세팅 도구가 필요합니까?"

A: 일반적으로 그렇지 않습니다. 도구가 샤프트 직경과 호환되는 한 동일한 설정 도구를 사용할 수 있습니다. 그러나 매우 긴 리벳(배럴 길이 50mm 이상)의 경우 플레어링 중에 배럴이 휘어지는 것을 방지하기 위해 가이드 세팅 펀치를 사용하는 것이 좋습니다. 길이가 길어지면 힘이 직각으로 가해지지 않을 경우 튜브가 휘어지기 쉽습니다. 우리는 긴 관형 리벳 치수에 맞게 특별히 설계된 매칭 도구(구부림 없이 깨끗하고 직선적인 플레어링을 보장하는 펀치 및 모루)를 공급할 수 있습니다. 툴링 리드 타임은 일반적으로 5~7일이며 샘플 주문에 포함할 수 있습니다.
