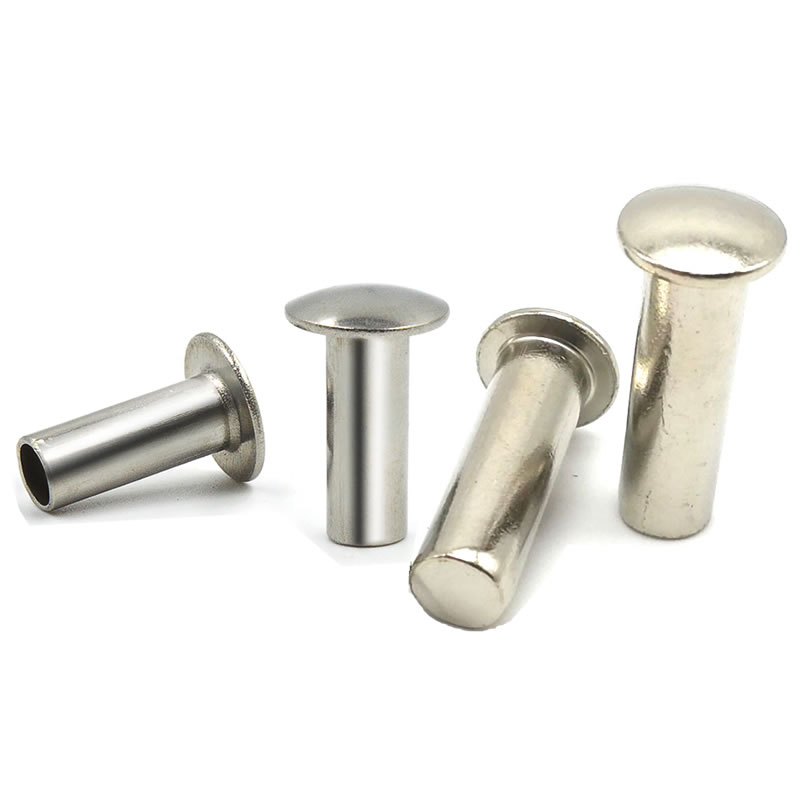

아이언 팬 헤드 리벳 – 얇은 시트와 부드러운 기판을 위한 현명한 선택

얇은 판금, 플라스틱 패널 또는 복합재를 고정할 때 표준 원형 헤드로 인해 구멍이 뚫리거나 균열이 발생하는 경우가 많습니다. Iron Pan Head Rivet는 내장된 와셔처럼 하중을 분산시키는 특대형, 로우 프로파일 헤드로 이 문제를 해결합니다. Nuote Metals에서는 재료를 보호하는 동시에 안정적이고 영구적인 접합을 제공하도록 이러한 패스너를 설계합니다.

팬 헤드의 넓은 밑면은 더 넓은 영역을 잡아주므로 자동차 인테리어, HVAC 덕트, 버스 본체 패널 및 재료 자체가 가장 약한 링크인 모든 응용 분야에 적합합니다.

팬 헤드의 해부학 – 크기가 중요한 이유

아이언 팬 헤드 리벳의 특징은 헤드 형상입니다.

• 머리 직경:생크 직경의 1.8배 ~ 2.0배(~1.6배의 둥근 헤드와 비교)
• 머리 높이:0.5× ~ 0.6× 생크 직경(둥근 헤드의 ~0.7×보다 낮음)
• 밑면:평평하고 매끄러워 균일한 베어링 링 생성

직경이 커지면 조임력이 더 넓은 영역에 분산되어 표면 압력이 감소합니다. 6mm 리벳의 경우 팬 헤드는 동일한 자루 크기의 둥근 헤드보다 약 25% 더 많은 베어링 영역을 제공합니다. 즉, 구멍 주변의 변형이나 파손 없이 더 부드러운 재료를 사용할 수 있습니다.

기술 사양

우리는 완전한 맞춤형 기능을 갖춘 DIN 603(반관형 팬 헤드) 및 ISO 1051(고체 팬 헤드)에 따라 제조합니다.

결합된 치수 및 기계적 데이터

요청 시 맞춤형 헤드 비율 및 길이를 제공할 수 있습니다.

팬 헤드 대 라운드 헤드 – 언제 무엇을 선택해야 할까요?

표 대신 명확한 경험 법칙이 있습니다.

팬 헤드를 선택하세요재료가 얇거나(<3mm) 부드럽거나(알루미늄, 플라스틱) 갈라지기 쉬운 경우. 넓은 헤드는 풀스루를 방지하고 깔끔하고 로우 프로파일 마감을 제공합니다.

둥근 머리를 선택하세요진동이 심한 환경에서 두꺼운 철판(≥5mm)을 접합할 때. 더 높은 돔은 뛰어난 충격 저항성과 충격 흡수 기능을 제공합니다.

대부분의 자동차, 가전제품 및 HVAC 어셈블리의 경우 Iron Pan Head Rivet가 더 현명한 선택입니다. Nuote Metals는 두 가지 모두를 보유하고 있으며 귀하의 특정 접합 설계를 기반으로 결정하는 데 도움을 드릴 수 있습니다.

솔리드 대 반관형 – 팬 헤드에 적합한 구성은 무엇입니까?

두 가지 신체 유형을 모두 사용할 수 있지만 선택에 따라 조립 속도와 접합 강도가 달라집니다.

우리의 추천:얇은 패널과 자동화된 생산을 위해서는 반관형을 선택하세요. 두꺼운 스택의 구조적 무결성을 위해서는 솔리드를 선택하십시오.

표면 마감 – 팬 헤드 리벳 보호

자동차 하부 또는 외부 응용 분야의 경우 최대 내구성을 위해 Geomet 또는 용융 아연 도금을 권장합니다.

철 팬 헤드 리벳 설치 팁

최고의 성능을 얻으려면:

• 구멍 크기:d + 0.1–0.2mm의 간격을 유지하십시오. 너무 크면 클램핑이 감소하고, 너무 작으면 힘이 증가하며 재료에 균열이 생길 수 있습니다.

• 클램프 두께:총 스택이 리벳의 그립 범위(일반적으로 L – 1.2×d ~ L – 0.8×d) 내에 있는지 확인하십시오.

• 설정력:반관형의 경우 더 낮은 압력과 평평한 모루를 사용하십시오. 단단한 경우 오목한 모루를 사용하여 적절한 상점 헤드를 형성하십시오.

• 가장자리 거리:찢어짐을 방지하려면 구멍 중심에서 재료 가장자리까지 최소 1.5×d를 유지하십시오.

Nuote Metals의 기술 팀은 귀하의 특정 재료에 대한 맞춤형 설정 매개변수를 제공할 수 있습니다. 문의만 하시면 됩니다.

품질 보증 - Nuote Metals의 차이점

당사는 패스너 테스트 장비를 갖춘 사내 실험실을 통해 ISO 9001:2015 인증을 받았습니다.

• 1000KN 범용 시험기 - 전단 및 인장
• Rockwell/Vickers 경도 시험기
• 금속현미경 – 입자 구조 분석
• 염수 분무실 - 부식 검증
• 코팅 두께 측정기
• 2D 광학 프로젝터 - 헤드 형상 및 동심도

아이언 팬 헤드 리벳의 모든 배치에는 재료 인증서 및 검사 보고서가 문서화되어 원강부터 완성 부품까지 완전한 추적이 보장됩니다.

자주 묻는 질문

Q1: 아이언 팬 헤드 리벳을 플라스틱 부품에 균열 없이 사용할 수 있나요?

A: 물론입니다. 이것이 바로 주요 장점 중 하나입니다. 넓고 평평한 밑면은 플라스틱에 가해지는 표면 압력을 줄여 응력 균열이나 풀스루 위험을 크게 낮춥니다. 최상의 결과를 얻으려면 낮은 설정력이 제어된 반관형 본체를 사용하고 구멍이 디버링되었는지 확인하십시오. 플라스틱이 특히 부서지기 쉬운 경우(예: ABS 또는 폴리카보네이트) Nuote Metals는 요청 시 더 큰 헤드 직경(최대 2.2×d)의 팬 헤드를 공급할 수 있습니다.

Q2: 맞춤형 크기의 아이언 팬 헤드 리벳에 대한 일반적인 MOQ는 무엇입니까?

A: 표준 DIN 603 크기의 경우 MOQ는 10,000개입니다. 맞춤형 직경, 헤드 비율 또는 길이의 경우 특수 툴링으로 인해 MOQ는 일반적으로 5,000개입니다. 그러나 당사는 귀하가 제품 자격을 갖추는 데 도움이 되도록 프리미엄 단가로 1,000개 시험 주문을 허용합니다. 그리고 늘 그렇듯 표준 크기의 무료 샘플도 제공됩니다(배송비가 부과됩니다).

질문3: 팬 헤드 리벳은 셀프 피어싱 리벳팅(SPR) 장비와 함께 작동합니까?

A: 아니요. 팬 헤드 리벳에는 미리 뚫은 구멍이 필요하며 셀프 피어싱 용도로 설계되지 않았습니다. SPR은 사전 드릴링 없이 상단 시트를 관통하는 특수 모양의 리벳을 사용합니다. 그러나 기존의 드릴 구멍을 사용하는 경우 Iron Pan Head Rivet는 자동 공급 및 설정 시스템에서 탁월한 성능을 발휘합니다. 대용량 라인의 경우 귀하의 피더 툴링에 맞게 테이프 장착형 또는 보울 공급형 옵션을 제공할 수 있습니다. 문의할 때 장비 모델을 지정하기만 하면 됩니다.
