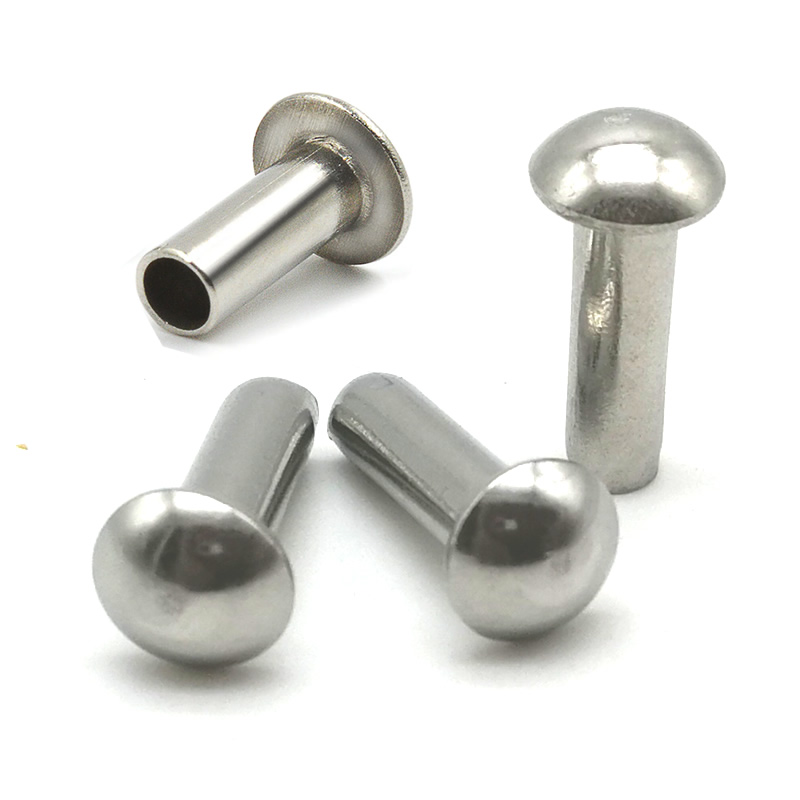

철 버섯 머리 리벳

대형 패널, 지붕 시트 또는 바닥판을 부서지지 않고 고정해야 하는 경우 표준 리벳 헤드는 종종 부족합니다. 얇은 재료를 잡아당기거나 너무 높게 튀어나와 걸려 넘어질 위험이 있습니다. Iron Mushroom Head Rivet는 두 가지 문제를 모두 해결합니다.

Nuote Metals에서는 내장 와셔처럼 하중을 분산시키는(생크 직경의 최대 2.5배까지 덮음) 매우 넓고 완만한 돔형 헤드로 이러한 패스너를 설계하는 동시에 걸림을 방지할 수 있을 만큼 프로필을 낮게 유지합니다. 따라서 하중 분산과 표면 안전이 모두 중요한 건설, 운송 및 중장비에 적합한 선택입니다.

머쉬룸 헤드의 장점 - 넓고 낮으며 강함

머쉬룸 헤드 리벳을 정의하는 것은 무엇입니까? 그 이름은 버섯 뚜껑과 유사한 완만하게 반경이 있는 가장자리를 가진 넓고 평평한 상단의 돔이라는 독특한 모양에서 유래되었습니다.

주요 기하학 특징:

• 머리 직경:생크 직경의 2.0배 ~ 2.5배(일반적인 헤드 스타일 중 가장 넓음)

• 머리 높이:생크 직경의 0.4~0.5배(둥근 머리보다 낮고 팬보다 약간 높음)

• 밑면:접합부에서 부드러운 필렛 반경을 갖는 플랫 - 응력 집중 감소

• 최고 프로필:넓고 약간 돔형이지만 접시형처럼 완전히 평평하지는 않습니다.

이것이 중요한 이유:

둥근 머리(1.6×d)에 비해 버섯 머리는 약 50% 더 많은 베어링 면적을 제공합니다. 이러한 추가 표면적은 얇은 판재의 당김을 방지하고 클램핑 압력을 고르게 분산시켜 구멍 주변의 재료 변형 위험을 줄입니다.

실질적인 이점:많은 응용 분야에서 머쉬룸 헤드의 넓은 베어링 표면으로 인해 별도의 평와셔가 필요하지 않으므로 재료 비용과 조립 시간이 모두 절약됩니다. Nuote Metals는 지붕 및 바닥재 라인의 둥근 헤드 + 와셔 어셈블리를 직접 대체하기 위해 이 디자인을 제공합니다.

기술 사양 – 철 버섯 머리 리벳

우리는 완벽한 맞춤형 기능을 갖춘 DIN 674(버섯머리 리벳, 솔리드) 및 DIN 675(버섯머리 리벳, 반관형)에 따라 제조합니다.

결합된 치수 및 기계적 데이터

메모:헤드 직경이 클수록 더 높은 성형 압력이 필요합니다. Nuote Metals는 다단계 냉간 압조를 사용하여 응력 균열 없이 치수 일관성을 유지합니다.

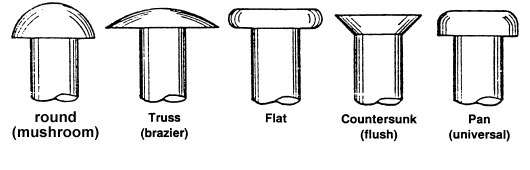

버섯 vs. 원형 vs. 팬 – 명확한 결정 가이드

표 대신 버섯 머리가 선택 과정에 적합한 방법은 다음과 같습니다.

버섯 머리를 선택하세요특히 부드러운 소재, 얇은 지붕 시트 또는 바닥 패널의 경우 가장 넓은 베어링 표면이 필요하지만 둥근 헤드보다 낮은 프로파일이 필요한 경우. 폭이 넓다는 것은 별도의 와셔가 필요하지 않음을 의미합니다.

둥근 머리를 선택하세요조인트가 강렬한 진동과 충격에 직면할 때 더 높은 돔은 탁월한 충격 흡수 및 최대 풀아웃 저항을 제공합니다.

팬 헤드를 선택하세요얇은 판금에 넓은 하중 분포가 필요하지만 헤드 직경이 2.0×d를 초과할 필요가 없는 경우.

접시머리를 선택하세요표면이 전혀 돌출 없이 완벽하게 수평이어야 하는 경우.

대부분의 건설, 지붕 및 플랫폼 적용 분야에서 Iron Mushroom Head Rivet는 그립 폭과 낮은 가시성의 최상의 조합을 제공합니다. Nuote Metals는 패널 두께와 재료 경도를 기준으로 결정하는 데 도움을 줄 수 있습니다.

고체 대 반관형 – 어느 것이 조립에 가장 적합합니까?

두 가지 구성을 모두 사용할 수 있지만 선택에 따라 설치 속도와 연결 강도가 크게 영향을 받습니다. 특히 버섯 머리가 넓다는 점을 고려하면 더욱 그렇습니다.

실용적인 참고 사항:얇은 루핑 시트에 버섯머리를 사용할 때는 반관형을 권장합니다. 설정력이 낮을수록 넓은 머리가 "텐팅"되거나 클린칭 중에 주변 재료가 들어올려지는 위험이 줄어듭니다.

표면 마감 옵션 - 버섯머리 리벳 보호

버섯머리 리벳은 지붕이나 옥외 플랫폼과 같은 노출된 응용 분야에 자주 사용되기 때문에 마감재 선택은 장기적인 사용 수명을 위해 중요합니다.

머쉬룸 헤드에 대한 중요한 설치 고려 사항

버섯 모양 리벳의 넓은 머리는 독특한 설치 요구 사항을 가져옵니다. 완벽한 세트를 보장하려면 다음 지침을 따르십시오.

• 구멍 정리:d + 0.1–0.3mm를 유지합니다. 다른 헤드 스타일보다 약간 느슨합니다. 더 넓은 헤드는 사소한 정렬 불량을 보상하지만, 구멍이 너무 빡빡하면 세팅력이 증가하고 헤드가 변형될 수 있습니다.
• 재료 스택 공차:머쉬룸 헤드는 밑면이 크기 때문에 두꺼운 더미를 잘 처리하지만 적절한 샵 헤드 형성을 위해 전체 두께가 리벳 길이의 70% 이내인지 확인하십시오.
• 모루 선택:머리 부분과 같거나 더 큰 직경의 평평한 앤빌을 사용하십시오. 모루가 작을수록 넓은 돔 표면에 흠집이 생길 수 있습니다. 이는 완성된 지붕에서 눈에 띄는 외관상의 결함입니다.
• 가장자리 거리:헤드가 너무 넓기 때문에 구멍 중심에서 재료 가장자리까지 최소 2.0×d를 유지하십시오. 이렇게 하면 세팅 중 가장자리 파손을 방지할 수 있습니다.

Nuote Metals의 전문가 팁:우리는 귀하의 리벳 라인에 맞는 맞춤형 앤빌 사양과 설정 매개변수를 제공하여 모든 배치에서 일관된 헤드 외관을 보장할 수 있습니다.

응용 분야별 엔지니어링 경험 - 표준 테스트 그 이상

Nuote Metals의 머시룸 헤드 리벳에 대한 전문 지식은 20년 넘게 실제 지붕, 바닥재 및 패널 고정 문제를 해결하면서 비롯되었습니다. 우리는 헤드 변형, 얇은 시트의 풀스루, 세팅 중 아연 도금 코팅 손상 등 일반적인 함정을 확인했으며 모든 제품에 솔루션을 설계했습니다.

우리의 고유한 가치:

실제 시뮬레이션:우리는 표준 테스트 쿠폰뿐만 아니라 실제 패널 재료(골판지 강철, 섬유 시멘트 시트, 알루미늄 트레드 플레이트)에서 머쉬룸 헤드 리벳을 테스트하여 현장 조건에서 그립력과 풀쓰루 성능을 검증합니다.

헤드 형상 최적화:매우 얇은 소재(1.5mm 이하)를 사용하는 고객의 경우 헤드 직경을 2.5×d–2.8×d로 늘리거나 헤드 높이를 0.35×d로 줄여 조임력을 유지하면서 돌출을 최소화할 수 있습니다.

코팅 무결성:버섯 머리는 용융 아연 도금 처리되는 경우가 많습니다. 당사의 HDG 공정에는 헤드-생크 접합부에서 과도한 아연 축적을 방지하는 스핀오프 단계가 포함되어 있습니다. 이는 중심에서 벗어난 안착 및 균열의 일반적인 원인입니다.

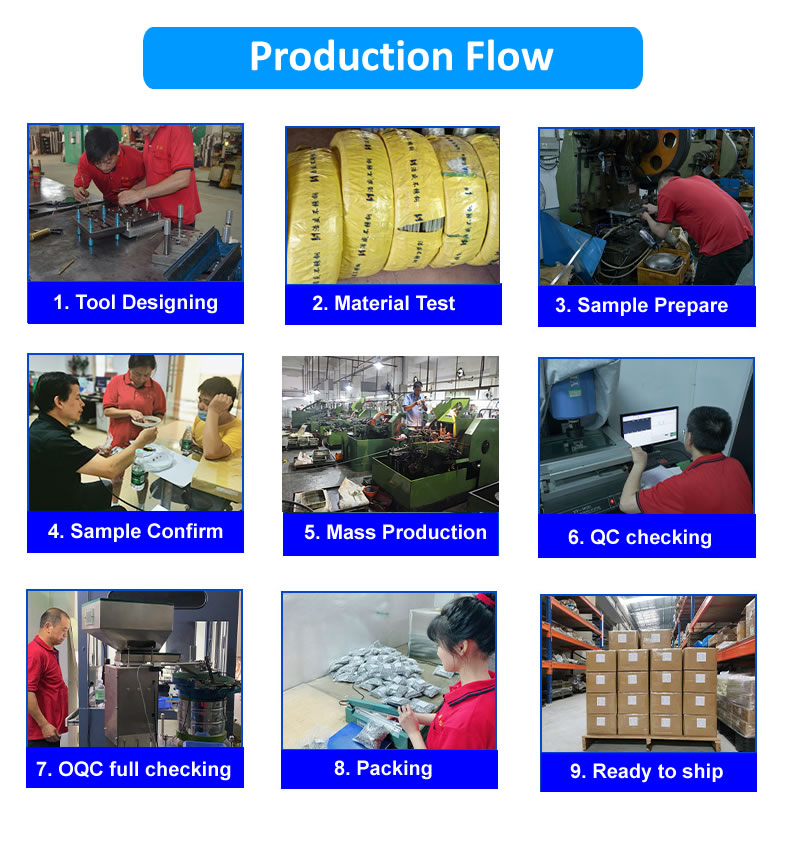

배치 간 일관성:우리는 광학 측정을 사용하여 모든 생산 단계에서 헤드 직경, 높이 및 필렛 반경을 모니터링합니다. 각 배치에는 치수 인증서가 포함되어 있으며, 요청 시 특정 재료 스택에 대한 힘 곡선과 작업장 치수를 보여주는 설정 보고서가 포함됩니다.

투명성은 신뢰를 구축합니다.우리는 설정 데이터, 테스트 보고서, 심지어 설치 비디오까지 고객과 공유합니다. 진정한 전문성은 단지 인증서가 아닌 결과로 입증된다고 믿기 때문입니다. 이것이 Nuote Metals의 약속입니다.

철 버섯 머리 리벳에 대해 자주 묻는 질문

Q1: 버섯형 헤드 리벳이 둥근 헤드와 와셔를 대체할 수 있나요?

A: 많은 경우에 그렇습니다. 이것이 고객이 머쉬룸 헤드를 선택하는 주된 이유 중 하나입니다. 매우 넓은 베어링 표면(2.0×–2.5×d)은 별도의 플랫 와셔가 있는 둥근 헤드와 거의 동일한 영역을 덮지만 추가된 부품, 처리 단계 또는 와셔 오정렬 가능성은 없습니다. 이를 통해 조립 시간이 절약되고 재고 복잡성이 줄어듭니다. 그러나 응용 분야에서 와셔가 씰 역할을 해야 하는 경우(예: 방수용 네오프렌 와셔) 독립형 리벳이 해당 기능을 대체할 수 없습니다. Nuote Metals에서는 특정 패널 재료 및 부하 요구 사항에 머쉬룸 헤드만으로 충분한지 조언해 드릴 수 있습니다.

질문 2: 버섯 머리 리벳은 골판지 지붕 시트에 적합합니까?

A: 물론입니다. 그리고 이 응용 프로그램에 널리 사용됩니다. 넓은 헤드는 시트에 찌그러짐이나 절단 없이 주름진 프로파일의 높은 지점을 연결합니다. 또한 로우 프로파일 돔은 돌출된 둥근 헤드에 비해 지붕 유지 관리 중 발 손상 위험을 줄여줍니다. 최상의 결과를 얻으려면 용융 아연도금 반관형 머시룸 헤드를 권장합니다. 이 머시룸 헤드는 뛰어난 내식성을 제공하고 낮은 설정력으로 시트 왜곡을 최소화합니다. Nuote Metals는 북미, 유럽 및 동남아시아 전역의 상업용 지붕 프로젝트에 수백만 개의 버섯 머리 리벳을 공급했습니다.

Q3: 왜 일부 버섯형 머리 리벳은 세팅 중에 머리-생크 접합부에서 갈라지나요?

A: 접합부의 균열은 거의 항상 필렛 반경이 부족하거나 설정력이 너무 높기 때문에 발생합니다. 버섯 머리의 넓은 직경은 머리가 생크와 만나는 곳에 응력 집중을 생성합니다. 반경이 너무 날카로운 경우(0.3×d 미만), 재료는 업셋 중에 제대로 흐를 수 없습니다. Nuote Metals에서는 최소 필렛 반경 0.5×d를 유지하고 모든 성형 스테이션에서 광학 측정을 통해 이를 제어합니다. 현재 공급업체에 균열이 발생하는 경우 리벳 치수 및 설정 압력에 대해 당사에 문의하십시오. 문제를 제거하는 형상 조정을 권장할 수 있습니다.
