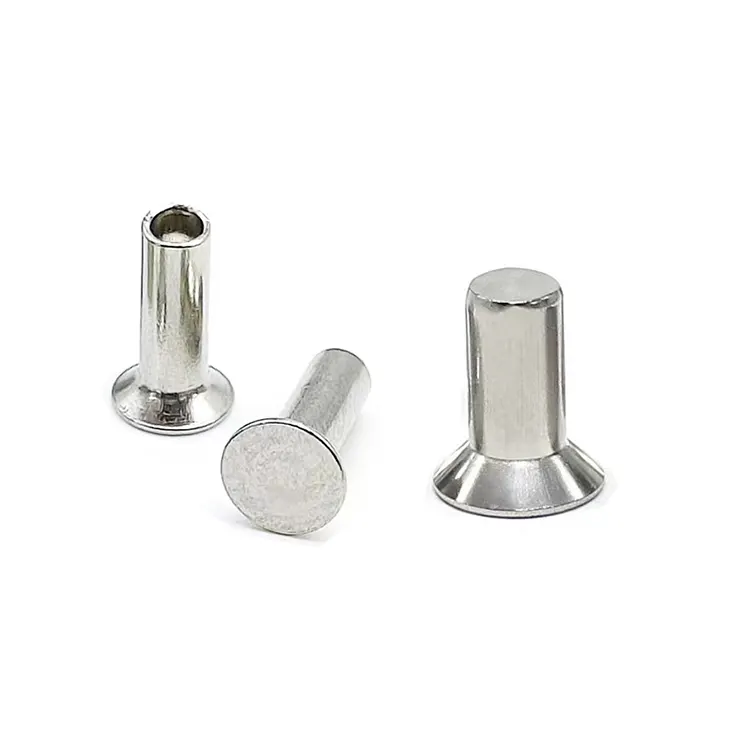

철 접시 머리 리벳

모든 리벳이 보이거나 느껴지도록 만들어진 것은 아닙니다. 완성된 제품이 걸림돌 없이 매끄럽고 전문적인 외관을 요구하는 경우,철 접시 머리 리벳대답입니다. Nuote Metals에서는 설치 후 주변 재료와 완전히 같은 높이에 놓이는 정확한 각도의 평평한 상단으로 이러한 패스너를 제조합니다.

이 플러시 핏은 옷이 걸리거나 손가락을 자르거나 움직이는 부품을 방해하는 돌출된 헤드를 제거합니다. 이것이 바로 접시형 리벳이 건축 금속 가공, 차량 외부, 철도 객차 내부 및 접합 강도만큼 표면 매끄러움이 중요한 모든 적용 분야에 표준 선택이 되는 이유입니다.

접시 머리를 독특하게 만드는 것은 무엇입니까?

카운터싱크("플랫 헤드" 또는 "카운터싱크 플랫 헤드"라고도 함)는 미리 뚫은 카운터싱크 구멍에 안착되도록 설계된 원뿔형 밑면으로 정의됩니다.

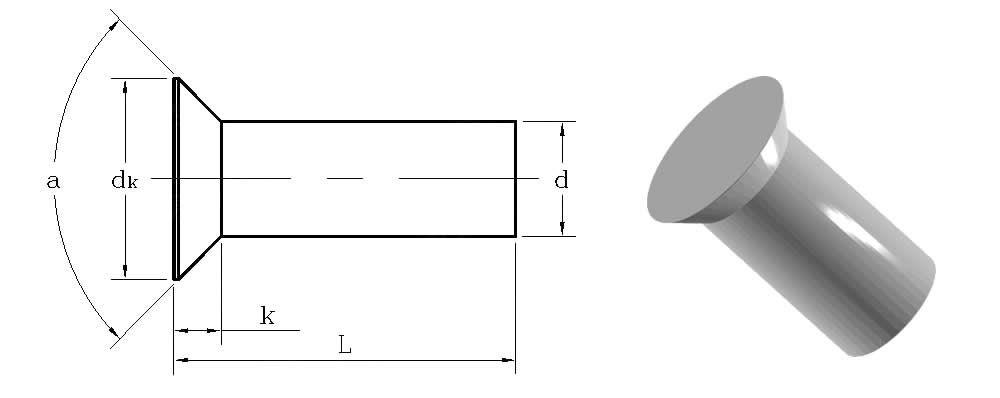

주요 기하학 특징:

머리 모양:아래에 테이퍼형 90° 또는 120° 원추형 베어링 표면이 있는 평평한 상단

머리 직경:생크 직경의 약 1.4배 ~ 1.6배(원형 또는 팬 헤드보다 작음)

머리 높이:매우 낮음 - 생크 직경의 0.3~0.4배에 불과

완성된 프로필:표면과 정확히 같은 높이 또는 약간 아래에 위치

중요한 요소 – 카운터싱크 각도:

대부분의 표준(DIN 302 및 ISO 1051 포함)은 일반 용도로 90° 카운터싱크 각도를 지정합니다. 알루미늄이나 플라스틱과 같은 부드러운 재료의 경우 모서리 응력을 줄이기 위해 120°가 선호되는 경우가 있습니다. Nuote Metals는 요청 시 각도와 맞춤형 각도를 모두 제공합니다.

기술 사양 – 철 접시형 헤드 리벳

우리는 DIN 302(접이식 머리 리벳, 솔리드 및 반관형) 및 ISO 1051에 따라 완전한 맞춤형 옵션을 제공하여 제조합니다.

결합된 치수 및 기계적 데이터

접시형 대 원형 대 팬 – 명확한 결정 가이드

테이블 대신 간단한 논리는 다음과 같습니다.

• 접시머리를 선택하세요표면이 완전히 평평해야 하는 경우 – 돌출은 허용되지 않습니다. 이는 차량 외부 패널, 난간, 컨베이어 커버 및 리벳팅 후 페인팅이나 분체 코팅이 이루어지는 최종 조립품에 매우 중요합니다. 평평한 상단은 잔해물이 쌓이는 것을 방지합니다.

• 둥근 머리를 선택하세요조인트가 강렬한 진동과 충격에 직면할 때 높은 돔이 충격을 흡수하고 최대의 풀아웃 저항을 제공합니다.

• 팬 헤드를 선택하세요넓은 하중 분산과 낮은(평형은 아님) 프로파일이 필요한 얇거나 부드러운 재료로 작업할 때.

건축, 운송, 소비재 등 마감이 중요한 대부분의 응용 분야에서는 Iron Countersunk Head Rivet가 유일한 논리적 선택입니다. Nuote Metals는 완벽한 장착을 보장하기 위해 일치하는 카운터싱크 툴링 사양을 제공할 수 있습니다.

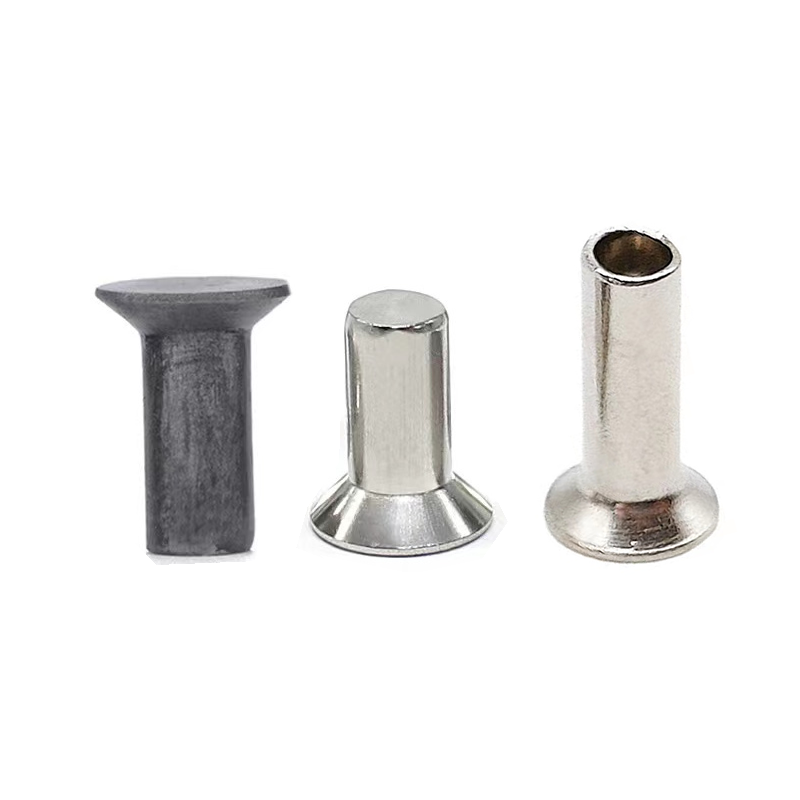

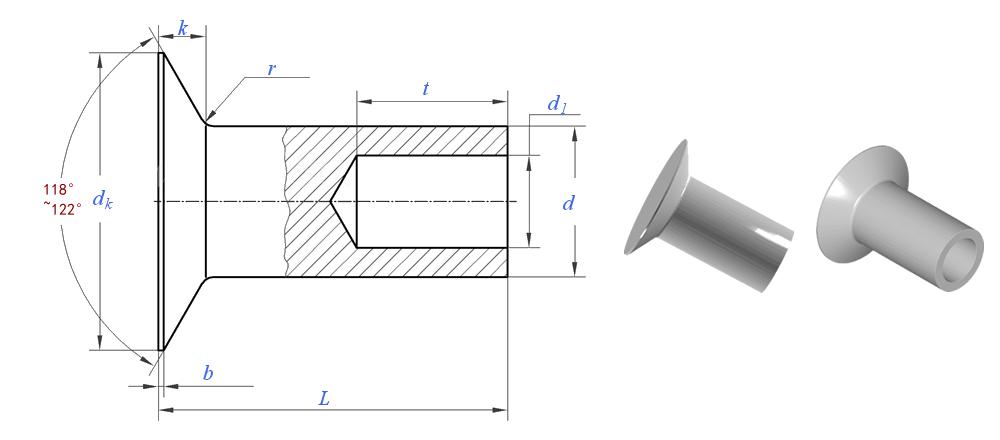

솔리드 대 반관형 – 플러시 마감을 위한 두 가지 경로

두 몸체 유형 모두 카운터성크 헤드와 호환되지만 서로 다른 생산 규모에 적합합니다.

실용적인 조언: F또는 자동차 또는 가전 제품 생산 라인에서는 반관형을 선택합니다. 더 빠르게 경화되고 더 적은 힘이 필요합니다. 교량 구성품이나 중장비의 경우 강도를 최대화하려면 솔리드를 선택하십시오.

접시형 리벳의 중요한 설치 요소

진정한 플러시 핏을 얻으려면 다른 헤드 스타일보다 더 높은 정밀도가 필요합니다. 최상의 결과를 얻으려면 다음 규칙을 따르십시오.

카운터싱크 구멍 준비:카운터싱크 각도(90° 또는 120°)는 리벳 헤드와 정확하게 일치해야 합니다. 단지 5°의 불일치만으로도 헤드가 표면 아래로 돌출되거나 움푹 들어가게 되어 외관과 하중 전달이 모두 손상됩니다.

깊이 제어:카운터싱크 깊이는 헤드 높이(k)와 동일해야 합니다. 너무 얕아서 머리가 자랑스럽게 앉아 있습니다. 너무 깊으면 헤드가 표면 아래로 가라앉아 재료 가장자리가 얇아집니다.

버 제거:세팅하기 전에 항상 구멍의 양쪽 면을 디버링하십시오. 버는 원뿔형 헤드가 완전히 안착되는 것을 방지하고 편심 로딩을 유발합니다.

모루 선택:접시형 리벳을 설치하려면 평평한 모루를 사용하십시오. 오목한 모루는 헤드를 변형시키고 플러시 마감을 망칠 수 있습니다.

Nuote Metals의 전문가 팁:우리는 귀하의 리벳 주문에 맞는 카운터싱크 깊이 게이지와 설정 도구 사양을 제공할 수 있으므로 생산 현장에서 시행착오를 덜 수 있습니다.

정밀 엔지니어링 지원 - 테스트 이상의 전문성

Nuote Metals에서는 다음과 같은 사실을 알고 있습니다.철제 접시 머리 리벳성능은 재료 강도뿐만 아니라 기하학적 일관성과 설치 호환성에 따라 달라집니다. 20년 넘게 자동차, 철도, 건축 부문에 5억 개가 넘는 접시형 리벳을 공급해 온 우리는 각도 불일치, 모서리 균열, 중심에서 벗어난 시트 등의 실제 문제가 라인에 도달하기 전에 이를 예측합니다.

우리를 차별화하는 요소:

• 제작 전 샘플링:샘플 배치에는 모루 권장사항, 힘 곡선 및 플러시핏 검증 데이터 등 자세한 설정 보고서가 함께 제공됩니다.

• SPC 공정 제어:우리는 모든 성형 스테이션에서 헤드 각도, 동심도 및 높이를 모니터링하여 실시간으로 0.05mm 미만의 편차를 포착합니다.

• 현장 기술 지원:중요한 프로젝트의 경우 당사 엔지니어가 툴링 설정 및 생산 라인 교정을 지원합니다.

• 완전한 추적성:모든 배치에는 치수 보고서, ASTM A31 재료 인증서 및 선택적 제3자 검사가 포함됩니다.

우리는 프로세스 데이터를 공개적으로 공유합니다. 명확한 의사소통이 신뢰를 구축하기 때문입니다. 일반적인 테스트 목록을 훨씬 넘어서는 이 애플리케이션 중심 접근 방식이 Nuote Metals의 차이점입니다.

철 접시 머리 리벳에 대해 자주 묻는 질문

Q1: 90° 접시머리 리벳과 120° 접시머리 리벳의 차이점은 무엇입니까?

A: 각도는 헤드 아래의 점점 가늘어지는 원추형 표면을 나타냅니다. 90°는 대부분의 철강 및 금속 응용 분야에 대한 국제 표준입니다(DIN 302, ISO 1051). 표준 카운터싱크 툴링에 꼭 맞는 핏을 제공합니다. 120°는 일반적으로 알루미늄, 플라스틱 또는 목재와 같은 부드러운 재료에 사용됩니다. 각도가 넓을수록 가장자리 압력이 줄어들고 구멍 주변에서 재료가 갈라질 위험이 낮아집니다. Nuote Metals에서는 두 가지 모두를 보유하고 있으며 재료 경도와 두께에 따라 올바른 각도를 추천해 드릴 수 있습니다. 확실하지 않은 경우 재료 사양을 보내주시면 조언해 드리겠습니다.

Q2: 잘못된 카운터싱크 각도를 사용하면 세팅 중에 리벳 헤드에 균열이 생길 수 있나요?

A: 물론입니다. 이는 현장에서 흔히 발생하는 오류입니다. 재료의 카운터싱크 각도가 리벳 헤드보다 날카롭거나 얕으면 헤드가 균일하게 안착되지 않습니다. 설정하는 동안 접촉이 일치하지 않으면 특히 더 단단한 등급의 철/강의 경우 헤드 가장자리가 전단되거나 균열될 수 있는 응력 지점이 생성됩니다. 항상 각도를 정확하게 맞추세요. 기존 툴링이 비표준 각도를 사용하는 경우 Nuote Metals는 그에 맞는 맞춤형 각도 리벳을 제조할 수 있습니다. 카운터싱크 커터 사양을 제공하기만 하면 됩니다.

Q3: 철제 접시 머리 리벳은 둥근 머리 리벳보다 약합니까?

A: 전단 강도(좌우 힘) 측면에서 둘 다 생크 직경에 의존하기 때문에 거의 동일합니다. 그러나 내충격성, 내인발성 측면에서는 둥근 머리가 생크 중심보다 재료 질량이 더 많기 때문에 더 강합니다. 더 얇아진 접시 머리는 충격 내성이 약 15~20% 더 낮습니다. 이것이 바로 마감이 중요하고 충격이 적은 환경(예: 건축 클래딩 또는 내부 패널)에는 접시머리 헤드를, 견고한 구조 프레임에는 둥근 헤드를 권장하는 이유입니다. Nuote Metals는 올바른 헤드 스타일을 안내하기 위해 항상 귀하의 작동 환경에 대해 질문합니다.
