구리 둥근 머리 리벳

구리 둥근 머리 리벳 – 전도성이 진동과 충격을 견뎌야 하는 경우

대부분의 전기 연결에는 납작한 머리나 접시형 리벳이 잘 작동합니다. 그러나 해당 조인트를 진동 모터, 파도에 노출된 해양 설비 또는 철도 차량 접지 스트랩에 놓으면 규칙이 변경됩니다. 공간을 절약한 로우 프로파일 헤드는 이제 골칫거리가 되었습니다. 생크 위의 재료가 적고, 풀아웃 저항이 낮으며, 충격 시 더 빠르게 풀립니다.

구리 둥근 머리 리벳이것을 해결하세요. Nuote Metals에서는 고순도 구리(C11000 또는 C10200)를 충격을 흡수하고 진동 풀림에 저항하며 수십 년 동안 낮은 저항 전도성을 유지하는 깊은 돔형 헤드와 결합합니다. 이것은 범용 구리 리벳이 아닙니다. 가장 까다로운 전기 및 해양 조인트용으로 설계된 패스너입니다.

실제 문제 – 고진동 장비의 느슨한 접지

진동은 전기 조인트의 조용한 살인자입니다. 0.1mm 느슨해지는 접지 스트랩은 저항을 증가시키고 열을 발생시켜 결국 고장날 수 있습니다. 표준 플랫 헤드 구리 리벳은 클램핑 힘에만 의존합니다. 지속적인 진동이 발생하면 힘이 떨어집니다.

둥근 머리 구리 리벳물리학을 변경합니다.

• 돔 형상은 충격 흡수 장치 역할을 합니다.– 충격 에너지가 머리-생크 접합부에 집중되지 않고 곡면 전체로 퍼집니다.
• 생크 위의 재료 질량이 더 많습니다.– 풀아웃 저항은 플랫 헤드에 비해 25~30% 더 높습니다.

• 자동 잠금 경향– 적절하게 설정되면 돔형 작업장 헤드는 느슨해짐을 방지하는 기계적 인터록을 생성합니다.

필드 데이터:낙하 충격 테스트에서 당사의 구리 둥근 머리 리벳은 동일한 직경의 납작한 머리 구리 리벳보다 35% 더 많은 에너지를 흡수합니다. 진동 테스트(10~2000Hz, 10g)에서 측정 가능한 느슨해짐이 나타나기 전까지 조임력을 3배 더 오래 유지합니다.

기술 사양 – 구리 둥근 머리 리벳

DIN 660(1~8mm) 및 DIN 124(10~36mm)에 맞게 제조되었습니다. 사용자 정의 크기를 사용할 수 있습니다.

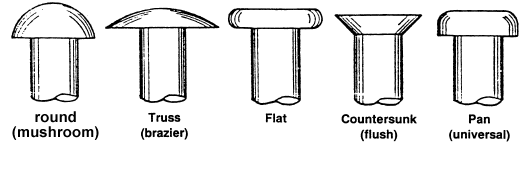

둥근 머리 vs. 편평한 머리 vs. 접시형 – 구리 용도에만 해당

이것은 일반적인 헤드 비교가 아닙니다. 이는 구리의 부드러움과 전도성에 따라 다릅니다.

둥근 머리:진동과 충격에 가장 적합합니다. 돔은 충격을 흡수하고 느슨해짐을 방지합니다. 약간 더 높은 프로필. 모터 터미널, 해양 하드웨어, 레일 접지에 적합합니다.

편평한 머리:로우 프로파일, 걸림이 없는 표면에 가장 적합합니다. 카운터싱크가 필요하지 않습니다. 그러나 충격 저항이 낮아 진동 조인트에는 적합하지 않습니다.

접시머리:플러시 마무리에 가장 적합합니다. 테이퍼 구멍이 필요합니다. 가장 얇은 헤드 = 충격 저항이 가장 낮습니다. 진동이 심한 구리 조인트에서는 피하십시오.

우리의 추천:조인트가 진동하는 경우 Nuote Metals의 구리 둥근 머리 리벳을 선택하십시오. 작은 프로필 패널티는 조인트 신뢰성을 크게 향상시킬 가치가 있습니다.

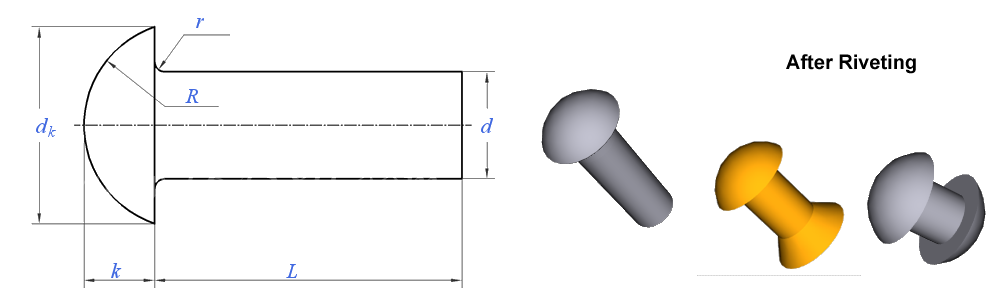

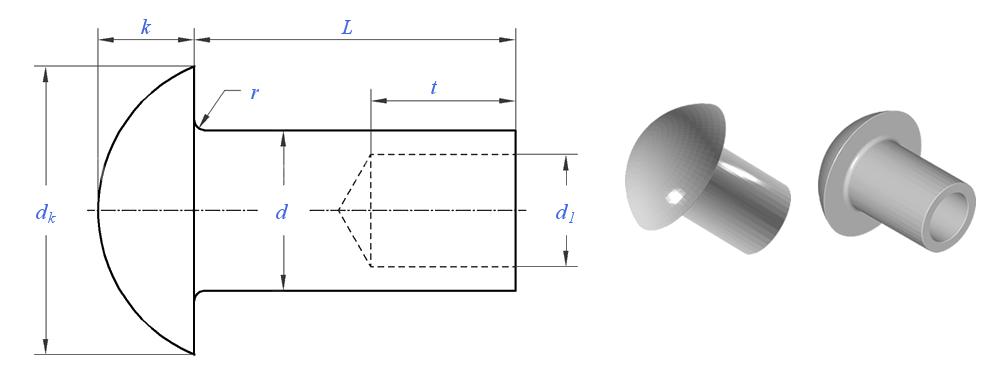

고체 대 반관형 – 진동이 발생하기 쉬운 구리 접합용

주요 통찰력:진동 저항을 극대화하려면 솔리드를 선택하십시오. 완전히 채워진 생크는 더 강력한 기계적 잠금 장치를 만듭니다. 반관형은 경화가 더 빠르지만 장기간 풀림에 대한 저항력은 약간 낮습니다.

Nuote Metals 엔지니어가 충격을 주기 위해 둥근 머리 리벳을 구리로 처리하는 방법

대부분의 구리 리벳 공급업체는 단순히 와이어와 배송을 ​​냉간 가공합니다. 둥근 머리 구리 리벳은 납작 머리 리벳과 다르게 실패하기 때문에 우리는 더 많은 일을 합니다.

성형 과제:

구리는 빠르게 가공 경화됩니다. 깊은 돔을 형성할 때 재료는 머리-생크 접합부에서 균열 없이 흘러야 합니다. 우리의 툴링은 다음을 사용합니다:

점진적 다단계 성형– 1회 스트로크 대신 3~5회 스트로크를 수행하여 응력 집중을 줄입니다.

연마된 다이 표면– 균열이 발생하는 부위가 되는 미세한 스크래치를 방지합니다.

어닐링 제어– 연성을 회복하기 위해 단계 사이의 와이어를 부드럽게 합니다.

우리가 수행하는 충격 테스트:

둥근 머리 구리 리벳의 모든 배치는 다음에 대해 테스트됩니다.

낙하 충격– 500mm에서 5kg의 무게를 추며 변형과 균열을 측정합니다.

진동피로– 8시간 동안 10~2000Hz 스윕, 클램프 부하 유지 측정.

헤드 생크 필렛 검사– 반경 무결성을 확인하기 위한 20배 확대.

이것이 당신에게 중요한 이유:

충격으로 인해 균열이 발생하는 구리 둥근 머리 리벳은 전체 접지 회로를 손상시킵니다. 우리의 프로세스 제어는 모든 리벳이 충격을 조인트로 전달하는 대신 충격을 흡수하도록 보장합니다.

이러한 응용 분야별 엔지니어링 덕분에 Nuote Metals는 50개 이상의 국가에 걸쳐 모터 제조업체, 해양 계약자 및 철도 신호 회사에 구리 둥근 머리 리벳을 공급합니다.

진동이 발생하기 쉬운 조인트에 설치

구멍 크기:d + 0.05mm ~ d + 0.1mm. 강철보다 단단합니다. 구멍을 채우기 위해 구리가 흐릅니다.

설정력:강철 리벳 힘의 40~60%. 과도한 힘을 가하면 돔이 평평해지고 충격 흡수가 감소됩니다.

모루 선택:돔 반경에 맞는 오목한 모루를 사용하십시오. 편평한 모루는 머리를 변형시키고 응력 상승을 생성합니다.

상점 머리 형성:진동 저항을 최대화하려면 평평한 헤드가 아닌 완전하고 둥근 헤드를 만드십시오. 둥근 프로파일은 하중을 더 잘 분산시킵니다.

전기 준비:이소프로필 알코올로 모든 표면을 청소하십시오. 10A를 초과하는 연결의 경우 산화물 형성을 방지하기 위해 주석 도금 또는 은도금 리벳을 사용하십시오.

가장자리 거리:구멍 중심에서 재료 가장자리까지 ≥1.5×d.

구리 둥근 머리 리벳에 대해 자주 묻는 질문

Q1: 전기 접지용으로 플랫 헤드 대신 둥근 헤드 구리 리벳을 선택하는 이유는 무엇입니까?

A: 진동과 충격에 따라 결정이 내려집니다. 건조하고 안정적인 패널의 버스바처럼 접지 연결부가 고정되어 있는 경우 납작한 구리 리벳이 잘 작동하고 공간을 절약합니다. 그러나 조인트가 진동(모터, 발전기, 철도 차량, 선박 엔진) 또는 충격(파도 작용, 중장비)을 경험하는 경우 둥근 머리가 더 나은 선택입니다. 돔형 헤드는 생크보다 재질이 25~30% 더 많아 인발 저항이 증가합니다. 더 중요한 것은 돔 모양이 충격을 관절로 전달하는 대신 흡수한다는 것입니다. 테스트에서 둥근 머리 구리 리벳은 동일한 진동 프로파일에서 플랫 헤드보다 3배 더 긴 조임력을 유지합니다. Nuote Metals는 장비가 움직이거나 진동하는 모든 접지 용도에 둥근 헤드를 권장합니다.

Q2: 구리의 부드러움이 둥근 헤드 리벳의 세팅에 어떤 영향을 미칩니까? 헤드가 너무 쉽게 변형될 수 있나요?

답변: 구리는 강철보다 무르기 때문에 더 쉽게 변형됩니다. 하지만 적절하게 제어할 경우 이는 실제로 이점이 됩니다. 핵심은 올바른 세팅력(강철에 사용하는 것의 40-60%)과 돔 반경과 일치하는 오목한 모루를 사용하는 것입니다. 과도하게 설정하면 돔이 평평해져 충격 흡수 및 풀아웃 저항이 감소합니다. 너무 적게 설정하면 샵 헤드가 제대로 형성되지 않고 조인트가 느슨해집니다. Nuote Metals에서는 모든 주문에 권장되는 힘 곡선과 모루 사양을 제공합니다. 우리는 또한 더 낮은 힘을 필요로 하고 대량 자동화 설정에서 더 관대하게 작용하는 반관형 구리 둥근 머리 리벳을 제공합니다.

Q3: 구리 둥근 머리 리벳을 알루미늄 버스바 또는 패널과 함께 사용할 수 있습니까?

A: 건조한 실내 환경에서만 가능하며, 그런 경우에도 주의가 필요합니다. 구리와 알루미늄은 전기적으로 서로 다릅니다. 습기(습기 포함)가 있는 경우 직접 접촉하면 알루미늄을 부식시키는 갈바니 전지가 생성됩니다. 실외, 해양 또는 습식 응용 분야의 경우 구리 리벳을 알루미늄에 직접 연결하지 마십시오. 구리와 알루미늄을 결합해야 하는 경우 다음을 고려하십시오. (a) 바이메탈 전이 와셔 사용, (b) 주석 도금 구리 리벳(주석은 갈바닉 전위 감소) 또는 (c) 알루미늄 측면에 알루미늄 리벳으로 전환. Nuote Metals는 구리와 알루미늄 리벳을 모두 공급합니다. 특정 조인트와 환경에 적합한 재료를 선택하도록 도와드릴 수 있습니다.
