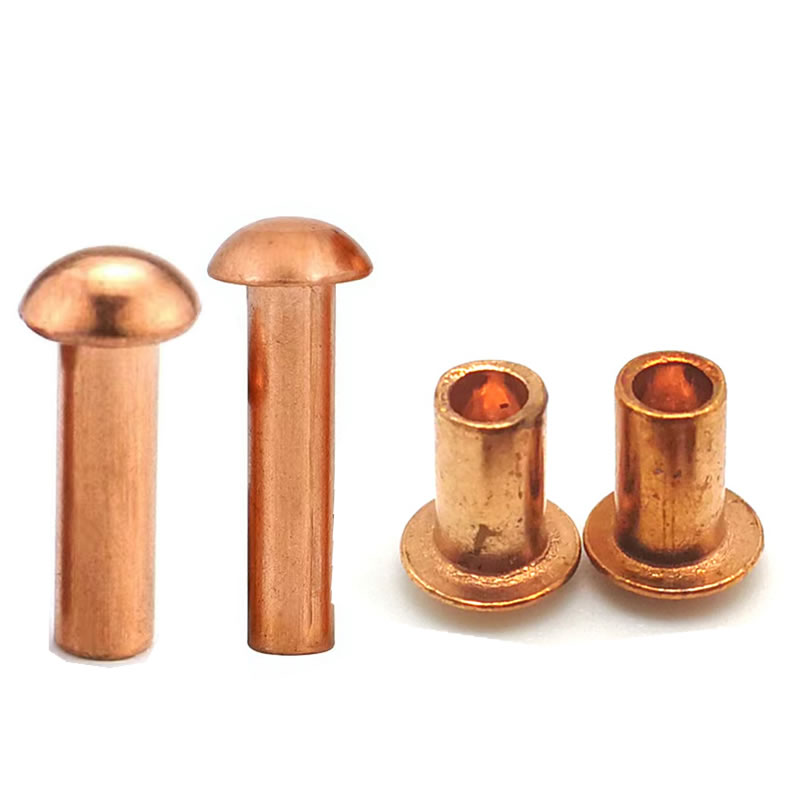

구리 팬 헤드 리벳 - 둥근 머리 높이가 없는 넓은 접촉 영역

얇은 구리 시트는 용서할 수 없습니다. 너무 많은 점 하중을 가하면 재료가 움푹 들어가게 됩니다. 너무 작은 헤드를 사용하면 진동으로 인해 구멍이 늘어납니다. 너무 높은 헤드를 사용하면 배선이 걸리거나 단단한 인클로저에 수평으로 놓이지 않습니다.

구리 팬 헤드 리벳Nuote Metals는 이 3가지 문제를 해결합니다. 팬 헤드는 원형 헤드보다 넓지만(생크 직경의 1.8×–2.0×) 높이는 낮습니다(0.5×–0.6×). 이러한 기하학적 구조는 더 넓은 구리 링에 조임력을 분산시켜 구멍 가장자리의 응력을 줄이면서 조밀한 어셈블리에 대해 낮은 프로파일을 유지합니다.

이것은 범용 리벳이 아닙니다. 부드럽고 얇은 전도성 소재용으로 특별히 제작된 패스너입니다.

팬 헤드 형상이 얇은 구리에서 더 잘 작동하는 이유

구리의 낮은 항복 강도(70~100MPa)는 쉽게 변형된다는 것을 의미합니다. 표준 둥근 헤드는 돔 바로 아래에 힘을 집중시켜 얇은 시트를 0.5mm까지 압축할 수 있습니다. 플랫 헤드는 베어링 면적이 더 작으므로 동일한 힘이 구멍 가장자리에 더 높은 압력을 생성합니다.

팬 헤드는 분포를 변경합니다.

1mm 구리 시트의 4mm 리벳의 경우 팬 헤드는 플랫 헤드보다 약 60% 더 많은 표면적과 접촉합니다. 이러한 차이는 별도의 와셔를 추가하지 않고도 딤플을 완전히 제거하기에 충분한 경우가 많습니다.

기술 사양

DIN 603 및 ISO 1051 치수에 따라 제조되었습니다. 얇은 게이지 응용 분야에 사용할 수 있는 맞춤형 헤드 직경.

재료 등급:

C11000(ETP):99.9% 구리, 0.04% 산소. 일반 전기, 장식, 박판 용도.

C10200(OFHC):99.99% 구리, 무산소. 중요한 전자 장치 및 극저온 응용 분야.

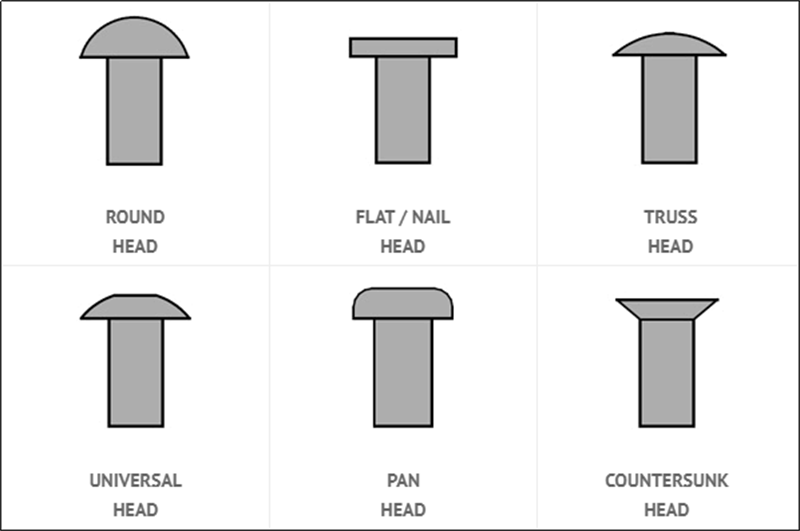

평면 또는 원형 대신 팬 헤드를 선택하는 경우 – 구리에만 해당

이것은 일반적인 헤드 비교가 아닙니다. 이는 구리의 부드러움과 전도성에 따라 다릅니다.

팬 헤드를 선택하세요2mm 두께 이하의 동판을 고정할 때, 로우 프로파일이 필요하지만 딤플을 견딜 수 없는 경우, 둥근 머리 높이 없이 접합부에 적당한 진동 저항이 필요한 경우.

플랫 헤드를 선택하세요표면이 거의 수평이어야 하고 구리가 넓은 베어링 링 없이도 변형을 견딜 수 있을 만큼 충분히 두꺼울 때(≥2mm)

둥근 머리를 선택하세요조인트가 모터, 발전기, 해양 엔진 등 지속적인 진동이나 충격에 직면할 때 더 높은 돔이 허용됩니다.

흔한 실수:로우 프로파일로 보이기 때문에 0.8mm 구리에 플랫 헤드를 사용합니다. 작은 베어링 영역은 종종 시트에 움푹 들어간 부분을 만들어 시간이 지남에 따라 조인트를 느슨하게 만듭니다. 팬 헤드의 가격은 동일하지만 실패를 방지합니다.

고체 또는 반관형? 구리 관련 답변

얇은 동판의 경우 헤드 모양만큼 세팅력이 중요합니다. 반관형 팬 헤드 리벳은 솔리드보다 50~60% 적은 힘을 필요로 하여 설치 중 시트 변형 위험을 직접적으로 줄여줍니다.

• 반관형1.5mm 미만의 구리 시트, 섬세한 전자 인클로저 및 대용량 자동화 라인에 더 나은 선택입니다. 압연 팁은 구리를 압축하지 않고 부드럽게 고정됩니다.

• 단단한두꺼운 구리판(≥2mm), 하중 지지 조인트 또는 최대 전단 강도가 필요한 곳에 선호됩니다.

Nuote Metals는 동일한 팬 헤드 형상으로 두 가지 구성을 모두 제공할 수 있습니다. 대부분의 얇은 구리 응용 분야에는 반관형을 권장합니다.

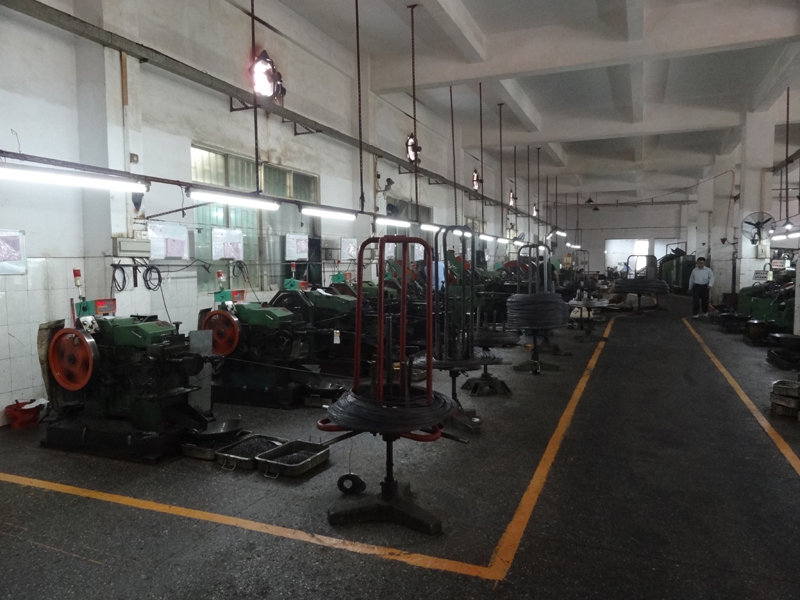

Nuote Metals가 얇은 구리 어셈블리를 지원하는 방법

팬 헤드 구리 리벳은 헤드 형성 중 균열 또는 설치 중 딤플이라는 두 가지 이유로 실패합니다. 우리는 귀하의 주문이 배송되기 전에 두 가지 모두를 해결합니다.

구리 흐름을 위해 설계된 툴링:

팬 헤드에는 넓고 얕은 돔이 있습니다. 구리에서는 필렛 반경이 너무 날카로운 경우 헤드-생크 접합부에서 해당 모양이 균열되기 쉽습니다. 당사의 다이는 0.5×d의 최소 반경을 사용하며 미세 스크래치를 제거하기 위해 연마됩니다. 또한 우리는 구리가 한 번에 강제로 흐르게 하는 대신 점진적으로 흐르도록 하기 위해 다단계 성형(3~5스트로크)을 실행합니다.

얇은 시트의 생산 전 샘플링:

구리 두께와 예상 설정 방법을 보내주십시오. 우리는 작은 배치를 생산하여 표준 쿠폰이 아닌 실제 시트 재료에 테스트합니다. 권장 힘, 앤빌 유형, 설치된 헤드 사진이 포함된 설정 보고서를 받게 됩니다. 이는 귀하의 라인에서 시행착오를 없애줍니다.

10x 광학 검사:

모든 배치는 헤드 직경, 높이 및 동심도를 확인합니다. 광택 처리된 구리 표면에서는 헤드 높이의 0.05mm 변화가 눈에 띕니다. 우리는 그것이 사용자에게 도달하기 전에 이를 거부합니다.

내부 마무리:

주석 도금, 은도금, 니켈 도금, 광택 처리 또는 래커 처리. 얇은 구리 장식 패널의 경우 표면 마감을 일치시켜 시각적 대비를 최소화할 수 있습니다.

추적성:

모든 배송에는 ASTM B152 인증서와 전도도 보고서가 함께 제공됩니다. 우리는 검사 데이터를 공개적으로 공유합니다. 팬 헤드 성능은 육안으로 볼 수 없는 형상에 따라 달라지기 때문입니다.

이러한 애플리케이션 수준 지원이 전자, HVAC 및 건축 고객이 구리 팬 헤드 리벳을 위해 Nuote Metals를 선택하는 이유입니다.

FAQ

Q1: 구리 팬 헤드 리벳을 1mm보다 얇은 구리 시트에 딤플 현상 없이 사용할 수 있습니까?

A: 그렇습니다. 올바른 세팅력과 반관형 본체를 사용한다면 가능합니다. 팬 헤드의 넓은 베어링 영역은 더 큰 링에 클램핑 압력을 분산시켜 얇은 시트에 가해지는 응력을 줄여줍니다. 1mm 미만의 구리에 대해서는 다음을 권장합니다. (a) 설정력을 50~60% 낮추는 반관형 리벳, (b) 헤드 직경과 일치하거나 이를 초과하는 플랫 앤빌, (c) 제어된 힘 - 강철 리벳 설정을 절대 사용하지 마세요. Nuote Metals에서는 사전 생산 샘플 배치를 제공하고 전체 주문을 확정하기 전에 정확한 구리 두께에 대해 테스트할 수 있습니다.

Q2: 구리 팬 헤드 리벳은 옥외 건축 응용 분야에서 산화되거나 변색됩니까?

답변: 구리는 공기와 습기에 노출되면 자연적으로 녹청을 형성합니다. 처음에는 갈색이었다가 수년에 걸쳐 녹색을 띠게 됩니다. 이 녹청은 보호 효과가 있으며 리벳을 약화시키지 않습니다. 밝은 구리 마감을 유지하려면 래커 처리된 팬 헤드 리벳을 선택하세요. 오래된 파티나 룩을 선호한다면 내추럴 또는 래커를 사용하지 않은 폴리싱 처리를 선택하세요. 해안이나 오염이 심한 환경에서는 녹청이 더 빨리 형성되지만 안정적으로 유지됩니다. Nuote Metals는 래커 처리된 마감재와 천연 마감재를 모두 공급합니다. 구리 패널과 은색 대비를 원하는 경우 주석 도금 또는 니켈 도금 옵션도 제공할 수 있습니다.

Q3: 구리 팬 헤드 리벳은 전자 인클로저의 전기 접지에 적합합니까?

A: 네, 고정식 인클로저의 경우입니다. 구리 팬 헤드 리벳은 다른 구리 헤드 스타일과 동일한 높은 전도성을 제공합니다(C11000의 경우 ≥58 MS/m). 넓은 헤드는 접지 스트랩 또는 PCB 마운트를 위한 안정적인 접촉 영역을 제공합니다. 그러나 차량 장착 전자 장치 또는 모터 근처의 산업용 제어 캐비닛과 같이 진동이 발생하는 인클로저의 경우 대신 둥근 머리 구리 리벳을 권장합니다. 돔이 깊을수록 진동이 풀리는 것을 더 잘 방지할 수 있습니다. 고정식 인클로저의 경우 팬 헤드는 탁월한 선택입니다. 로우 프로파일, 넓은 접점, 주석 도금 또는 은도금 마감재와 호환되어 접지 인터페이스에서 산화물 축적을 방지합니다.
