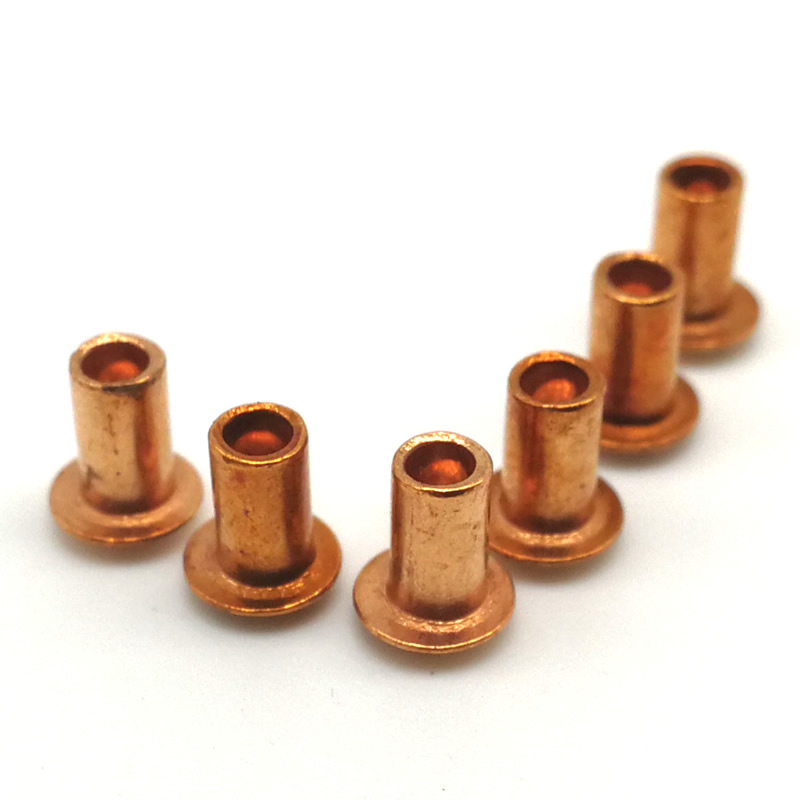

구리 반중공 리벳

어셈블리에 반쪽이 빈 리벳을 적은 힘으로 설치해야 하고 전류 전달, 열 전달 또는 위생적인 ​​표면 유지가 필요한 경우 이 세 가지를 모두 제공하는 유일한 재료는 구리입니다.구리 반중공 리벳반관형 설계의 70% 설정력 감소와 C11000 순수 구리의 고유한 특성(100% IACS 전기 전도성, 401W/m·K 열 전도성 및 천연 항균 성능)을 결합합니다.

전도성과 생산 효율성이 모두 중요한 경우 구리 반중공 리벳이 공학적 해답입니다.

구리 vs. 황동 vs. 알루미늄 – 중요한 숫자

다음과 같은 경우에 구리를 선택하십시오:리벳은 전류를 전달해야 합니다. 어셈블리는 부품에서 열을 멀리 전달해야 합니다. 항균 특성이 필요합니다. 반중공 패스너에서 사용할 수 있는 가장 높은 전도성이 필요합니다.

C11000 구리 – 재료 특성

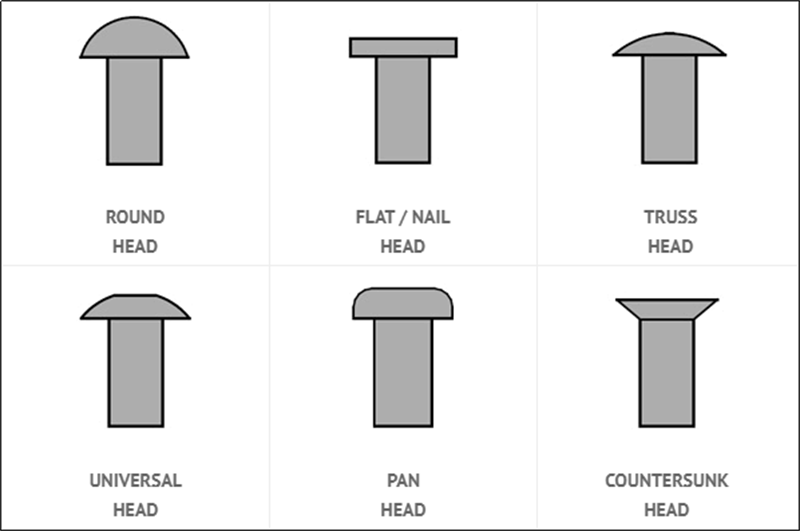

헤드 스타일 – 우리가 제공하는 것

구리 반중공 리벳은 6가지 헤드 스타일로 제공됩니다.

하나의 실제 응용 프로그램 – LED 조명 기구 드라이버 보드

고전력 LED 조명 기구 제조업체는 드라이버 보드를 방열판 하우징에 부착하기 위한 패스너가 필요했습니다. 드라이버 보드는 작동 중에 상당한 열을 발생시켰습니다. 이전의 강철 나사는 기계적 연결을 제공했지만 열 전달이 좋지 않았습니다. 열 축적으로 인해 LED 수명이 단축되었습니다. 고객은 보드 손상을 방지하기 위해 최소한의 힘으로 설정하면서 드라이버 보드에서 열을 멀리 전달하는 패스너가 필요했습니다.

우리는 C11000 구리 반중공 리벳(3.0mm 생크, 5.5mm 둥근 헤드, 5.0mm 배럴 길이, 일반 마감)을 공급했습니다. 구리는 401W/m·K의 열 전도성을 제공하여 드라이버 보드에서 열이 효율적으로 방출됩니다. 얕은 캐비티는 세팅력을 60% 이상 감소시켰으며 드라이버 보드에 손상을 주지 않았습니다. 영구 클린치는 열 순환 중에도 안전하게 고정됩니다. 고객은 500개의 고정 장치에서 500개의 리벳을 테스트했습니다. 5,000회의 열 주기 후에는 오류가 발생하지 않습니다. 현재 그들은 매년 150,000개 배치로 구리 반중공 리벳을 주문합니다.

제조공정 – 생산흐름도

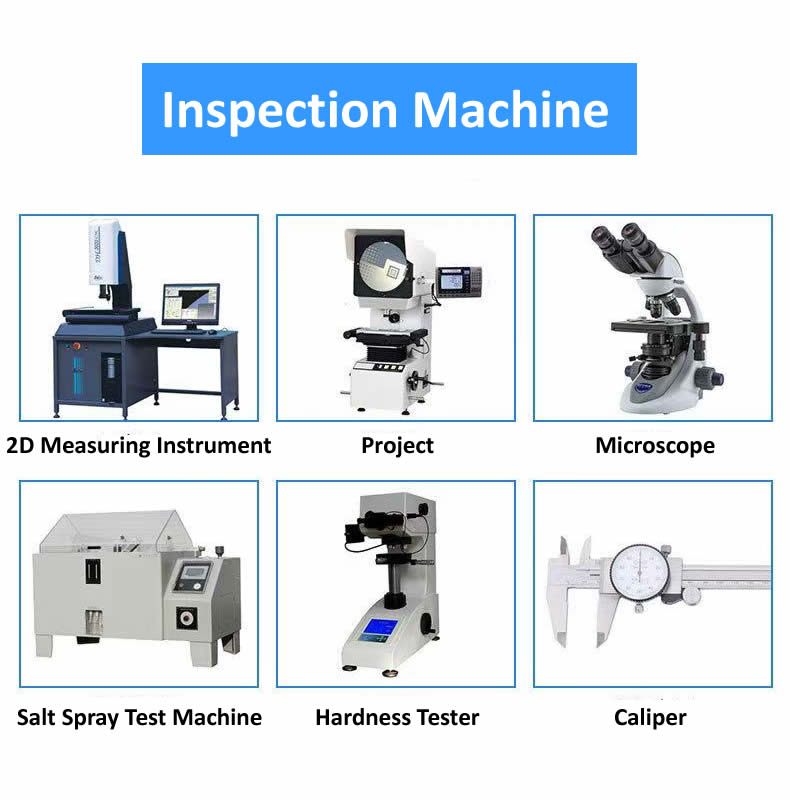

검사 장비 – 품질을 검증하는 방법

우리는 선적 전에 구리 반중공 리벳의 모든 배치를 검증하기 위해 광범위한 교정 검사 장비를 유지 관리합니다.

• 레이저 마이크로미터 – 생크 직경과 벽 두께를 ±0.02mm 정확도로 고속 비접촉 측정합니다.
• 광학 비교기(프로파일 프로젝터) - 헤드 프로필, 플랜지 직경 및 전체 모양을 육안으로 검사합니다.
• 2.5D 이미지 측정 시스템 – 내경, 플랜지 동심도 및 배럴 길이를 자동으로 측정합니다.
• 분광계 – C11000 구리(≥99.9% Cu)에 대한 재료 구성 검증.
• 로크웰 경도 시험기 – 원자재 및 완제품 경도 검증.
• 염수 분무 테스트 챔버 – 필요한 경우 ASTM B117에 따른 내식성 테스트.

모든 장비는 매년 공인된 제3자 연구소에서 교정됩니다. 검사 기록은 5년 동안 보관되며 모든 배송에 포함됩니다.

고객의 의견 – 실제 피드백

우리는 고객이 우리를 대변하도록 합니다. 위 이미지는 LED 조명 제조업체부터 전원 공급 장치 제조업체, 전기 장비 공급업체에 이르기까지 생산 라인에서 구리 반중공 리벳을 사용한 제조업체의 실제 피드백을 보여줍니다.

그들은 같은 이유로 우리에게 돌아옵니다:

• 탁월한 열 성능 – 효과적인 열 방출을 위한 401W/m·K 전도성
• 영구 전도성 – 100% IACS, 시간이 지나도 성능 저하 없음
• 낮은 힘 설정 - 솔리드 리벳보다 70% 더 적은 힘으로 민감한 부품을 보호합니다.
• 일관된 품질 – 모든 배치가 치수 및 성능 요구 사항을 충족합니다.
• 안정적인 배송 – 샘플은 5~7일 내에 배송되며 일정대로 생산됩니다.

우리가 자주 대답하는 세 가지 질문

Q: "생산 수량을 주문하기 전에 샘플을 얻을 수 있습니까?"

A: 그렇습니다. 우리는 모든 제품에 대한 샘플을 제공합니다. 표준 기존 사양의 경우 샘플이 무료로 제공되며 배송비만 지불하시면 됩니다. 맞춤형 크기 또는 맞춤형 툴링의 경우 샘플 가용성 및 리드 타임은 특정 요구 사항에 따라 다릅니다. 도면이나 사양을 당사 영업팀에 문의하시면 샘플 비용과 배송 일정에 대해 조언해 드립니다.

Q: "동 반중공 리벳의 최소 벽 두께는 얼마입니까?"

A: 최소 벽 두께는 생크 직경과 캐비티 깊이에 따라 다릅니다. 캐비티 깊이가 45~55%인 일반적인 3.0mm 생크의 경우 벽 두께는 약 0.20~0.30mm입니다. 더 큰 직경의 경우 더 두꺼운 벽을 얻을 수 있습니다. 핵심은 벽이 응결 중에 균열 없이 굴러가는 작용을 지탱할 수 있을 만큼 충분히 두꺼워야 하지만 응결력이 70% 감소할 수 있을 만큼 충분히 얇아야 한다는 것입니다. 특정 벽 두께 요구사항이 있는 경우 도면을 보내주시면 타당성을 확인하고 해당 용도에 가장 적합한 설계를 추천해 드립니다.

Q: "반중공 리벳에 알루미늄이나 황동 대신 구리를 선택하는 이유는 무엇입니까?"

A: 선택은 애플리케이션 우선순위에 따라 달라집니다. 구리는 100% IACS 전기 전도성과 401W/m·K 열 전도성을 제공합니다. 리벳이 전류를 전달하거나 열을 전달해야 하는 경우 구리가 유일한 선택입니다. 또한 천연 항균 특성을 제공하므로 식품 장비 및 위생이 중요한 응용 분야에 이상적입니다. 황동은 더 단단하고 기계 용도에 더 나은 내마모성을 제공하지만 전도성은 낮습니다(~28% IACS). 알루미늄은 가장 가벼운 옵션이고 비자성이지만 동일한 전도성이나 항균 특성을 제공하지 않습니다. 위의 LED 고정 장치 케이스의 경우 고객이 드라이버 보드에서 열을 효율적으로 제거해야 했기 때문에 구리가 필수적이었습니다.
